Produktinformationen "GKS-713 206 400 R 1507"
| Arbeitshub: | 4 mm |
|---|---|
| Durchgangswiderstand typisch max. (Anschluss am Kolben): | 10 mOhm |
| Federvorspannung: | 0,45 N |
| Nennstrom, Anschluss am Kolben: | 8 A |
| Passende Kontaktsteckhülse: | KS-713 |
| Passender Stecker: | SE-503 |
| RoHS-konform: | ja |
| Produktgruppe: | Drehkontaktstifte, ICT / FCT (Incircuit- und Funktionstest) |
| Unterproduktgruppe: | Drehkontaktstifte |
| Baureihe: | GKS-713 |
| E-Maß / Kragenmaß: | 7 |
| Kopfform: | 06 Waffel (Riffel) |
| Strombelastbarkeit / Nennstrom: | 5 A |
| Temperatur min.: | -40 °C |
| Federkraft bei Arbeitshub: | 1,5 N |
| Schnellwechselsystem: | nein |
| Durchgangswiderstand typisch max.: | 30 mOhm |
| Kopfdurchmesser: | 4 mm |
| Maximaler Hub: | 5 mm |
| Temperatur max.: | 80 °C |
| Gesamtlänge: | 45 mm |
| Kontaktierung von: | Flachkontakt, Pfosten, Pin |
| Kopfform Oberfläche: | R Rhodium |
| Raster: | 4,5 mm |
| Verdrehgesichert: | nein |
| Anschlussart am Kontaktstift: | Stecker |
| Kopfform Werkstoff: | 2 Stahl |
| Magnetisch: | ja |
| Durchgehender Kolben: | ø1,3 x 10,0 |
| Einbauart: | steckbar |
| Stifthülsendurchmesser: | 2,65 mm |
| Einbauhöhe einstellbar: | nein |
Anmelden
Weitere Produkte dieser Baureihe:
Technische Daten
Elektrische Daten
- Strombelastbarkeit / Nennstrom: 5 A
- Durchgangswiderstand typisch max.: 30 mOhm
- Nennstrom, Anschluss am Kolben: 8 A
- Durchgangswiderstand typisch max. (Anschluss am Kolben): 10 mOhm
Allgemeine Daten
- Einbauart: steckbar
- Temperatur max.: 80 °C
- Raster: 4,5 mm
- Kontaktierung von: Pin
- Verdrehgesichert: nein
- Unterproduktgruppe: Drehkontaktstifte
- Anschlussart am Kontaktstift: Stecker
- Einbauhöhe einstellbar: nein
- Durchgehender Kolben: ø1,3 x 10,0
- RoHS-konform: ja
- Produktgruppe: Drehkontaktstifte
- Baureihe: GKS-713
- Temperatur min.: -40 °C
- Passende Kontaktsteckhülse: KS-713
- Kontaktierung von: Flachkontakt
- Kontaktierung von: Pfosten
- Passender Stecker: SE-503
- Produktgruppe: ICT / FCT (Incircuit- und Funktionstest)
- Magnetisch: ja
- Schnellwechselsystem: nein
Daten zur Kopfform

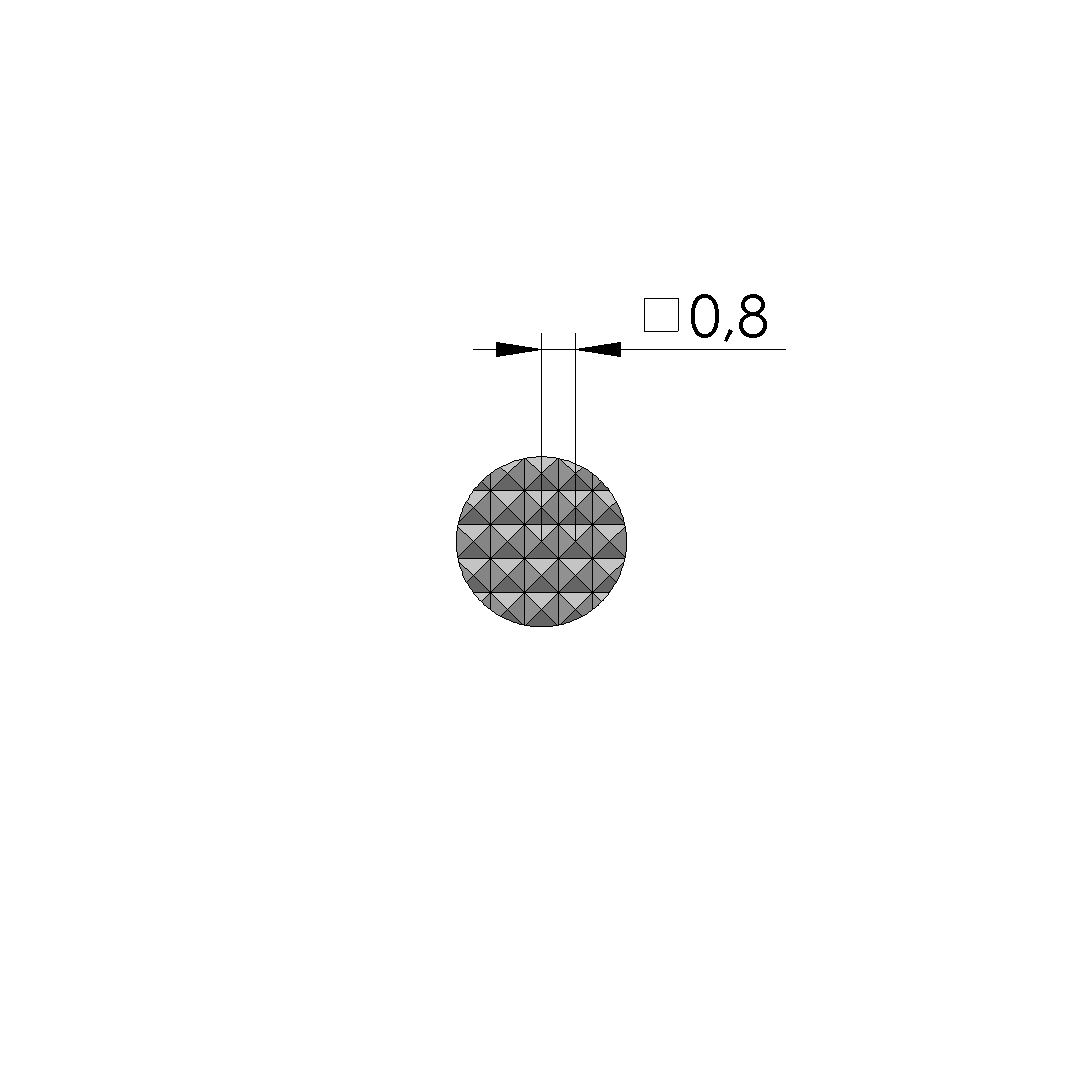

- Kopfform: 06 Waffel (Riffel)
- Kopfdurchmesser: 4 mm
- Kopfform Oberfläche: R Rhodium
- Kopfform Werkstoff: 2 Stahl
Mechanische Daten
- E-Maß / Kragenmaß: 7
- Federkraft bei Arbeitshub: 1,5 N
- Federvorspannung: 0,45 N
- Arbeitshub: 4 mm
- Maximaler Hub: 5 mm
- Gesamtlänge: 45 mm
- Stifthülsendurchmesser: 2,65 mm
