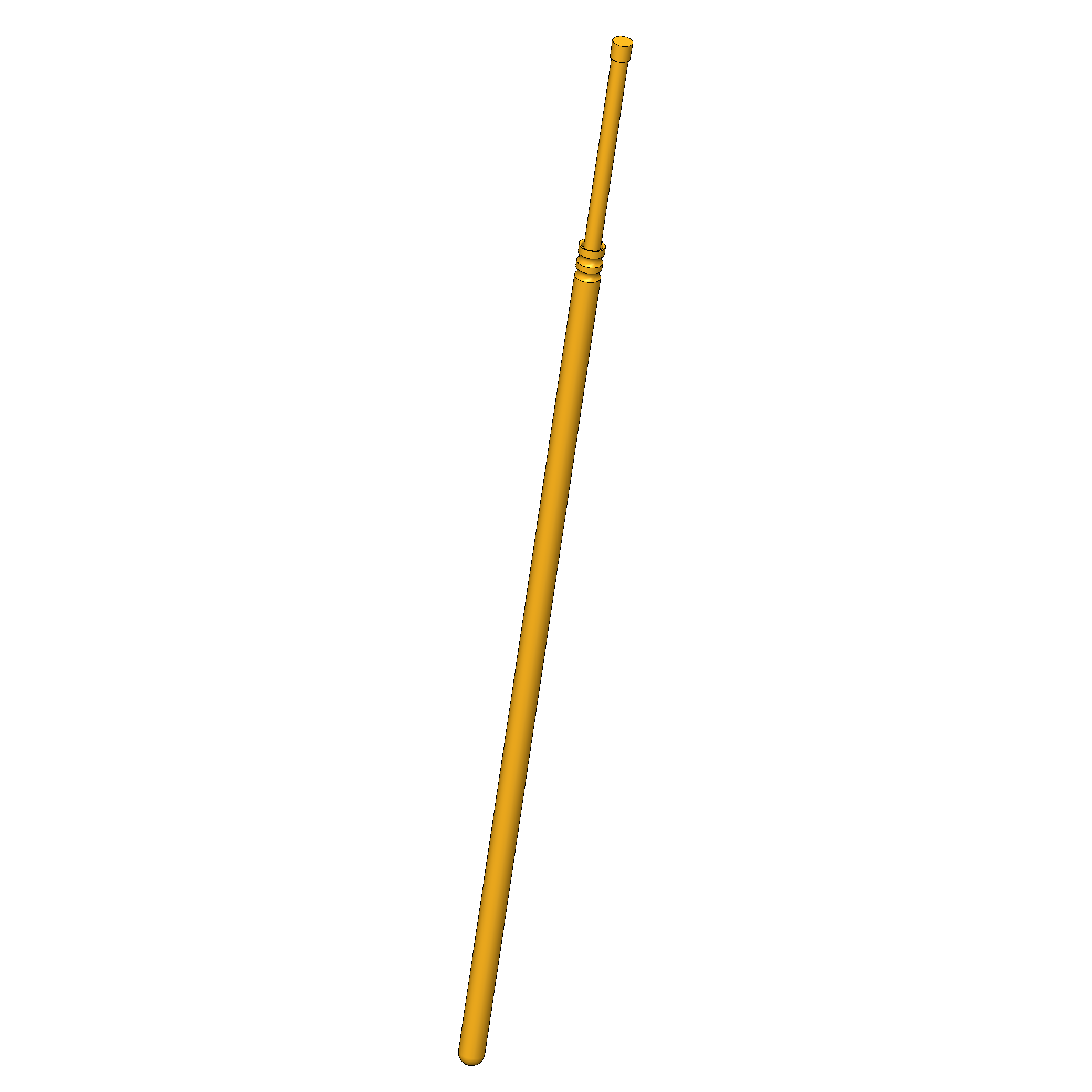

Produktinformationen "GKS-550 302 060 A 1000"
- Robustes und kompaktes Design für raue ICT-/FCT-Anwendungen mit geringen Platzverhältnissen
- Für einen optimalen Kontakt an den Prüfpunkten (z.B. PADs, VIAs, und PINs) stehen verschiedene Kopfformen in unterschiedlichen Durchmessern und Veredelungen zur Auswahl. Ebenso diverse Federkräfte.
| Arbeitshub: | 4,3 mm |
|---|---|
| Federvorspannung: | 0,44 N |
| Passende Kontaktsteckhülse: | KS-550, KS-550 WL |
| RoHS-konform: | ja |
| Produktgruppe: | ICT / FCT (Incircuit- und Funktionstest), Kurze / Robuste GKS |
| Unterproduktgruppe: | Kurze / Robuste GKS |
| Baureihe: | GKS-550 |
| E-Maß / Kragenmaß: | no name |

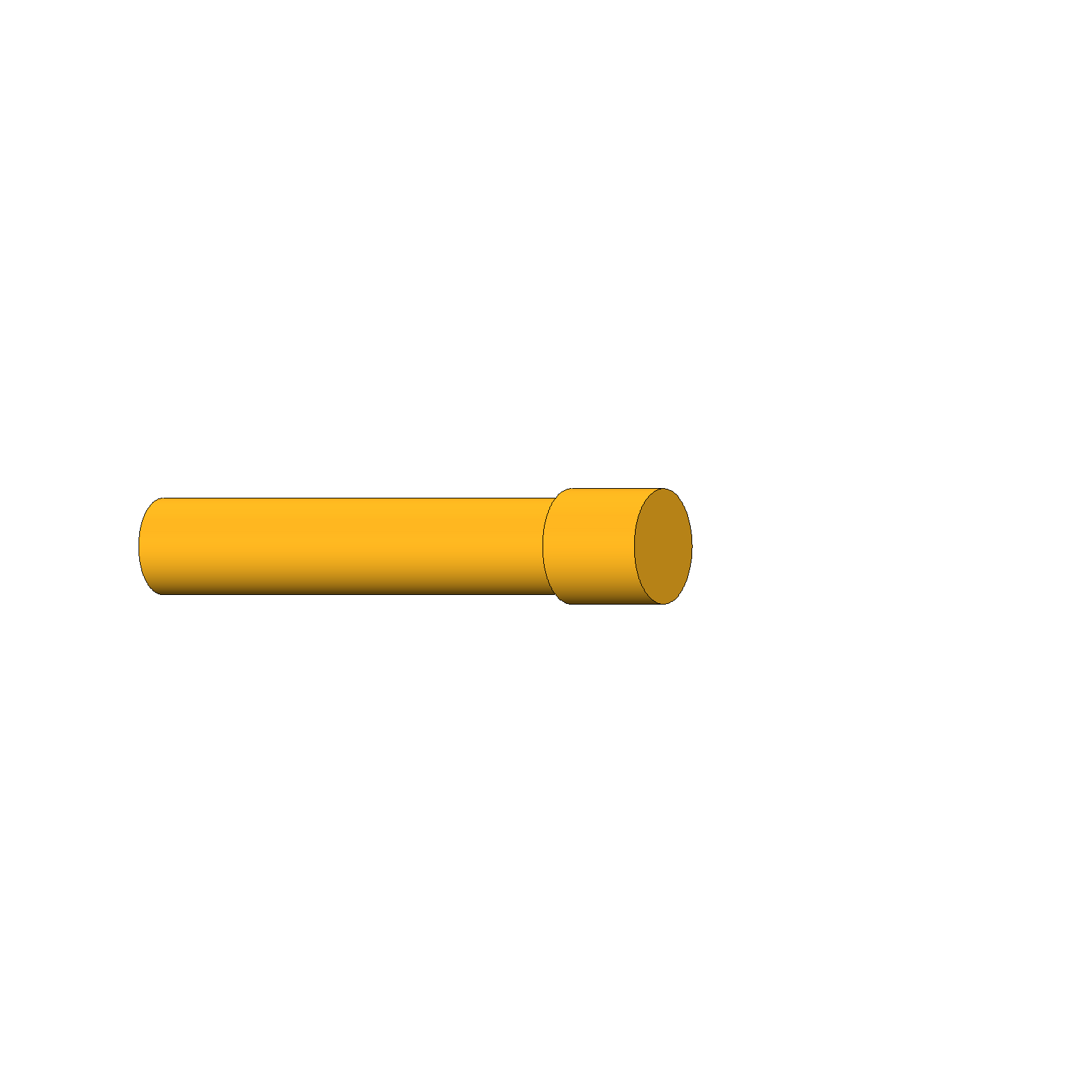

| Kopfform: | 02 Flach |
| Strombelastbarkeit / Nennstrom: | 2 A |
| Temperatur min.: | -40 °C |
| Federkraft bei Arbeitshub: | 1 N |
| Schnellwechselsystem: | ja |
| Durchgangswiderstand typisch max.: | 20 mOhm |

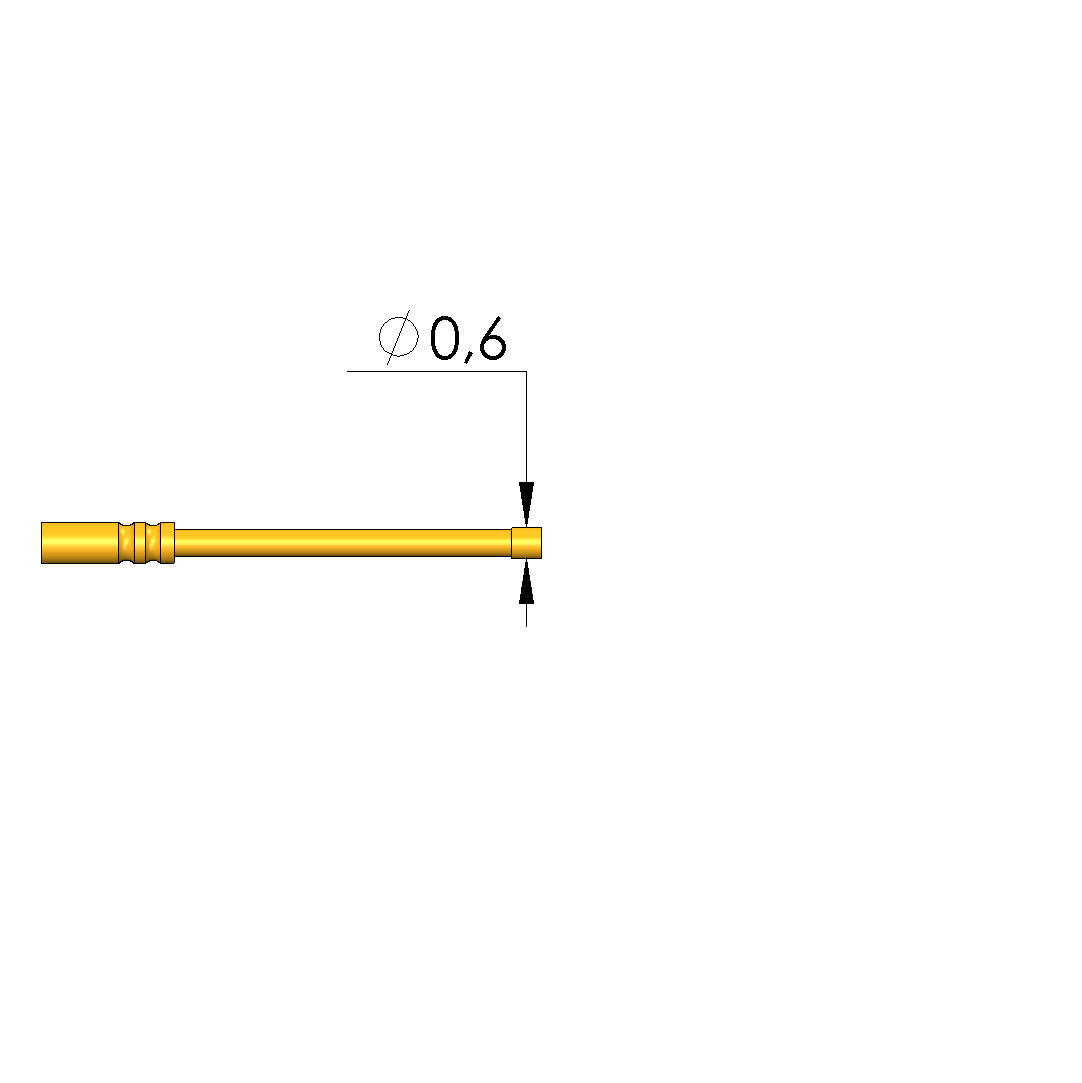

| Kopfdurchmesser: | 0,6 mm |
| Maximaler Hub: | 6,35 mm |
| Temperatur max.: | 80 °C |
| Gesamtlänge: | 34,6 mm |
| Kontaktierung von: | Bead, Flachkontakt, Pfosten, Pin |
| Kopfform Oberfläche: | A Gold |
| Raster: | 1,27 mm |
| Verdrehgesichert: | nein |
| Kopfform Werkstoff: | 3 CuBe |
| Magnetisch: | ja |
| Einbauart: | steckbar |
| Stifthülsendurchmesser: | 0,78 mm |
| Einbauhöhe einstellbar: | nein |
Anmelden
Produkt Details
- Robustes und kompaktes Design für raue ICT-/FCT-Anwendungen mit geringen Platzverhältnissen
- Für einen optimalen Kontakt an den Prüfpunkten (z.B. PADs, VIAs, und PINs) stehen verschiedene Kopfformen in unterschiedlichen Durchmessern und Veredelungen zur Auswahl. Ebenso diverse Federkräfte.
Weitere Produkte dieser Baureihe:
Technische Daten
Allgemeine Daten
- Einbauart: steckbar
- Kontaktierung von: Bead
- Temperatur max.: 80 °C
- Passende Kontaktsteckhülse: KS-550
- Kontaktierung von: Pin
- Baureihe: GKS-550
- Raster: 1,27 mm
- Verdrehgesichert: nein
- Unterproduktgruppe: Kurze / Robuste GKS
- Einbauhöhe einstellbar: nein
- Produktgruppe: Kurze / Robuste GKS
- Passende Kontaktsteckhülse: KS-550 WL
- RoHS-konform: ja
- Temperatur min.: -40 °C
- Schnellwechselsystem: ja
- Kontaktierung von: Flachkontakt
- Kontaktierung von: Pfosten
- Produktgruppe: ICT / FCT (Incircuit- und Funktionstest)
- Magnetisch: ja
Mechanische Daten
- Maximaler Hub: 6,35 mm
- Gesamtlänge: 34,6 mm
- E-Maß / Kragenmaß: no name
- Federvorspannung: 0,44 N
- Federkraft bei Arbeitshub: 1 N
- Arbeitshub: 4,3 mm
- Stifthülsendurchmesser: 0,78 mm
Daten zur Kopfform
- Kopfform: 02 Flach
- Kopfform Werkstoff: 3 CuBe
- Kopfdurchmesser: 0,6 mm
- Kopfform Oberfläche: A Gold
Elektrische Daten
- Strombelastbarkeit / Nennstrom: 2 A
- Durchgangswiderstand typisch max.: 20 mOhm
