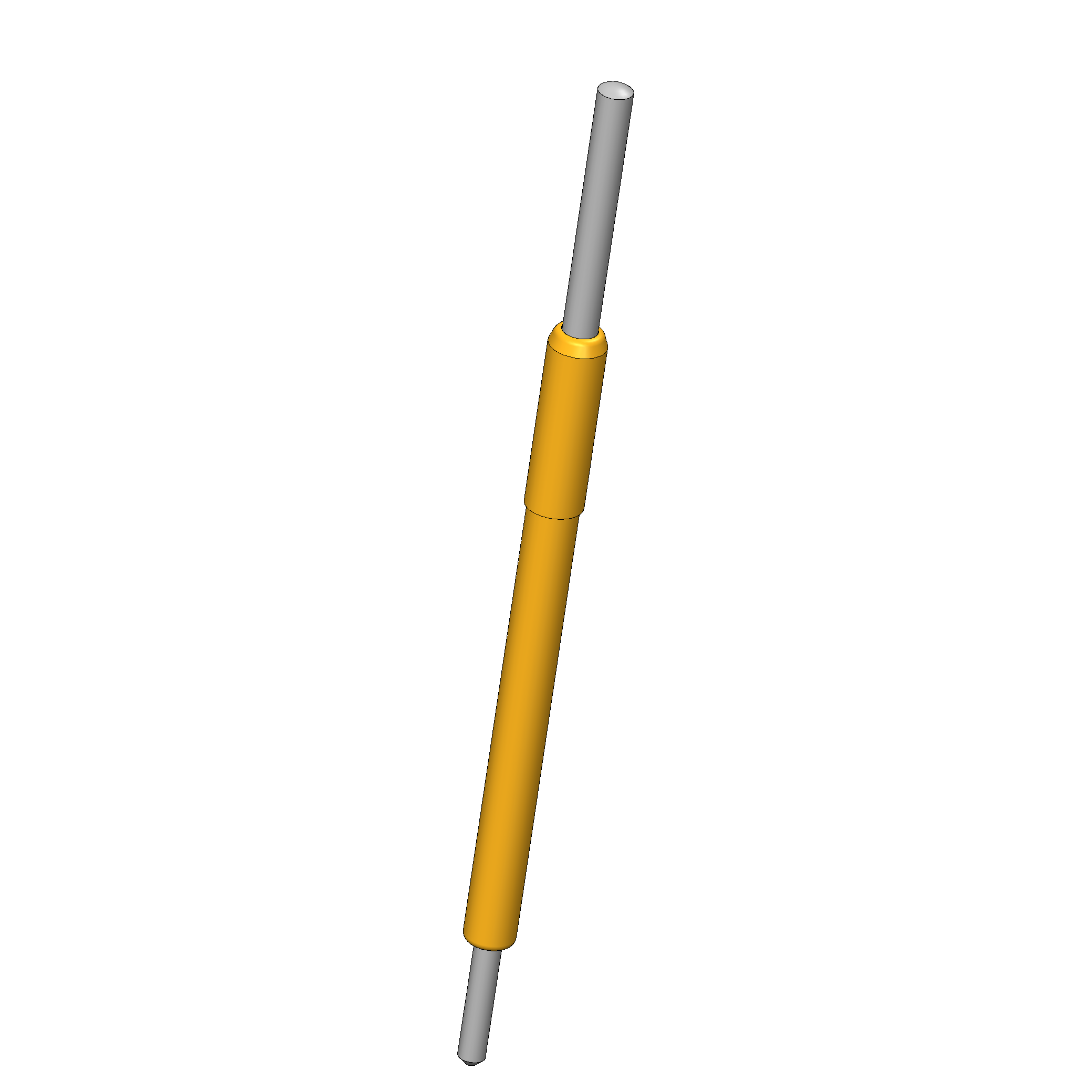

Produktinformationen "GKS-504 305 180 N 3010"
| Arbeitshub: | 11,2 mm |
|---|---|
| Federvorspannung: | 1,05 N |
| Nennstrom, Anschluss am Kolben: | 15 A |
| Passende Kontaktsteckhülse: | KS-113, KS-113 23 |
| Passender Stecker: | SE-503 |
| RoHS-konform: | ja |
| Produktgruppe: | Prueflingsauflagestifte, Zubehör (GKS / ADA) |
| Unterproduktgruppe: | Prueflingsauflagestifte |
| Baureihe: | GKS-504 |
| E-Maß / Kragenmaß: | 10 |
| Kopfform: | 05 Rund (Vollradius) |
| Strombelastbarkeit / Nennstrom: | 8 A |
| Temperatur min.: | -40 °C |
| Federkraft bei Arbeitshub: | 3 N |
| Schnellwechselsystem: | nein |
| Durchgangswiderstand typisch max.: | 30 mOhm |
| Kopfdurchmesser: | 1,8 mm |
| Maximaler Hub: | 14 mm |
| Temperatur max.: | 80 °C |
| Gesamtlänge: | 56 mm |
| Kontaktierung von: | Pad, Weiblicher Konnektor |
| Kopfform Oberfläche: | N Nickel |
| Raster: | 4 mm |
| Verdrehgesichert: | nein |
| Anschlussart am Kontaktstift: | Stecker |
| Kopfform Werkstoff: | 3 CuBe |
| Magnetisch: | ja |
| Durchgehender Kolben: | ø1,4 x 7,0 |
| Einbauart: | steckbar |
| Stifthülsendurchmesser: | 2,65 mm |
| Einbauhöhe einstellbar: | nein |
Anmelden
Weitere Produkte dieser Baureihe:
Technische Daten
Allgemeine Daten
- Produktgruppe: Prueflingsauflagestifte
- Produktgruppe: Zubehör (GKS / ADA)
- Unterproduktgruppe: Prueflingsauflagestifte
- Baureihe: GKS-504
- Raster: 4 mm
- Kontaktierung von: Weiblicher Konnektor
- Kontaktierung von: Pad
- Magnetisch: ja
- Einbauart: steckbar
- Schnellwechselsystem: nein
- Anschlussart am Kontaktstift: Stecker
- Einbauhöhe einstellbar: nein
- Verdrehgesichert: nein
- Durchgehender Kolben: ø1,4 x 7,0
- Passender Stecker: SE-503
- Passende Kontaktsteckhülse: KS-113 23
- Passende Kontaktsteckhülse: KS-113
- Temperatur min.: -40 °C
- Temperatur max.: 80 °C
- RoHS-konform: ja
Elektrische Daten
- Strombelastbarkeit / Nennstrom: 8 A
- Nennstrom, Anschluss am Kolben: 15 A
- Durchgangswiderstand typisch max.: 30 mOhm
Mechanische Daten
- Gesamtlänge: 56 mm
- Stifthülsendurchmesser: 2,65 mm
- Maximaler Hub: 14 mm
- Federvorspannung: 1,05 N
- E-Maß / Kragenmaß: 10
- Federkraft bei Arbeitshub: 3 N
- Arbeitshub: 11,2 mm
Daten zur Kopfform

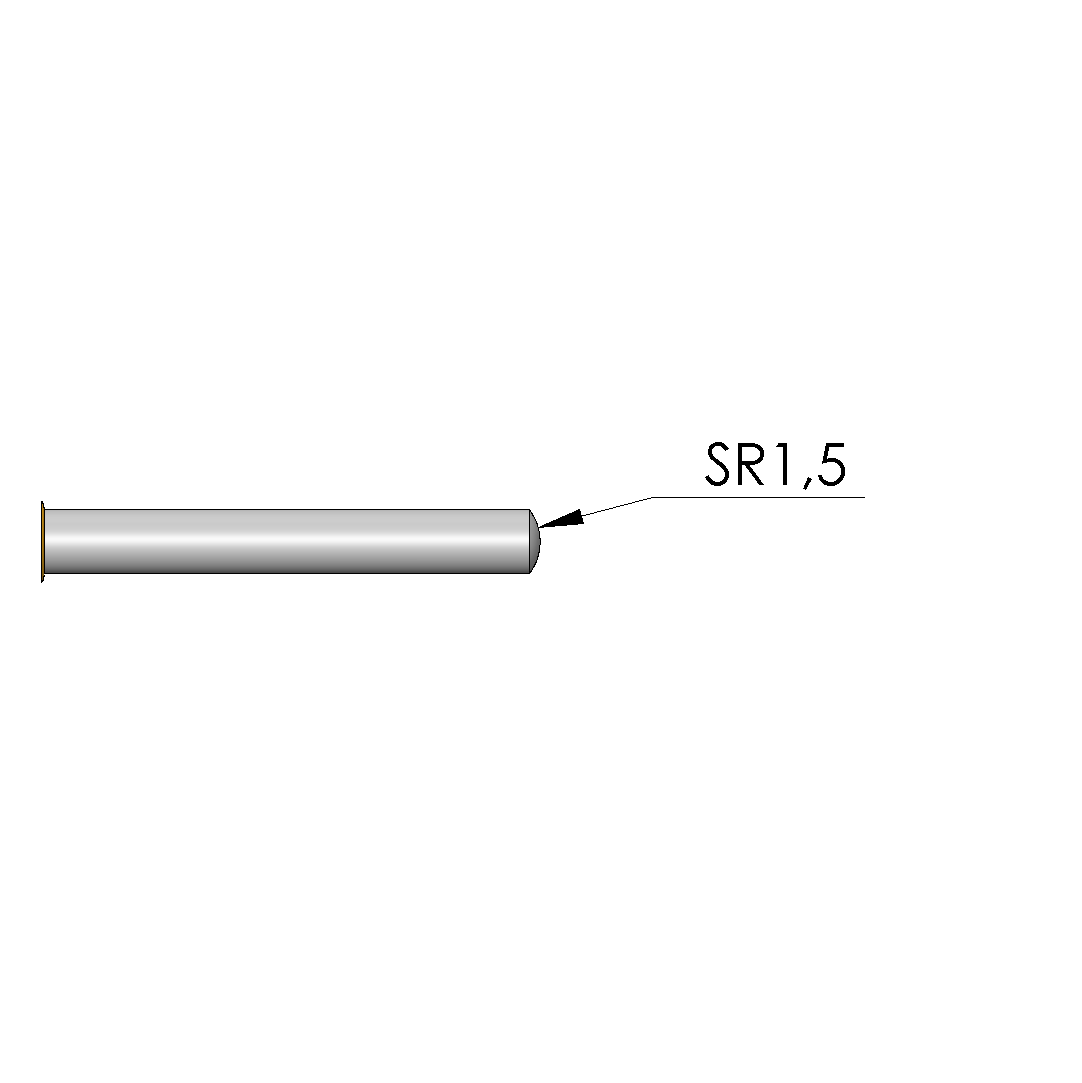

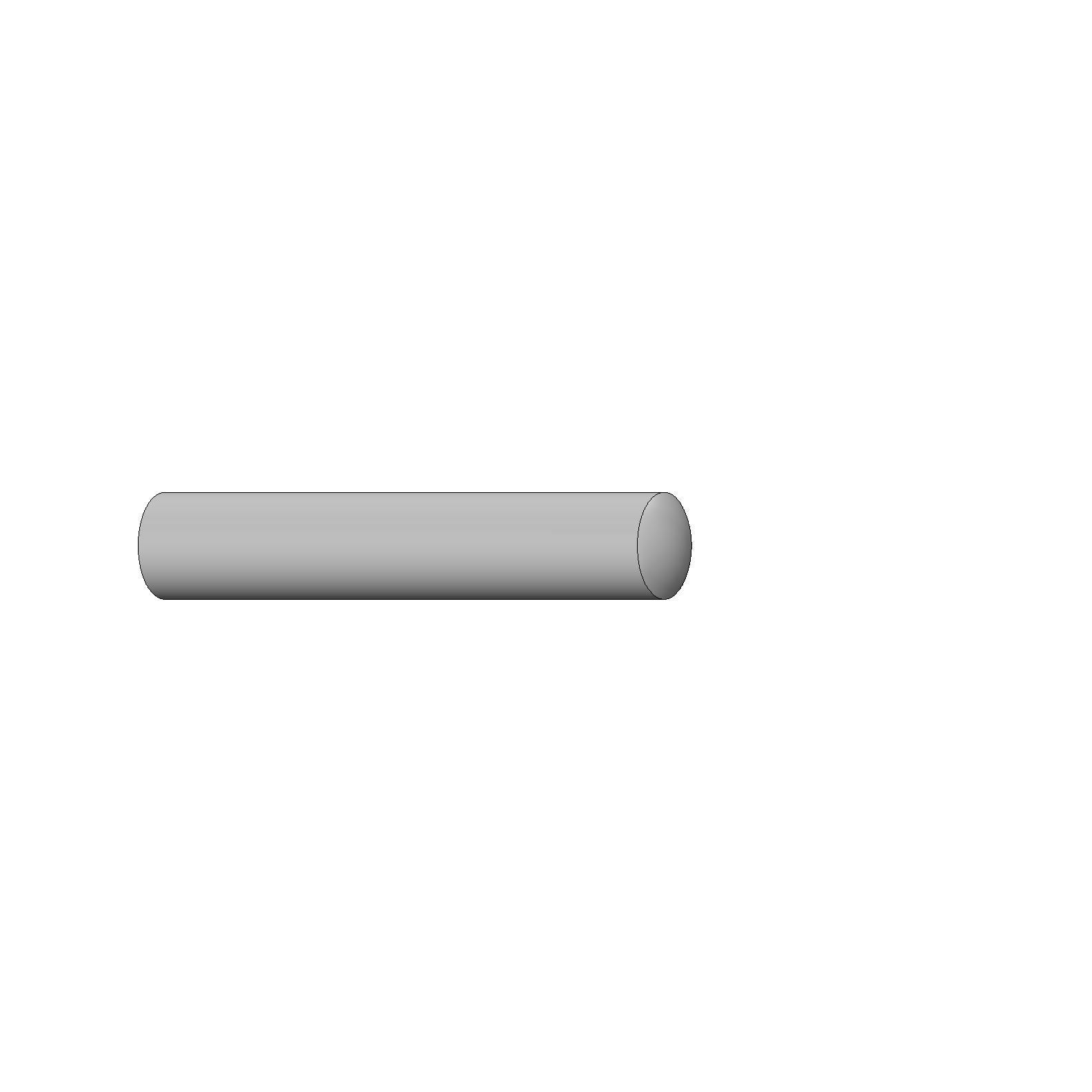

- Kopfform: 05 Rund (Vollradius)
- Kopfdurchmesser: 1,8 mm
- Kopfform Oberfläche: N Nickel
- Kopfform Werkstoff: 3 CuBe
