Produktinformationen "GKS-503 306 400 R 3002 M"
| Arbeitshub: | 5,6 mm |
|---|---|
| Durchgangswiderstand typisch max. (Anschluss am Kolben): | 10 mOhm |
| Einschraubdrehmoment: | 10 – 20 cNm |
| Federvorspannung: | 0,75 N |
| Nennstrom, Anschluss am Kolben: | 15 A |
| Passende Kontaktsteckhülse: | KS-500 M |
| Passender Stecker: | SE-503 |
| RoHS-konform: | ja |
| Produktgruppe: | Einschraubbare GKS, Schraubkontaktstifte |
| Unterproduktgruppe: | Einschraubbare GKS |
| Baureihe: | GKS-503, GKS-503 M einschraubbar |
| E-Maß / Kragenmaß: | 2 |
| Kopfform: | 06 Waffel (Riffel) |
| Strombelastbarkeit / Nennstrom: | 8 A |
| Temperatur min.: | -40 °C |
| Federkraft bei Arbeitshub: | 3 N |
| Schnellwechselsystem: | nein |
| Durchgangswiderstand typisch max.: | 30 mOhm |
| Kopfdurchmesser: | 4 mm |
| Maximaler Hub: | 7 mm |
| Temperatur max.: | 80 °C |
| Gesamtlänge: | 38 mm |
| Kontaktierung von: | Flachkontakt, Pfosten, Pin |
| Kopfform Oberfläche: | R Rhodium |
| Raster: | 4,5 mm |
| Verdrehgesichert: | nein |
| Anschlussart am Kontaktstift: | Stecker |
| Kopfform Werkstoff: | 3 CuBe |
| Magnetisch: | ja |
| Durchgehender Kolben: | ø1,4 x 5,0 |
| Einbauart: | einschraubbar |
| Stifthülsendurchmesser: | 3 mm |
| Einbauhöhe einstellbar: | nein |
Anmelden
Weitere Produkte dieser Baureihe:
Technische Daten

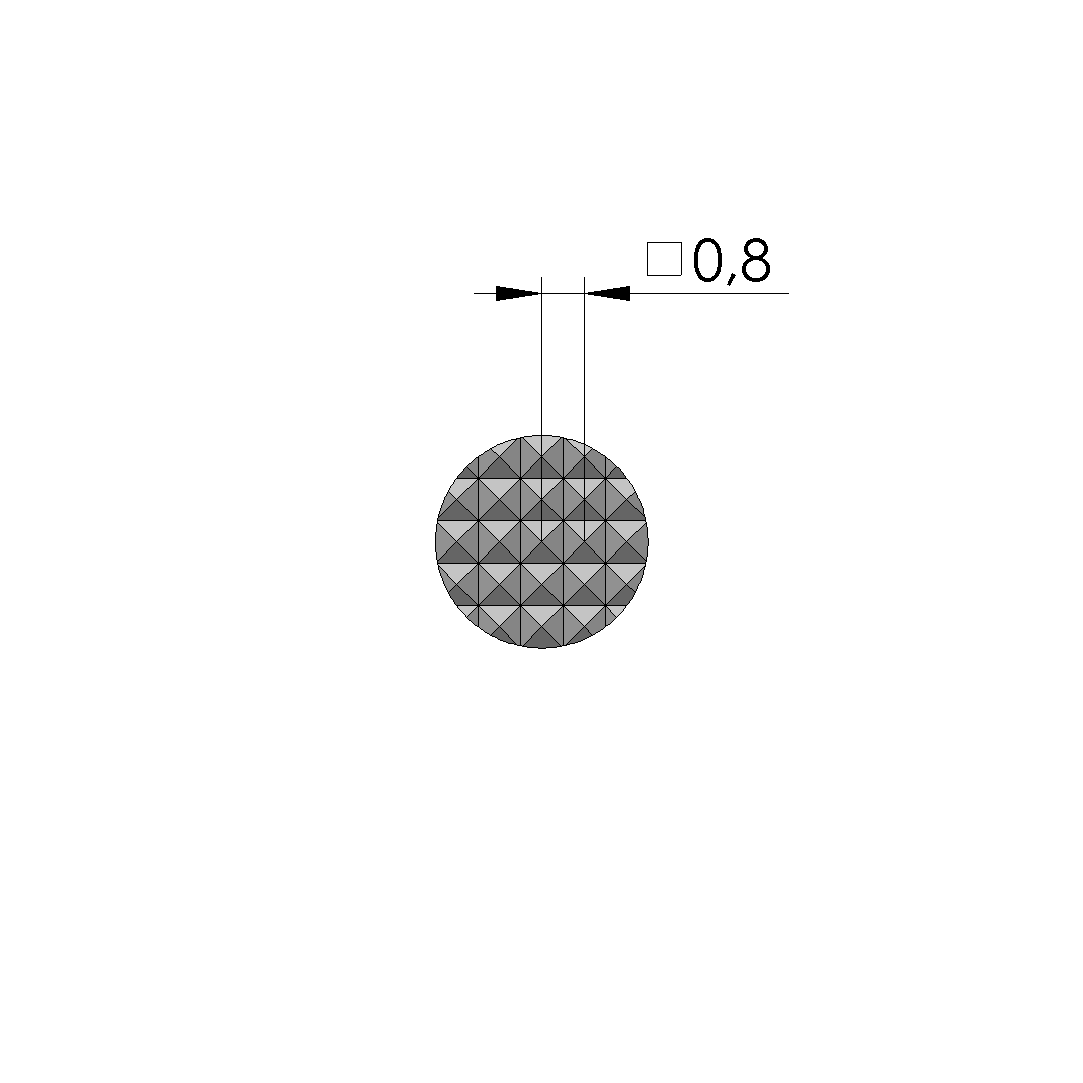

Daten zur Kopfform
- Kopfform: 06 Waffel (Riffel)
- Kopfdurchmesser: 4 mm
- Kopfform Werkstoff: 3 CuBe
- Kopfform Oberfläche: R Rhodium
Elektrische Daten
- Durchgangswiderstand typisch max.: 30 mOhm
- Strombelastbarkeit / Nennstrom: 8 A
- Nennstrom, Anschluss am Kolben: 15 A
- Durchgangswiderstand typisch max. (Anschluss am Kolben): 10 mOhm
Mechanische Daten
- Arbeitshub: 5,6 mm
- Stifthülsendurchmesser: 3 mm
- E-Maß / Kragenmaß: 2
- Federkraft bei Arbeitshub: 3 N
- Maximaler Hub: 7 mm
- Federvorspannung: 0,75 N
- Gesamtlänge: 38 mm
Allgemeine Daten
- Baureihe: GKS-503
- Unterproduktgruppe: Einschraubbare GKS
- Temperatur max.: 80 °C
- Raster: 4,5 mm
- Kontaktierung von: Pin
- Verdrehgesichert: nein
- Produktgruppe: Einschraubbare GKS
- Produktgruppe: Schraubkontaktstifte
- Durchgehender Kolben: ø1,4 x 5,0
- Anschlussart am Kontaktstift: Stecker
- Einbauhöhe einstellbar: nein
- RoHS-konform: ja
- Einschraubdrehmoment: 10 – 20 cNm
- Einbauart: einschraubbar
- Temperatur min.: -40 °C
- Kontaktierung von: Flachkontakt
- Kontaktierung von: Pfosten
- Passender Stecker: SE-503
- Magnetisch: ja
- Passende Kontaktsteckhülse: KS-500 M
- Baureihe: GKS-503 M einschraubbar
- Schnellwechselsystem: nein
