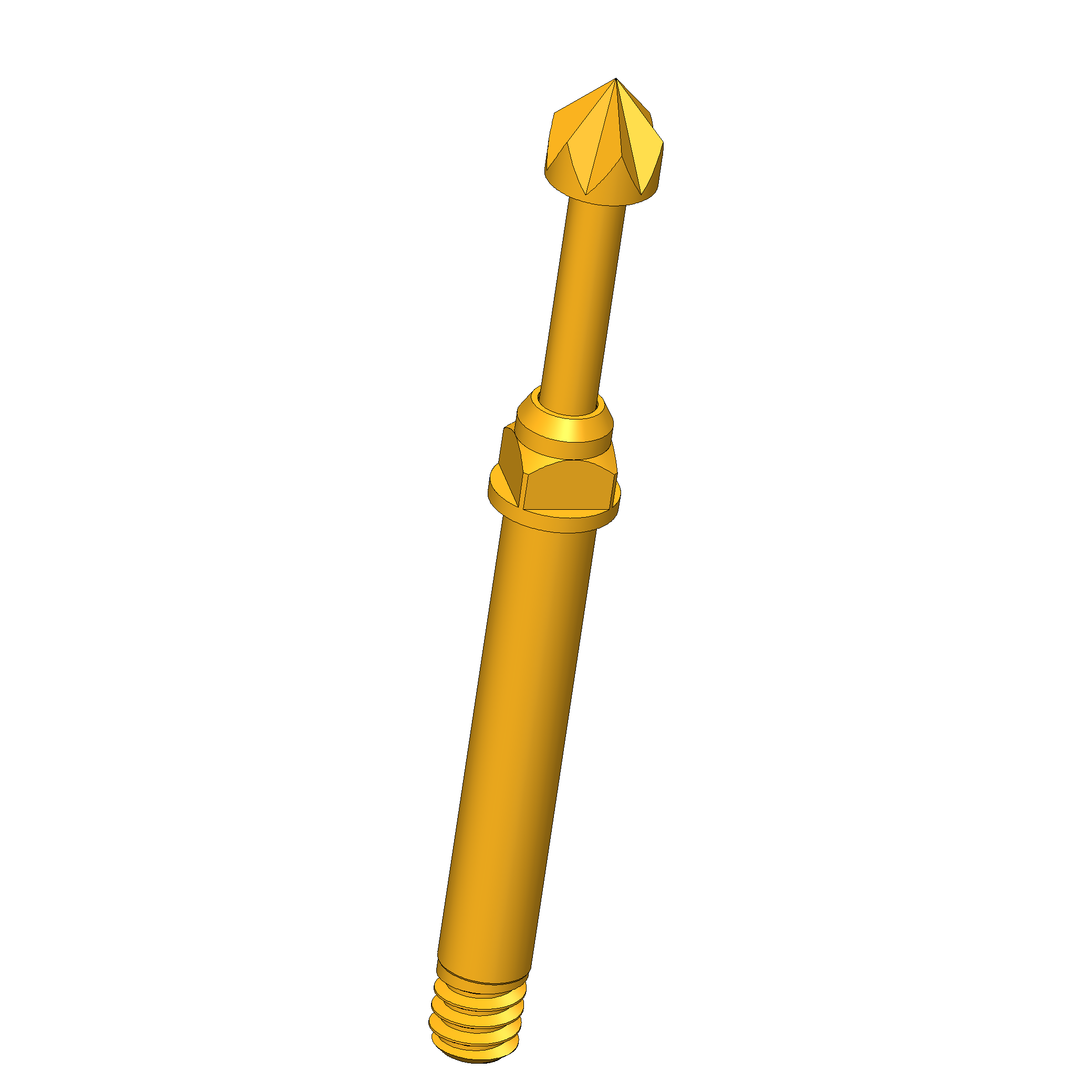

Produktinformationen "GKS-427 317 200 A 2502 MC"
- Kurzhub-Schraubkontaktstifte für Anwendungen mit möglichen Vibrationen oder ungewollten Quer- und Längskräften (ein Herauswandern des Kontaktstiftes aus der Kontaktsteckhülse wird sicher vermieden)
- Mittels Drehmomentschrauber und Bit-Werkzeug wird der Schraubkontaktstift sicher in der KS installiert. Dabei wird das notwendige Einschraubmoment über einen Vierkant an der Stifthülse eingeleitet.
- Varianten mit Edelstahlfeder für Temperaturen von -100 °C bis +200 °C verfügbar
| Arbeitshub: | 3,5 mm |
|---|---|
| Einschraubdrehmoment: | 3 – 5 cNm |
| Federvorspannung: | 0,64 N |
| Passende Kontaktsteckhülse: | KS-427 30 M-R |
| RoHS-konform: | ja |
| Produktgruppe: | Einschraubbare GKS, Schraubkontaktstifte |
| Unterproduktgruppe: | Einschraubbare GKS |
| Baureihe: | GKS-427, GKS-427 M einschraubbar |
| E-Maß / Kragenmaß: | 2 |
| Kopfform: | 17 Kegel mit 6 Schneidkanten, selbstreinigend |
| Strombelastbarkeit / Nennstrom: | 8 A |
| Temperatur min.: | -100 °C |
| Federkraft bei Arbeitshub: | 2,5 N |
| Schnellwechselsystem: | ja |
| Durchgangswiderstand typisch max.: | 100 mOhm |
| Kopfdurchmesser: | 2 mm |
| Maximaler Hub: | 4,5 mm |
| Temperatur max.: | 200 °C |
| Gesamtlänge: | 19,5 mm |
| Kontaktierung von: | Pad, Via, Weiblicher Konnektor |
| Kopfform Oberfläche: | A Gold |
| Raster: | 2,54 mm |
| Verdrehgesichert: | nein |
| Kopfform Werkstoff: | 3 CuBe |
| Magnetisch: | ja |
| Einbauart: | einschraubbar |
| Stifthülsendurchmesser: | 1,65 mm |
| Einbauhöhe einstellbar: | nein |
Anmelden
Produkt Details
- Kurzhub-Schraubkontaktstifte für Anwendungen mit möglichen Vibrationen oder ungewollten Quer- und Längskräften (ein Herauswandern des Kontaktstiftes aus der Kontaktsteckhülse wird sicher vermieden)
- Mittels Drehmomentschrauber und Bit-Werkzeug wird der Schraubkontaktstift sicher in der KS installiert. Dabei wird das notwendige Einschraubmoment über einen Vierkant an der Stifthülse eingeleitet.
- Varianten mit Edelstahlfeder für Temperaturen von -100 °C bis +200 °C verfügbar
Weitere Produkte dieser Baureihe:
Technische Daten
Allgemeine Daten
- Kontaktierung von: Weiblicher Konnektor
- Unterproduktgruppe: Einschraubbare GKS
- Temperatur max.: 200 °C
- Temperatur min.: -100 °C
- Passende Kontaktsteckhülse: KS-427 30 M-R
- Verdrehgesichert: nein
- Produktgruppe: Einschraubbare GKS
- Produktgruppe: Schraubkontaktstifte
- Einbauhöhe einstellbar: nein
- Baureihe: GKS-427 M einschraubbar
- Raster: 2,54 mm
- RoHS-konform: ja
- Baureihe: GKS-427
- Einbauart: einschraubbar
- Schnellwechselsystem: ja
- Magnetisch: ja
- Einschraubdrehmoment: 3 – 5 cNm
- Kontaktierung von: Pad
- Kontaktierung von: Via
Daten zur Kopfform

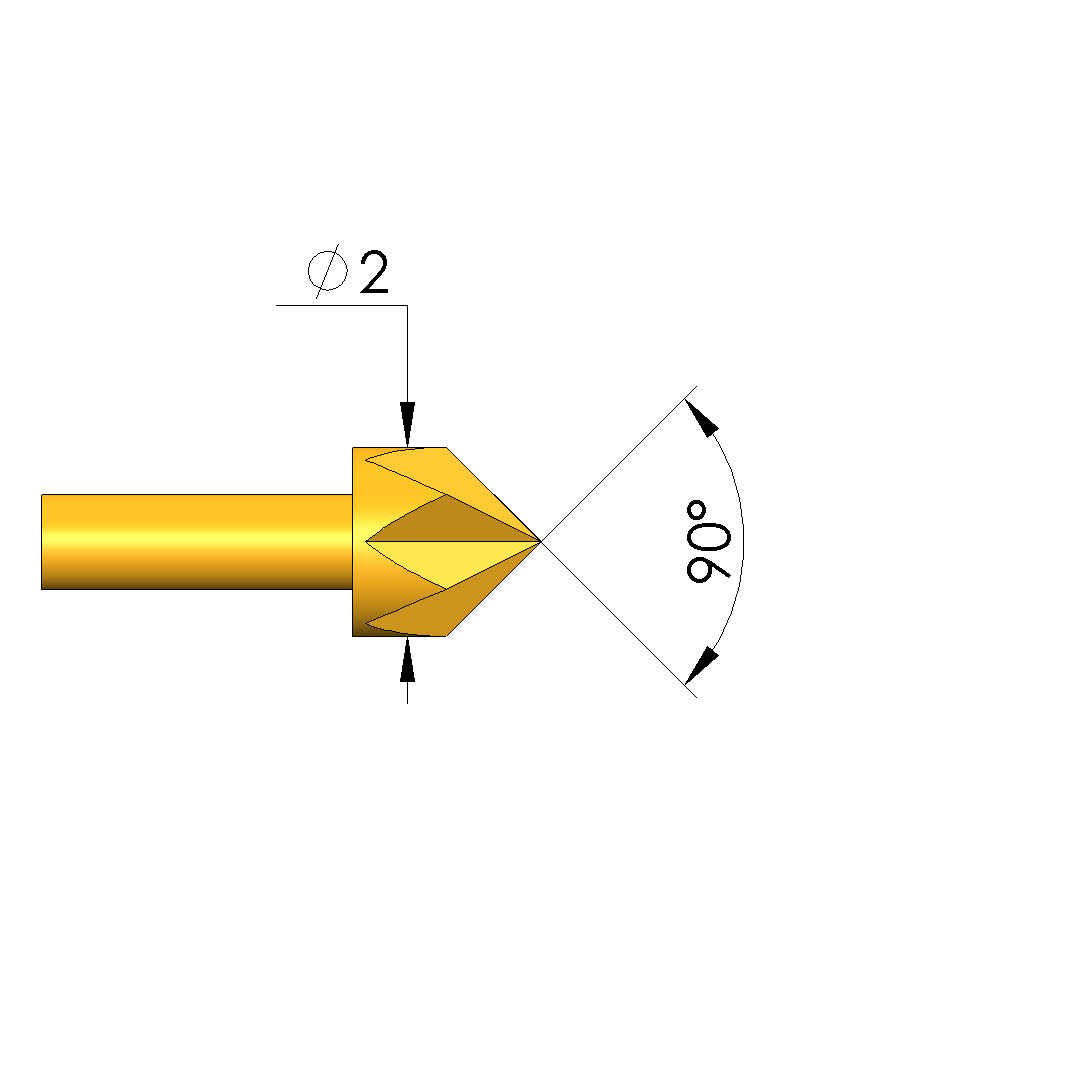

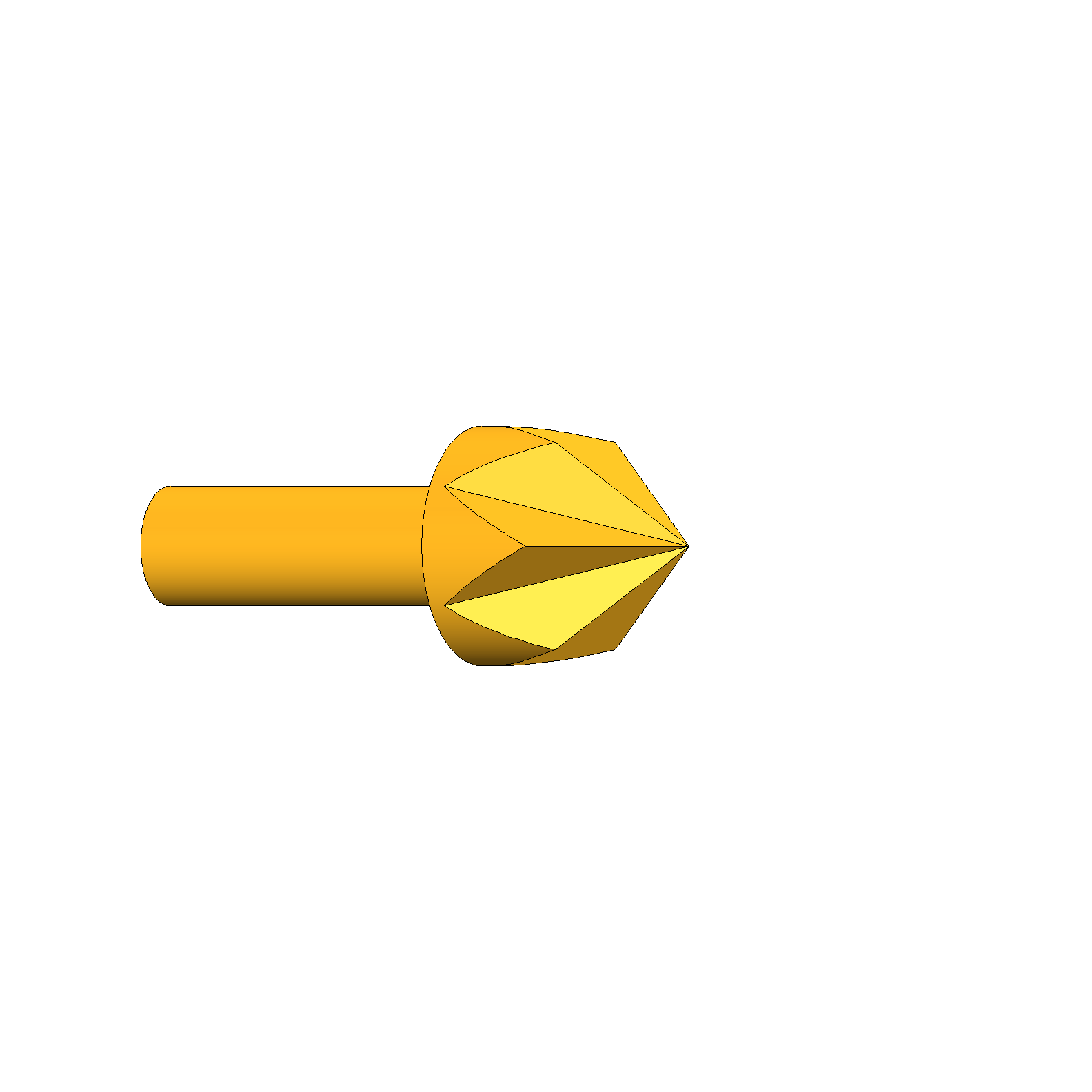

- Kopfform: 17 Kegel mit 6 Schneidkanten, selbstreinigend
- Kopfform Werkstoff: 3 CuBe
- Kopfdurchmesser: 2 mm
- Kopfform Oberfläche: A Gold
Elektrische Daten
- Durchgangswiderstand typisch max.: 100 mOhm
- Strombelastbarkeit / Nennstrom: 8 A
Mechanische Daten
- E-Maß / Kragenmaß: 2

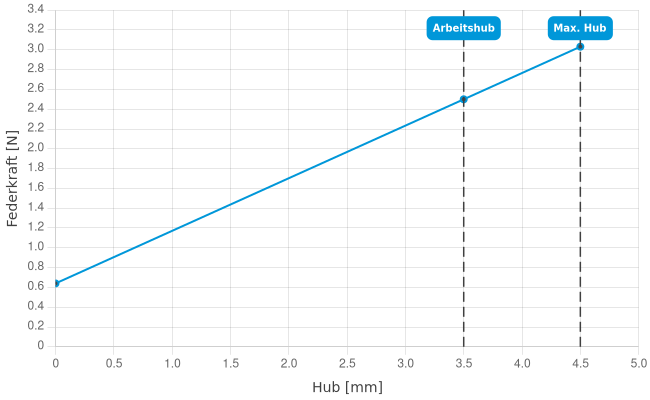

- Federkraft bei Arbeitshub: 2,5 N
- Stifthülsendurchmesser: 1,65 mm
- Gesamtlänge: 19,5 mm
- Federvorspannung: 0,64 N
- Maximaler Hub: 4,5 mm
- Arbeitshub: 3,5 mm
