Produktinformationen "GKS-412 303 180 A 0607"
- Robuste und stabile Kontaktstifte mit ausgeprägtem Kragen (Anschlag) an der Stifthülse
- Optimale Einstellung der Hubverhältnisse im Prüfadapter: Der Kragen (E-Maß) ist in unterschiedlichen Höhen lieferbar, was in Kombination mit den Kontaktsteckhülsen eine maximale Flexibilität der Einbauhöhe zulässt
| Arbeitshub: | 8 mm |
|---|---|
| Federvorspannung: | 0,12 N |
| Passende Kontaktsteckhülse: | KS-112 |
| RoHS-konform: | ja |
| Produktgruppe: | ICT / FCT (Incircuit- und Funktionstest), Metrischer Standard |
| Unterproduktgruppe: | Metrischer Standard |
| Baureihe: | GKS-412 |
| E-Maß / Kragenmaß: | 07 |
| Kopfform: | 03 Innenkegel |
| Strombelastbarkeit / Nennstrom: | 5 A |
| Temperatur min.: | -40 °C |
| Federkraft bei Arbeitshub: | 0,6 N |
| Schnellwechselsystem: | ja |
| Durchgangswiderstand typisch max.: | 20 mOhm |
| Kopfdurchmesser: | 1,8 mm |
| Maximaler Hub: | 9,8 mm |
| Temperatur max.: | 80 °C |
| Gesamtlänge: | 41,8 mm |
| Kontaktierung von: | Pfosten, Pin |
| Kopfform Oberfläche: | A Gold |
| Raster: | 2,54 mm |
| Verdrehgesichert: | nein |
| Kopfform Werkstoff: | 3 CuBe |
| Magnetisch: | ja |
| Einbauart: | steckbar |
| Stifthülsendurchmesser: | 1,66 mm |
| Einbauhöhe einstellbar: | nein |
Anmelden
Produkt Details
- Robuste und stabile Kontaktstifte mit ausgeprägtem Kragen (Anschlag) an der Stifthülse
- Optimale Einstellung der Hubverhältnisse im Prüfadapter: Der Kragen (E-Maß) ist in unterschiedlichen Höhen lieferbar, was in Kombination mit den Kontaktsteckhülsen eine maximale Flexibilität der Einbauhöhe zulässt
Weitere Produkte dieser Baureihe:
Technische Daten
Allgemeine Daten
- Produktgruppe: Metrischer Standard
- Produktgruppe: ICT / FCT (Incircuit- und Funktionstest)
- Unterproduktgruppe: Metrischer Standard

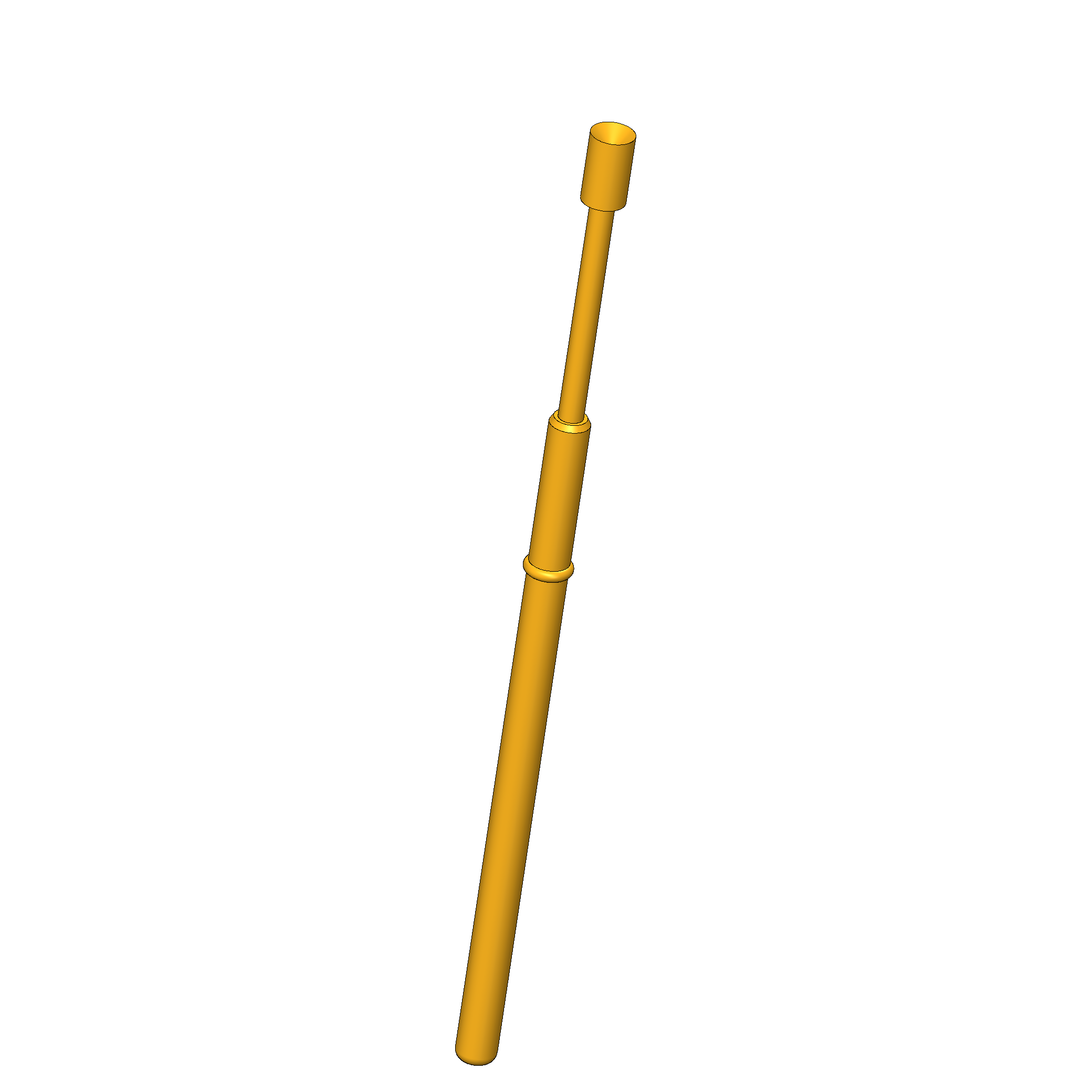

- Baureihe: GKS-412
- Raster: 2,54 mm
- Kontaktierung von: Pin
- Kontaktierung von: Pfosten
- Magnetisch: ja
- Einbauart: steckbar
- Schnellwechselsystem: ja
- Einbauhöhe einstellbar: nein
- Verdrehgesichert: nein
- Passende Kontaktsteckhülse: KS-112
- Temperatur min.: -40 °C
- Temperatur max.: 80 °C
- RoHS-konform: ja
Mechanische Daten
- Gesamtlänge: 41,8 mm
- Stifthülsendurchmesser: 1,66 mm
- Maximaler Hub: 9,8 mm
- Federvorspannung: 0,12 N
- E-Maß / Kragenmaß: 07

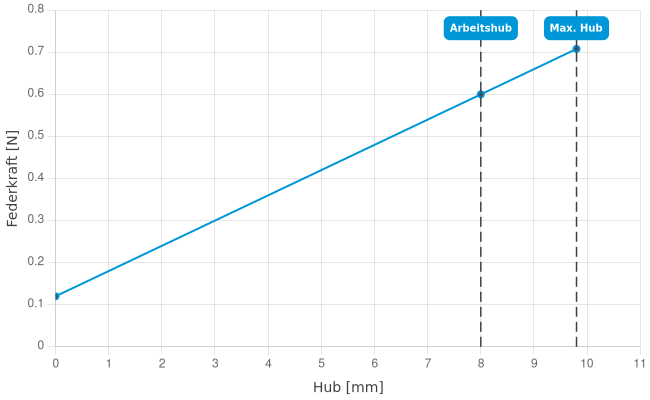

- Federkraft bei Arbeitshub: 0,6 N
- Arbeitshub: 8 mm
Elektrische Daten
- Strombelastbarkeit / Nennstrom: 5 A
- Durchgangswiderstand typisch max.: 20 mOhm

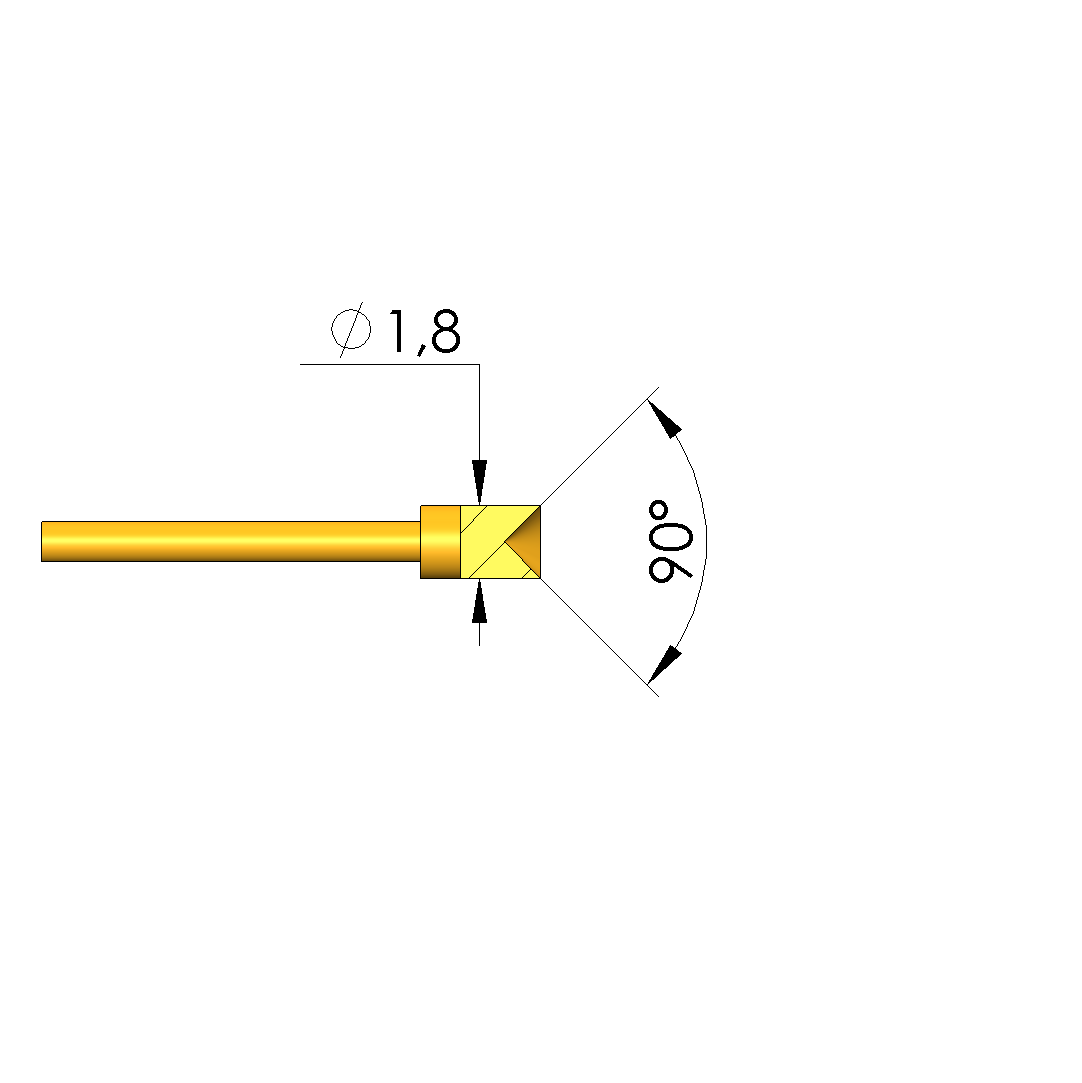

Daten zur Kopfform

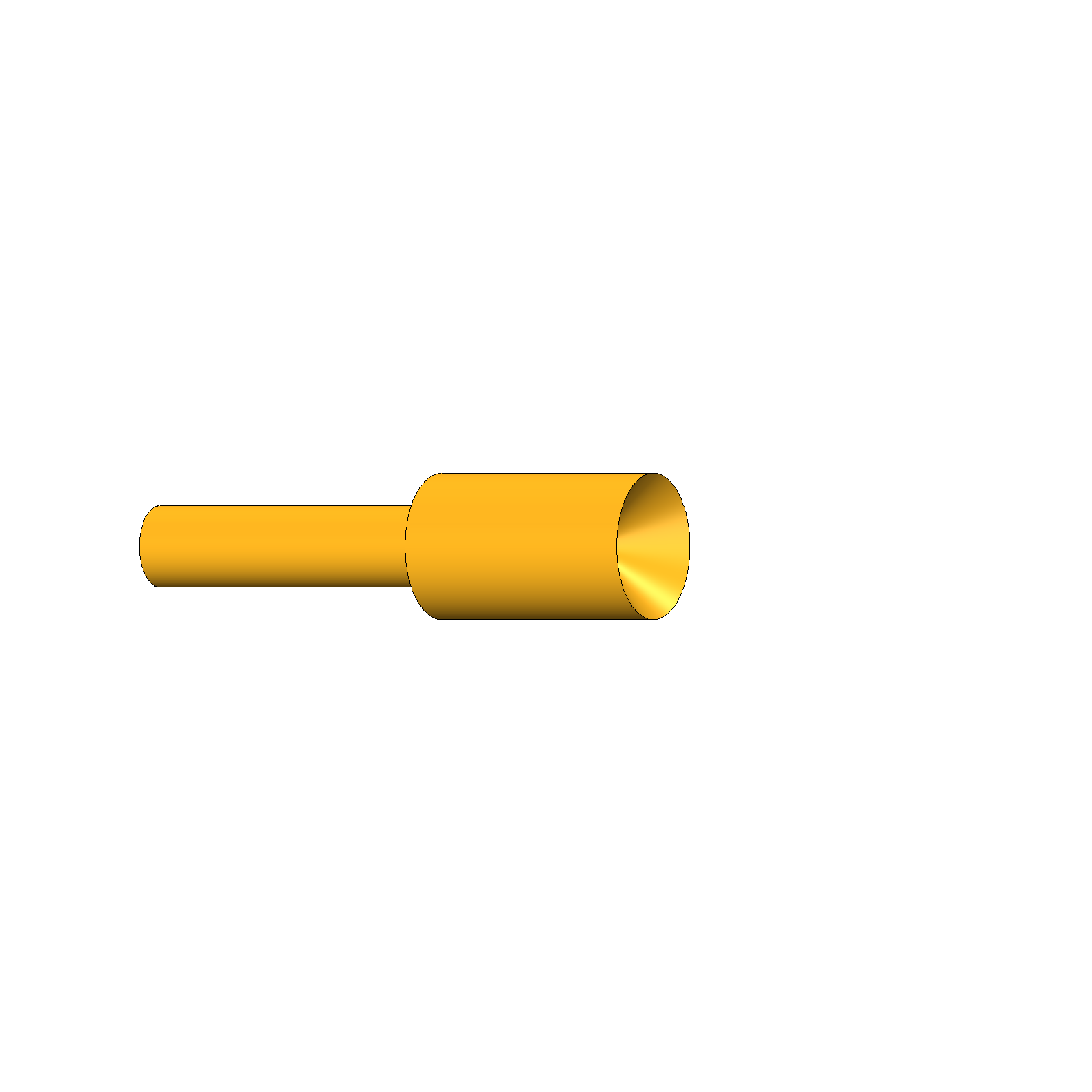

- Kopfform: 03 Innenkegel
- Kopfdurchmesser: 1,8 mm
- Kopfform Oberfläche: A Gold
- Kopfform Werkstoff: 3 CuBe
