Produktinformationen "GKS-366 305 400 A 16001"
- Kontaktstifte mit hoher Stabilität für Anwendungen mit ungewollten Längs- und Querkräften
- Zum Einsatz in Anwendungen mit geringen Platzverhältnissen
| Arbeitshub: | 8 mm |
|---|---|
| Federvorspannung: | 8 N |
| Passende Kontaktsteckhülse: | KS-366 |
| RoHS-konform: | ja |
| Produktgruppe: | Kurzhub-GKS / Lade- und Übergabe-GKS, Vielseitige Kontaktstifte |
| Unterproduktgruppe: | Kurzhub-GKS / Lade- und Übergabe-GKS |
| Baureihe: | GKS-366 |
| E-Maß / Kragenmaß: | 01 |
| Kopfform: | 05 Rund (Vollradius) |
| Strombelastbarkeit / Nennstrom: | 8 A |
| Temperatur min.: | -40 °C |

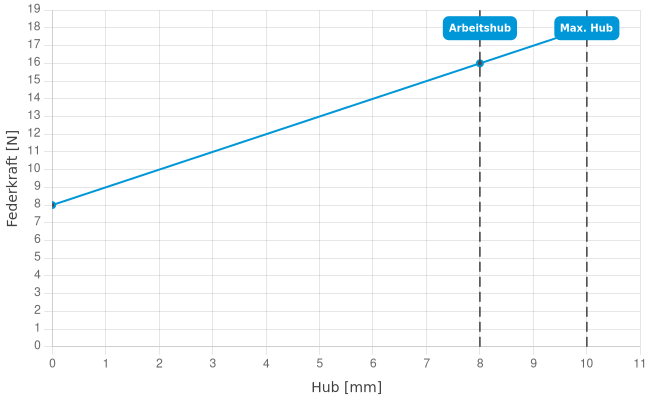

| Federkraft bei Arbeitshub: | 16 N |
| Schnellwechselsystem: | ja |
| Durchgangswiderstand typisch max.: | 30 mOhm |
| Kopfdurchmesser: | 4 mm |
| Maximaler Hub: | 10 mm |
| Temperatur max.: | 80 °C |
| Gesamtlänge: | 31 mm |
| Kontaktierung von: | Pad, Weiblicher Konnektor |
| Kopfform Oberfläche: | A Gold |
| Raster: | 6,5 mm |
| Verdrehgesichert: | nein |
| Kopfform Werkstoff: | 3 CuBe |
| Magnetisch: | ja |
| Einbauart: | steckbar |
| Stifthülsendurchmesser: | 5 mm |
| Einbauhöhe einstellbar: | nein |
Anmelden
Produkt Details
- Kontaktstifte mit hoher Stabilität für Anwendungen mit ungewollten Längs- und Querkräften
- Zum Einsatz in Anwendungen mit geringen Platzverhältnissen
Weitere Produkte dieser Baureihe:
Technische Daten
Allgemeine Daten
- Produktgruppe: Kurzhub-GKS / Lade- und Übergabe-GKS
- Produktgruppe: Vielseitige Kontaktstifte
- Unterproduktgruppe: Kurzhub-GKS / Lade- und Übergabe-GKS
- Baureihe: GKS-366
- Raster: 6,5 mm
- Kontaktierung von: Weiblicher Konnektor
- Kontaktierung von: Pad
- Magnetisch: ja
- Einbauart: steckbar
- Schnellwechselsystem: ja
- Einbauhöhe einstellbar: nein
- Verdrehgesichert: nein
- Passende Kontaktsteckhülse: KS-366
- Temperatur min.: -40 °C
- Temperatur max.: 80 °C
- RoHS-konform: ja
Elektrische Daten
- Strombelastbarkeit / Nennstrom: 8 A
- Durchgangswiderstand typisch max.: 30 mOhm
Mechanische Daten
- Gesamtlänge: 31 mm
- Stifthülsendurchmesser: 5 mm
- Maximaler Hub: 10 mm
- Federvorspannung: 8 N
- E-Maß / Kragenmaß: 01
- Federkraft bei Arbeitshub: 16 N
- Arbeitshub: 8 mm
Daten zur Kopfform
- Kopfform: 05 Rund (Vollradius)
- Kopfdurchmesser: 4 mm
- Kopfform Oberfläche: A Gold
- Kopfform Werkstoff: 3 CuBe
