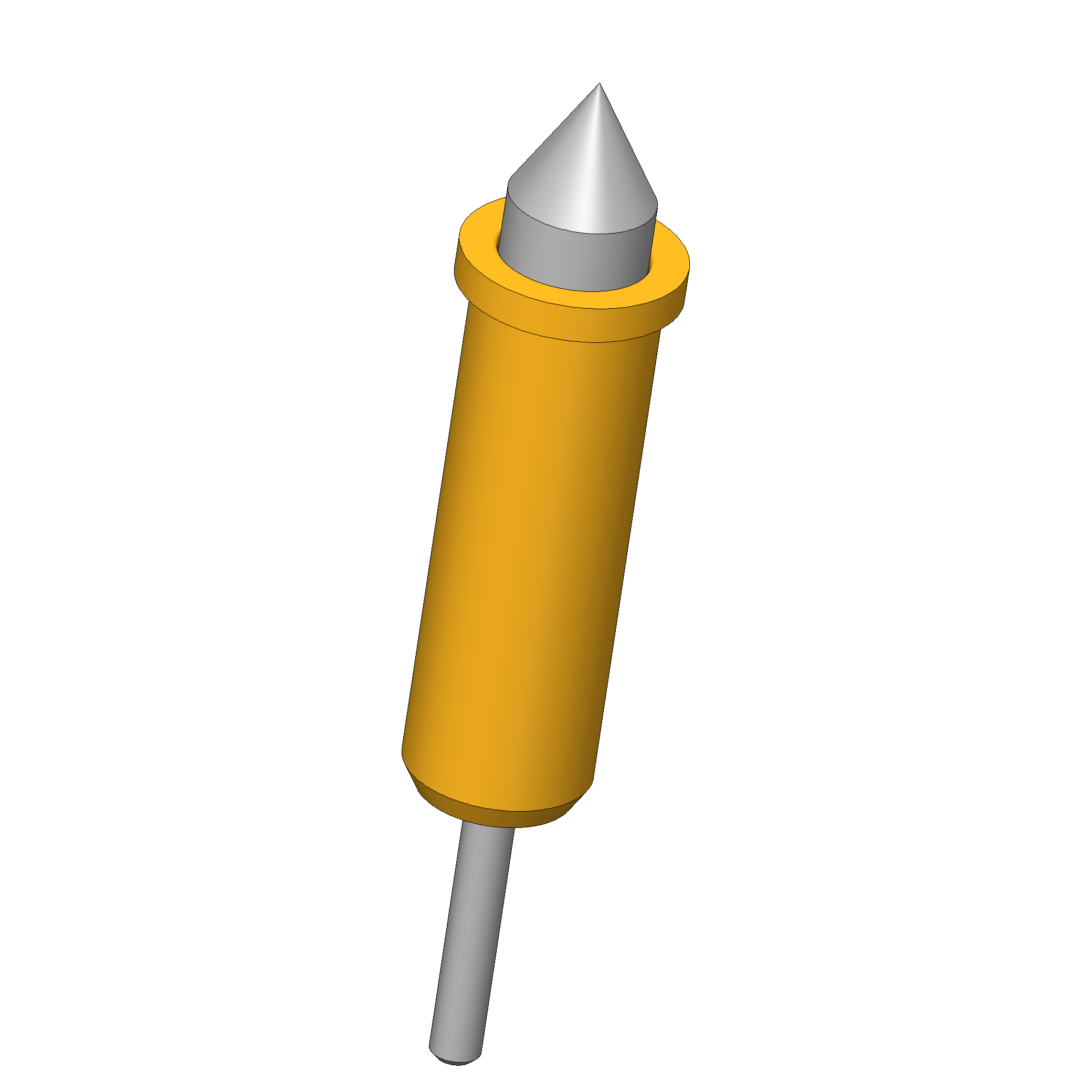

Produktinformationen "GKS-364 201 400 N 3001"
- Stabile Kontaktstifte mit durchgehendem Kolben für Anwendungen mit ungewollten Längs- und Querkräften
- Zum Einsatz in Anwendungen mit geringen Platzverhältnissen
| Arbeitshub: | 4 mm |
|---|---|
| Durchgangswiderstand typisch max. (Anschluss am Kolben): | 10 mOhm |
| Federvorspannung: | 1 N |
| Nennstrom, Anschluss am Kolben: | 20 A |
| Passende Kontaktsteckhülse: | KS-364 |
| Passender Stecker: | SE-503 |
| RoHS-konform: | ja |
| Produktgruppe: | Kurzhub-GKS / Lade- und Übergabe-GKS, Vielseitige Kontaktstifte |
| Unterproduktgruppe: | Kurzhub-GKS / Lade- und Übergabe-GKS |
| Baureihe: | GKS-364 |
| E-Maß / Kragenmaß: | 01 |
| Kopfform: | 01 Spitze 30°, selbstreinigend |
| Strombelastbarkeit / Nennstrom: | 8 A |
| Temperatur min.: | -100 °C |
| Federkraft bei Arbeitshub: | 3 N |
| Schnellwechselsystem: | nein |
| Durchgangswiderstand typisch max.: | 30 mOhm |
| Kopfdurchmesser: | 4 mm |
| Maximaler Hub: | 5 mm |
| Temperatur max.: | 200 °C |
| Gesamtlänge: | 29 mm |
| Kontaktierung von: | Pad |
| Kopfform Oberfläche: | N Nickel |
| Raster: | 6,5 mm |
| Verdrehgesichert: | nein |
| Anschlussart am Kontaktstift: | Stecker |
| Kopfform Werkstoff: | 2 Stahl |
| Magnetisch: | ja |
| Durchgehender Kolben: | ø1,3 x 8,0 |
| Einbauart: | steckbar |
| Stifthülsendurchmesser: | 5 mm |
| Einbauhöhe einstellbar: | nein |
Anmelden
Produkt Details
- Stabile Kontaktstifte mit durchgehendem Kolben für Anwendungen mit ungewollten Längs- und Querkräften
- Zum Einsatz in Anwendungen mit geringen Platzverhältnissen
Weitere Produkte dieser Baureihe:
Technische Daten
Mechanische Daten
- Gesamtlänge: 29 mm
- Stifthülsendurchmesser: 5 mm
- Maximaler Hub: 5 mm
- Federvorspannung: 1 N
- E-Maß / Kragenmaß: 01
- Federkraft bei Arbeitshub: 3 N
- Arbeitshub: 4 mm
Allgemeine Daten
- Produktgruppe: Kurzhub-GKS / Lade- und Übergabe-GKS
- Produktgruppe: Vielseitige Kontaktstifte
- Unterproduktgruppe: Kurzhub-GKS / Lade- und Übergabe-GKS
- Baureihe: GKS-364
- Raster: 6,5 mm
- Kontaktierung von: Pad
- Magnetisch: ja
- Einbauart: steckbar
- Schnellwechselsystem: nein
- Anschlussart am Kontaktstift: Stecker
- Einbauhöhe einstellbar: nein
- Verdrehgesichert: nein
- Durchgehender Kolben: ø1,3 x 8,0
- Passende Kontaktsteckhülse: KS-364
- Temperatur min.: -100 °C
- Temperatur max.: 200 °C
- RoHS-konform: ja
- Passender Stecker: SE-503
Elektrische Daten
- Strombelastbarkeit / Nennstrom: 8 A
- Nennstrom, Anschluss am Kolben: 20 A
- Durchgangswiderstand typisch max.: 30 mOhm
- Durchgangswiderstand typisch max. (Anschluss am Kolben): 10 mOhm
Daten zur Kopfform

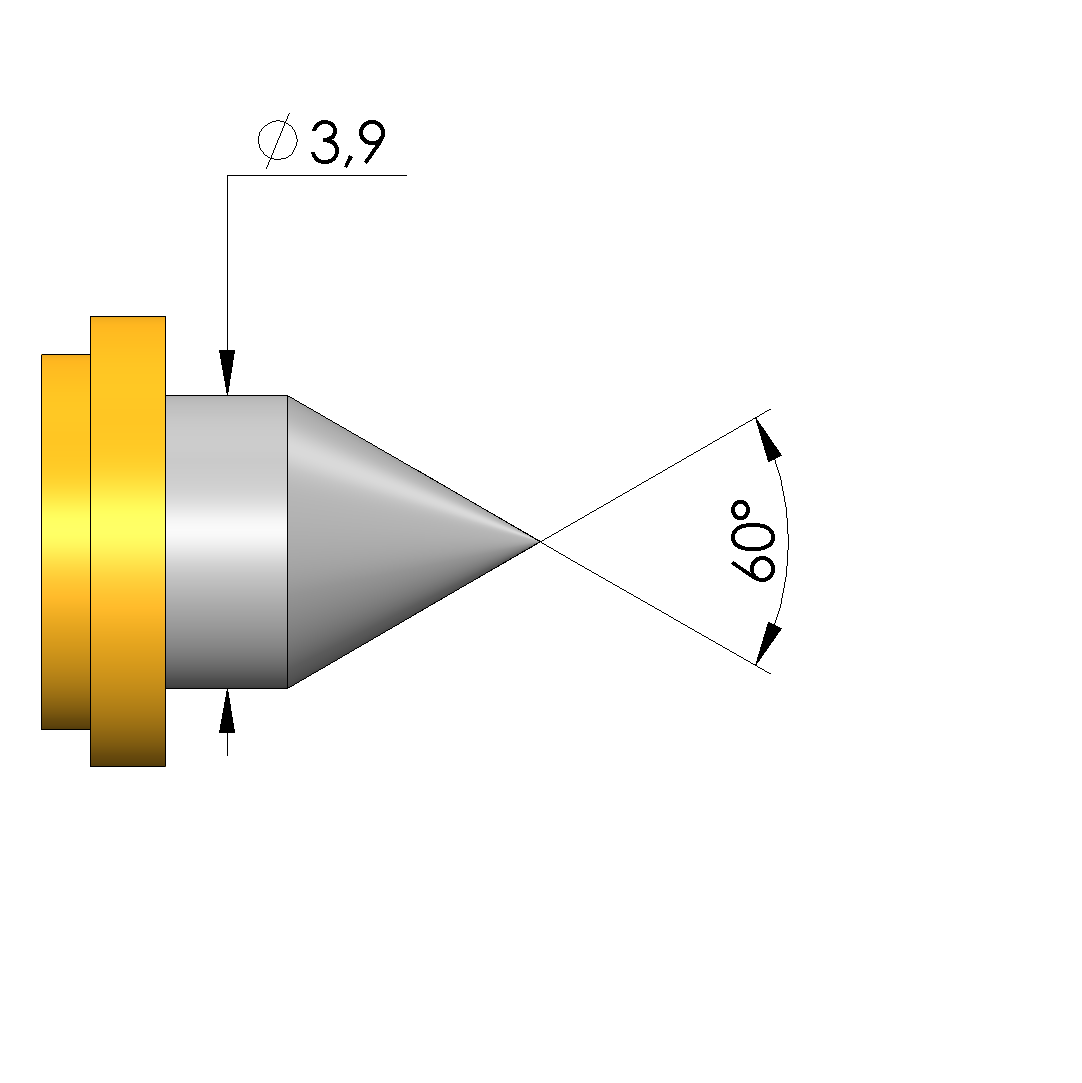

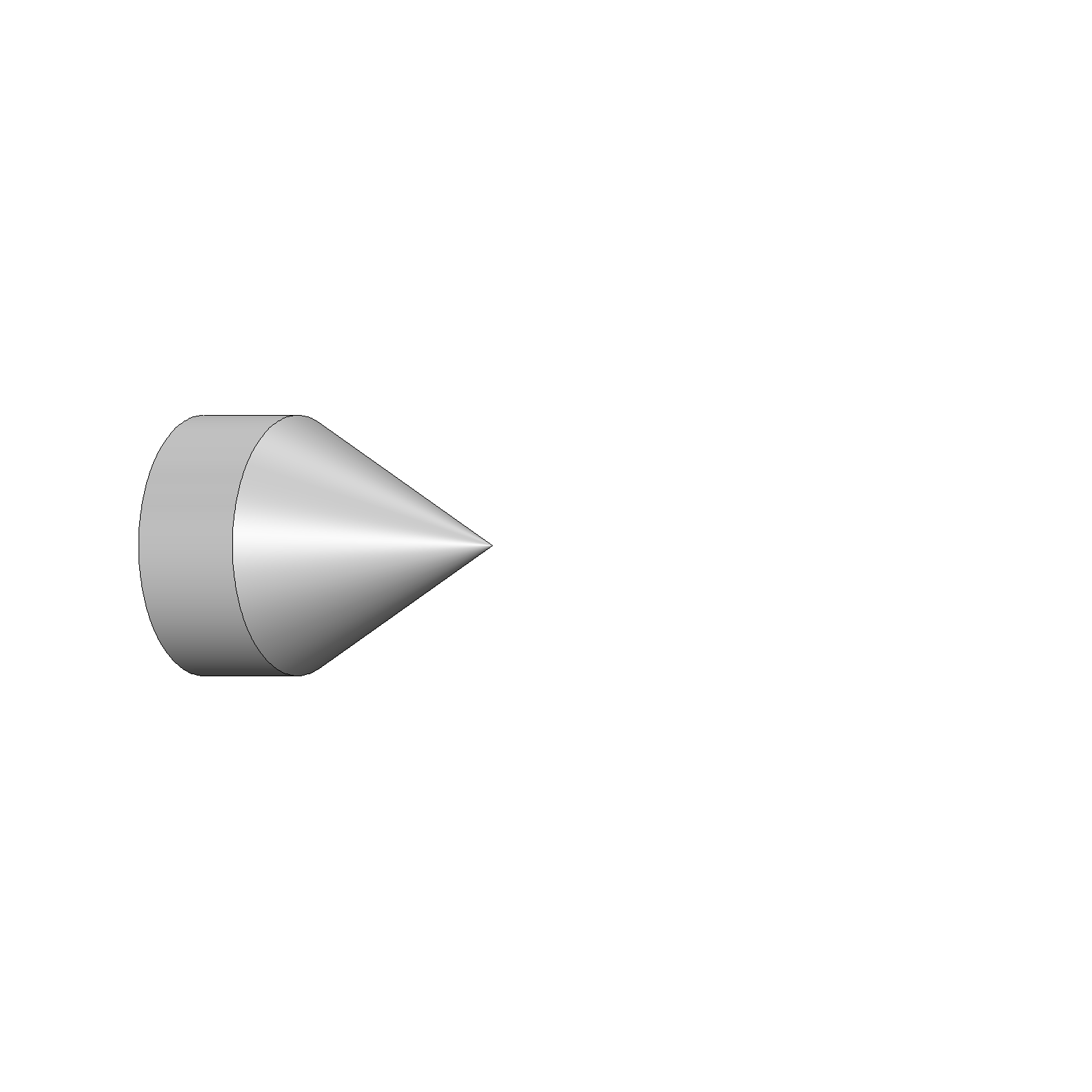

- Kopfform: 01 Spitze 30°, selbstreinigend
- Kopfdurchmesser: 4 mm
- Kopfform Oberfläche: N Nickel
- Kopfform Werkstoff: 2 Stahl
