Produktinformationen "GKS-354 102 580 U 4000"
| Arbeitshub: | 6 mm |
|---|---|
| Federvorspannung: | 1,47 N |
| Montagebohrung Kontaktträgerplatte (KTP): | 6,05 – 6,07 mm |
| RoHS-konform: | ja |
| Produktgruppe: | Prueflingsauflagestifte, Zubehör (GKS / ADA) |
| Unterproduktgruppe: | Prueflingsauflagestifte |

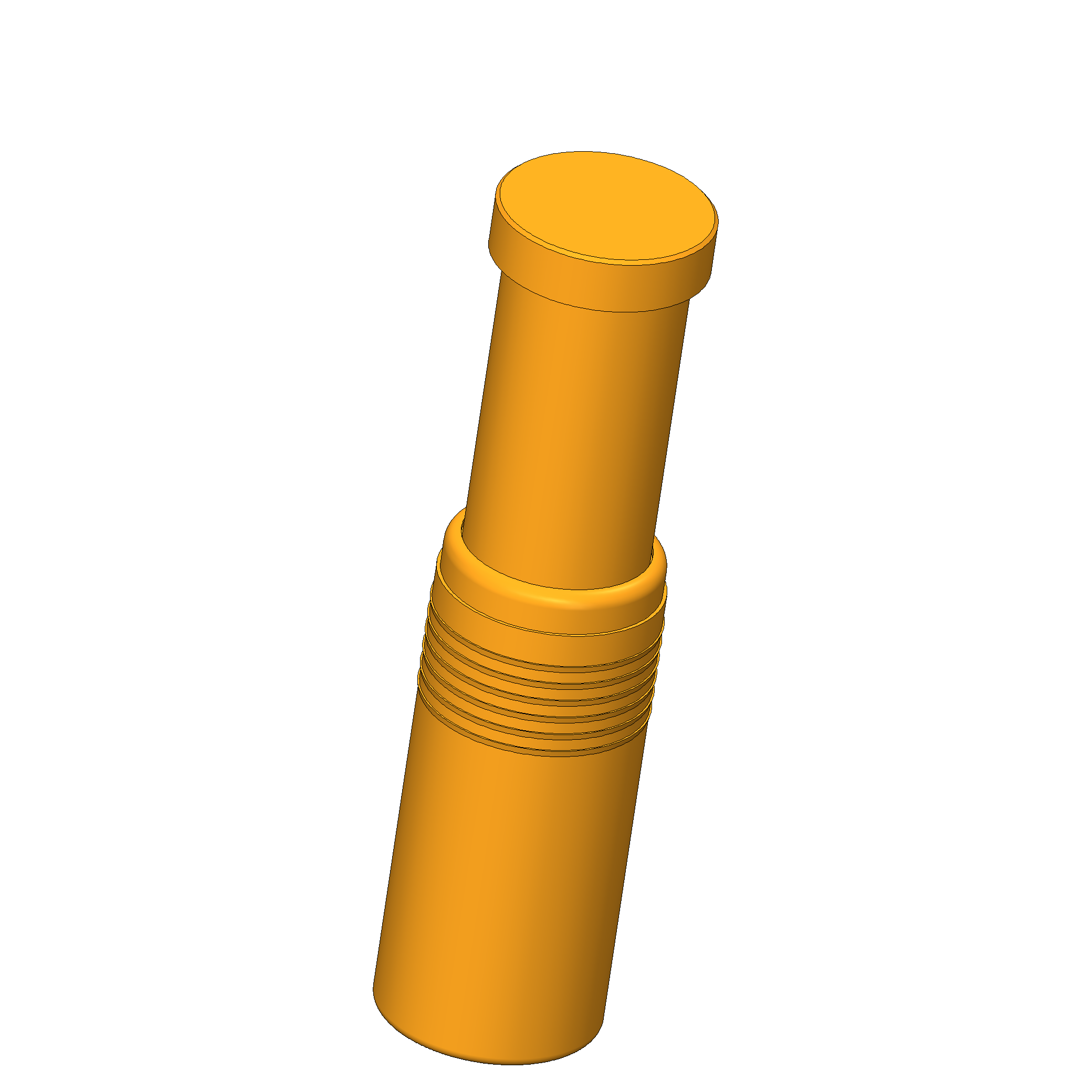

| Baureihe: | GKS-354, GKS-354 SONDER |
| E-Maß / Kragenmaß: | 00 |
| Kopfform: | 02 Flach |
| Temperatur min.: | -100 °C |
| Federkraft bei Arbeitshub: | 4 N |
| Schnellwechselsystem: | nein |
| Kopfdurchmesser: | 5,8 mm |
| Maximaler Hub: | 7,5 mm |
| Temperatur max.: | 200 °C |
| Gesamtlänge: | 24 mm |
| Kontaktierung von: | Bead, Flachkontakt, Pfosten, Pin |
| Kopfform Oberfläche: | U Unveredelt |
| Raster: | 6,5 mm |
| Verdrehgesichert: | nein |
| Kopfform Werkstoff: | 1 Messing |
| Magnetisch: | nein |
| Einbauart: | einpressbar |
| Stifthülsendurchmesser: | 6 mm |
| Einbauhöhe einstellbar: | nein |
Anmelden
Weitere Produkte dieser Baureihe:
Technische Daten
Mechanische Daten
- Gesamtlänge: 24 mm
- Stifthülsendurchmesser: 6 mm
- Maximaler Hub: 7,5 mm
- Federvorspannung: 1,47 N
- E-Maß / Kragenmaß: 00
- Federkraft bei Arbeitshub: 4 N
- Arbeitshub: 6 mm
- Montagebohrung Kontaktträgerplatte (KTP): 6,05 – 6,07 mm
Allgemeine Daten
- Produktgruppe: Prueflingsauflagestifte
- Produktgruppe: Zubehör (GKS / ADA)
- Unterproduktgruppe: Prueflingsauflagestifte
- Baureihe: GKS-354 SONDER
- Baureihe: GKS-354
- Raster: 6,5 mm
- Kontaktierung von: Bead
- Kontaktierung von: Pin
- Kontaktierung von: Flachkontakt
- Kontaktierung von: Pfosten
- Magnetisch: nein
- Einbauart: einpressbar
- Schnellwechselsystem: nein
- Einbauhöhe einstellbar: nein
- Verdrehgesichert: nein
- Temperatur min.: -100 °C
- Temperatur max.: 200 °C
- RoHS-konform: ja

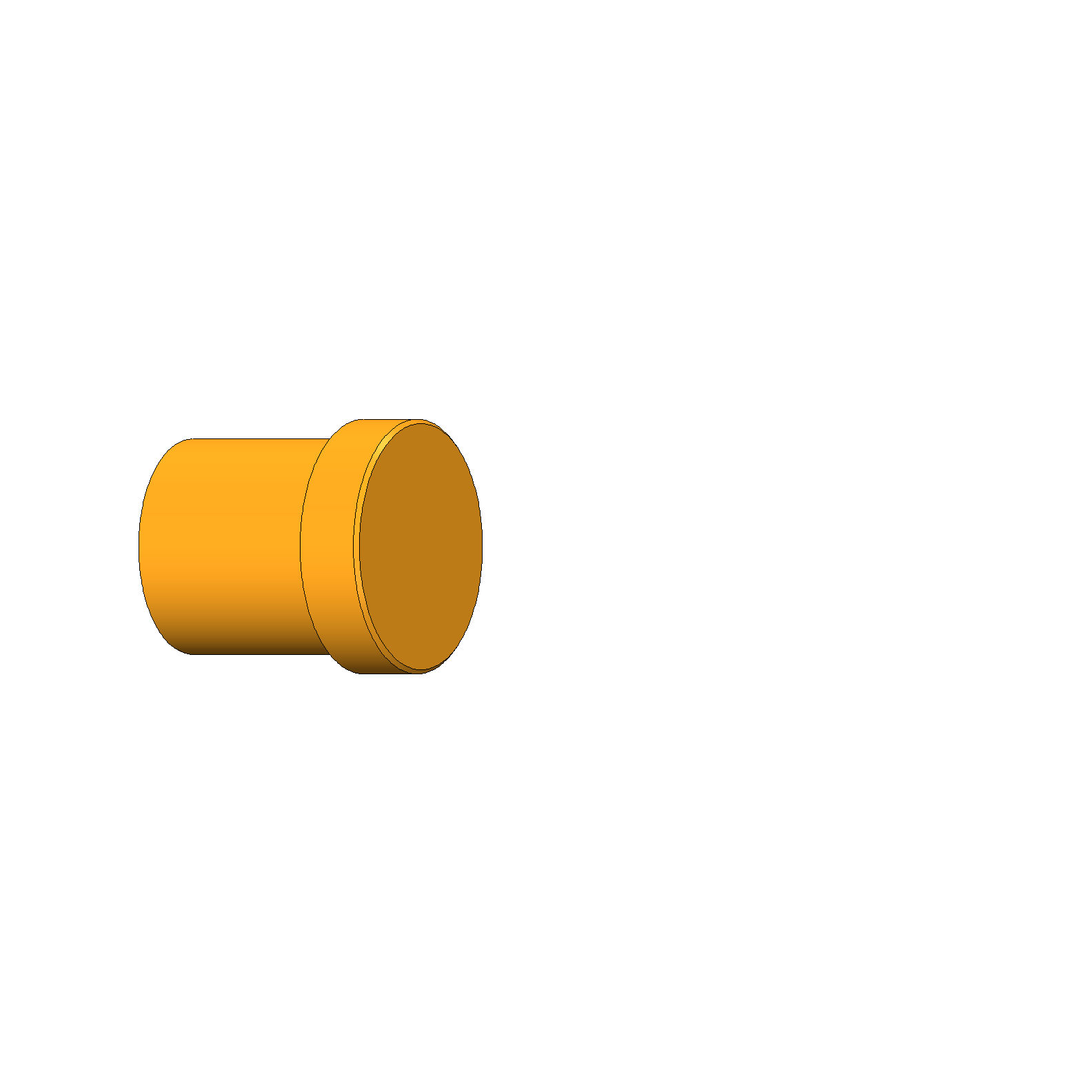

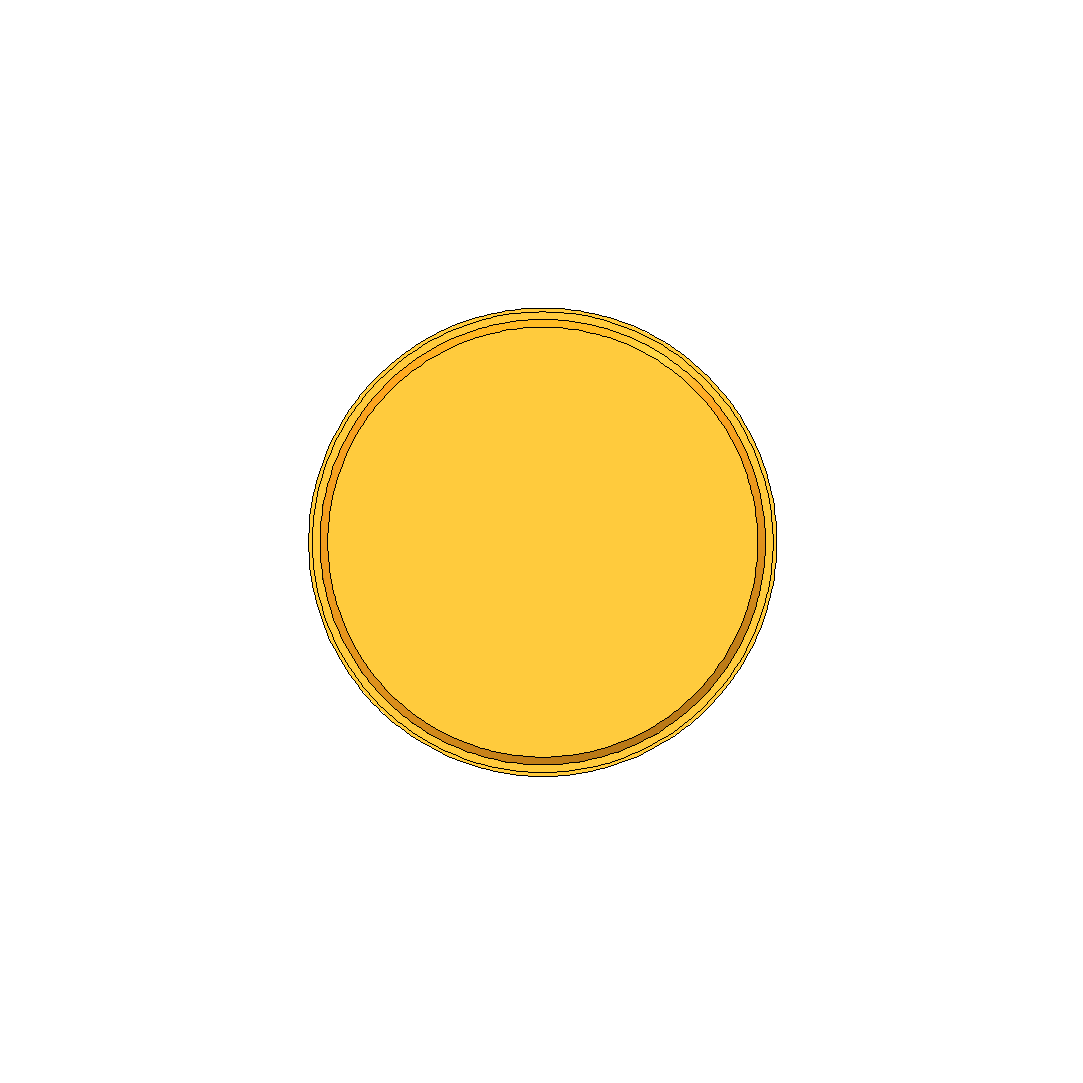

Daten zur Kopfform
- Kopfform: 02 Flach

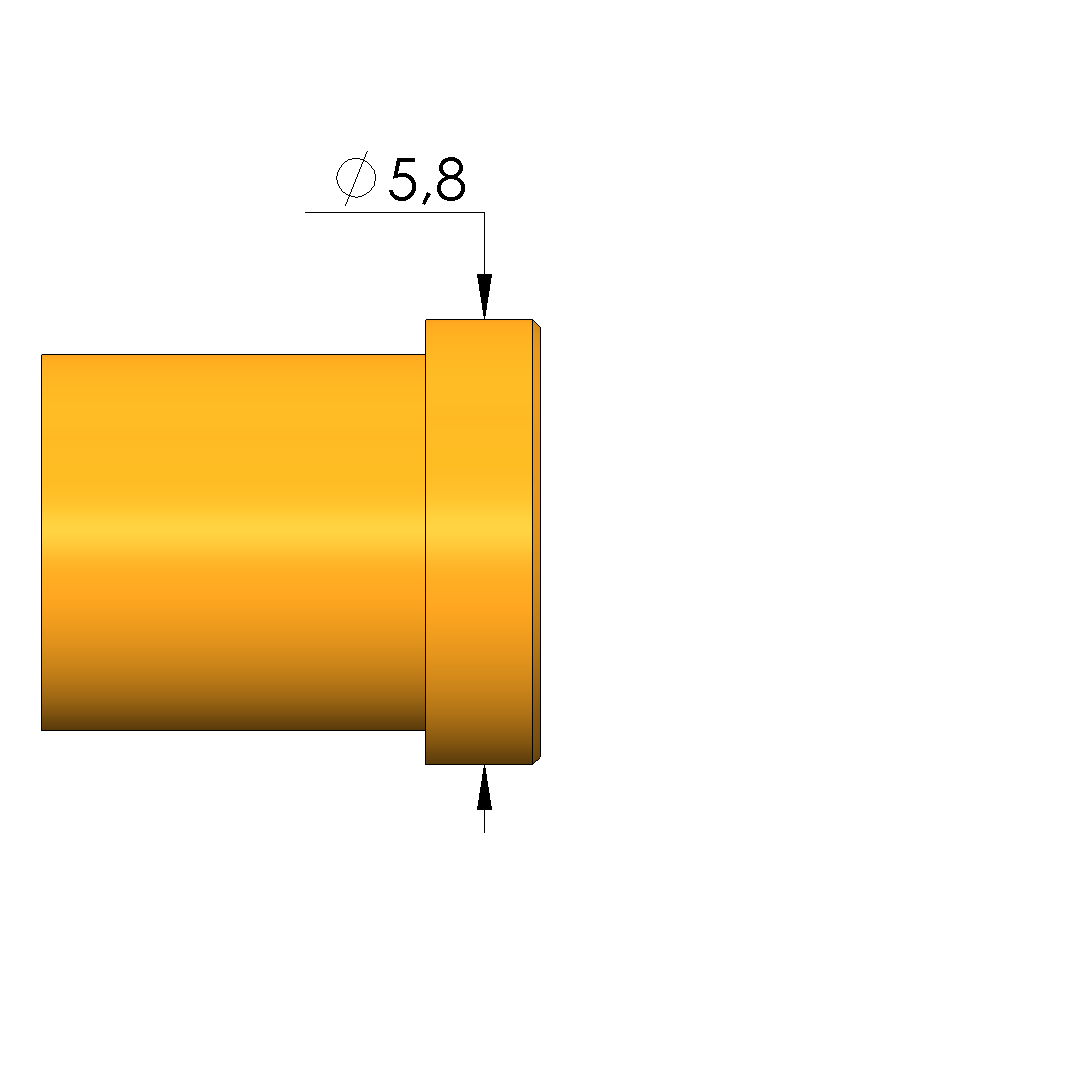

- Kopfdurchmesser: 5,8 mm
- Kopfform Oberfläche: U Unveredelt
- Kopfform Werkstoff: 1 Messing
