Produktinformationen "GKS-204 291 130 N 1510 M"

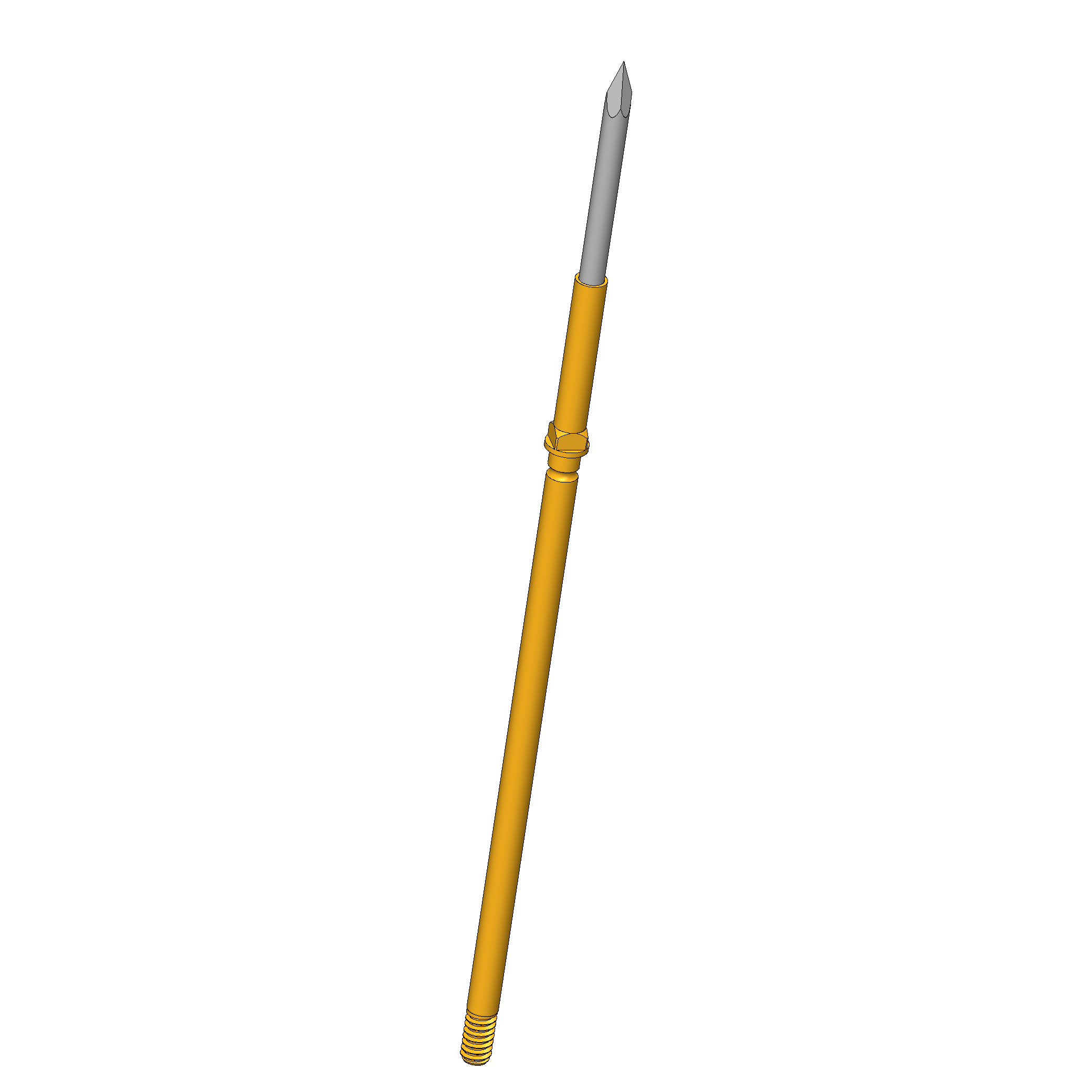

- Schraubkontaktstifte für Anwendungen mit möglichen Vibrationen oder ungewollten Quer- und Längskräften (ein Herauswandern des Kontaktstiftes aus der Kontaktsteckhülse wird sicher vermieden)
- Mittels Drehmomentschrauber und Bit-Werkzeug wird der Schraubkontaktstift sicher in der KS installiert. Dabei wird das notwendige Einschraubmoment über einen Vierkant an der Stifthülse eingeleitet.
| Arbeitshub: | 8 mm |
|---|---|
| Einschraubdrehmoment: | 3 – 5 cNm |
| Einschraubdrehmoment max.: | 5 cNm |
| Einschraubdrehmoment min.: | 3 cNm |
| Federvorspannung: | 0,43 N |
| Passende Kontaktsteckhülse: | KS-204 M |
| RoHS-konform: | ja |
| Produktgruppe: | Einschraubbare GKS, Schraubkontaktstifte |
| Unterproduktgruppe: | Einschraubbare GKS |
| Baureihe: | GKS-204, GKS-204 M einschraubbar |
| E-Maß / Kragenmaß: | 10 |
| Kopfform: | 91 Dolch 40° (4-fach), selbstreinigend |
| Strombelastbarkeit / Nennstrom: | 5 A |
| Temperatur min.: | -40 °C |
| Federkraft bei Arbeitshub: | 1,5 N |
| Schnellwechselsystem: | ja |
| Durchgangswiderstand typisch max.: | 20 mOhm |
| Kopfdurchmesser: | 1,3 mm |
| Maximaler Hub: | 10 mm |
| Temperatur max.: | 80 °C |
| Gesamtlänge: | 59,5 mm |
| Kontaktierung von: | Pad, Via |
| Kopfform Oberfläche: | N Nickel |
| Raster: | 2,54 mm |
| Verdrehgesichert: | nein |
| Kopfform Werkstoff: | 2 Stahl |
| Magnetisch: | ja |
| Einbauart: | einschraubbar |
| Stifthülsendurchmesser: | 1,65 mm |
| Einbauhöhe einstellbar: | nein |
Anmelden
Produkt Details
- Schraubkontaktstifte für Anwendungen mit möglichen Vibrationen oder ungewollten Quer- und Längskräften (ein Herauswandern des Kontaktstiftes aus der Kontaktsteckhülse wird sicher vermieden)
- Mittels Drehmomentschrauber und Bit-Werkzeug wird der Schraubkontaktstift sicher in der KS installiert. Dabei wird das notwendige Einschraubmoment über einen Vierkant an der Stifthülse eingeleitet.
Weitere Produkte dieser Baureihe:
Technische Daten
Mechanische Daten
- Gesamtlänge: 59,5 mm
- Stifthülsendurchmesser: 1,65 mm
- Maximaler Hub: 10 mm
- Federvorspannung: 0,43 N
- E-Maß / Kragenmaß: 10
- Federkraft bei Arbeitshub: 1,5 N
- Arbeitshub: 8 mm
Allgemeine Daten
- Einschraubdrehmoment max.: 5 cNm
- Einschraubdrehmoment min.: 3 cNm
- Produktgruppe: Einschraubbare GKS
- Produktgruppe: Schraubkontaktstifte
- Unterproduktgruppe: Einschraubbare GKS
- Baureihe: GKS-204 M einschraubbar
- Baureihe: GKS-204
- Raster: 2,54 mm
- Kontaktierung von: Pad
- Kontaktierung von: Via
- Magnetisch: ja
- Einbauart: einschraubbar
- Schnellwechselsystem: ja
- Einbauhöhe einstellbar: nein
- Verdrehgesichert: nein
- Einschraubdrehmoment: 3 – 5 cNm
- Passende Kontaktsteckhülse: KS-204 M
- Temperatur min.: -40 °C
- Temperatur max.: 80 °C
- RoHS-konform: ja
Elektrische Daten
- Strombelastbarkeit / Nennstrom: 5 A
- Durchgangswiderstand typisch max.: 20 mOhm

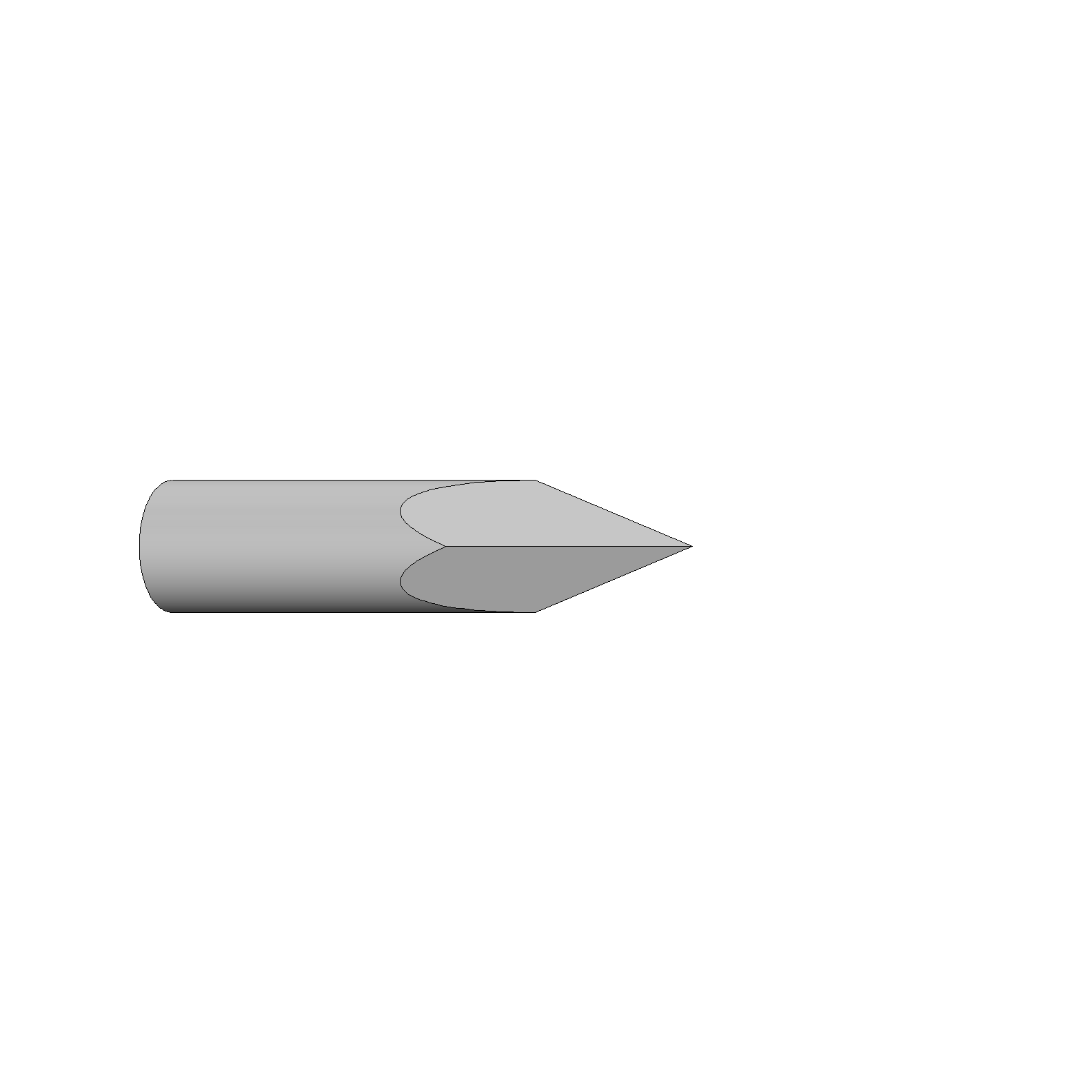

Daten zur Kopfform

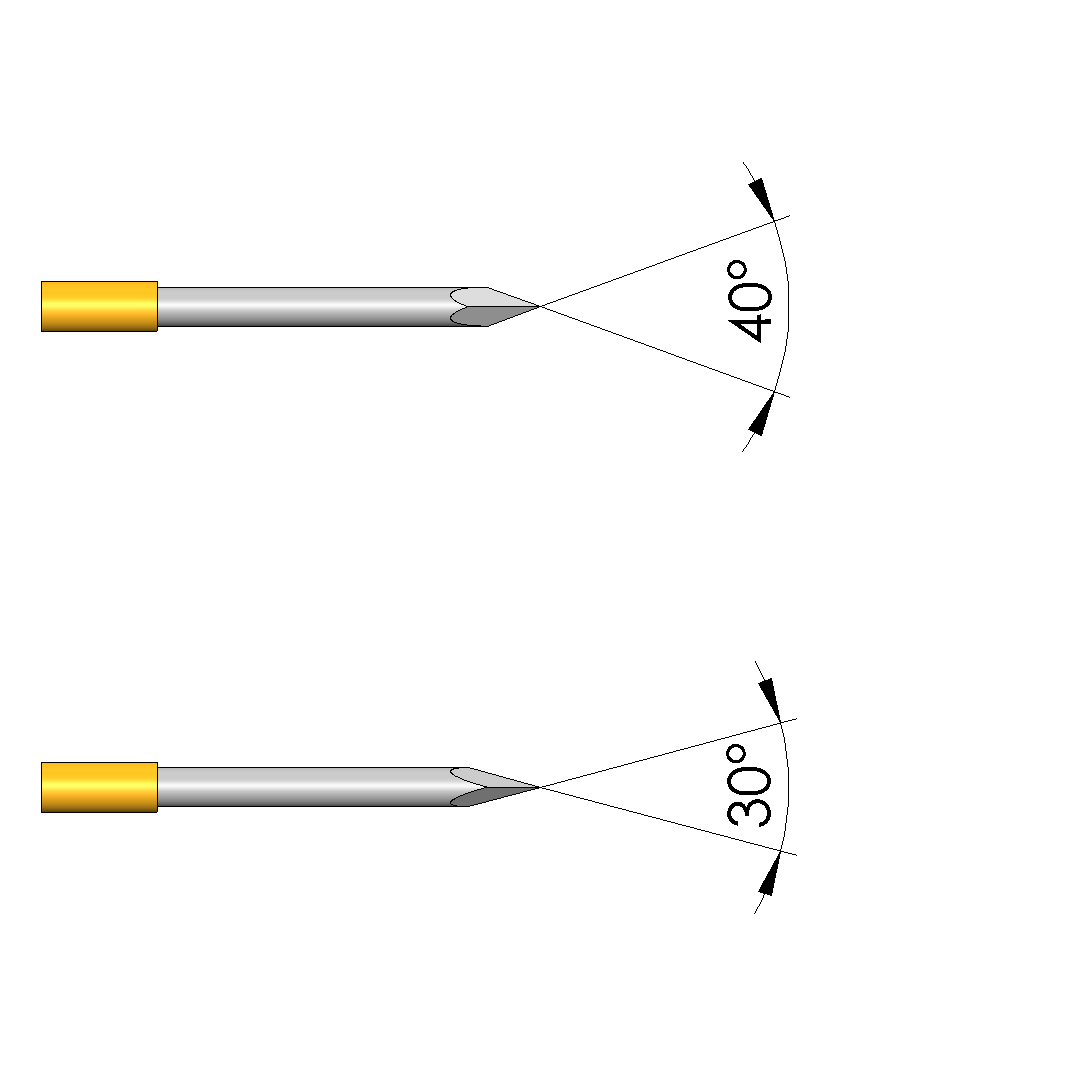

- Kopfform: 91 Dolch 40° (4-fach), selbstreinigend
- Kopfdurchmesser: 1,3 mm
- Kopfform Oberfläche: N Nickel
- Kopfform Werkstoff: 2 Stahl
