Produktinformationen "GKS-135 209 050 N 2800"
- Langhub-Kontaktstift zur Durchführung von kombiniertem ICT- und FCT in einem 2-Stufen-Adapter
- Für einen optimalen Kontakt an den Prüfpunkten (z.B. PADs, VIAs, und PINs) stehen verschiedene Kopfformen in unterschiedlichen Durchmessern und Veredelungen zur Auswahl. Ebenso diverse Federkräfte.
- Zur Einstellung der optimalen Hubverhältnisse im Prüfadapter können durch Kombination von Kontaktstift und Kontaktsteckhülse unterschiedliche Einbauhöhen realisiert werden
| Arbeitshub: | 9,3 mm |
|---|---|
| Federvorspannung: | 0,37 N |
| Passende Kontaktsteckhülse: | KS-100 |
| RoHS-konform: | ja |
| Produktgruppe: | Langhub-GKS, Noch nicht angepasst (170502) |
| Unterproduktgruppe: | Langhub-GKS |
| Baureihe: | GKS-135 |
| E-Maß / Kragenmaß: | 00 |
| Kopfform: | 09 Flexible Spitze / Nadel, selbstreinigend |
| Strombelastbarkeit / Nennstrom: | 5 A |
| Temperatur min.: | -40 °C |

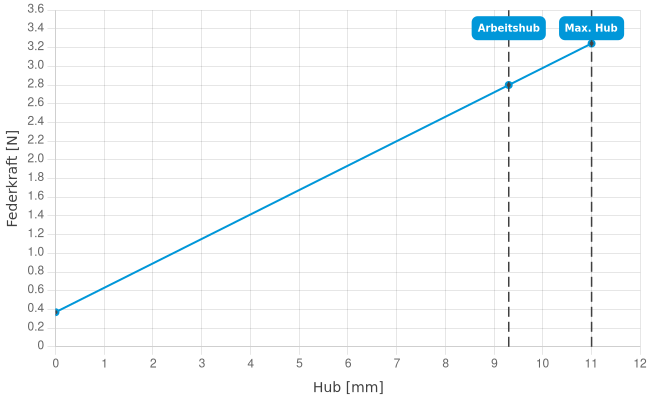

| Federkraft bei Arbeitshub: | 2,8 N |
| Schnellwechselsystem: | ja |
| Durchgangswiderstand typisch max.: | 30 mOhm |
| Kopfdurchmesser: | 0,5 mm |
| Maximaler Hub: | 11 mm |
| Temperatur max.: | 80 °C |
| Gesamtlänge: | 40,7 mm |
| Kontaktierung von: | Pad, Pin |
| Kopfform Oberfläche: | N Nickel |
| Raster: | 2,54 mm |
| Verdrehgesichert: | nein |
| Kopfform Werkstoff: | 2 Stahl |
| Magnetisch: | ja |
| Einbauart: | steckbar |
| Stifthülsendurchmesser: | 1,37 mm |
| Einbauhöhe einstellbar: | nein |
Anmelden
Produkt Details
- Langhub-Kontaktstift zur Durchführung von kombiniertem ICT- und FCT in einem 2-Stufen-Adapter
- Für einen optimalen Kontakt an den Prüfpunkten (z.B. PADs, VIAs, und PINs) stehen verschiedene Kopfformen in unterschiedlichen Durchmessern und Veredelungen zur Auswahl. Ebenso diverse Federkräfte.
- Zur Einstellung der optimalen Hubverhältnisse im Prüfadapter können durch Kombination von Kontaktstift und Kontaktsteckhülse unterschiedliche Einbauhöhen realisiert werden
Weitere Produkte dieser Baureihe:
Technische Daten
Daten zur Kopfform
- Kopfform: 09 Flexible Spitze / Nadel, selbstreinigend
- Kopfdurchmesser: 0,5 mm
- Kopfform Oberfläche: N Nickel
- Kopfform Werkstoff: 2 Stahl
Allgemeine Daten
- Produktgruppe: Noch nicht angepasst (170502)
- Produktgruppe: Langhub-GKS
- Unterproduktgruppe: Langhub-GKS
- Baureihe: GKS-135
- Raster: 2,54 mm
- Kontaktierung von: Pin
- Kontaktierung von: Pad
- Magnetisch: ja
- Einbauart: steckbar
- Schnellwechselsystem: ja
- Einbauhöhe einstellbar: nein
- Verdrehgesichert: nein
- Passende Kontaktsteckhülse: KS-100
- Temperatur min.: -40 °C
- Temperatur max.: 80 °C
- RoHS-konform: ja
Elektrische Daten
- Strombelastbarkeit / Nennstrom: 5 A
- Durchgangswiderstand typisch max.: 30 mOhm
Mechanische Daten
- Gesamtlänge: 40,7 mm
- Stifthülsendurchmesser: 1,37 mm
- Maximaler Hub: 11 mm
- Federvorspannung: 0,37 N
- E-Maß / Kragenmaß: 00
- Federkraft bei Arbeitshub: 2,8 N
- Arbeitshub: 9,3 mm
