Produktinformationen "GKS-103 103 400 A 5002 MC"
- Schraubkontaktstifte für Anwendungen mit möglichen Vibrationen oder ungewollten Quer- und Längskräften (ein Herauswandern des Kontaktstiftes aus der Kontaktsteckhülse wird sicher vermieden)
- Mittels Drehmomentschrauber und Bit-Werkzeug wird der Schraubkontaktstift sicher in der KS installiert. Dabei wird das notwendige Einschraubmoment über einen Vierkant an der Stifthülse eingeleitet.
- Varianten mit Edelstahlfeder für Temperaturen von -100 °C bis +200 °C verfügbar
| Arbeitshub: | 4,8 mm |
|---|---|
| Einschraubdrehmoment: | 10 – 20 cNm |
| Einschraubdrehmoment max.: | 20 cNm |
| Einschraubdrehmoment min.: | 10 cNm |
| Federvorspannung: | 1,47 N |
| Passende Kontaktsteckhülse: | KS-103 M, KS-500 M |
| RoHS-konform: | ja |
| Produktgruppe: | Einschraubbare GKS, Schraubkontaktstifte |
| Unterproduktgruppe: | Einschraubbare GKS |

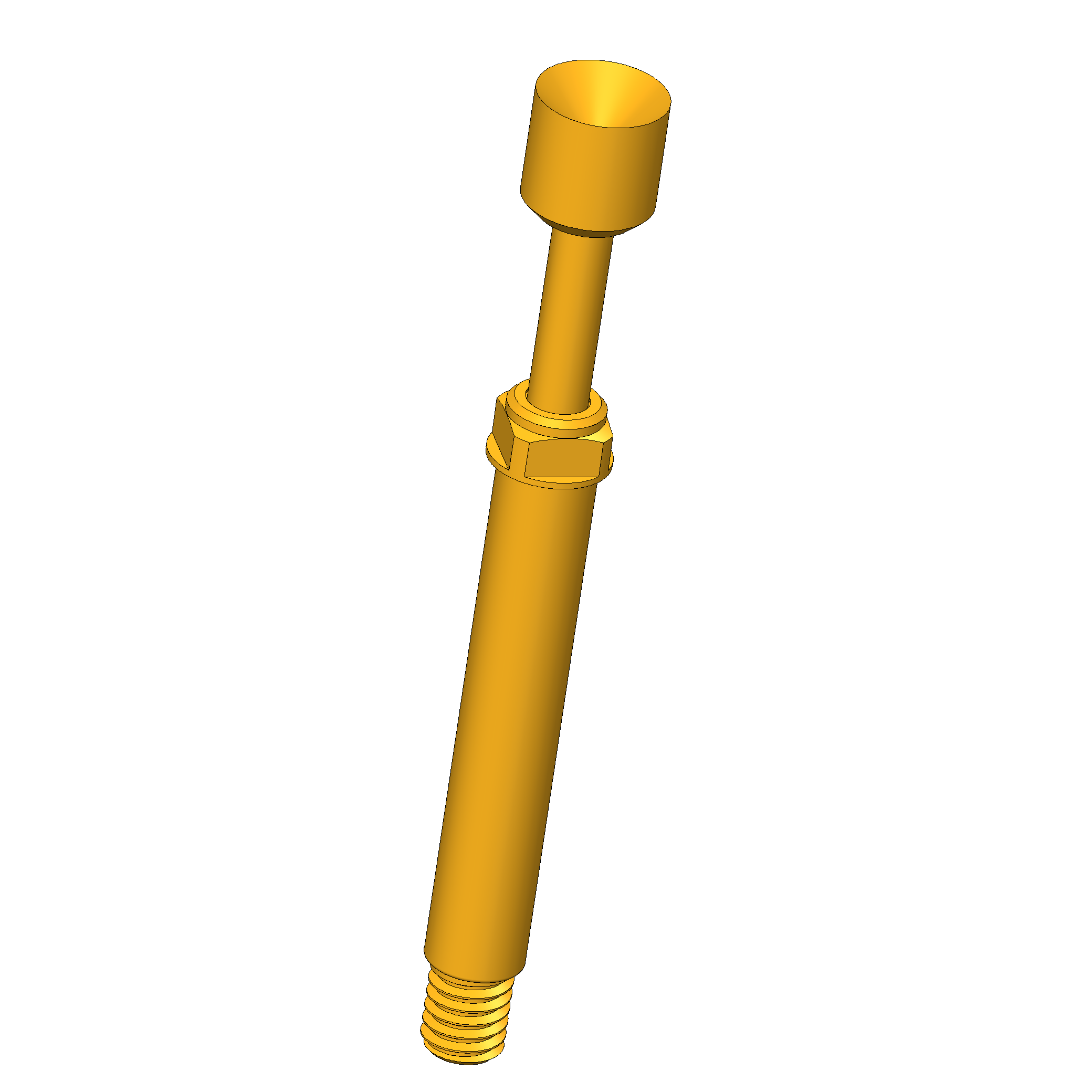

| Baureihe: | GKS-103, GKS-103 M einschraubbar |
| E-Maß / Kragenmaß: | 02 |
| Kopfform: | 03 Innenkegel |
| Strombelastbarkeit / Nennstrom: | 5 A |
| Temperatur min.: | -100 °C |
| Federkraft bei Arbeitshub: | 5 N |
| Schnellwechselsystem: | ja |
| Durchgangswiderstand typisch max.: | 100 mOhm |
| Kopfdurchmesser: | 4 mm |
| Maximaler Hub: | 6 mm |
| Temperatur max.: | 200 °C |
| Gesamtlänge: | 32,3 mm |
| Kontaktierung von: | Pfosten, Pin |
| Kopfform Oberfläche: | A Gold |
| Raster: | 4,5 mm |
| Verdrehgesichert: | nein |
| Kopfform Werkstoff: | 1 Messing |
| Magnetisch: | ja |
| Einbauart: | einschraubbar |
| Stifthülsendurchmesser: | 3 mm |
| Einbauhöhe einstellbar: | nein |
Anmelden
Produkt Details
- Schraubkontaktstifte für Anwendungen mit möglichen Vibrationen oder ungewollten Quer- und Längskräften (ein Herauswandern des Kontaktstiftes aus der Kontaktsteckhülse wird sicher vermieden)
- Mittels Drehmomentschrauber und Bit-Werkzeug wird der Schraubkontaktstift sicher in der KS installiert. Dabei wird das notwendige Einschraubmoment über einen Vierkant an der Stifthülse eingeleitet.
- Varianten mit Edelstahlfeder für Temperaturen von -100 °C bis +200 °C verfügbar
Weitere Produkte dieser Baureihe:
Technische Daten
Allgemeine Daten
- Einschraubdrehmoment min.: 10 cNm
- Einschraubdrehmoment max.: 20 cNm
- Produktgruppe: Einschraubbare GKS
- Produktgruppe: Schraubkontaktstifte
- Unterproduktgruppe: Einschraubbare GKS
- Baureihe: GKS-103 M einschraubbar
- Baureihe: GKS-103
- Raster: 4,5 mm
- Kontaktierung von: Pin
- Kontaktierung von: Pfosten
- Magnetisch: ja
- Einbauart: einschraubbar
- Schnellwechselsystem: ja
- Einbauhöhe einstellbar: nein
- Verdrehgesichert: nein
- Einschraubdrehmoment: 10 – 20 cNm
- Passende Kontaktsteckhülse: KS-103 M
- Passende Kontaktsteckhülse: KS-500 M
- Temperatur min.: -100 °C
- Temperatur max.: 200 °C
- RoHS-konform: ja
Mechanische Daten
- Gesamtlänge: 32,3 mm
- Stifthülsendurchmesser: 3 mm
- Maximaler Hub: 6 mm
- Federvorspannung: 1,47 N
- E-Maß / Kragenmaß: 02
- Federkraft bei Arbeitshub: 5 N
- Arbeitshub: 4,8 mm
Elektrische Daten
- Strombelastbarkeit / Nennstrom: 5 A
- Durchgangswiderstand typisch max.: 100 mOhm

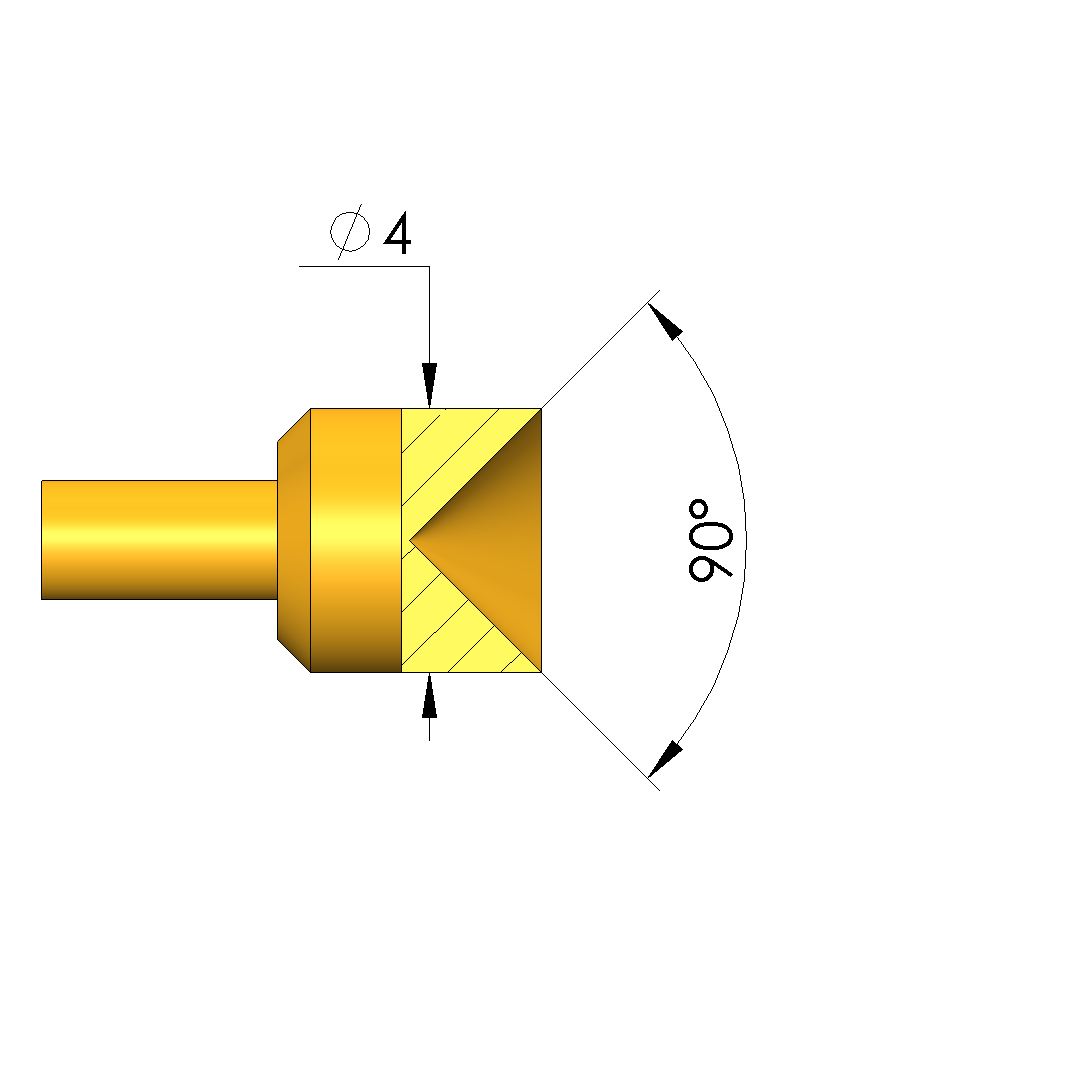

Daten zur Kopfform

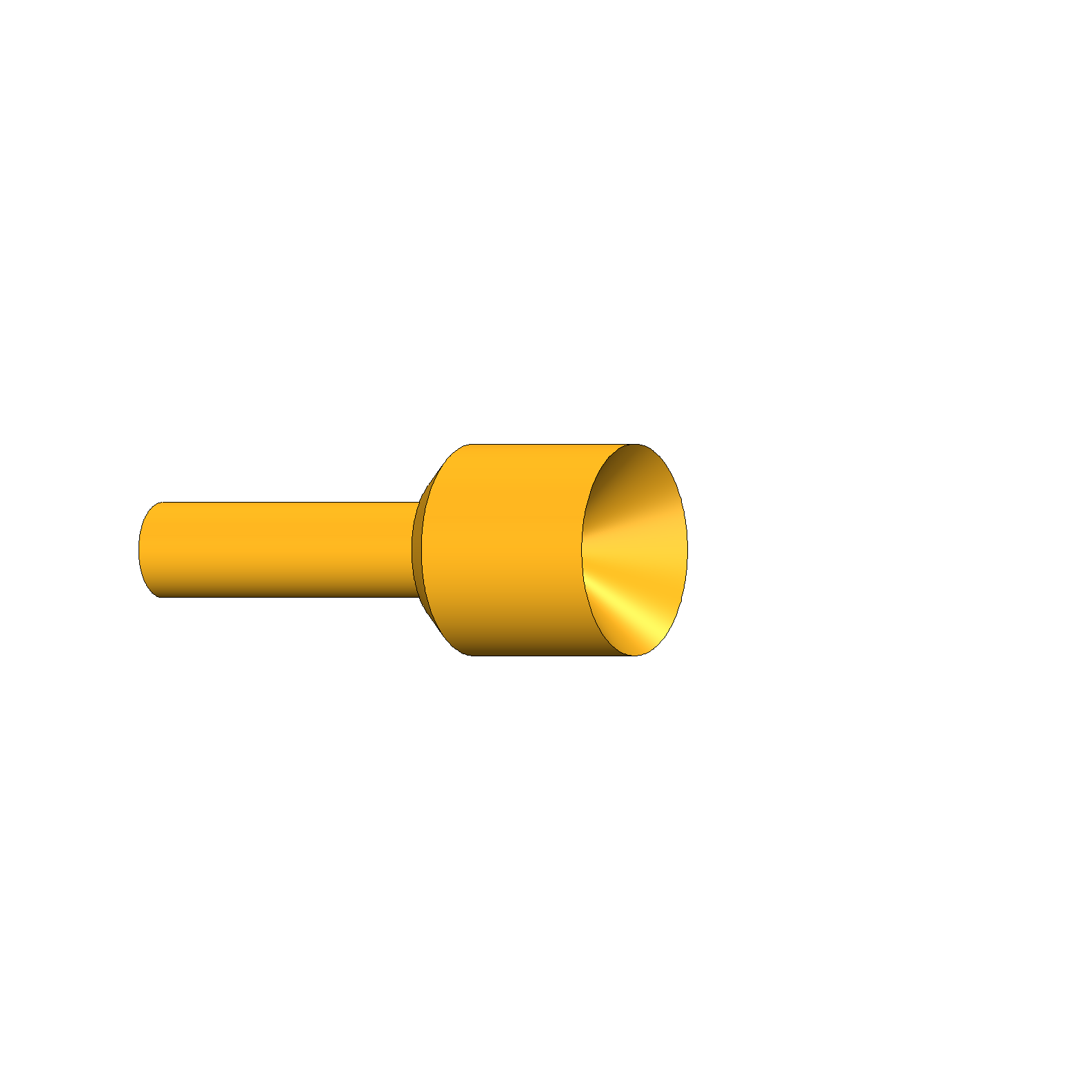

- Kopfform: 03 Innenkegel
- Kopfdurchmesser: 4 mm
- Kopfform Oberfläche: A Gold
- Kopfform Werkstoff: 1 Messing
