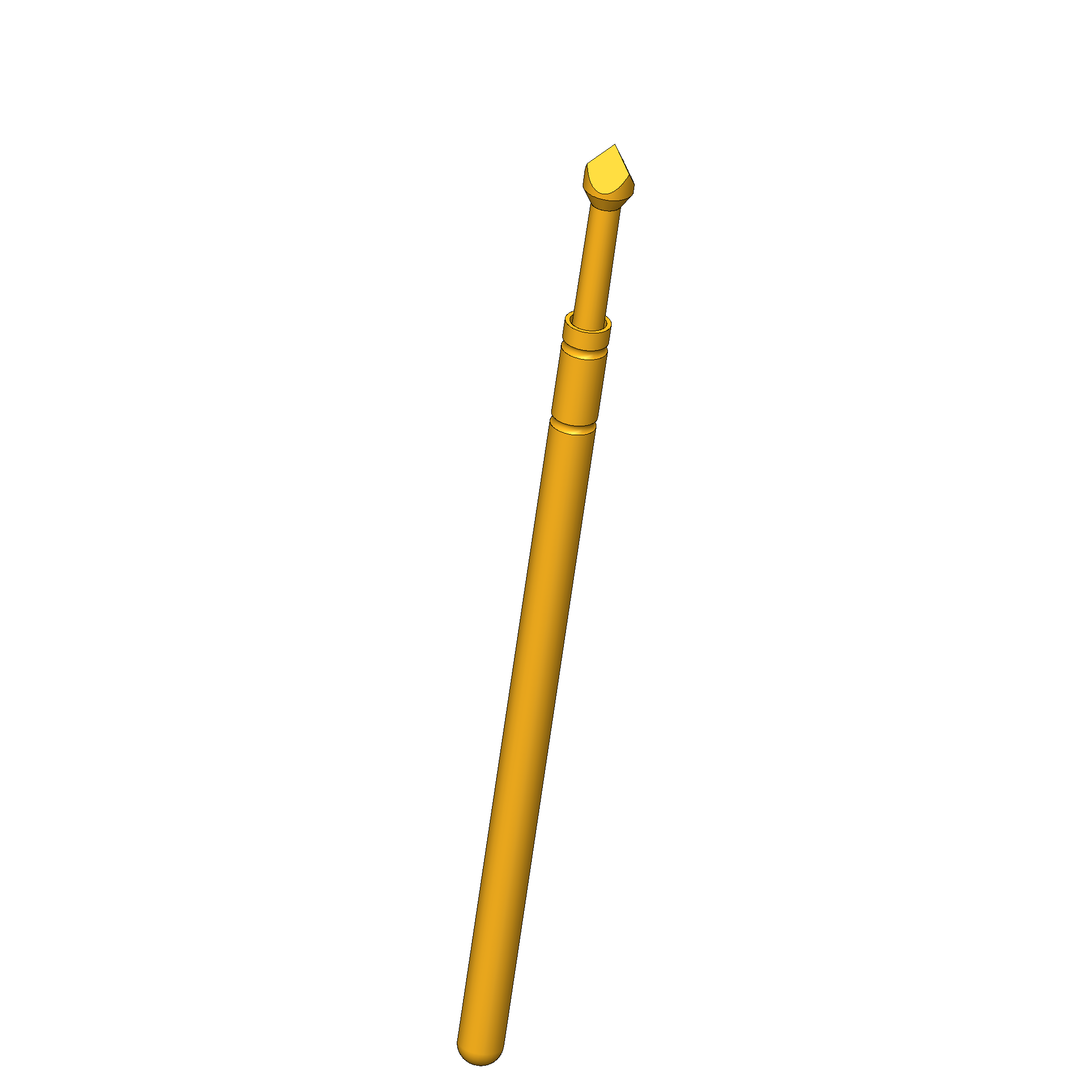

Gefederter Kontaktstift

GKS-100 357 150 A 1000

Name: GKS-100 357 150 A 1000
SKU: GKS-100-0367
Availability: InStock

Produkt-Nr. GKS-100-0367

Produkt verfügbar

Bitte melden Sie sich an, um den Preis anzuzeigen!

Downloads

Produktinformation

Alle

Datenblätter

INGUN_GKS-100_357_150_A_1000_GKS-100-0367_Datasheet

DE 0.32MB pdf

Produktdatenblatt

Datenblätter

INGUN_GKS-100_357_150_A_1000_GKS-100-0367_Datasheet

DE 0.32MB pdf

Geometriedaten

Alle

CAD-Daten

INGUN_GKS-100_357_150_A_xx00.STEP

DE 0.43MB STEP

Datenblätter

DE 0.32MB pdf

INGUN_GKS-100_357_150_A_1000_GKS-100-0367_Datasheet

Datenblätter

DE 0.32MB pdf

INGUN_GKS-100_357_150_A_1000_GKS-100-0367_Datasheet

CAD-Daten

DE 0.43MB STEP

INGUN_GKS-100_357_150_A_xx00.STEP

Produktinformationen "GKS-100 357 150 A 1000"

Millionenfach bewährte Kontaktstifte zur Kontaktierung von PCBs
Für einen optimalen Kontakt an den Prüfpunkten (z.B. PADs, VIAs, und PINs) stehen verschiedene Kopfformen in unterschiedlichen Durchmessern und Veredelungen zur Auswahl.
Diverse Federkräfte verfügbar sowie Varianten mit Edelstahlfeder für hohe Temperaturen
Zur Einstellung der optimalen Hubverhältnisse im Prüfadapter können durch Kombination von Kontaktstift und Kontaktsteckhülse unterschiedliche Einbauhöhen realisiert werden

Arbeitshub:	3 mm
Federvorspannung:	0,35 N
Passende Kontaktsteckhülse:	KS-100
RoHS-konform:	ja
Produktgruppe:	Schnittstellen Kontaktstifte, Zubehör (GKS / ADA)
Unterproduktgruppe:	Schnittstellen Kontaktstifte
Baureihe:	GKS-100
E-Maß / Kragenmaß:	00

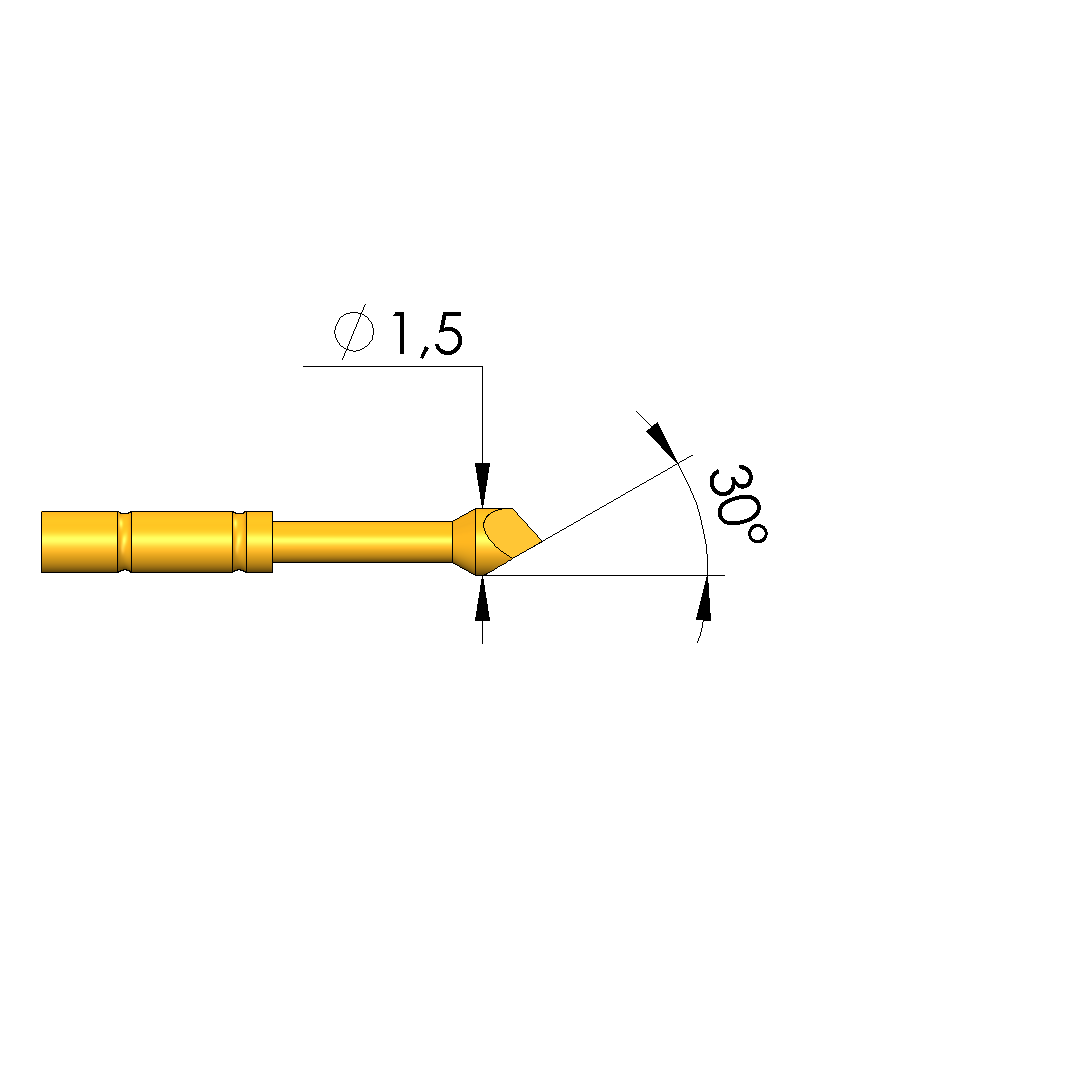

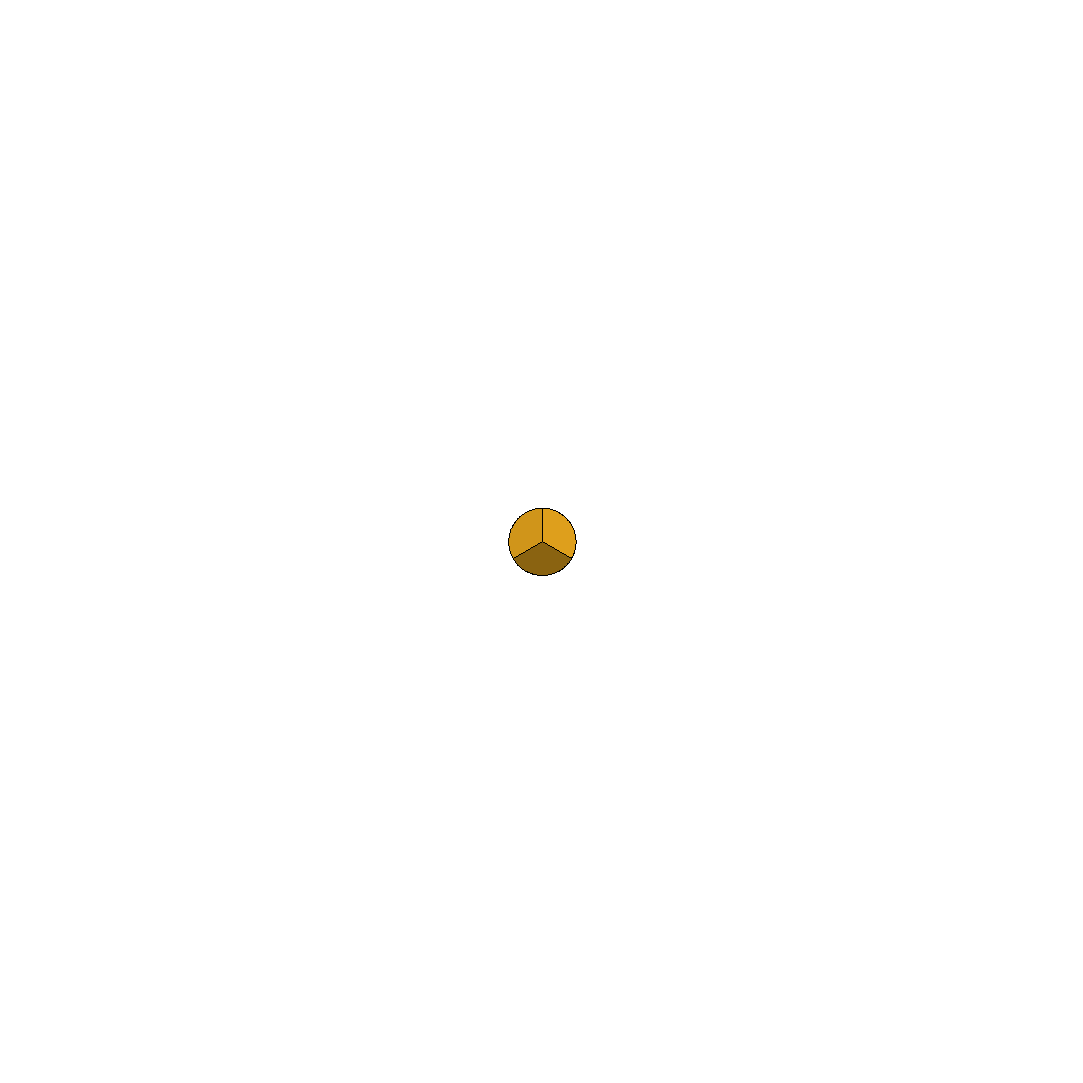

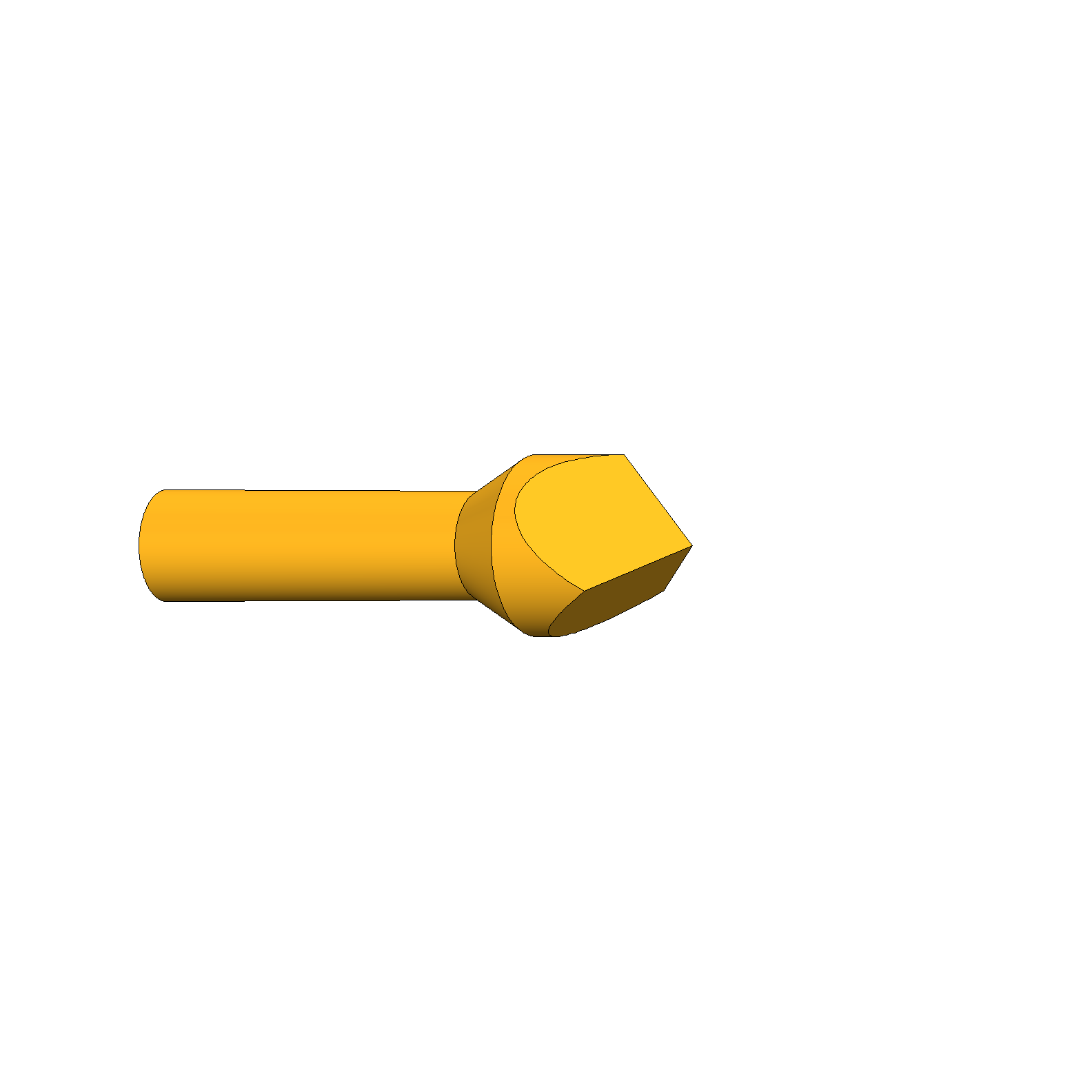

Kopfform:	57 Dreikant, Winkel 30°, selbstreinigend, Sonderlänge
Strombelastbarkeit / Nennstrom:	5 A
Temperatur min.:	-40 °C
Federkraft bei Arbeitshub:	1,2 N
Schnellwechselsystem:	ja
Durchgangswiderstand typisch max.:	20 mOhm
Kopfdurchmesser:	1,5 mm
Maximaler Hub:	4 mm
Temperatur max.:	80 °C

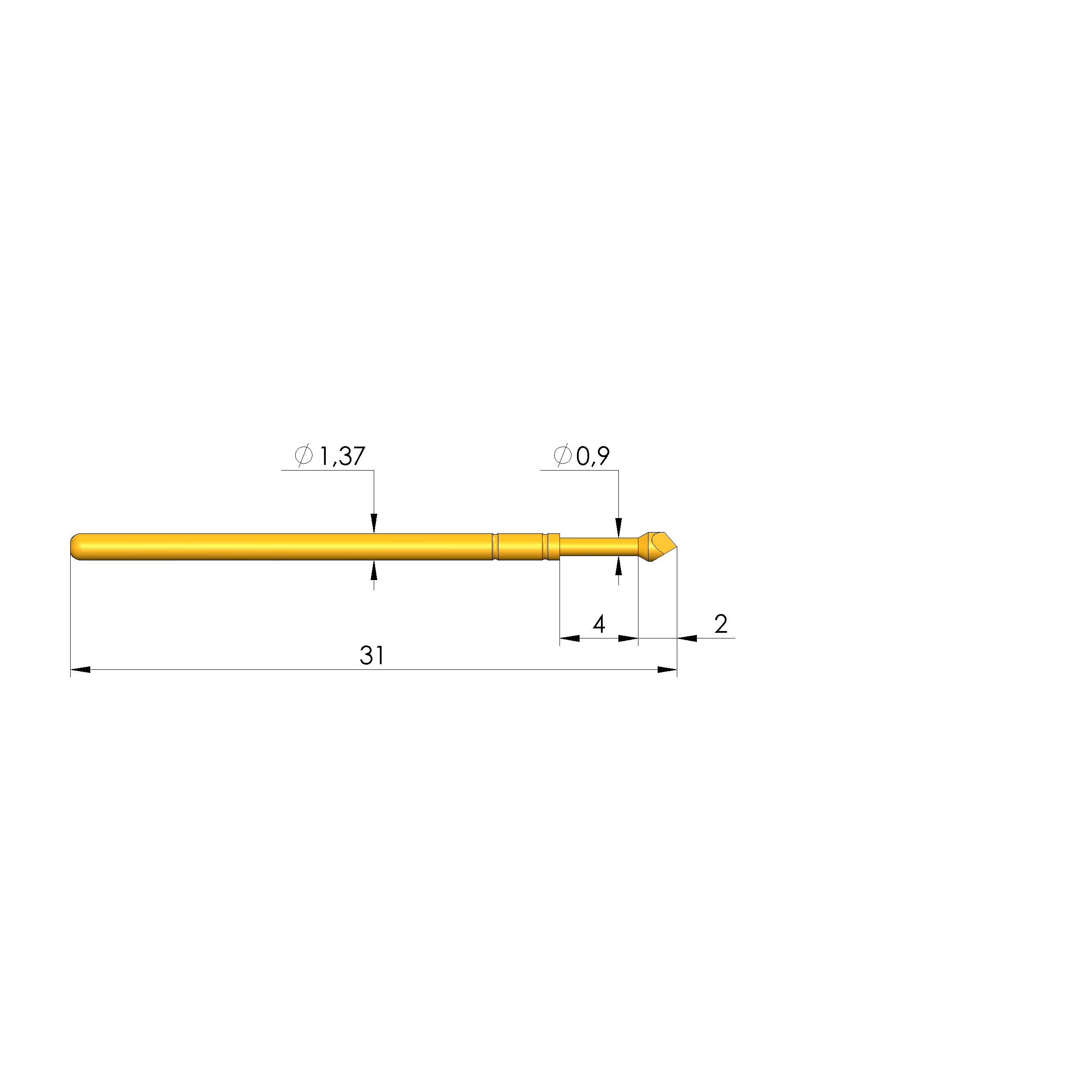

Gesamtlänge:	31 mm
Kontaktierung von:	Pad, Via
Kopfform Oberfläche:	A Gold
Raster:	2,54 mm
Verdrehgesichert:	nein
Kopfform Werkstoff:	3 CuBe
Magnetisch:	ja
Einbauart:	steckbar
Stifthülsendurchmesser:	1,37 mm
Einbauhöhe einstellbar:	nein
