Produktinformationen "GKS-098 329 300 R 5007"
| Arbeitshub: | 4 mm |
|---|---|
| Federvorspannung: | 1,49 N |
| Passende Kontaktsteckhülse: | KS-103, KS-103 23 |
| RoHS-konform: | ja |
| Produktgruppe: | Schraubkontaktstifte, Verdrehgesicherte GKS |
| Unterproduktgruppe: | Verdrehgesicherte GKS |
| Baureihe: | GKS-098 |
| E-Maß / Kragenmaß: | 07 |
| Kopfform: | 29 Spatel, flach, stirnseitig plan |
| Strombelastbarkeit / Nennstrom: | 10 A |
| Temperatur min.: | -40 °C |

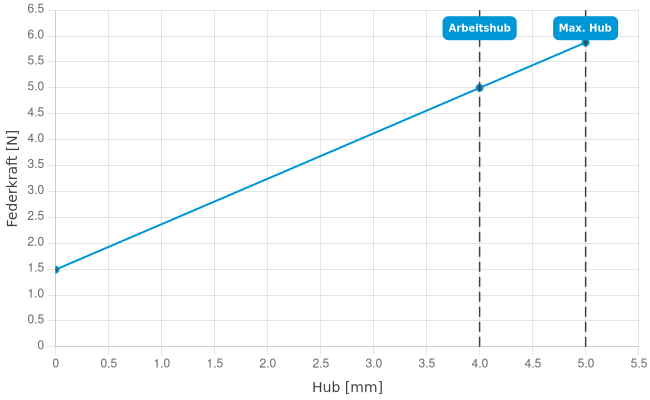

| Federkraft bei Arbeitshub: | 5 N |
| Schnellwechselsystem: | ja |
| Durchgangswiderstand typisch max.: | 30 mOhm |
| Kopfdurchmesser: | 3 mm |
| Maximaler Hub: | 5 mm |
| Temperatur max.: | 80 °C |
| Gesamtlänge: | 28,6 mm |
| Kontaktierung von: | Weiblicher Konnektor |
| Kopfform Oberfläche: | R Rhodium |
| Raster: | 4 mm |
| Verdrehgesichert: | ja |
| Kopfform Werkstoff: | 3 CuBe |
| Magnetisch: | ja |
| Einbauart: | steckbar |
| Stifthülsendurchmesser: | 3 mm |
| Spatelbreite: | 0,7 mm |
| Spatellänge: | 6,5 mm |
| Einbauhöhe einstellbar: | nein |
Anmelden
Weitere Produkte dieser Baureihe:
Technische Daten
Mechanische Daten
- Gesamtlänge: 28,6 mm
- Stifthülsendurchmesser: 3 mm
- Maximaler Hub: 5 mm
- Federvorspannung: 1,49 N
- E-Maß / Kragenmaß: 07
- Federkraft bei Arbeitshub: 5 N
- Arbeitshub: 4 mm
Allgemeine Daten
- Produktgruppe: Verdrehgesicherte GKS
- Produktgruppe: Schraubkontaktstifte
- Unterproduktgruppe: Verdrehgesicherte GKS
- Baureihe: GKS-098
- Raster: 4 mm
- Kontaktierung von: Weiblicher Konnektor
- Magnetisch: ja
- Einbauart: steckbar
- Schnellwechselsystem: ja
- Einbauhöhe einstellbar: nein
- Verdrehgesichert: ja
- Passende Kontaktsteckhülse: KS-103
- Passende Kontaktsteckhülse: KS-103 23
- Temperatur min.: -40 °C
- Temperatur max.: 80 °C
- RoHS-konform: ja
Elektrische Daten
- Strombelastbarkeit / Nennstrom: 10 A
- Durchgangswiderstand typisch max.: 30 mOhm
Daten zur Kopfform
- Kopfform: 29 Spatel, flach, stirnseitig plan
- Kopfdurchmesser: 3 mm
- Kopfform Oberfläche: R Rhodium
- Kopfform Werkstoff: 3 CuBe
- Spatelbreite: 0,7 mm
- Spatellänge: 6,5 mm
