Produktinformationen "GKS-080 303 080 A 0805"
| Arbeitshub: | 3 mm |
|---|---|
| Federvorspannung: | 0,22 N |
| RoHS-konform: | ja |
| Produktgruppe: | Finepitch, ICT / FCT (Incircuit- und Funktionstest) |
| Unterproduktgruppe: | Finepitch |

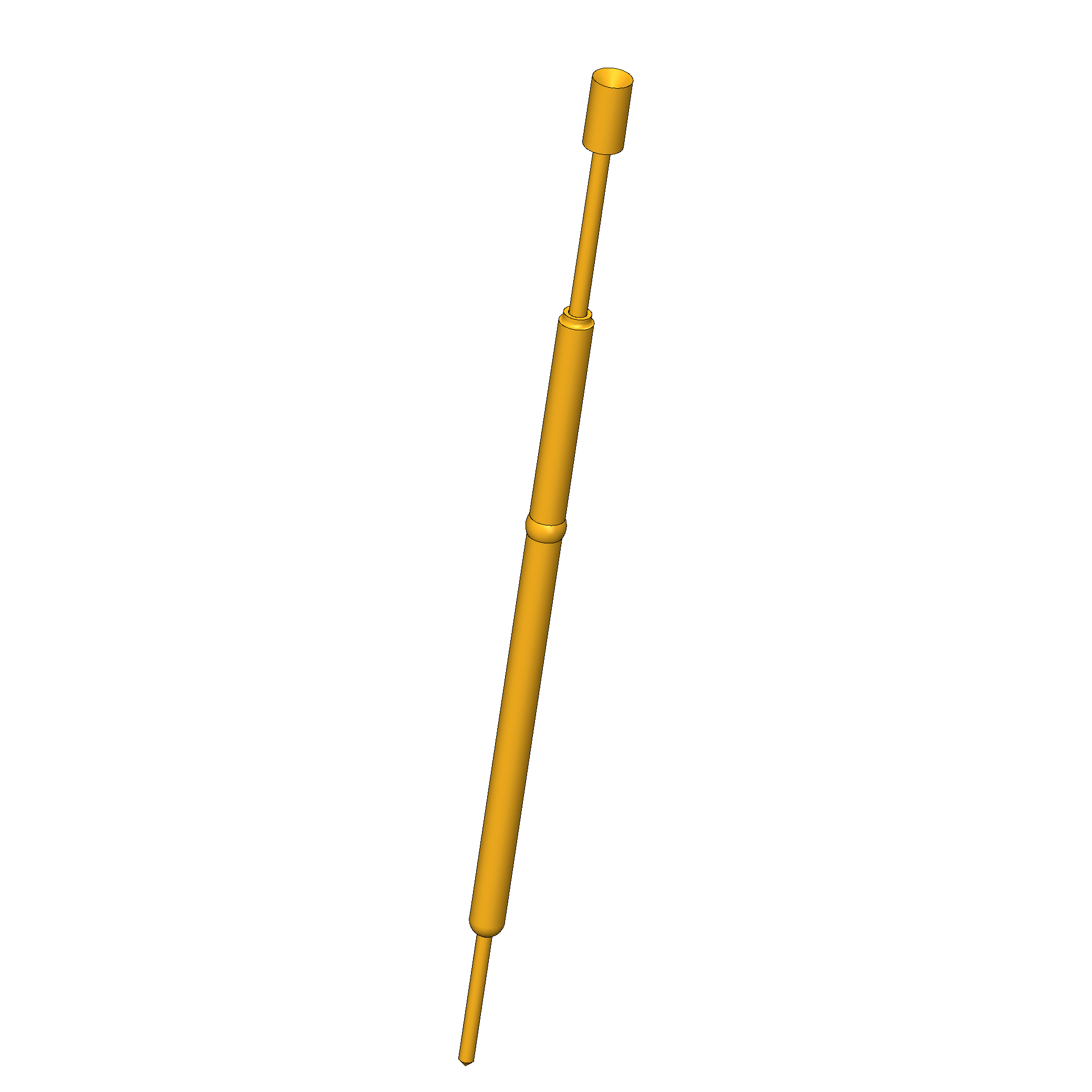

| Baureihe: | GKS-080, GKS-080 mit Federpin |
| E-Maß / Kragenmaß: | 05 |
| Kopfform: | 03 Innenkegel |
| Strombelastbarkeit / Nennstrom: | 3 A |
| Temperatur min.: | -40 °C |
| Federkraft bei Arbeitshub: | 0,8 N |
| Schnellwechselsystem: | nein |
| Durchgangswiderstand typisch max.: | 20 mOhm |
| Kopfdurchmesser: | 0,8 mm |
| Maximaler Hub: | 3,8 mm |
| Temperatur max.: | 80 °C |
| Gesamtlänge: | 22,3 mm |
| Kontaktierung von: | Pfosten, Pin |
| Kopfform Oberfläche: | A Gold |
| Raster: | 1 mm |
| Verdrehgesichert: | nein |
| Anschlussart am Kontaktstift: | Lötanschluss |
| Kopfform Werkstoff: | 3 CuBe |
| Magnetisch: | ja |
| Einbauart: | steckbar |
| Stifthülsendurchmesser: | 0,7 mm |
| Einbauhöhe einstellbar: | nein |
Anmelden
Weitere Produkte dieser Baureihe:
Technische Daten
Allgemeine Daten
- Produktgruppe: Finepitch
- Produktgruppe: ICT / FCT (Incircuit- und Funktionstest)
- Unterproduktgruppe: Finepitch
- Baureihe: GKS-080
- Baureihe: GKS-080 mit Federpin
- Raster: 1 mm
- Kontaktierung von: Pin
- Kontaktierung von: Pfosten
- Magnetisch: ja
- Einbauart: steckbar
- Schnellwechselsystem: nein
- Anschlussart am Kontaktstift: Lötanschluss
- Einbauhöhe einstellbar: nein
- Verdrehgesichert: nein
- Temperatur min.: -40 °C
- Temperatur max.: 80 °C
- RoHS-konform: ja
Mechanische Daten
- Gesamtlänge: 22,3 mm
- Stifthülsendurchmesser: 0,7 mm
- Maximaler Hub: 3,8 mm
- Federvorspannung: 0,22 N
- E-Maß / Kragenmaß: 05
- Federkraft bei Arbeitshub: 0,8 N
- Arbeitshub: 3 mm
Elektrische Daten
- Strombelastbarkeit / Nennstrom: 3 A
- Durchgangswiderstand typisch max.: 20 mOhm

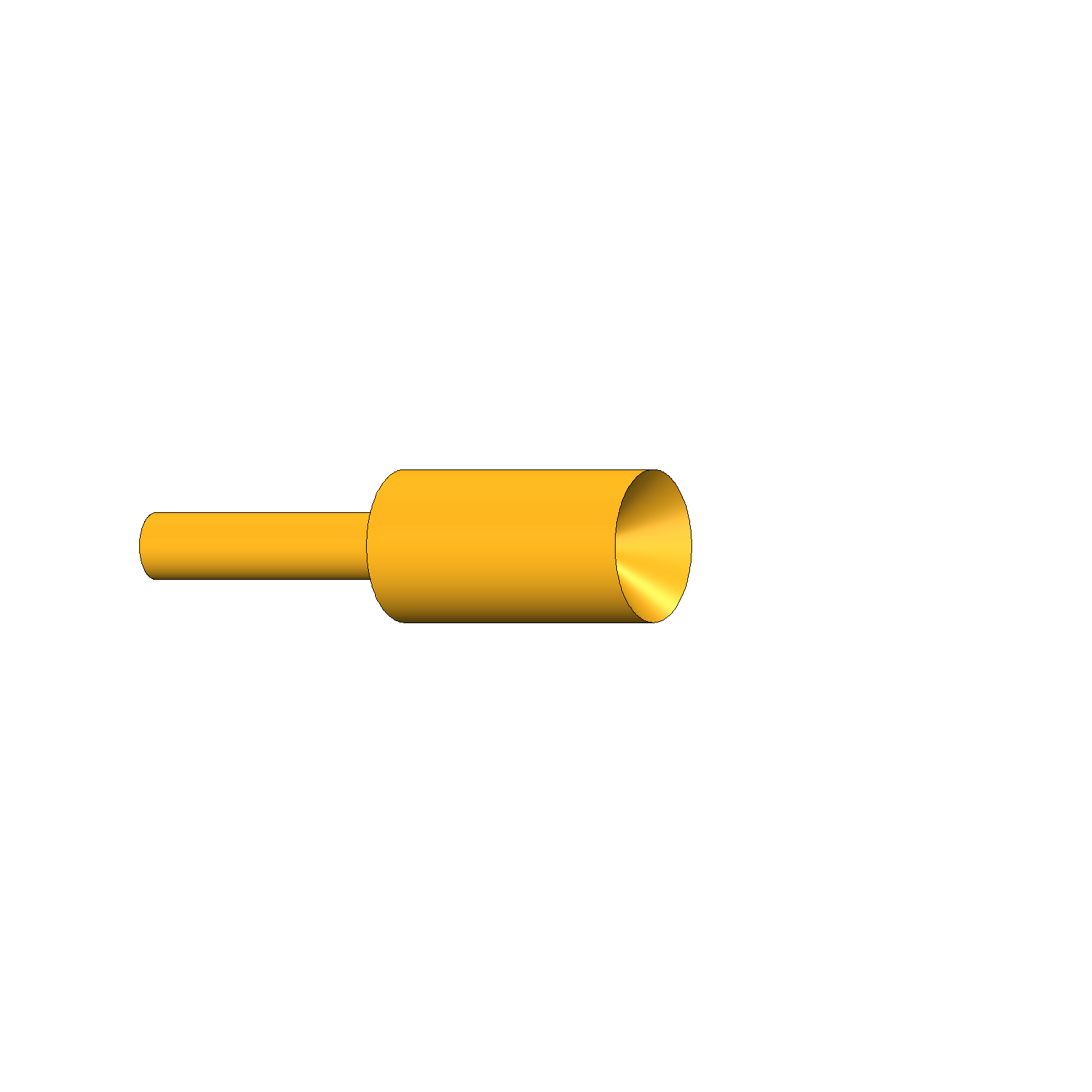

Daten zur Kopfform

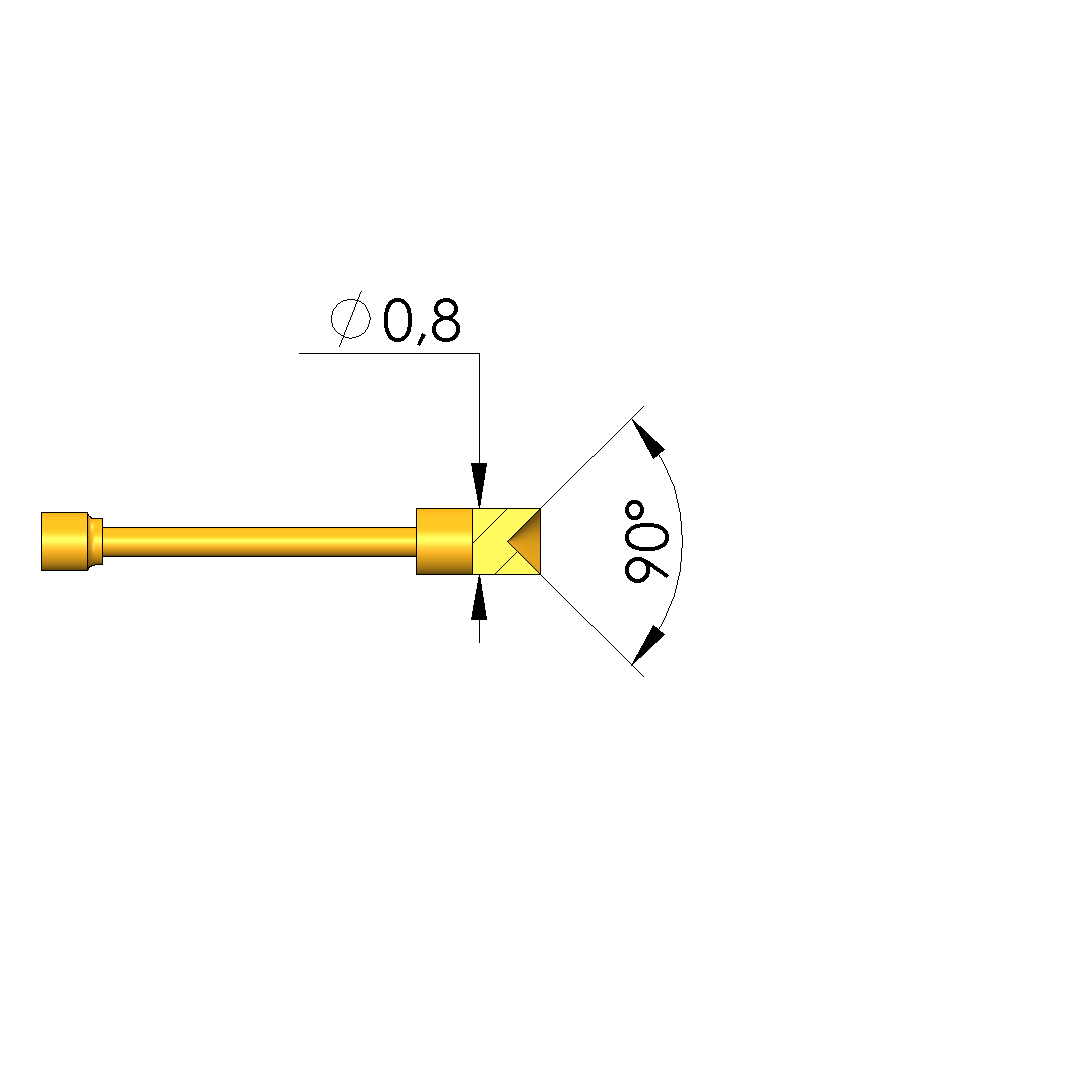

- Kopfform: 03 Innenkegel
- Kopfdurchmesser: 0,8 mm
- Kopfform Oberfläche: A Gold
- Kopfform Werkstoff: 3 CuBe
