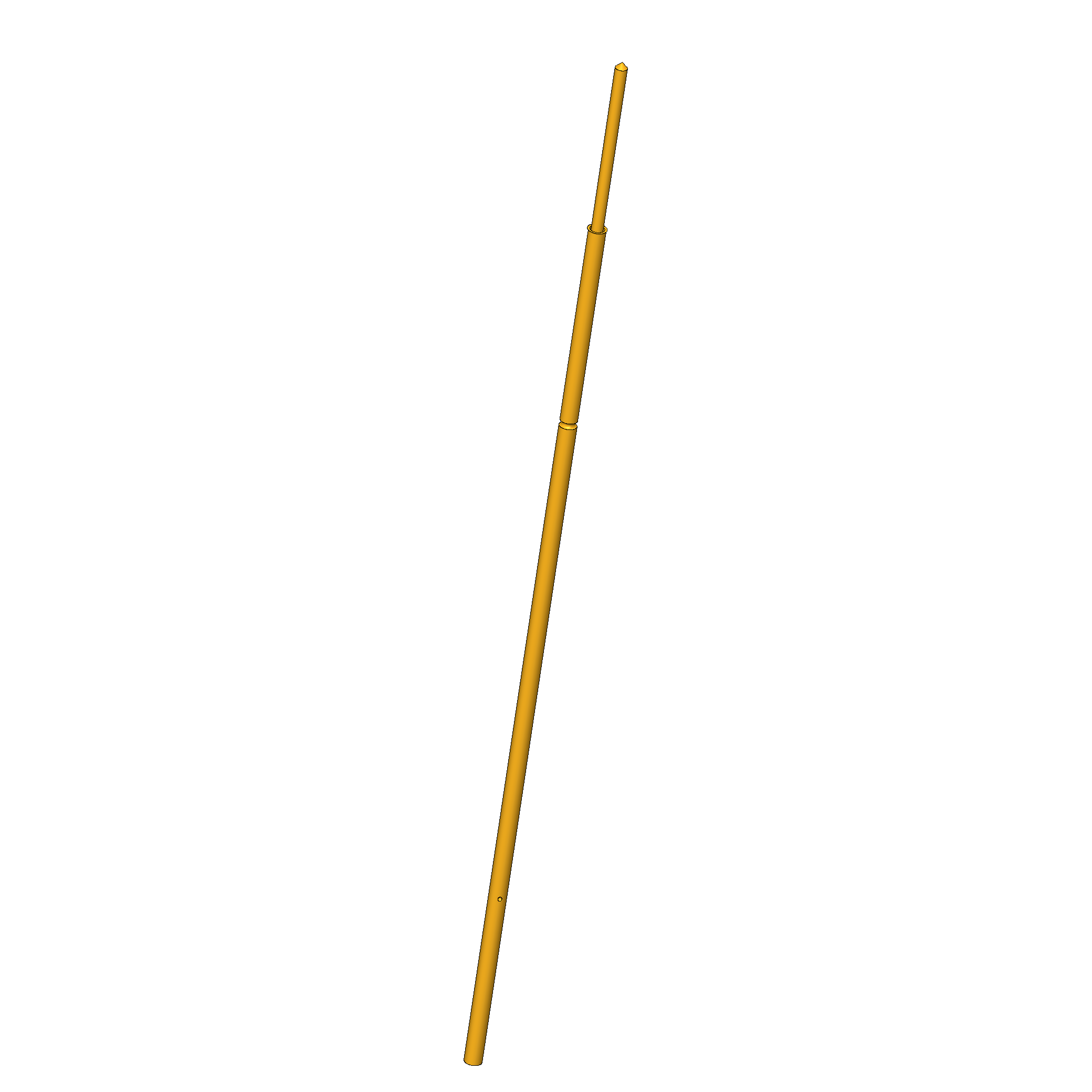

Produktinformationen "GKS-038 308 028 A 0400"
| Arbeitshub: | 2 mm |
|---|---|
| Federvorspannung: | 0,14 N |
| RoHS-konform: | ja |
| Produktgruppe: | Finepitch, ICT / FCT (Incircuit- und Funktionstest) |
| Unterproduktgruppe: | Finepitch |
| Baureihe: | GKS-038 |
| E-Maß / Kragenmaß: | 00 |
| Kopfform: | 08 Kegel 90°, selbstreinigend |
| Strombelastbarkeit / Nennstrom: | 1 A |
| Temperatur min.: | -40 °C |
| Federkraft bei Arbeitshub: | 0,4 N |
| Schnellwechselsystem: | nein |
| Durchgangswiderstand typisch max.: | 100 mOhm |
| Kopfdurchmesser: | 0,28 mm |
| Maximaler Hub: | 2,5 mm |
| Temperatur max.: | 80 °C |
| Gesamtlänge: | 24 mm |
| Kontaktierung von: | Pad, Via, Weiblicher Konnektor |
| Kopfform Oberfläche: | A Gold |
| Raster: | 0,64 mm |
| Verdrehgesichert: | nein |
| Anschlussart am Kontaktstift: | Lötanschluss |
| Kopfform Werkstoff: | 3 CuBe |
| Magnetisch: | ja |
| Einbauart: | steckbar |
| Stifthülsendurchmesser: | 0,38 mm |
| Einbauhöhe einstellbar: | nein |
Anmelden
Weitere Produkte dieser Baureihe:
Technische Daten
Allgemeine Daten
- Produktgruppe: Finepitch
- Produktgruppe: ICT / FCT (Incircuit- und Funktionstest)
- Unterproduktgruppe: Finepitch
- Baureihe: GKS-038
- Raster: 0,64 mm
- Kontaktierung von: Weiblicher Konnektor
- Kontaktierung von: Pad
- Kontaktierung von: Via
- Magnetisch: ja
- Einbauart: steckbar
- Schnellwechselsystem: nein
- Anschlussart am Kontaktstift: Lötanschluss
- Einbauhöhe einstellbar: nein
- Verdrehgesichert: nein
- Temperatur min.: -40 °C
- Temperatur max.: 80 °C
- RoHS-konform: ja
Mechanische Daten
- Gesamtlänge: 24 mm
- Stifthülsendurchmesser: 0,38 mm
- Maximaler Hub: 2,5 mm
- Federvorspannung: 0,14 N
- E-Maß / Kragenmaß: 00
- Federkraft bei Arbeitshub: 0,4 N
- Arbeitshub: 2 mm
Elektrische Daten
- Strombelastbarkeit / Nennstrom: 1 A
- Durchgangswiderstand typisch max.: 100 mOhm

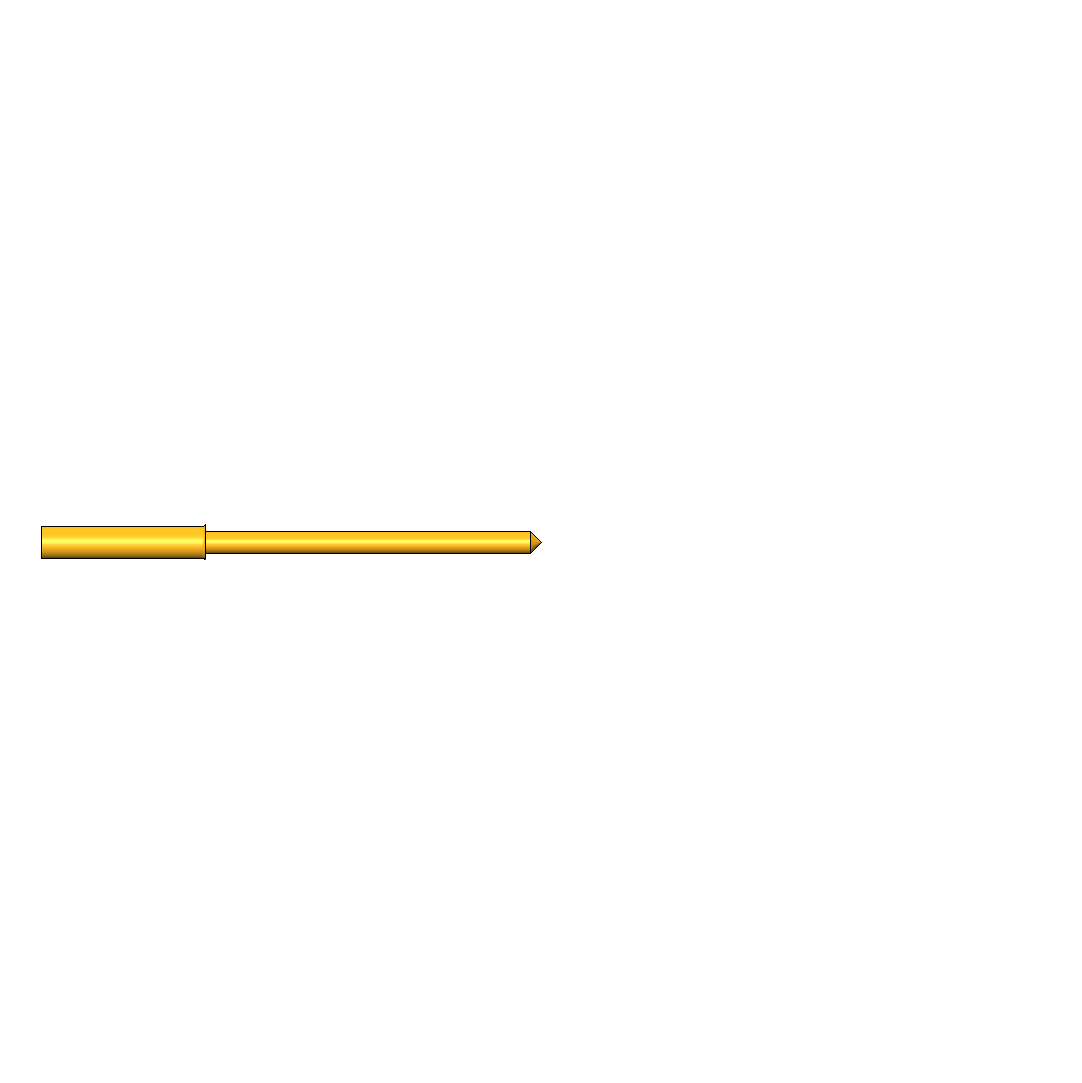

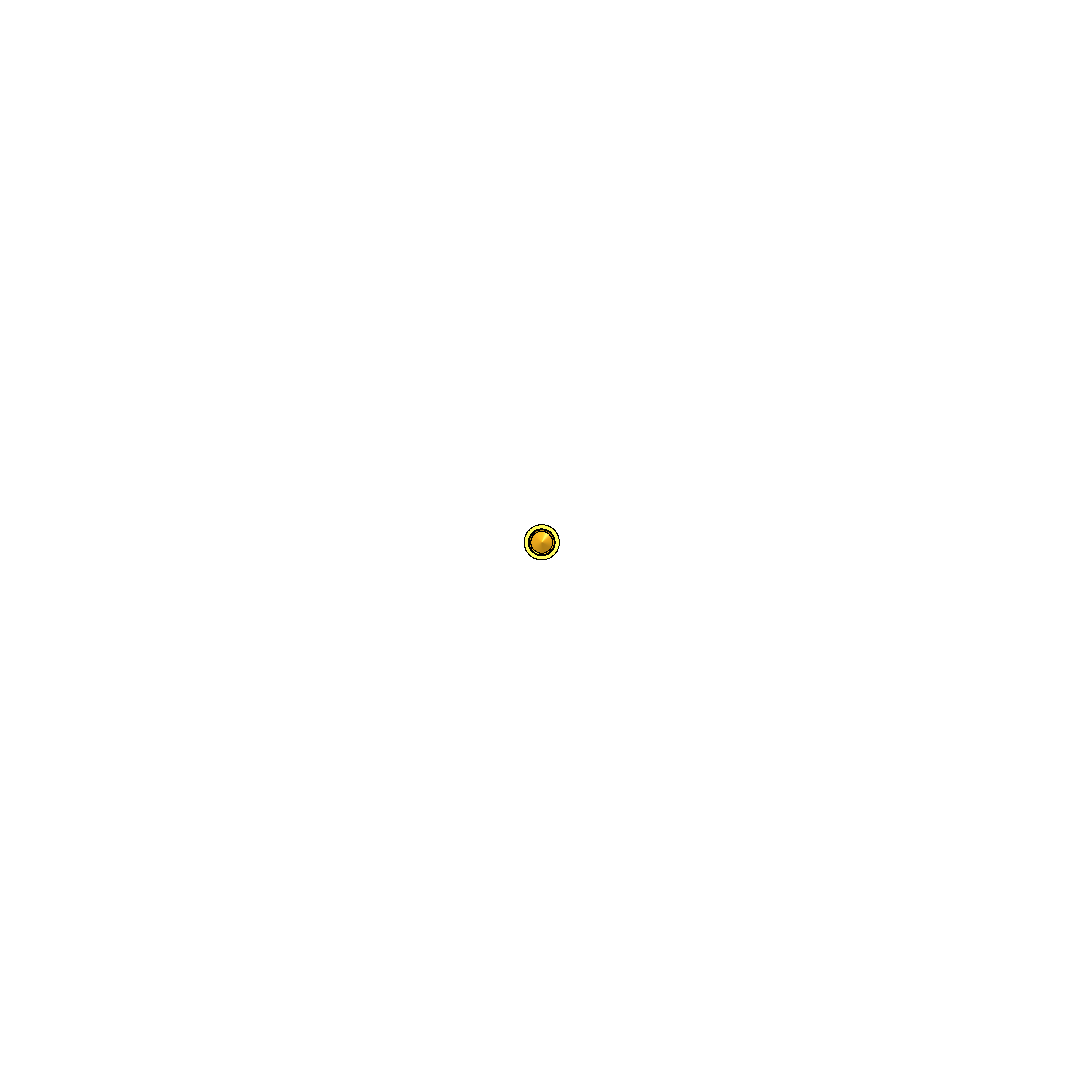

Daten zur Kopfform

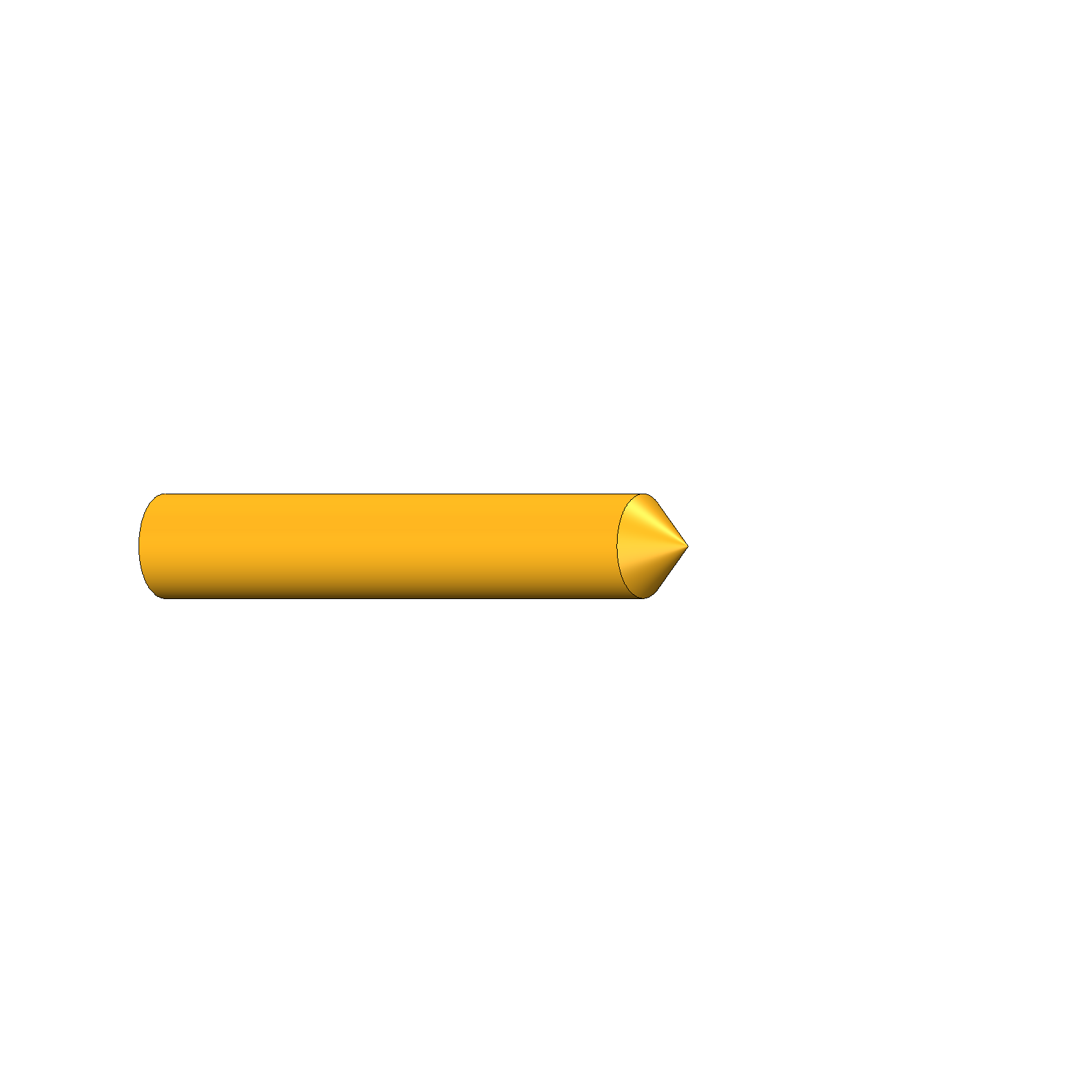

- Kopfform: 08 Kegel 90°, selbstreinigend
- Kopfdurchmesser: 0,28 mm
- Kopfform Oberfläche: A Gold
- Kopfform Werkstoff: 3 CuBe
