Produktinformationen "GKS-035 214 064 A 1200 LH"
- Langhub-Kontaktstift zur Durchführung von kombiniertem ICT- und FCT in einem 2-Stufen-Adapter
- Für einen optimalen Kontakt an den Prüfpunkten (z.B. PADs, VIAs, und PINs) stehen verschiedene Kopfformen in unterschiedlichen Durchmessern und Veredelungen zur Auswahl. Ebenso diverse Federkräfte.
- Zur Einstellung der optimalen Hubverhältnisse im Prüfadapter können durch Kombination von Kontaktstift und Kontaktsteckhülse unterschiedliche Einbauhöhen realisiert werden
| Arbeitshub: | 8 mm |
|---|---|
| Federvorspannung: | 0,32 N |
| Passende Kontaktsteckhülse: | KS-075 |
| RoHS-konform: | ja |
| Produktgruppe: | ICT / FCT (Incircuit- und Funktionstest), Langhub-GKS |
| Unterproduktgruppe: | Langhub-GKS |
| Baureihe: | GKS-035, GKS-035 LH Langversion |
| E-Maß / Kragenmaß: | 00 |
| Kopfform: | 14 Krone, 4-Zacken, selbstreinigend |
| Strombelastbarkeit / Nennstrom: | 3 A |
| Temperatur min.: | -40 °C |
| Federkraft bei Arbeitshub: | 1,2 N |
| Schnellwechselsystem: | ja |
| Durchgangswiderstand typisch max.: | 20 mOhm |
| Kopfdurchmesser: | 0,64 mm |
| Maximaler Hub: | 10 mm |
| Temperatur max.: | 80 °C |
| Gesamtlänge: | 38,8 mm |
| Kontaktierung von: | Pad, Pfosten, Pin |
| Kopfform Oberfläche: | A Gold |
| Raster: | 1,91 mm |
| Verdrehgesichert: | nein |
| Kopfform Werkstoff: | 2 Stahl |
| Magnetisch: | ja |
| Einbauart: | steckbar |
| Stifthülsendurchmesser: | 1,02 mm |
| Einbauhöhe einstellbar: | nein |
Anmelden
Produkt Details
- Langhub-Kontaktstift zur Durchführung von kombiniertem ICT- und FCT in einem 2-Stufen-Adapter
- Für einen optimalen Kontakt an den Prüfpunkten (z.B. PADs, VIAs, und PINs) stehen verschiedene Kopfformen in unterschiedlichen Durchmessern und Veredelungen zur Auswahl. Ebenso diverse Federkräfte.
- Zur Einstellung der optimalen Hubverhältnisse im Prüfadapter können durch Kombination von Kontaktstift und Kontaktsteckhülse unterschiedliche Einbauhöhen realisiert werden
Weitere Produkte dieser Baureihe:
Technische Daten
Daten zur Kopfform

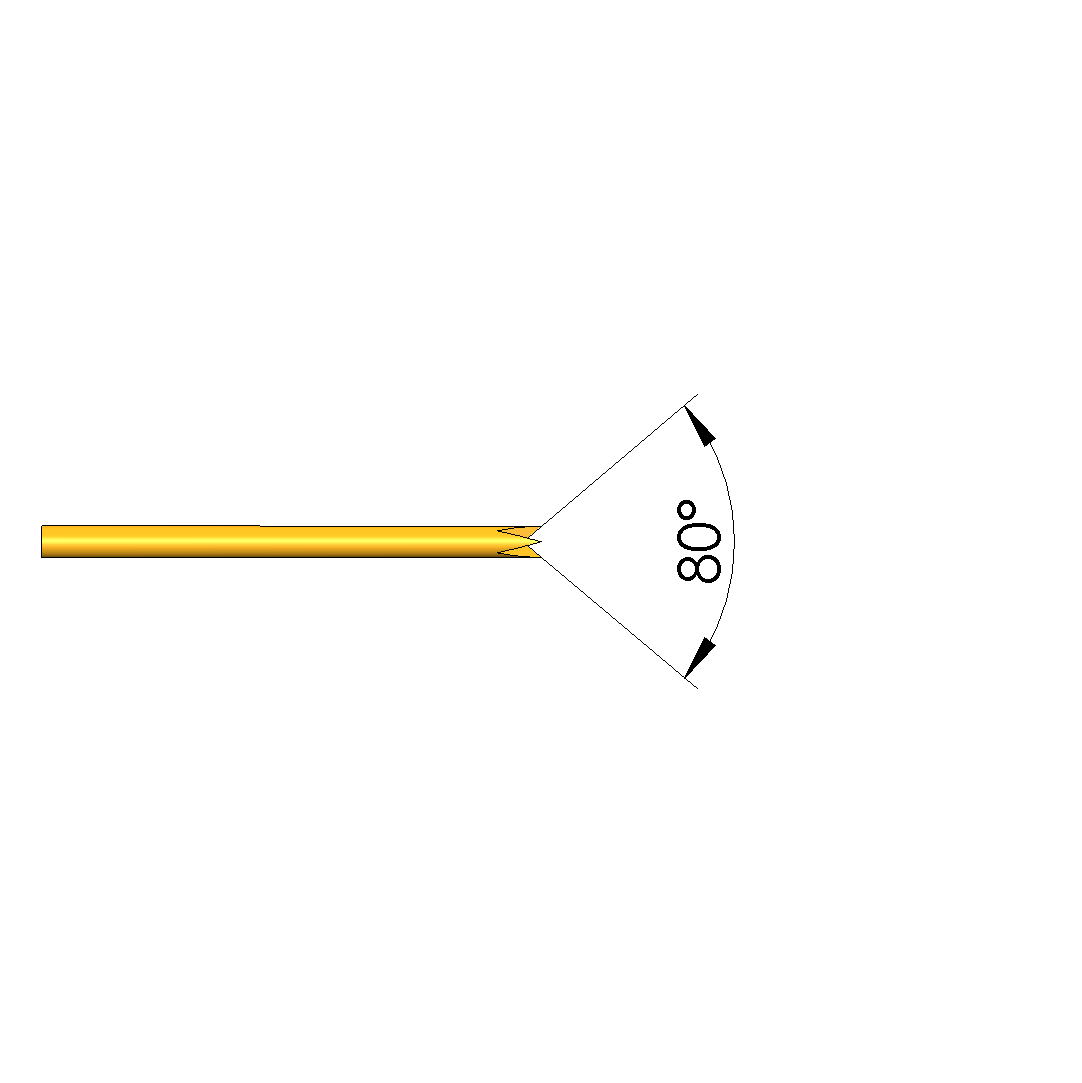

- Kopfform: 14 Krone, 4-Zacken, selbstreinigend
- Kopfdurchmesser: 0,64 mm
- Kopfform Oberfläche: A Gold
- Kopfform Werkstoff: 2 Stahl
Allgemeine Daten
- Produktgruppe: Langhub-GKS
- Produktgruppe: ICT / FCT (Incircuit- und Funktionstest)
- Unterproduktgruppe: Langhub-GKS
- Baureihe: GKS-035 LH Langversion
- Baureihe: GKS-035
- Raster: 1,91 mm
- Kontaktierung von: Pin
- Kontaktierung von: Pfosten
- Kontaktierung von: Pad
- Magnetisch: ja
- Einbauart: steckbar
- Schnellwechselsystem: ja
- Einbauhöhe einstellbar: nein
- Verdrehgesichert: nein
- Passende Kontaktsteckhülse: KS-075
- Temperatur min.: -40 °C
- Temperatur max.: 80 °C
- RoHS-konform: ja
Mechanische Daten
- Gesamtlänge: 38,8 mm
- Stifthülsendurchmesser: 1,02 mm
- Maximaler Hub: 10 mm

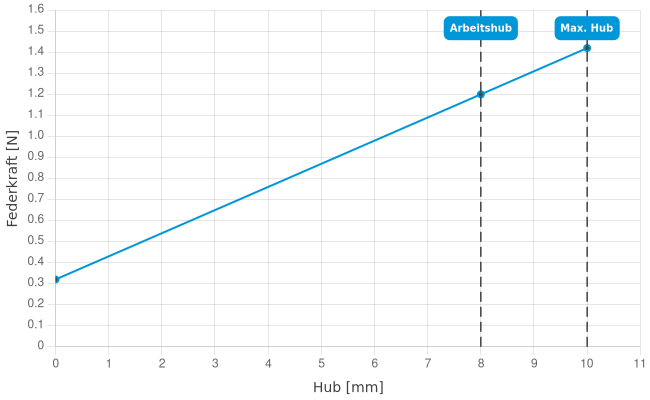

- Federvorspannung: 0,32 N
- E-Maß / Kragenmaß: 00
- Federkraft bei Arbeitshub: 1,2 N
- Arbeitshub: 8 mm
Elektrische Daten
- Strombelastbarkeit / Nennstrom: 3 A
- Durchgangswiderstand typisch max.: 20 mOhm
