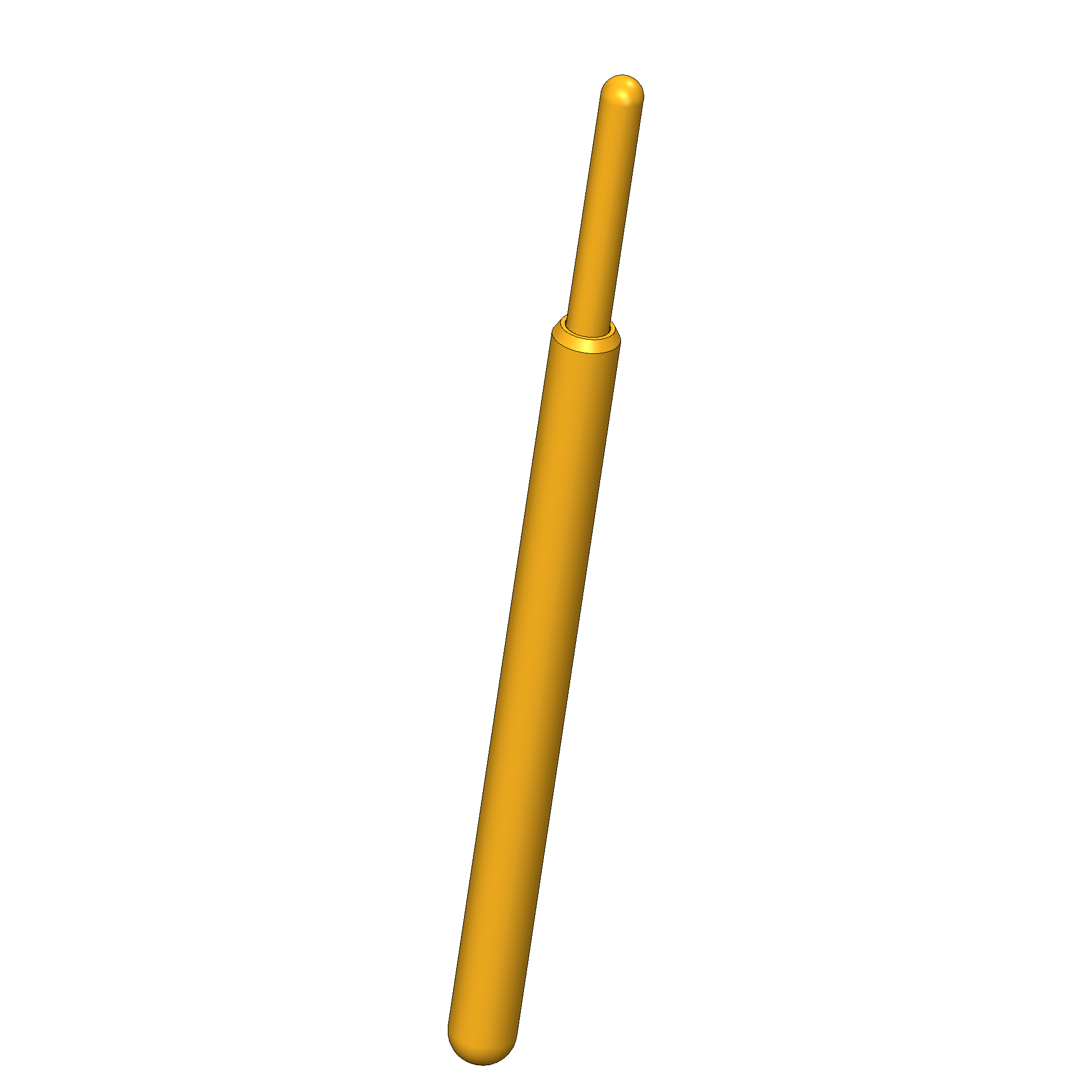

Produktinformationen "GKS-003 305 127 A 2000"
- Robustes und kompaktes Design für raue ICT-/FCT-Anwendungen mit geringen Platzverhältnissen
- Für einen optimalen Kontakt an den Prüfpunkten (z.B. PADs, VIAs, und PINs) stehen verschiedene Kopfformen in unterschiedlichen Durchmessern und Veredelungen zur Auswahl. Ebenso diverse Federkräfte.
| Arbeitshub: | 4,4 mm |
|---|---|
| Federvorspannung: | 0,85 N |
| Passende Kontaktsteckhülse: | KS-003 |
| RoHS-konform: | ja |
| Produktgruppe: | ICT / FCT (Incircuit- und Funktionstest), Kurze / Robuste GKS |
| Unterproduktgruppe: | Kurze / Robuste GKS |
| Baureihe: | GKS-003 |
| E-Maß / Kragenmaß: | 00 |
| Kopfform: | 05 Rund (Vollradius) |
| Strombelastbarkeit / Nennstrom: | 8 A |
| Temperatur min.: | -40 °C |
| Federkraft bei Arbeitshub: | 2 N |
| Schnellwechselsystem: | ja |
| Durchgangswiderstand typisch max.: | 20 mOhm |
| Kopfdurchmesser: | 1,27 mm |
| Maximaler Hub: | 6,35 mm |
| Temperatur max.: | 80 °C |
| Gesamtlänge: | 33,1 mm |
| Kontaktierung von: | Pad, Weiblicher Konnektor |
| Kopfform Oberfläche: | A Gold |
| Raster: | 3,18 mm |
| Verdrehgesichert: | nein |
| Kopfform Werkstoff: | 3 CuBe |
| Magnetisch: | ja |
| Einbauart: | steckbar |
| Stifthülsendurchmesser: | 2,03 mm |
| Einbauhöhe einstellbar: | nein |
Anmelden
Produkt Details
- Robustes und kompaktes Design für raue ICT-/FCT-Anwendungen mit geringen Platzverhältnissen
- Für einen optimalen Kontakt an den Prüfpunkten (z.B. PADs, VIAs, und PINs) stehen verschiedene Kopfformen in unterschiedlichen Durchmessern und Veredelungen zur Auswahl. Ebenso diverse Federkräfte.
Weitere Produkte dieser Baureihe:
Technische Daten
Allgemeine Daten
- Produktgruppe: Kurze / Robuste GKS
- Produktgruppe: ICT / FCT (Incircuit- und Funktionstest)
- Unterproduktgruppe: Kurze / Robuste GKS
- Baureihe: GKS-003
- Raster: 3,18 mm
- Kontaktierung von: Weiblicher Konnektor
- Kontaktierung von: Pad
- Magnetisch: ja
- Einbauart: steckbar
- Schnellwechselsystem: ja
- Einbauhöhe einstellbar: nein
- Verdrehgesichert: nein
- Passende Kontaktsteckhülse: KS-003
- Temperatur min.: -40 °C
- Temperatur max.: 80 °C
- RoHS-konform: ja
Mechanische Daten
- Gesamtlänge: 33,1 mm
- Stifthülsendurchmesser: 2,03 mm
- Maximaler Hub: 6,35 mm
- Federvorspannung: 0,85 N
- E-Maß / Kragenmaß: 00
- Federkraft bei Arbeitshub: 2 N
- Arbeitshub: 4,4 mm
Elektrische Daten
- Strombelastbarkeit / Nennstrom: 8 A
- Durchgangswiderstand typisch max.: 20 mOhm

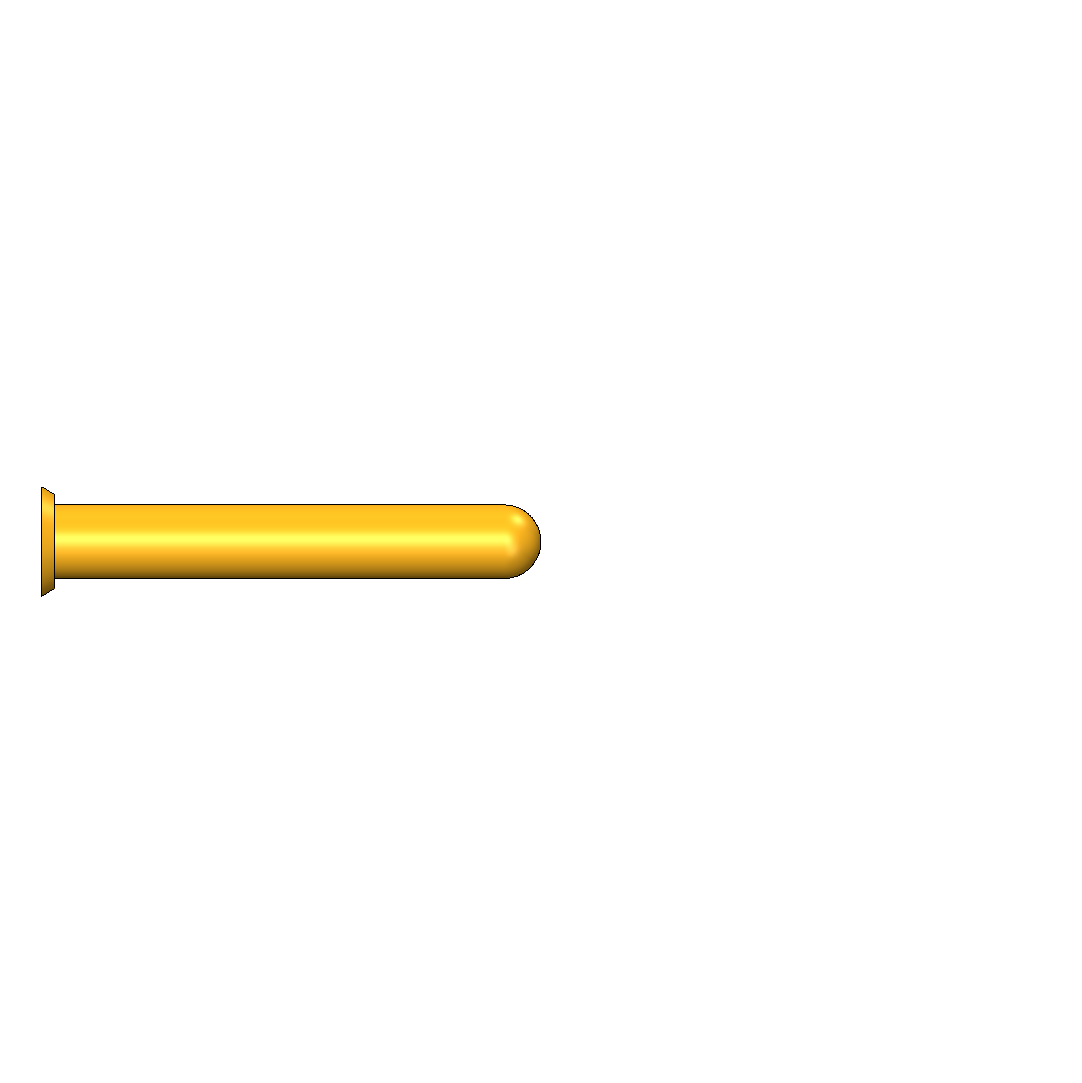

Daten zur Kopfform

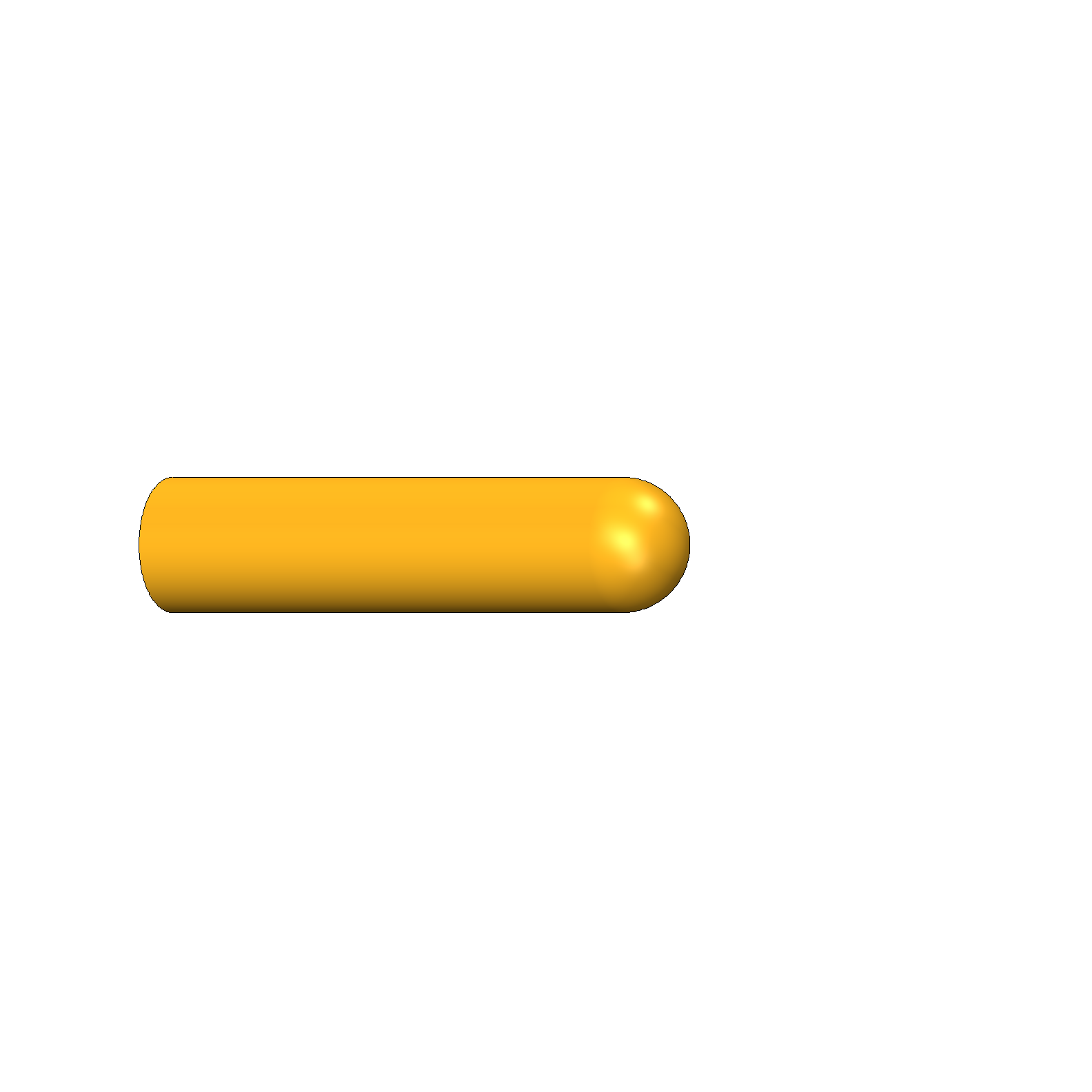

- Kopfform: 05 Rund (Vollradius)
- Kopfdurchmesser: 1,27 mm
- Kopfform Oberfläche: A Gold
- Kopfform Werkstoff: 3 CuBe
