Produktinformationen "GKS-002 204 152 A 1000"
- Robustes und kompaktes Design für raue ICT-/FCT-Anwendungen mit geringen Platzverhältnissen
- Für einen optimalen Kontakt an den Prüfpunkten (z.B. PADs, VIAs, und PINs) stehen verschiedene Kopfformen in unterschiedlichen Durchmessern und Veredelungen zur Auswahl. Ebenso diverse Federkräfte.
| Arbeitshub: | 2,7 mm |
|---|---|
| Federvorspannung: | 0,49 N |
| Passende Kontaktsteckhülse: | KS-002 |
| RoHS-konform: | ja |
| Produktgruppe: | ICT / FCT (Incircuit- und Funktionstest), Kurze / Robuste GKS |
| Unterproduktgruppe: | Kurze / Robuste GKS |
| Baureihe: | GKS-002 |
| E-Maß / Kragenmaß: | 00 |
| Kopfform: | 04 Krone, 4-Zacken |
| Strombelastbarkeit / Nennstrom: | 5 A |
| Temperatur min.: | -40 °C |
| Federkraft bei Arbeitshub: | 1 N |
| Schnellwechselsystem: | ja |
| Durchgangswiderstand typisch max.: | 20 mOhm |
| Kopfdurchmesser: | 1,52 mm |
| Maximaler Hub: | 4,1 mm |
| Temperatur max.: | 80 °C |
| Gesamtlänge: | 24,6 mm |
| Kontaktierung von: | Pad, Pfosten, Pin |
| Kopfform Oberfläche: | A Gold |
| Raster: | 2,54 mm |
| Verdrehgesichert: | nein |
| Kopfform Werkstoff: | 2 Stahl |
| Magnetisch: | ja |
| Einbauart: | steckbar |
| Stifthülsendurchmesser: | 1,37 mm |
| Einbauhöhe einstellbar: | nein |
Anmelden
Produkt Details
- Robustes und kompaktes Design für raue ICT-/FCT-Anwendungen mit geringen Platzverhältnissen
- Für einen optimalen Kontakt an den Prüfpunkten (z.B. PADs, VIAs, und PINs) stehen verschiedene Kopfformen in unterschiedlichen Durchmessern und Veredelungen zur Auswahl. Ebenso diverse Federkräfte.
Weitere Produkte dieser Baureihe:
Technische Daten
Allgemeine Daten
- Produktgruppe: Kurze / Robuste GKS
- Produktgruppe: ICT / FCT (Incircuit- und Funktionstest)
- Unterproduktgruppe: Kurze / Robuste GKS
- Baureihe: GKS-002
- Raster: 2,54 mm
- Kontaktierung von: Pin
- Kontaktierung von: Pfosten
- Kontaktierung von: Pad
- Magnetisch: ja
- Einbauart: steckbar
- Schnellwechselsystem: ja
- Einbauhöhe einstellbar: nein
- Verdrehgesichert: nein
- Passende Kontaktsteckhülse: KS-002
- Temperatur min.: -40 °C
- Temperatur max.: 80 °C
- RoHS-konform: ja
Mechanische Daten
- Gesamtlänge: 24,6 mm
- Stifthülsendurchmesser: 1,37 mm
- Maximaler Hub: 4,1 mm
- Federvorspannung: 0,49 N
- E-Maß / Kragenmaß: 00
- Federkraft bei Arbeitshub: 1 N
- Arbeitshub: 2,7 mm
Elektrische Daten
- Strombelastbarkeit / Nennstrom: 5 A
- Durchgangswiderstand typisch max.: 20 mOhm
Daten zur Kopfform

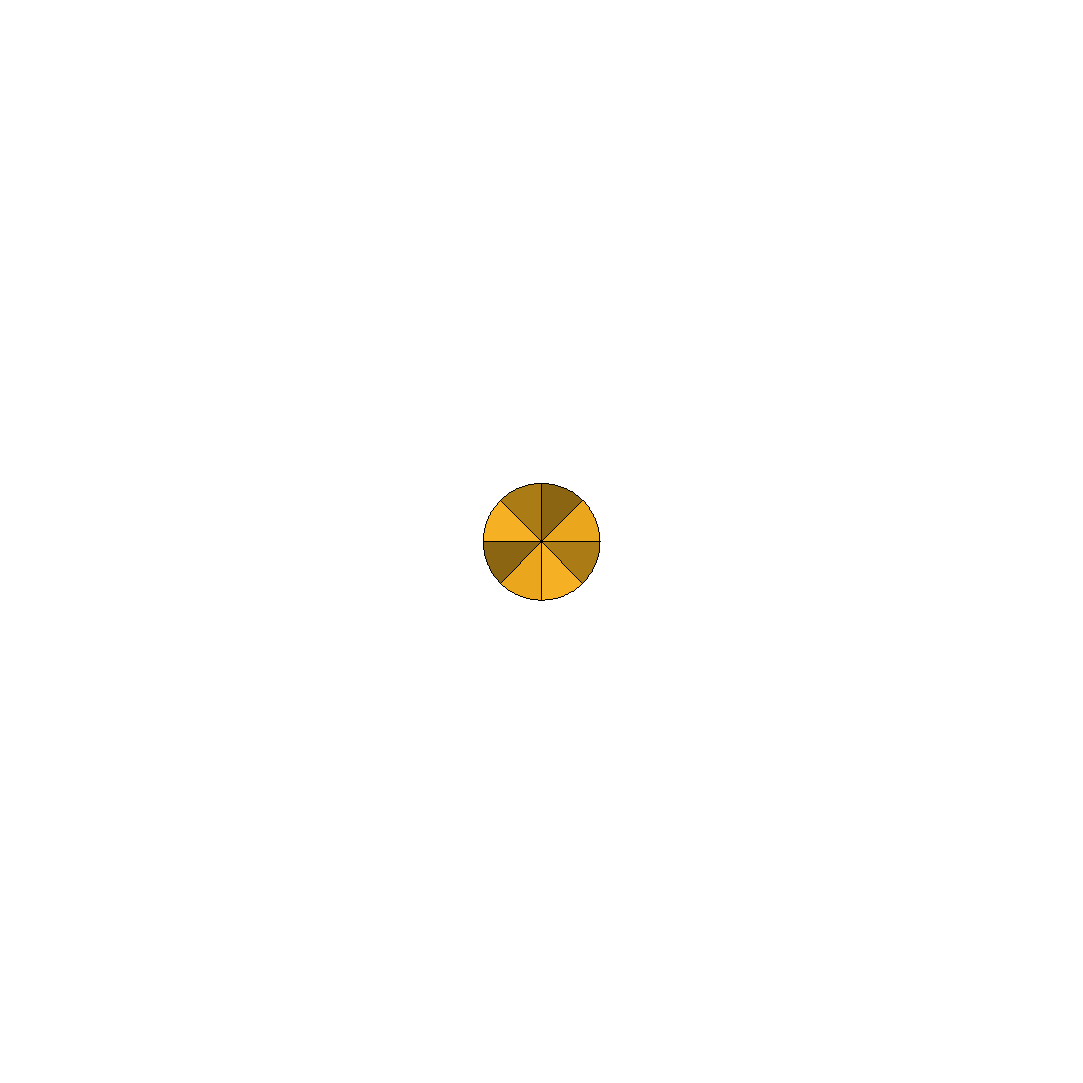

- Kopfform: 04 Krone, 4-Zacken
- Kopfdurchmesser: 1,52 mm
- Kopfform Oberfläche: A Gold
- Kopfform Werkstoff: 2 Stahl
