Produktinformationen "GKS-001 302 150 A 1502 M"
| Arbeitshub: | 2,4 mm |
|---|---|
| Einschraubdrehmoment: | 0,5 – 1 cNm |
| Einschraubdrehmoment max.: | 1 cNm |
| Einschraubdrehmoment min.: | 0,5 cNm |
| Federvorspannung: | 0,47 N |
| Passende Kontaktsteckhülse: | KS-001 M |
| RoHS-konform: | ja |
| Produktgruppe: | Einschraubbare GKS, Schraubkontaktstifte |
| Unterproduktgruppe: | Einschraubbare GKS |

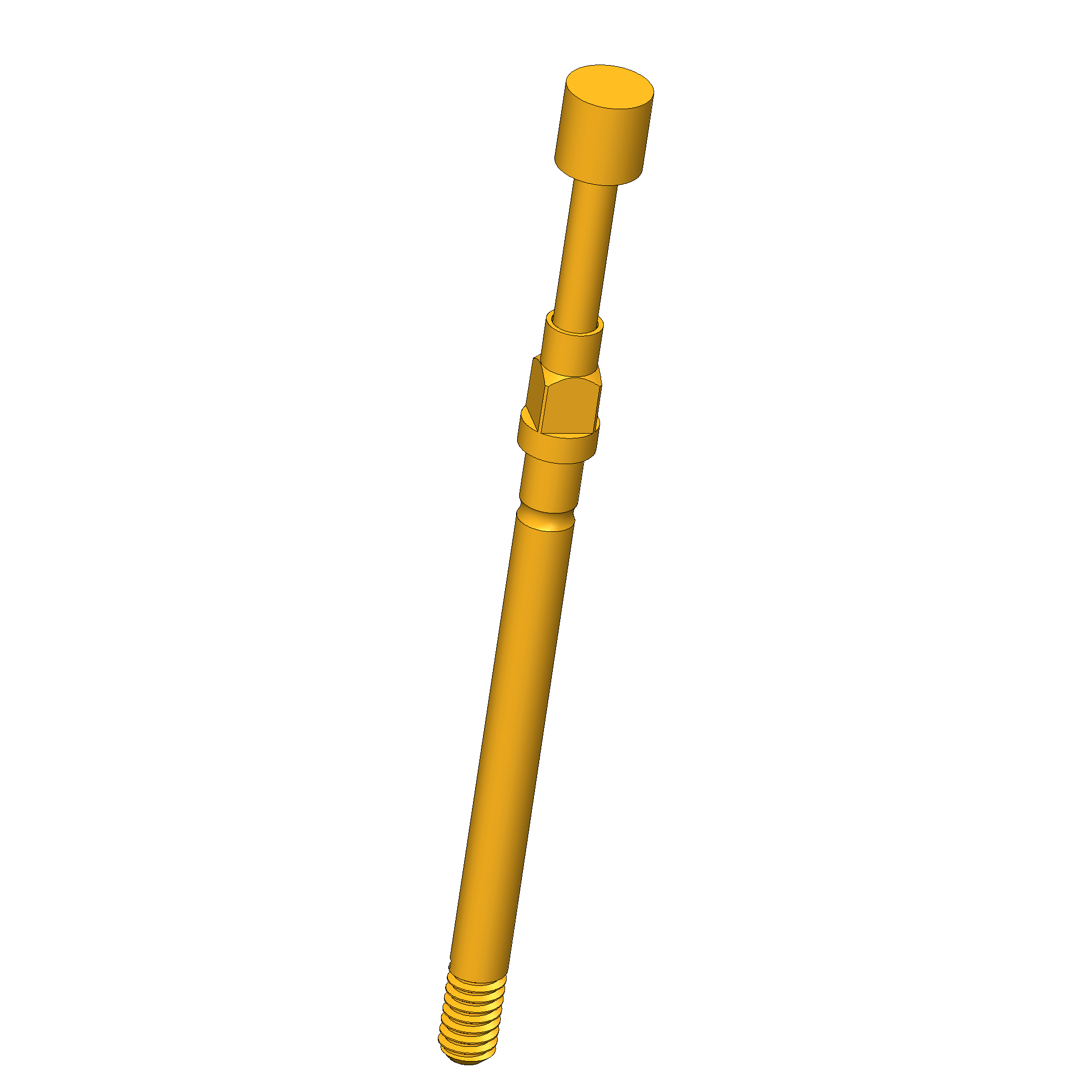

| Baureihe: | GKS-001, GKS-001 M |
| E-Maß / Kragenmaß: | 02 |
| Kopfform: | 02 Flach |
| Strombelastbarkeit / Nennstrom: | 4 A |
| Temperatur min.: | -40 °C |
| Federkraft bei Arbeitshub: | 1,5 N |
| Schnellwechselsystem: | ja |
| Durchgangswiderstand typisch max.: | 20 mOhm |
| Kopfdurchmesser: | 1,5 mm |
| Maximaler Hub: | 3 mm |
| Temperatur max.: | 80 °C |
| Gesamtlänge: | 19 mm |
| Kontaktierung von: | Bead, Flachkontakt, Pfosten, Pin |
| Kopfform Oberfläche: | A Gold |
| Raster: | 1,91 mm |
| Verdrehgesichert: | nein |
| Kopfform Werkstoff: | 3 CuBe |
| Magnetisch: | ja |
| Einbauart: | einschraubbar |
| Stifthülsendurchmesser: | 1 mm |
| Einbauhöhe einstellbar: | nein |
Anmelden
Weitere Produkte dieser Baureihe:
Technische Daten
Allgemeine Daten
- Einschraubdrehmoment max.: 1 cNm
- Einschraubdrehmoment min.: 0,5 cNm
- Produktgruppe: Einschraubbare GKS
- Produktgruppe: Schraubkontaktstifte
- Unterproduktgruppe: Einschraubbare GKS
- Baureihe: GKS-001
- Baureihe: GKS-001 M
- Raster: 1,91 mm
- Kontaktierung von: Bead
- Kontaktierung von: Pin
- Kontaktierung von: Flachkontakt
- Kontaktierung von: Pfosten
- Magnetisch: ja
- Einbauart: einschraubbar
- Schnellwechselsystem: ja
- Einbauhöhe einstellbar: nein
- Verdrehgesichert: nein
- Einschraubdrehmoment: 0,5 – 1 cNm
- Passende Kontaktsteckhülse: KS-001 M
- Temperatur min.: -40 °C
- Temperatur max.: 80 °C
- RoHS-konform: ja
Mechanische Daten
- Gesamtlänge: 19 mm
- Stifthülsendurchmesser: 1 mm
- Maximaler Hub: 3 mm
- Federvorspannung: 0,47 N
- E-Maß / Kragenmaß: 02
- Federkraft bei Arbeitshub: 1,5 N
- Arbeitshub: 2,4 mm
Daten zur Kopfform

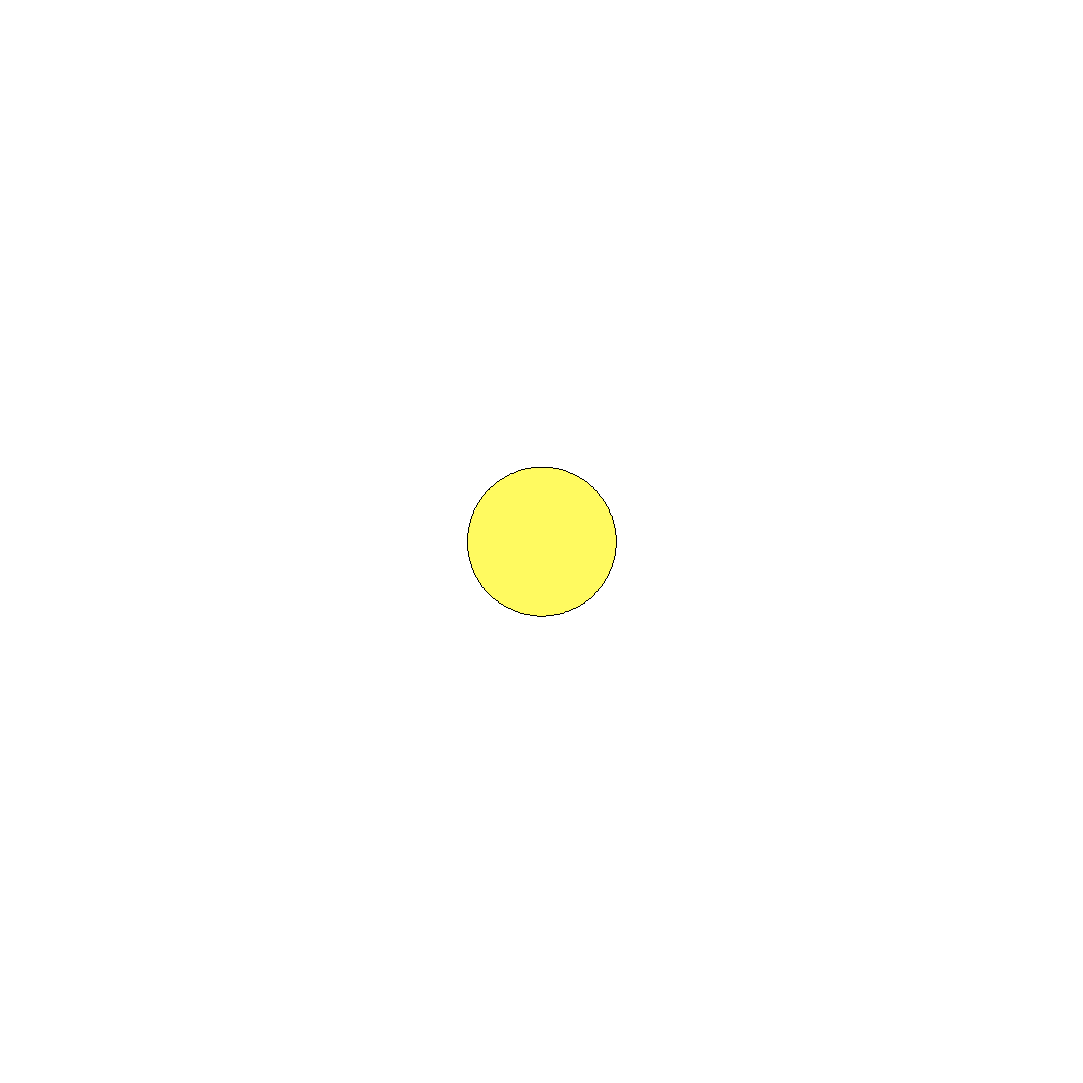

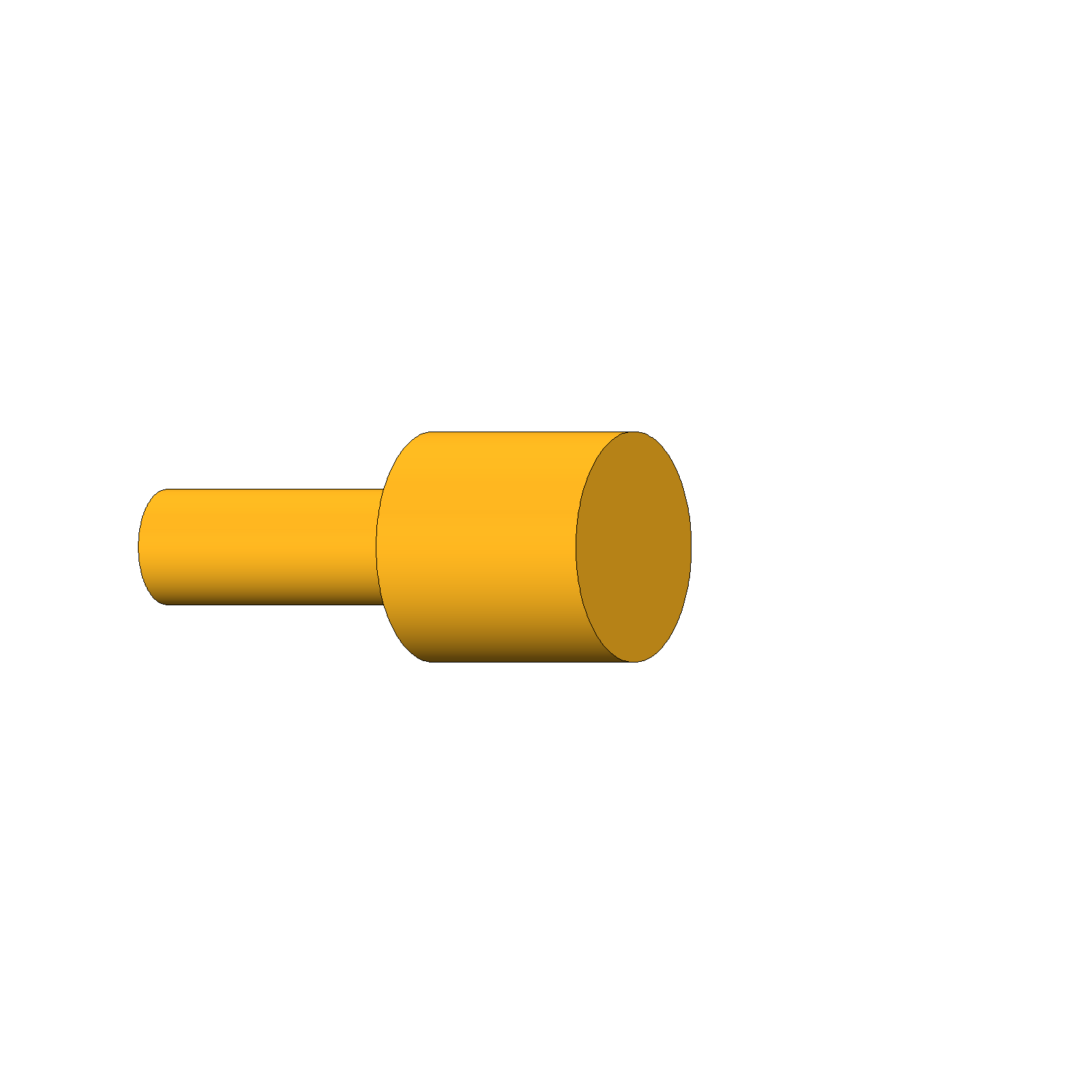

- Kopfform: 02 Flach

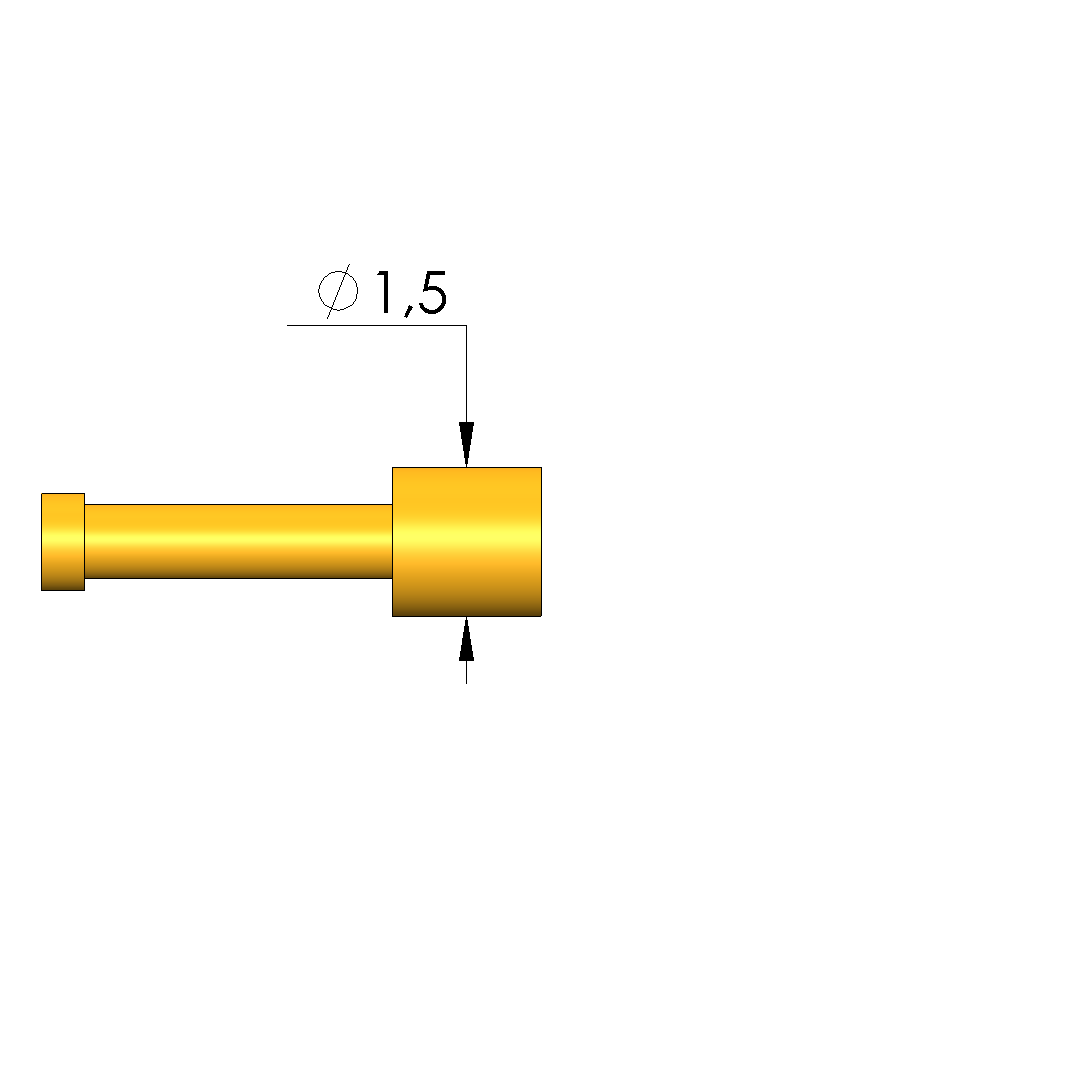

- Kopfdurchmesser: 1,5 mm
- Kopfform Oberfläche: A Gold
- Kopfform Werkstoff: 3 CuBe
Elektrische Daten
- Strombelastbarkeit / Nennstrom: 4 A
- Durchgangswiderstand typisch max.: 20 mOhm
