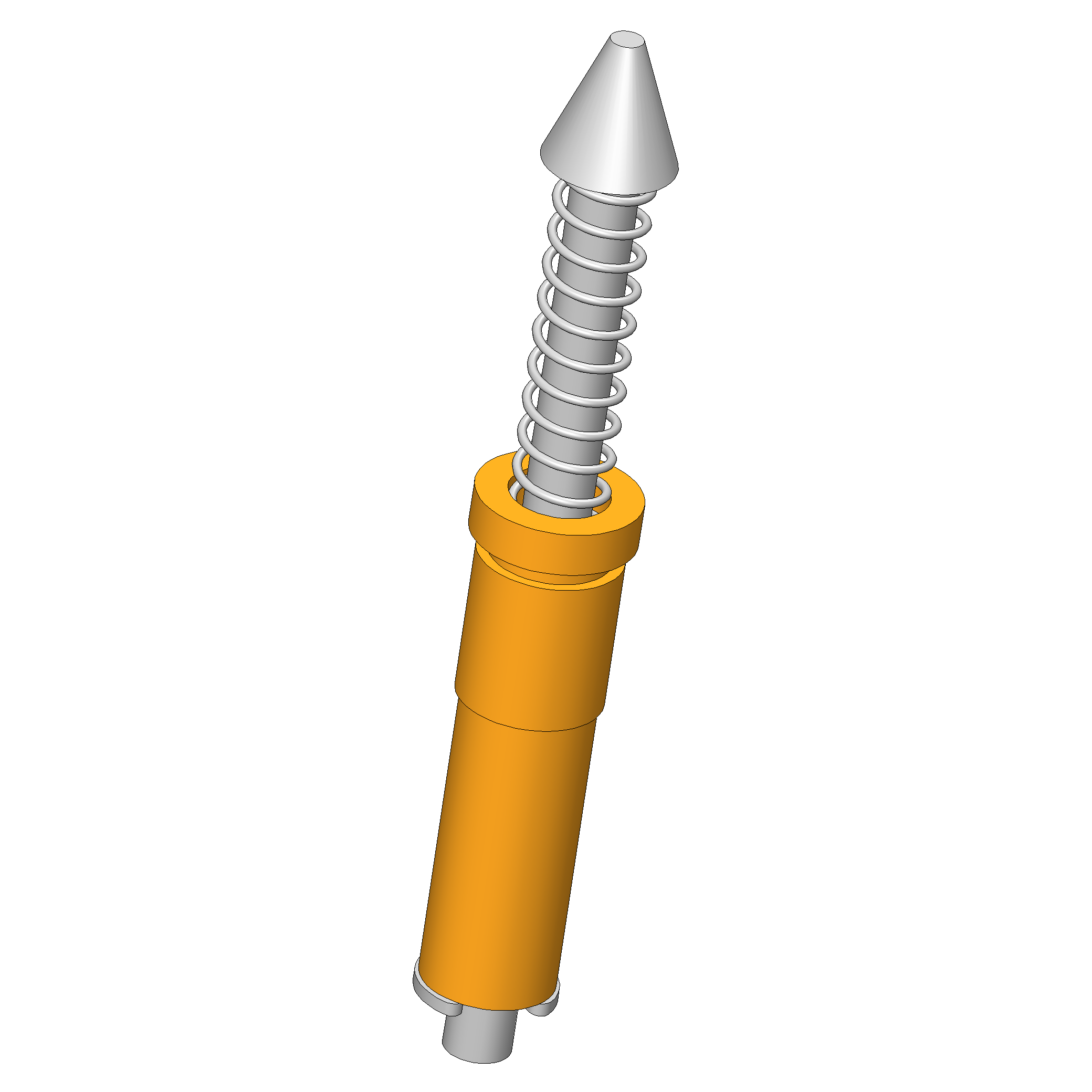

Produktinformationen "GFS-6,00-1,50-RD-25-06,5-B"
- Bewährter Fangstift zur prozesssicheren, gefederten Aufnahme der Leiterplatte über die Fangbohrungen
- Hochpräzise und verschleißarm
- Optimaler Toleranzausgleich
- Kompakte Bauform mit außenliegender Feder
| Durchmesser: | 7,4 mm |
|---|---|
| Durchmesser Zapfen: | 6,5 mm |
| Federkraft: | 6 N |
| Gewicht: | 0,01 kg |
| Hub: | 10 mm |

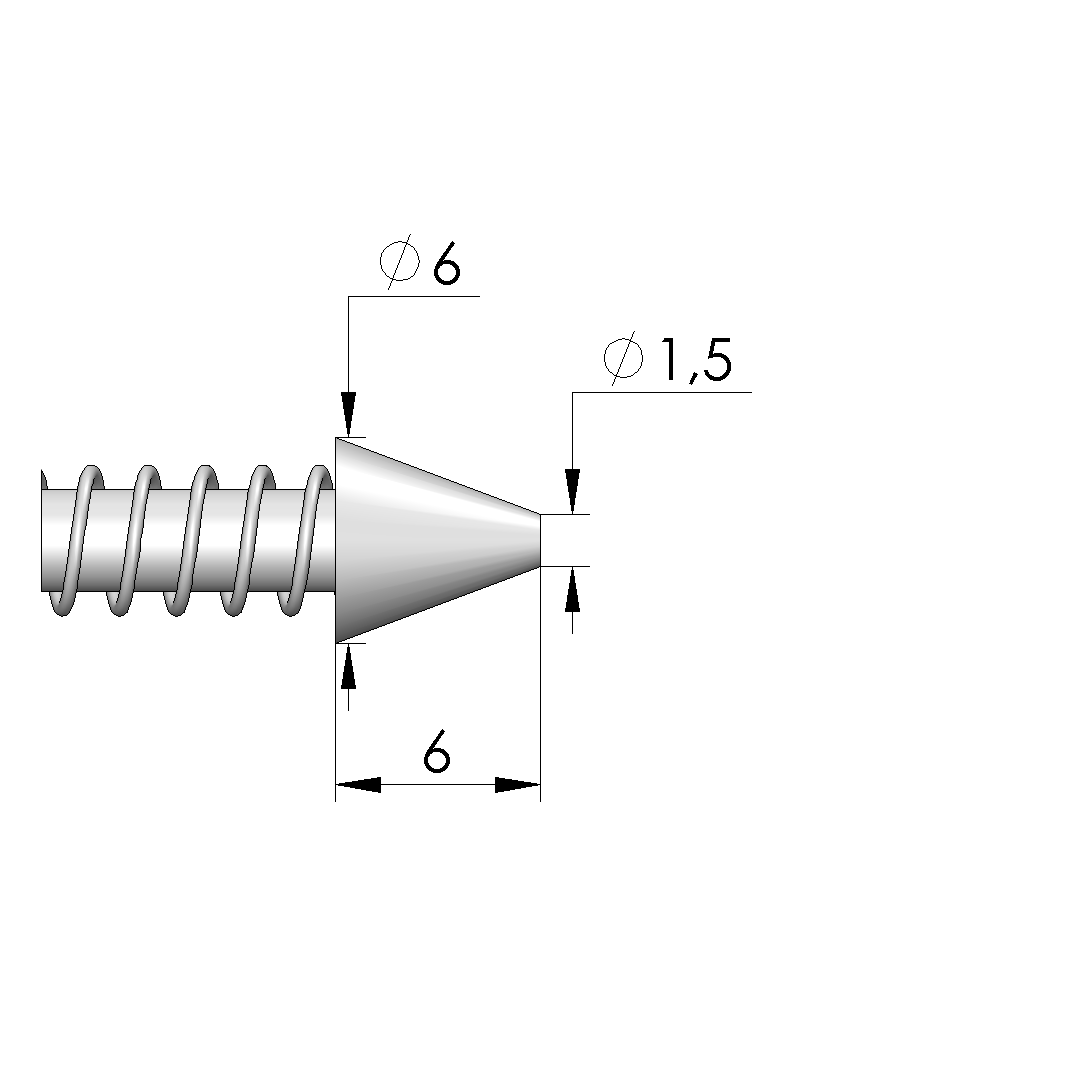

| Höhe Kopf: | 6 mm |
| Kraft: | 6 N |
| Länge: | 50 mm |
| RoHS-konform: | ja |
| Produktgruppe: | Fangstifte |
| Baureihe: | FS-GF |
| Ausführung: | Rund mit Bund (D7,4x2), KTP |
| Manuelle Prüfadapter (MA): | MA 2009, MA 2011, MA 2012, MA 2013, MA 2013T, MA 2014 |
| Temperatur min.: | 10 °C |
| Temperatur max.: | 60 °C |
| Typ: | Gefedert |
| Vakuum-Prüfadapter (VA): | VA 30xx, VA 40xx |
| Zubehörtyp: | Ausbauzubehör |
| Montage: | Gesteckt |
| Wechselsätze WS: | WS |
| Austauschsätze Ausführung: | keine Einschränkungen |
| Austauschsätze MA (ATS MA): | ATS MAxx, ATS MAxxx |
| Austauschsätze PA (ATS PA): | ATS PAZxxx, ATS PAxxxx |
| Durchmesser Kopf: | 6 mm |
Anmelden
Produkt Details
- Bewährter Fangstift zur prozesssicheren, gefederten Aufnahme der Leiterplatte über die Fangbohrungen
- Hochpräzise und verschleißarm
- Optimaler Toleranzausgleich
- Kompakte Bauform mit außenliegender Feder
Weitere Produkte dieser Baureihe:
Technische Daten
Passend für
- Manuelle Prüfadapter (MA): MA 2014
- Manuelle Prüfadapter (MA): MA 2009
- Vakuum-Prüfadapter (VA): VA 40xx
- Austauschsätze MA (ATS MA): ATS MAxxx
- Manuelle Prüfadapter (MA): MA 2013
- Austauschsätze Ausführung: keine Einschränkungen
- Austauschsätze PA (ATS PA): ATS PAxxxx
- Manuelle Prüfadapter (MA): MA 2011
- Vakuum-Prüfadapter (VA): VA 30xx
- Austauschsätze PA (ATS PA): ATS PAZxxx
- Wechselsätze WS: WS
- Manuelle Prüfadapter (MA): MA 2013T
- Manuelle Prüfadapter (MA): MA 2012
- Austauschsätze MA (ATS MA): ATS MAxx
Technische Daten
- Länge: 50 mm
- Kraft: 6 N
- Durchmesser Kopf: 6 mm
- Durchmesser Zapfen: 6,5 mm
- Montage: Gesteckt
- Hub: 10 mm
- Durchmesser: 7,4 mm
- Federkraft: 6 N
- Höhe Kopf: 6 mm
Allgemeine Daten
- Ausführung: Rund mit Bund (D7,4x2), KTP
- Temperatur max.: 60 °C
- Zubehörtyp: Ausbauzubehör
- Produktgruppe: Fangstifte
- Baureihe: FS-GF
- Temperatur min.: 10 °C
- Typ: Gefedert
- RoHS-konform: ja
- Gewicht: 0,01 kg
