Produktinformation
Produktinformationen "DPS-465 343 051 A 4042M-HTEHFM"
| Anzahl Signalleiter: | 1 |
|---|---|
| Anzugsmoment in KS: | 3 – 5 cNm |
| Arbeitshub Außenleiter: | 4 mm |
| Arbeitshub Signalleiter: | 4 mm |
| Außenleiter wechselbar: | nein |
| Federkraft gesamt Außenleiter bei Arbeitshub: | 3 N |
| Federkraft je Signalleiter bei Arbeitshub: | 1 N |
| KS-Unterbaureihe: | KS-465 M, KS-465 M-F Schraubversion |

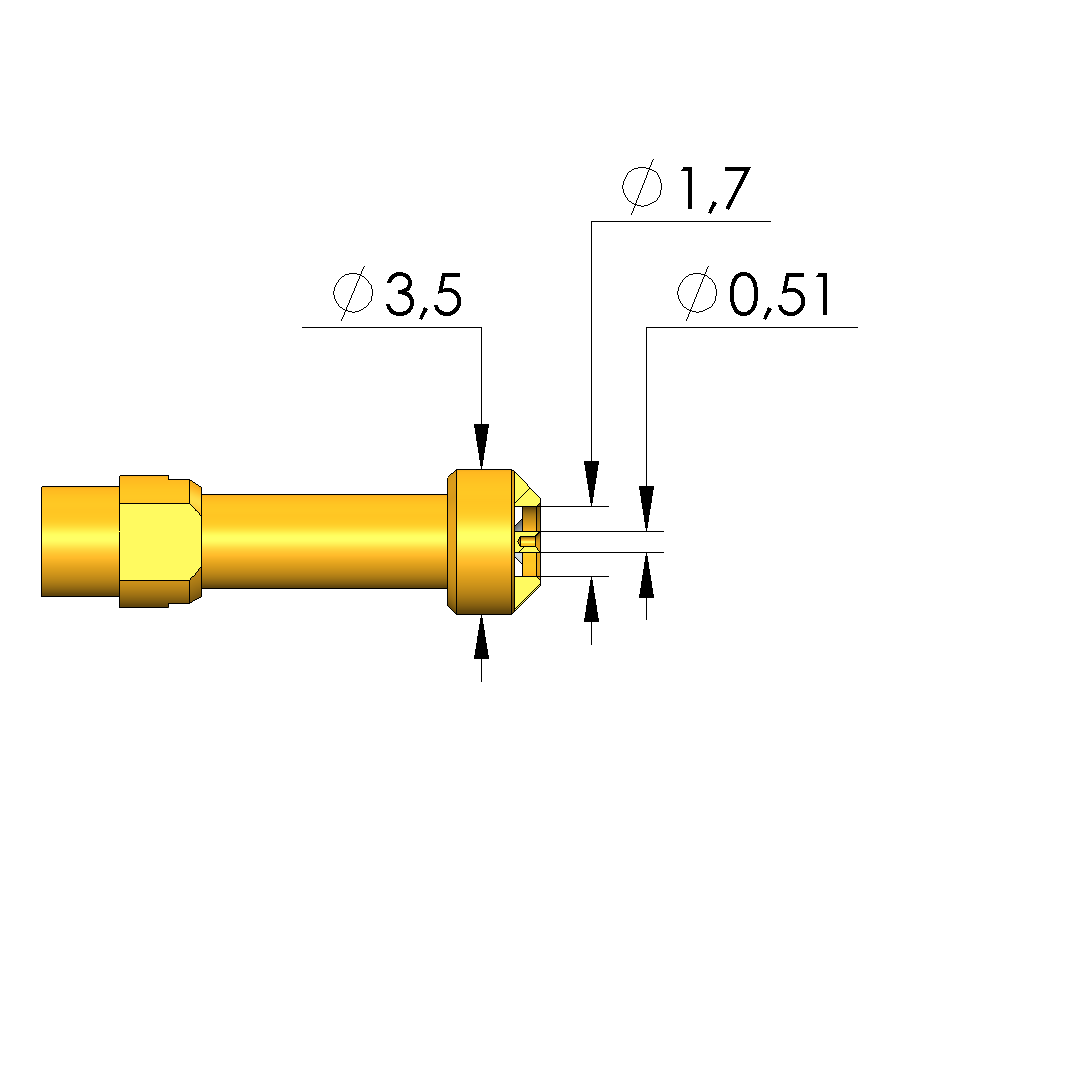

| Kopfdurchmesser Außenleiter: | 3,5 mm |
| Kopfdurchmesser Signalleiter: | 0,51 mm |

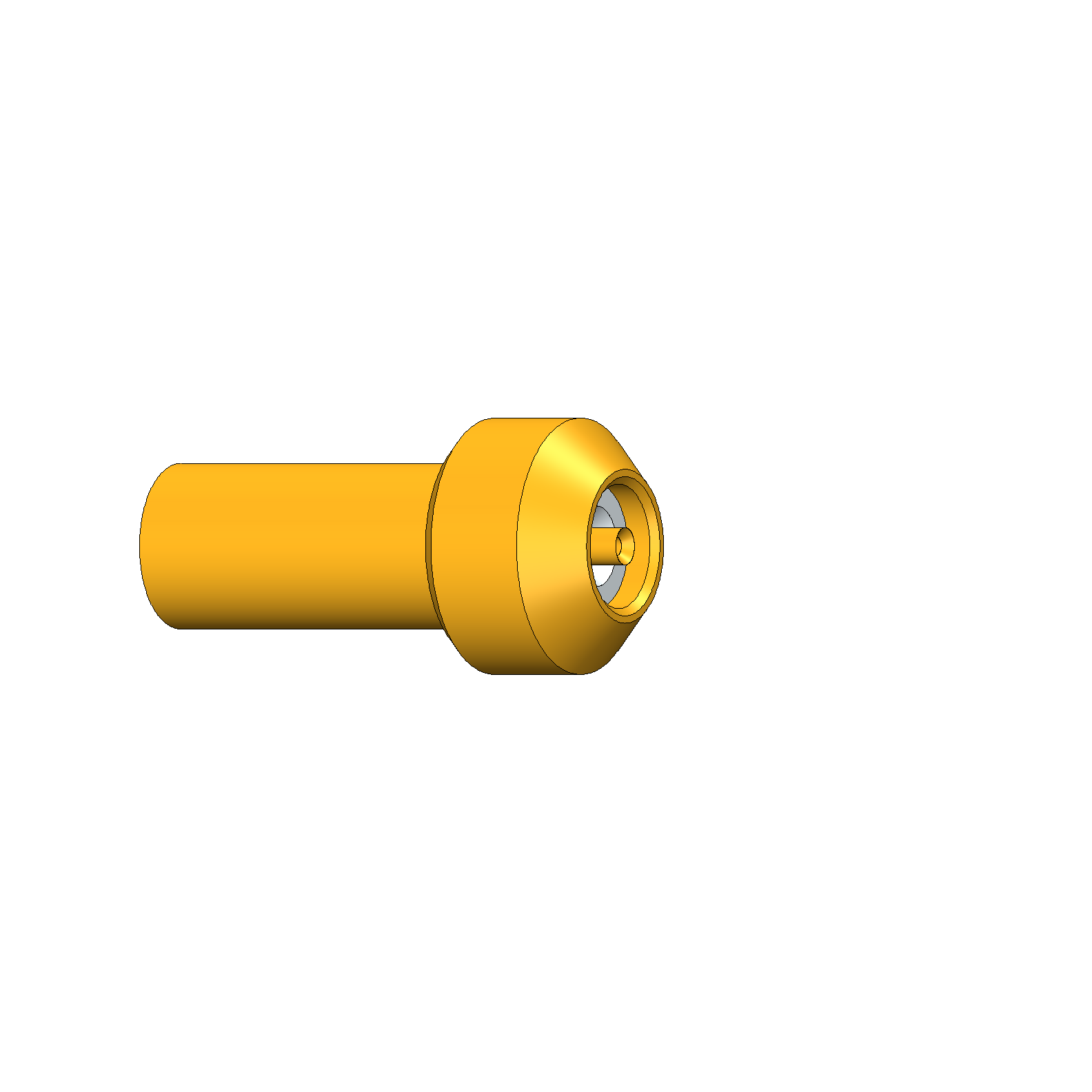

| Kopfform Außenleiter: | 42 Zentrierung Innenseite Steckverbinder |
| Kopfform Signalleiter: | 43 Innenkegel mit zentrischer Bohrung |
| Kopfform Signalleiter Oberfläche: | A Gold |
| Kopfform Signalleiter Werkstoff: | 3 CuBe |
| Max. Strombelastbarkeit Außenleiter: | 10 A |
| Max. Strombelastbarkeit Signalleiter: | 2 A |
| Maximaler Hub Außenleiter: | 5 mm |
| Maximaler Hub Signalleiter: | 5 mm |
| RoHS-konform: | ja |
| Schwimmend gelagert: | nein |
| Signalleiter wechselbar: | nein |
| Produktgruppe: | DPS Dipolkontaktstifte |
| Baureihe: | DPS-465 |
| Unterbaureihe: | DPS-465 M einschraubbar |
| Gesamtfederkraft bei Arbeitshub: | 4 N |
| Temperatur min.: | -40 °C |
| Temperatur max.: | 80 °C |
| Gesamtlänge: | 44,8 mm |
| Prüfling / Kontakt: | Mini-Coax MATE-AX & HFM |
| Einbauhöhe ohne Kontaktsteckhülse: | 10,2 mm |
| Geschlecht Prüfling: | M Signalleiter männlich / Stecker |
| Raster: | 4 mm |
| Verdrehgesichert: | nein |
| Durchgehender Kolben: | nein |
| Einbauart: | einschraubbar |
| Stifthülsendurchmesser: | 2,65 mm |
Anmelden
Weitere Produkte dieser Baureihe:
Technische Daten
Allgemeine Daten
- Temperatur max.: 80 °C
- Durchgehender Kolben: nein
- KS-Unterbaureihe: KS-465 M
- Produktgruppe: DPS Dipolkontaktstifte
- Verdrehgesichert: nein
- Schwimmend gelagert: nein
- Unterbaureihe: DPS-465 M einschraubbar
- Baureihe: DPS-465
- RoHS-konform: ja
- Einbauart: einschraubbar
- Temperatur min.: -40 °C
- Raster: 4 mm
- Geschlecht Prüfling: M Signalleiter männlich / Stecker
- KS-Unterbaureihe: KS-465 M-F Schraubversion
- Prüfling / Kontakt: Mini-Coax MATE-AX & HFM
Daten zum Signalleiter
- Kopfdurchmesser Signalleiter: 0,51 mm
- Kopfform Signalleiter: 43 Innenkegel mit zentrischer Bohrung
- Anzahl Signalleiter: 1
- Kopfform Signalleiter Werkstoff: 3 CuBe
- Kopfform Signalleiter Oberfläche: A Gold
- Maximaler Hub Signalleiter: 5 mm
- Signalleiter wechselbar: nein
- Arbeitshub Signalleiter: 4 mm
- Max. Strombelastbarkeit Signalleiter: 2 A
- Federkraft je Signalleiter bei Arbeitshub: 1 N
Daten zum Außenleiter
- Außenleiter wechselbar: nein
- Maximaler Hub Außenleiter: 5 mm
- Kopfform Außenleiter: 42 Zentrierung Innenseite Steckverbinder
- Kopfdurchmesser Außenleiter: 3,5 mm
- Max. Strombelastbarkeit Außenleiter: 10 A
- Arbeitshub Außenleiter: 4 mm
- Federkraft gesamt Außenleiter bei Arbeitshub: 3 N
Mechanische Daten
- Gesamtlänge: 44,8 mm
- Einbauhöhe ohne Kontaktsteckhülse: 10,2 mm
- Gesamtfederkraft bei Arbeitshub: 4 N
- Anzugsmoment in KS: 3 – 5 cNm
- Stifthülsendurchmesser: 2,65 mm
