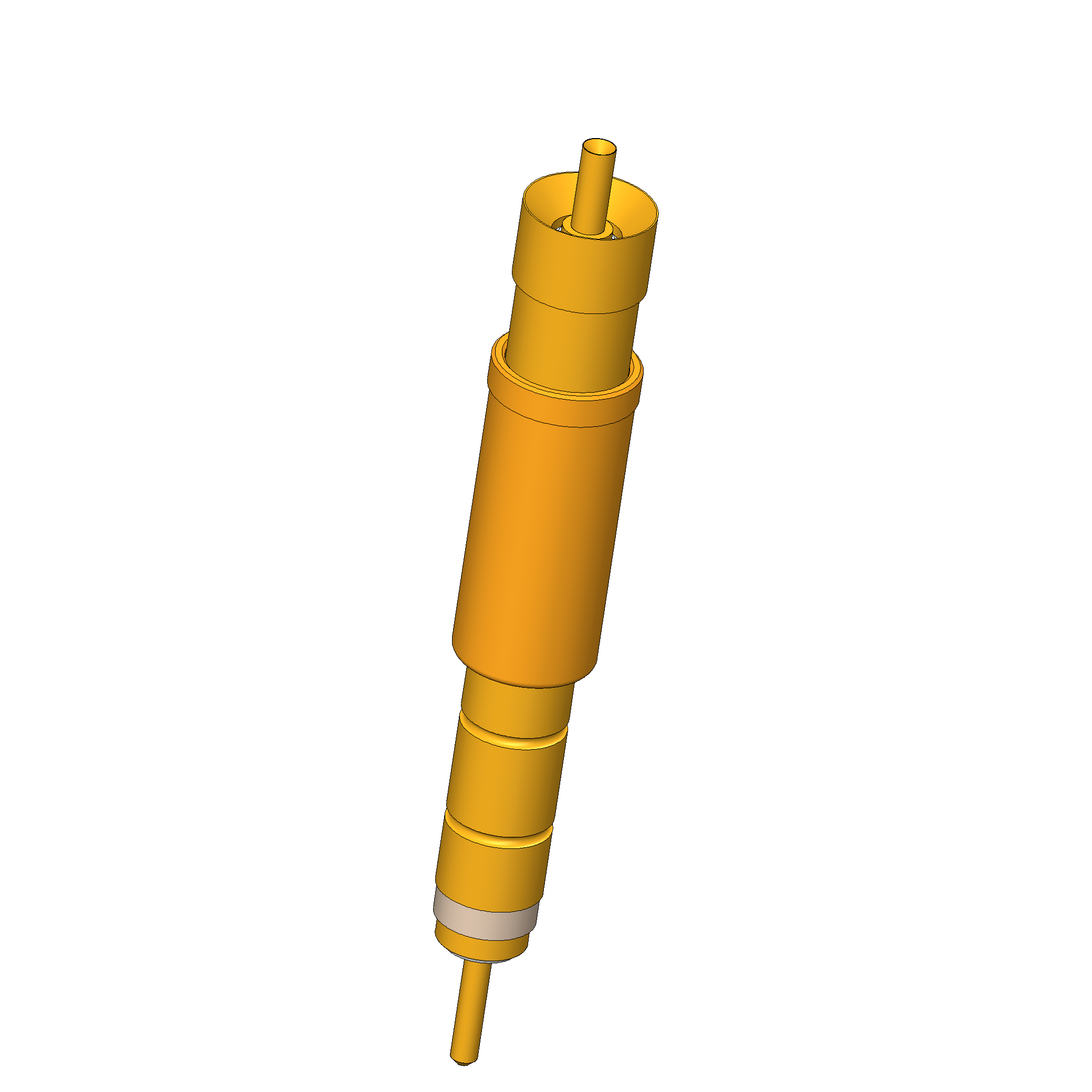

Produktinformationen "DPS-445 203 100 A 6543"
| Anzahl Signalleiter: | 1 |
|---|---|
| Arbeitshub Außenleiter: | 2 mm |
| Arbeitshub Signalleiter: | 3 mm |
| Außenleiter wechselbar: | nein |
| Federkraft gesamt Außenleiter bei Arbeitshub: | 4,5 N |
| Federkraft je Signalleiter bei Arbeitshub: | 2 N |
| KS-Unterbaureihe: | KS-445 Steckversion |
| Kopfdurchmesser Außenleiter: | 4 mm |
| Kopfdurchmesser Signalleiter: | 1 mm |

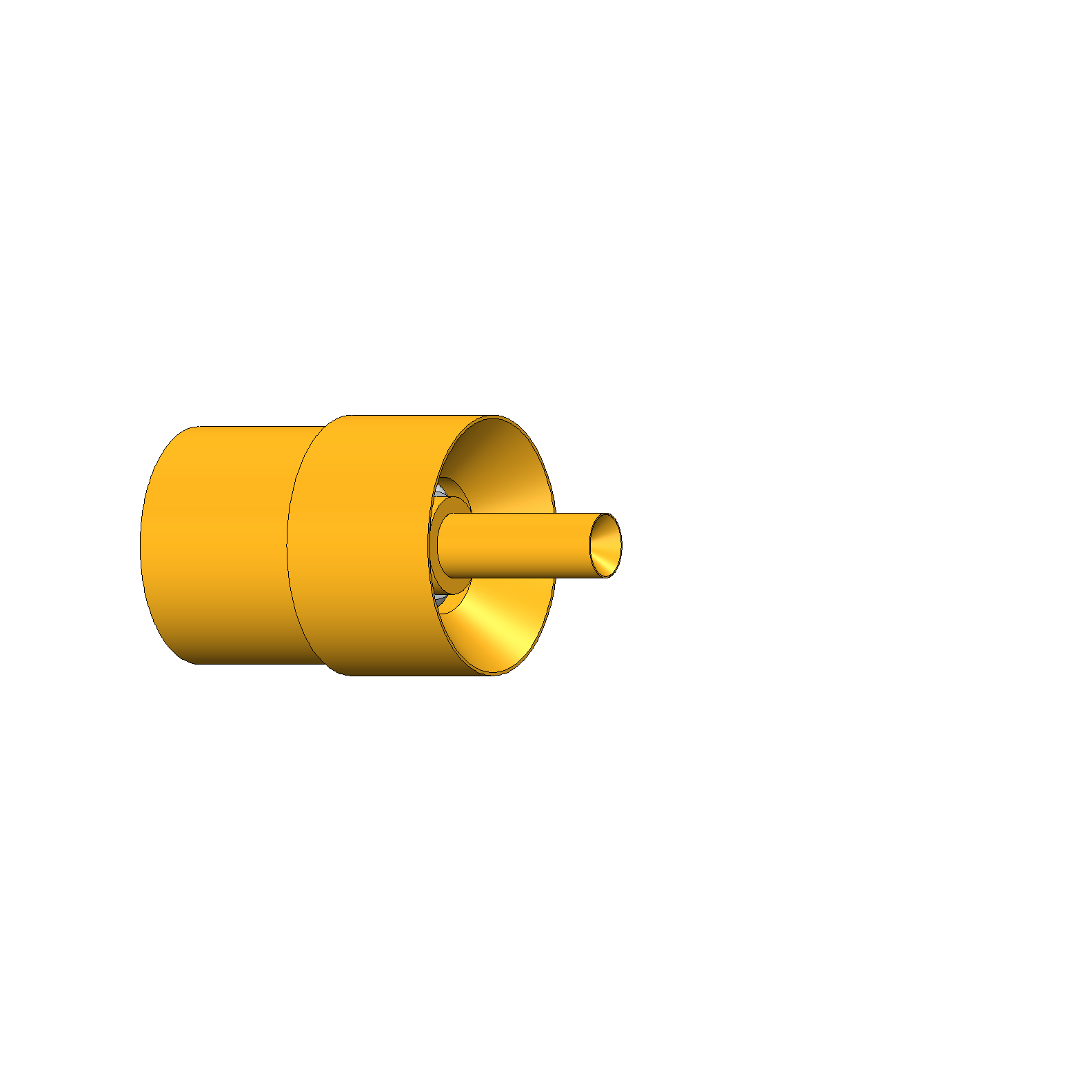

| Kopfform Außenleiter: | 43 Zentrierung Außenseite Steckerverbinder |

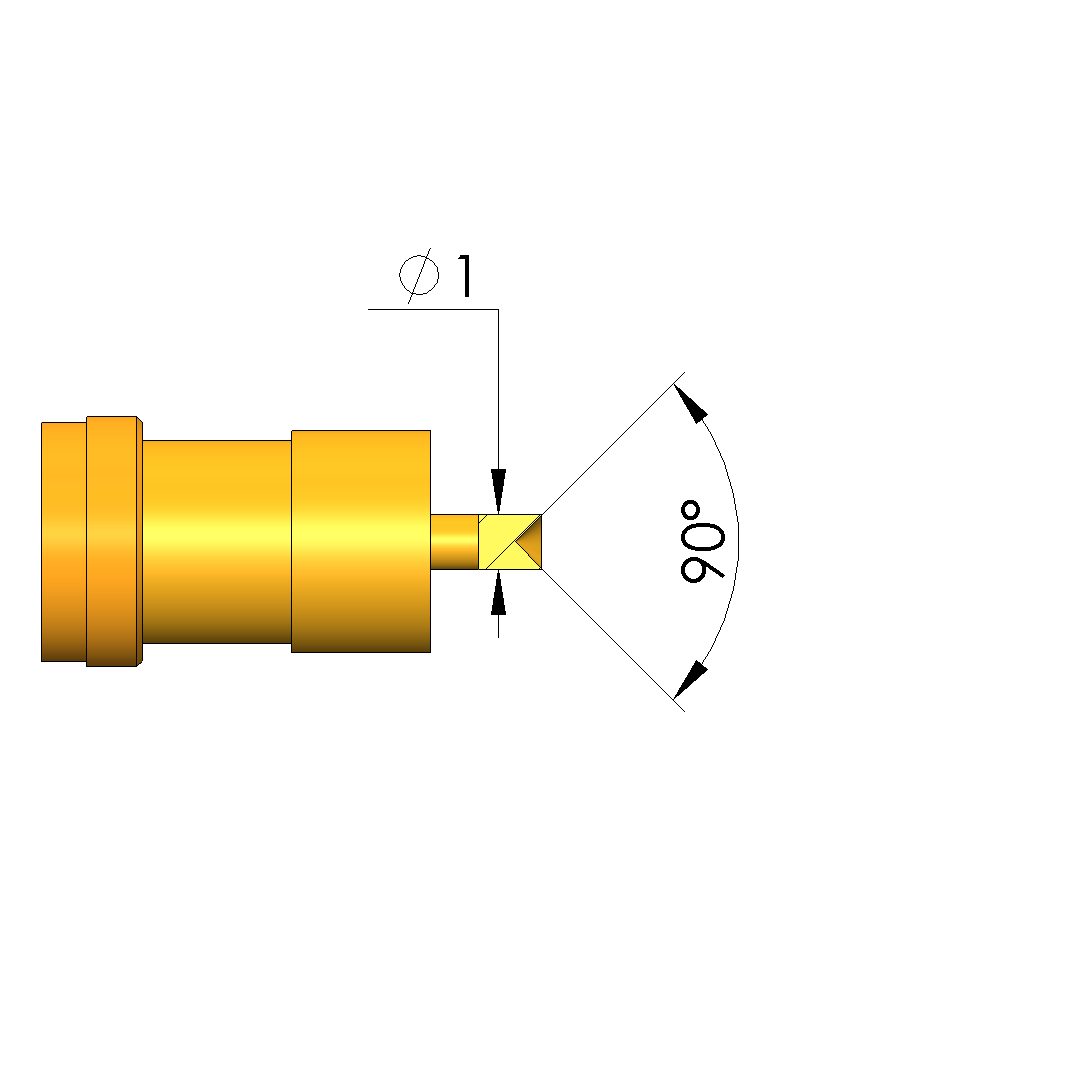

| Kopfform Signalleiter: | 03 Innenkegel |
| Kopfform Signalleiter Oberfläche: | A Gold |
| Kopfform Signalleiter Werkstoff: | 2 Stahl |
| Maximaler Hub Außenleiter: | 2,6 mm |
| Maximaler Hub Signalleiter: | 3,5 mm |
| RoHS-konform: | ja |
| Schwimmend gelagert: | nein |
| Signalleiter wechselbar: | nein |
| Produktgruppe: | DPS Dipolkontaktstifte |
| Baureihe: | DPS-445 |
| Unterbaureihe: | DPS-445 |
| Gesamtfederkraft bei Arbeitshub: | 6,5 N |
| Temperatur min.: | -40 °C |
| Temperatur max.: | 80 °C |
| Gesamtlänge: | 31 mm |
| Prüfling / Kontakt: | PCB |
| Einbauhöhe ohne Kontaktsteckhülse: | 8,2 mm |
| Raster: | 5 mm |
| Verdrehgesichert: | nein |
| Durchgehender Kolben: | ja |
| Einbauart: | steckbar |
| Stifthülsendurchmesser: | 4,3 mm |
Anmelden
Weitere Produkte dieser Baureihe:
Technische Daten
Allgemeine Daten
- Einbauart: steckbar
- Raster: 5 mm
- Unterbaureihe: DPS-445
- Temperatur max.: 80 °C
- Durchgehender Kolben: ja
- Produktgruppe: DPS Dipolkontaktstifte
- Verdrehgesichert: nein
- KS-Unterbaureihe: KS-445 Steckversion
- Schwimmend gelagert: nein
- RoHS-konform: ja
- Prüfling / Kontakt: PCB
- Temperatur min.: -40 °C
- Baureihe: DPS-445
Daten zum Außenleiter
- Maximaler Hub Außenleiter: 2,6 mm
- Außenleiter wechselbar: nein
- Kopfform Außenleiter: 43 Zentrierung Außenseite Steckerverbinder
- Arbeitshub Außenleiter: 2 mm
- Kopfdurchmesser Außenleiter: 4 mm
- Federkraft gesamt Außenleiter bei Arbeitshub: 4,5 N
Mechanische Daten
- Gesamtfederkraft bei Arbeitshub: 6,5 N
- Einbauhöhe ohne Kontaktsteckhülse: 8,2 mm
- Stifthülsendurchmesser: 4,3 mm
- Gesamtlänge: 31 mm
Daten zum Signalleiter
- Anzahl Signalleiter: 1
- Kopfdurchmesser Signalleiter: 1 mm
- Kopfform Signalleiter Werkstoff: 2 Stahl
- Arbeitshub Signalleiter: 3 mm
- Kopfform Signalleiter Oberfläche: A Gold
- Signalleiter wechselbar: nein
- Maximaler Hub Signalleiter: 3,5 mm
- Federkraft je Signalleiter bei Arbeitshub: 2 N
- Kopfform Signalleiter: 03 Innenkegel
