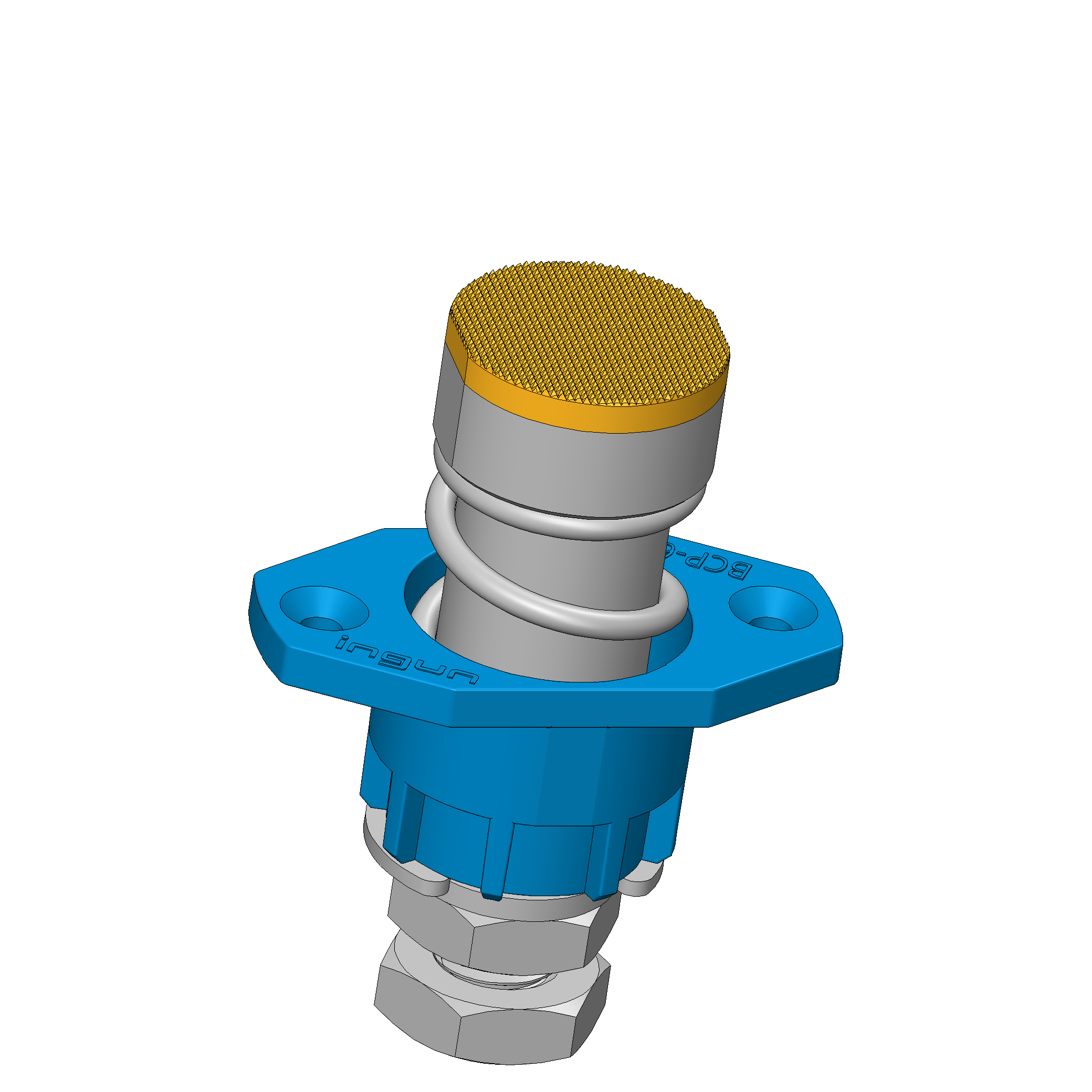

Produkt-Informationen "BCP-696 360 2200 A 110004-00"
| Anwendung empf.: | - |
|---|---|
| Federvorspannung: | 71 N |
| RoHS-konform: | ja |
| Produktgruppe: | Battery Contacting |
| Baureihe: | BCP-696 |
| Arbeitshub: | 5 mm |
| E-Maß / Kragenmaß: | 04 |
| Kopfform: | 60 Waffel (Riffel) mit feiner Teilung |
| Strombelastbarkeit / Nennstrom: | 450 A |
| Temperatur min.: | -40 °C |
| Strombelastbarkeit auf Kupfer @ΔT ≤ 20 K: | 300 A |
| Strombelastbarkeit auf Kupfer @ΔT ≤ 60 K: | 450 A |
| Federkraft bei Arbeitshub: | 110 N |
| Schnellwechselsystem: | nein |
| Strombelastbarkeit auf Aluminium @ΔT ≤ 20 K: | 200 A |
| Strombelastbarkeit auf Aluminium @ΔT ≤ 60 K: | 400 A |
| Durchgangswiderstand typisch max.: | |
| Kopfdurchmesser: | 22 mm |
| Maximaler Hub: | 10 mm |
| Temperatur max.: | 80 °C |
| Gesamtlänge: | 61,2 mm |
| Prüfling / Kontakt: | Cylindrical cells, Prismatic cells |
| Kopfform Oberfläche: | A Gold |
| Raster: | 26 mm |
| Verdrehgesichert: | ja |
| Anschlussart am Kontaktstift: | Gewindeanschluss |
| Kopfform Werkstoff: | 3 CuBe |
| Magnetisch: | ja |
| Durchgehender Kolben: | M 10 x 12,8 |
| Einbauart: | flansch |
| Stifthülsendurchmesser: | 25 mm |
| Einbauhöhe einstellbar: | nein |
Anmelden
Weitere Produkte dieser Baureihe:
Technische Daten
Allgemeine Daten
- Produktgruppe: Battery Contacting
- Baureihe: BCP-696
- Anwendung empf.: -
- Raster: 26 mm
- Prüfling / Kontakt: Prismatic cells, Cylindrical cells
- Magnetisch: ja
- Einbauart: flansch
- Schnellwechselsystem: nein
- Anschlussart am Kontaktstift: Gewindeanschluss
- Einbauhöhe einstellbar: nein
- Verdrehgesichert: ja
- Durchgehender Kolben: M 10 x 12,8
- Temperatur min.: -40 °C
- Temperatur max.: 80 °C
- RoHS-konform: ja
Elektrische Daten
- Strombelastbarkeit / Nennstrom: 450 A
- Strombelastbarkeit auf Kupfer @ΔT ≤ 20 K: 300 A
- Strombelastbarkeit auf Kupfer @ΔT ≤ 60 K: 450 A
- Strombelastbarkeit auf Aluminium @ΔT ≤ 20 K: 200 A
- Strombelastbarkeit auf Aluminium @ΔT ≤ 60 K: 400 A
- Durchgangswiderstand typisch max.:

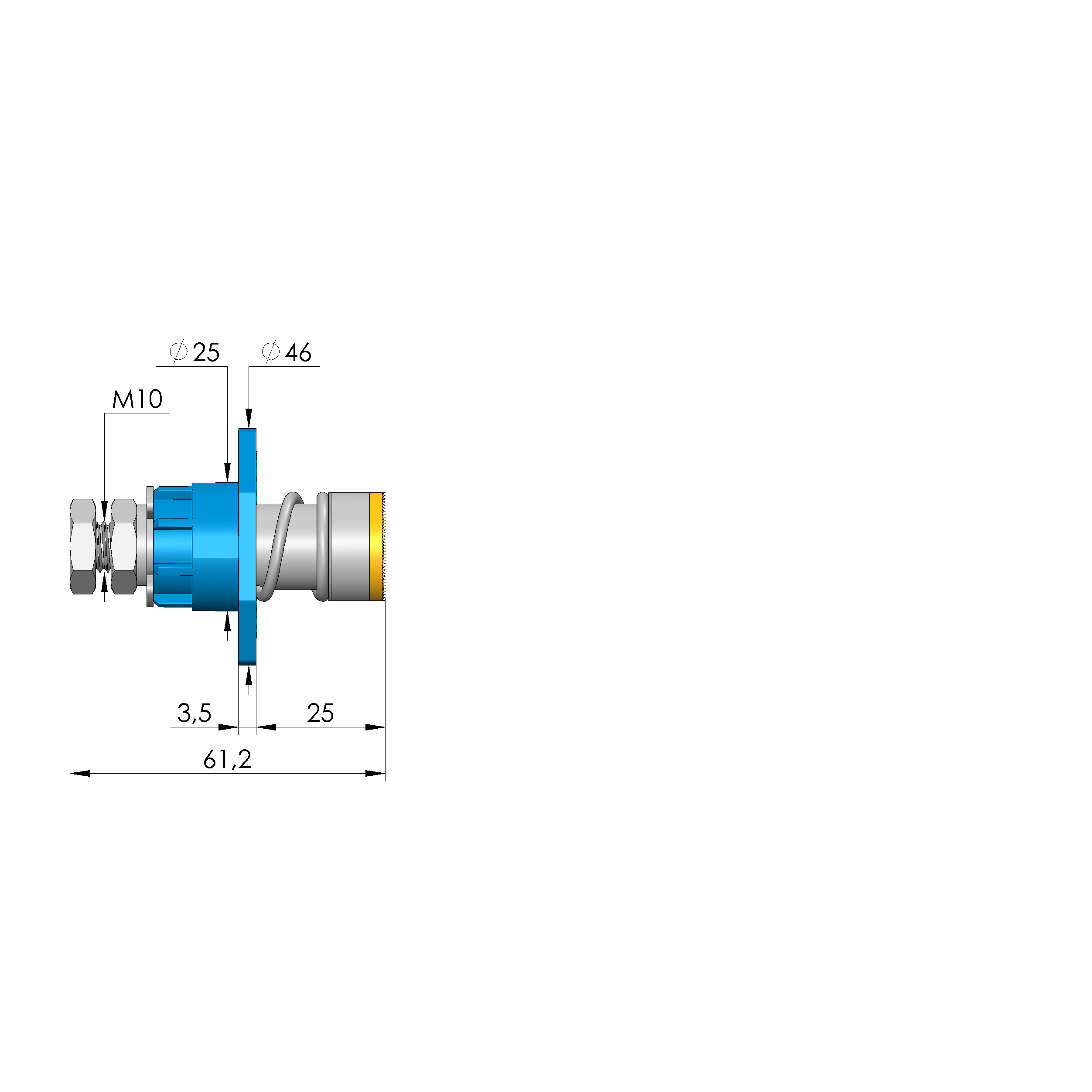

Mechanische Daten
- Gesamtlänge: 61,2 mm
- Stifthülsendurchmesser: 25 mm
- Maximaler Hub: 10 mm
- Federvorspannung: 71 N
- E-Maß / Kragenmaß: 04
- Federkraft bei Arbeitshub: 110 N
- Arbeitshub: 5 mm

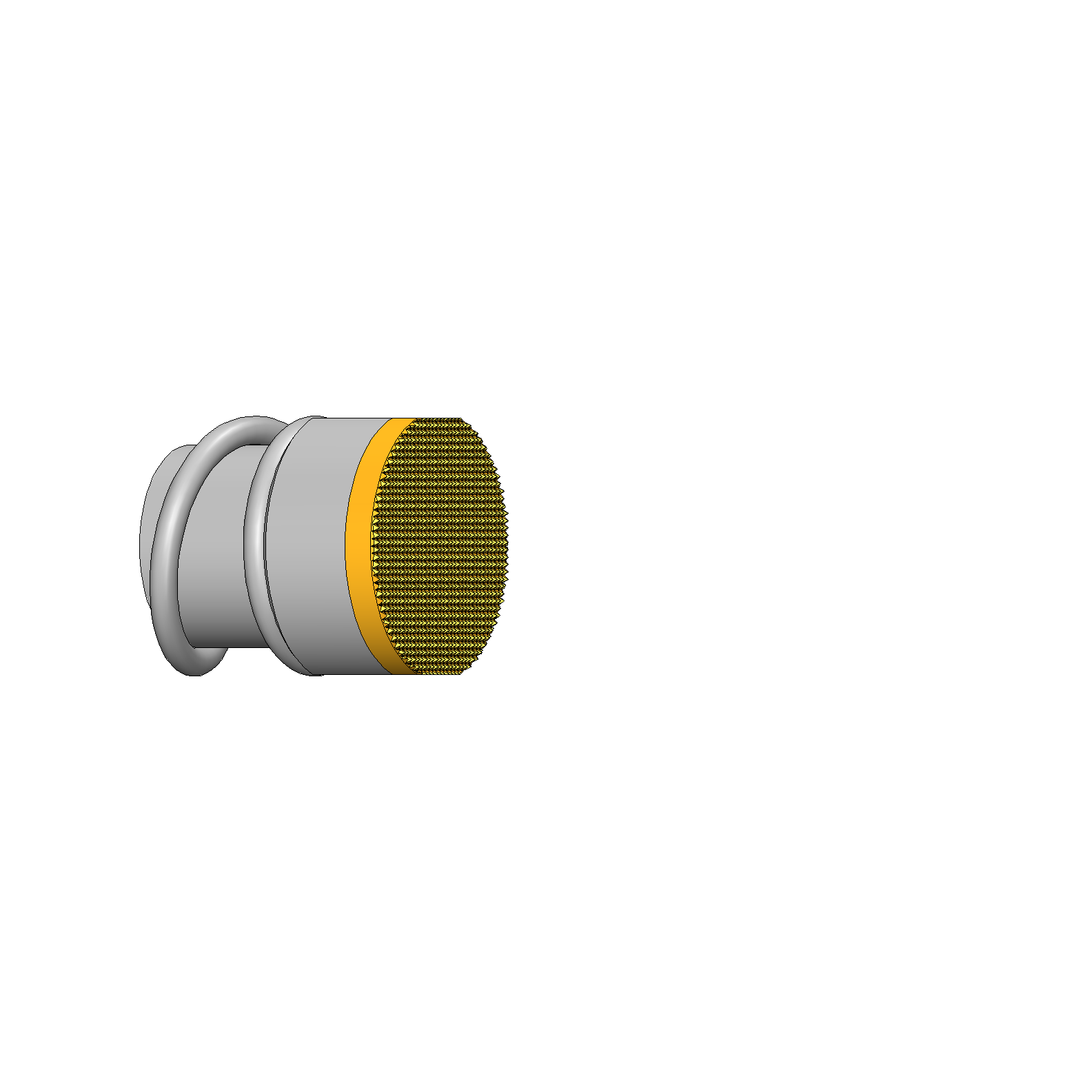

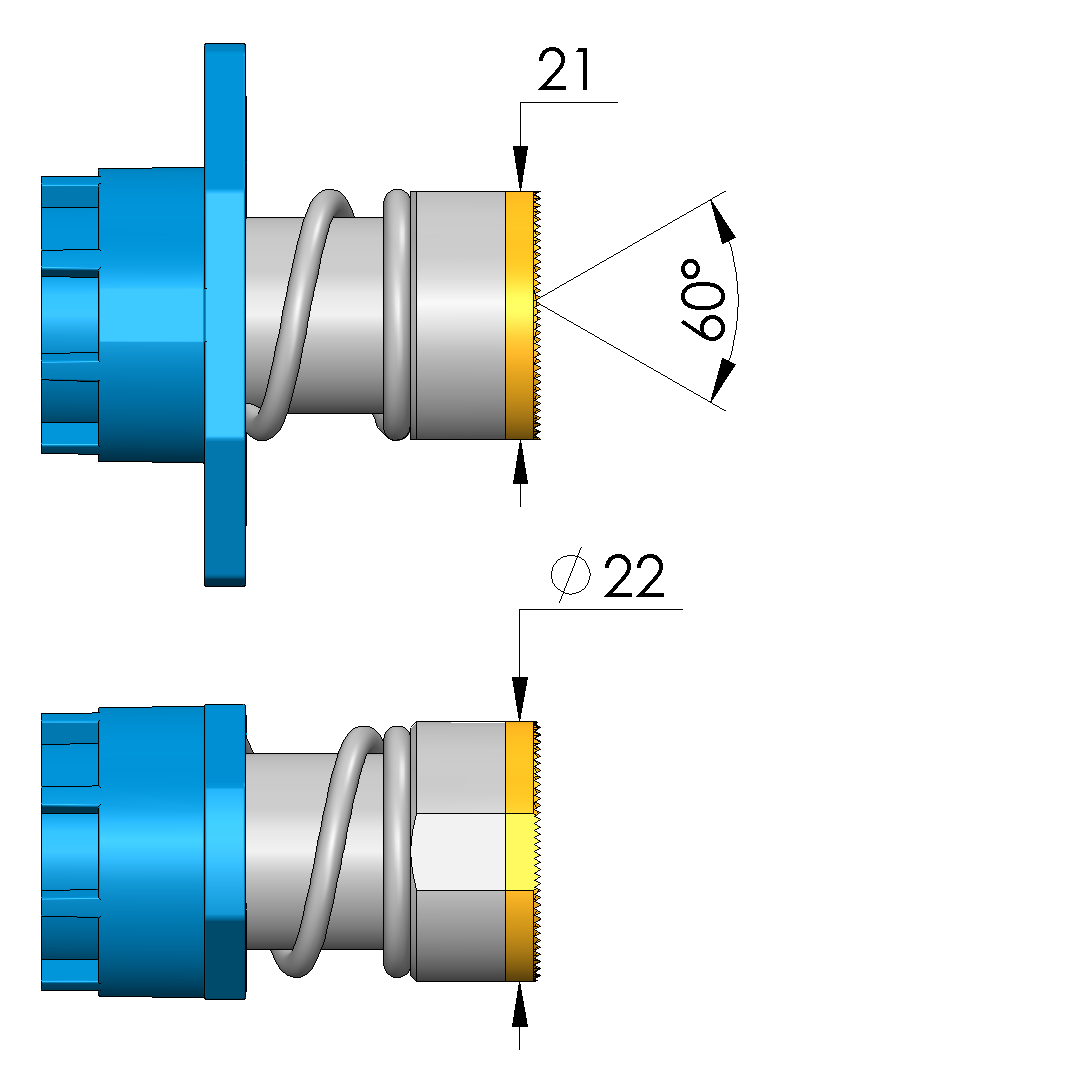

Daten zur Kopfform
- Kopfform: 60 Waffel (Riffel) mit feiner Teilung
- Kopfdurchmesser: 22 mm
- Kopfform Oberfläche: A Gold
- Kopfform Werkstoff: 3 CuBe
