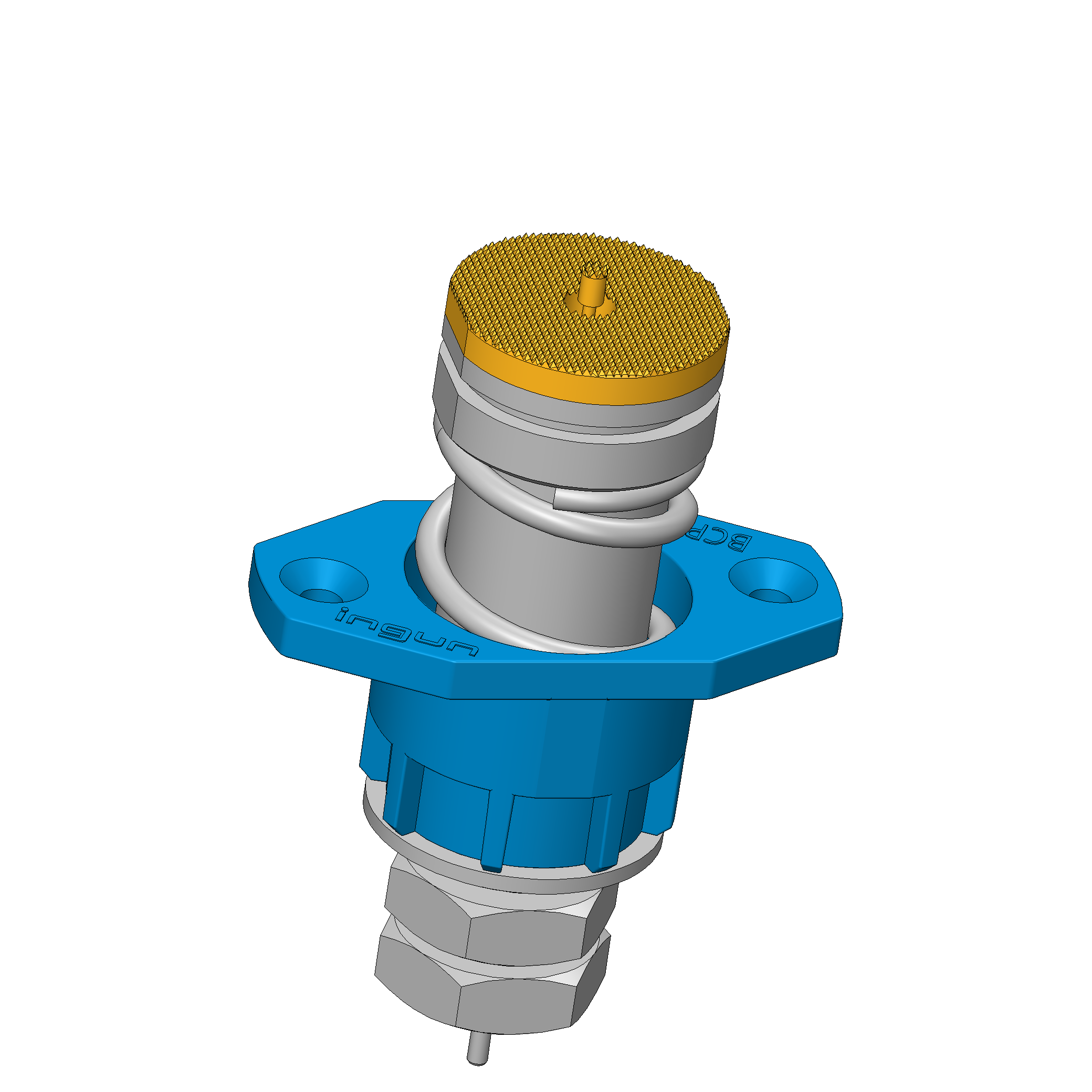

Produktinformationen "BCP-696 360 2200 A 110004-54"
- Kontaktlösung für 4680 zylindrische Zellen und prismatische Zellen
- Geeignet für Ströme bis zu 200 A bei ΔT ≤ 20 K auf Aluminium
- Niederohmstift mit typischem Gesamtwiderstand < 0.5 mOhm
- Durchgehendes Kolbensystem mit geringstem Innenwiderstand.
- Entwickelt für eine Vielzahl von Anwendungen, insbesondere für Formations- und andere End-of-Life-Tests (EOL)
- Einfache Flanschmontage mit flexiblem Kabelanschluss
- Dipol-Design für präzise Spannungsmessung
- Einfacher Anschluss des Spannungssensors: sowohl Löten als auch Kabelschuhmontage möglich
| Arbeitshub: | 5 mm |
|---|---|
| Federvorspannung: | 71 N |
| RoHS-konform: | ja |
| Produktgruppe: | Battery Contacting, Dipol BCP / Vierpolklemmen |
| Unterproduktgruppe: | Dipol BCP / Vierpolklemmen |
| Baureihe: | BCP-696 |
| E-Maß / Kragenmaß: | 04 |
| Kopfform: | 60 Waffel (Riffel) mit feiner Teilung |
| Strombelastbarkeit / Nennstrom: | 200 A |
| Temperatur min.: | -40 °C |
| Federkraft bei Arbeitshub: | 110 N |
| Schnellwechselsystem: | nein |
| Durchgangswiderstand typisch max.: | 0,2 mOhm |
| Kopfdurchmesser: | 22 mm |
| Maximaler Hub: | 10 mm |
| Temperatur max.: | 80 °C |
| Gesamtlänge: | 71 mm |
| Kontaktierung von: | Bead, Pfosten, Pin |
| Kopfform Oberfläche: | A Gold |
| Raster: | 26 mm |
| Verdrehgesichert: | ja |
| Anschlussart am Kontaktstift: | Gewindeanschluss |
| Kopfform Werkstoff: | 3 CuBe |
| Magnetisch: | ja |
| Durchgehender Kolben: | M 10 x 12,8 |
| Einbauart: | flansch |
| Stifthülsendurchmesser: | 25 mm |
| Einbauhöhe einstellbar: | nein |
Anmelden
Produkt Details
- Kontaktlösung für 4680 zylindrische Zellen und prismatische Zellen
- Geeignet für Ströme bis zu 200 A bei ΔT ≤ 20 K auf Aluminium
- Niederohmstift mit typischem Gesamtwiderstand < 0.5 mOhm
- Durchgehendes Kolbensystem mit geringstem Innenwiderstand.
- Entwickelt für eine Vielzahl von Anwendungen, insbesondere für Formations- und andere End-of-Life-Tests (EOL)
- Einfache Flanschmontage mit flexiblem Kabelanschluss
- Dipol-Design für präzise Spannungsmessung
- Einfacher Anschluss des Spannungssensors: sowohl Löten als auch Kabelschuhmontage möglich
Weitere Produkte dieser Baureihe:
Technische Daten
Allgemeine Daten
- Produktgruppe: Battery Contacting
- Produktgruppe: Dipol BCP / Vierpolklemmen
- Unterproduktgruppe: Dipol BCP / Vierpolklemmen
- Baureihe: BCP-696
- Raster: 26 mm
- Kontaktierung von: Bead
- Kontaktierung von: Pin
- Kontaktierung von: Pfosten
- Magnetisch: ja
- Einbauart: flansch
- Schnellwechselsystem: nein
- Anschlussart am Kontaktstift: Gewindeanschluss
- Einbauhöhe einstellbar: nein
- Verdrehgesichert: ja
- Durchgehender Kolben: M 10 x 12,8
- Temperatur min.: -40 °C
- Temperatur max.: 80 °C
- RoHS-konform: ja

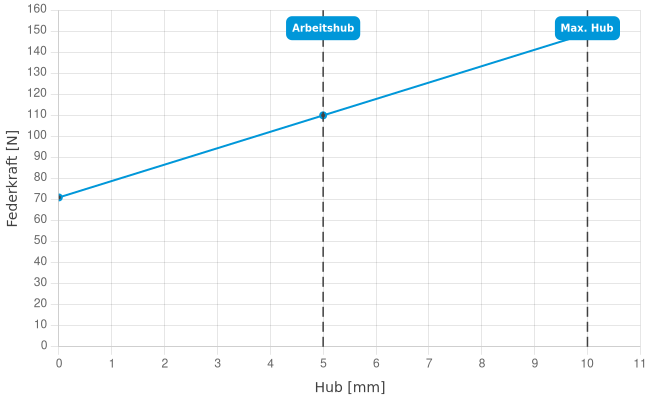

Mechanische Daten
- Gesamtlänge: 71 mm
- Stifthülsendurchmesser: 25 mm
- Maximaler Hub: 10 mm
- Federvorspannung: 71 N
- E-Maß / Kragenmaß: 04
- Federkraft bei Arbeitshub: 110 N
- Arbeitshub: 5 mm

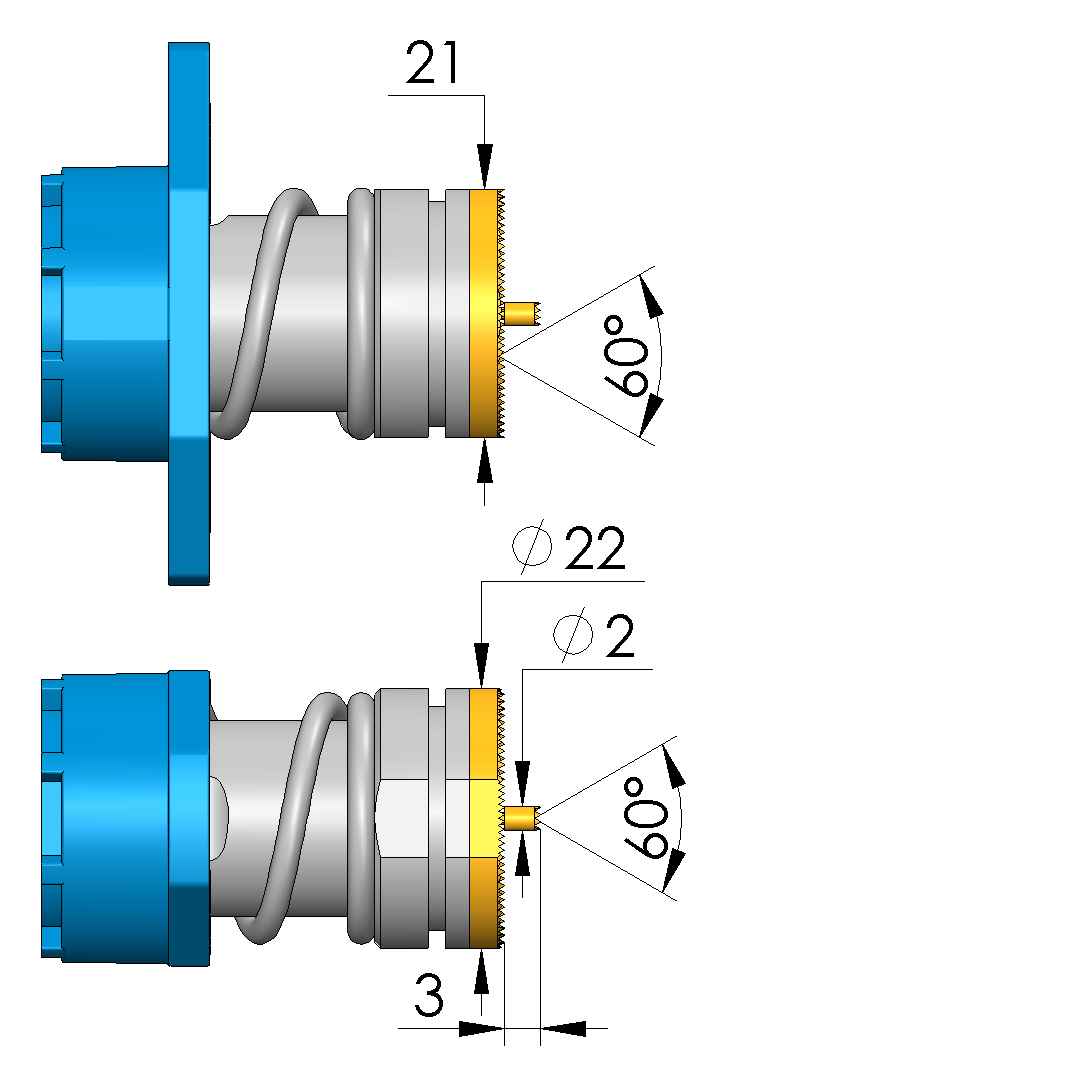

Daten zur Kopfform
- Kopfform: 60 Waffel (Riffel) mit feiner Teilung
- Kopfdurchmesser: 22 mm
- Kopfform Oberfläche: A Gold
- Kopfform Werkstoff: 3 CuBe
Elektrische Daten
- Strombelastbarkeit / Nennstrom: 200 A
- Durchgangswiderstand typisch max.: 0,2 mOhm
