Produktinformation
Produkt-Informationen "BCP-693 360 1100 A 35004-00"
| Anwendung empf.: | - |
|---|---|
| Federvorspannung: | 15,75 N |
| RoHS-konform: | ja |
| Produktgruppe: | Battery Contacting |

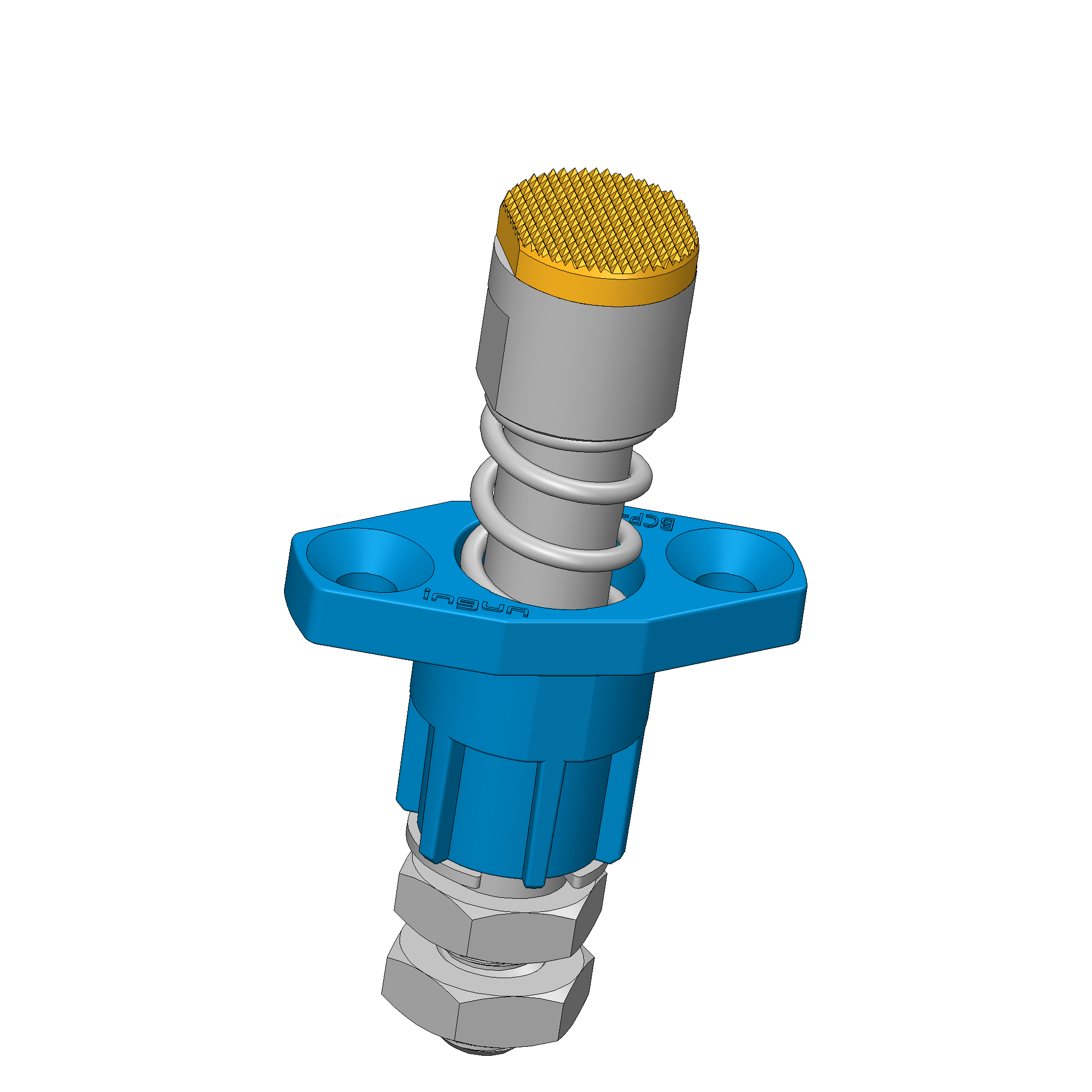

| Baureihe: | BCP-693 |
| Arbeitshub: | 4,4 mm |
| E-Maß / Kragenmaß: | 04 |
| Kopfform: | 60 Waffel (Riffel) mit feiner Teilung |
| Strombelastbarkeit / Nennstrom: | 220 A |
| Temperatur min.: | -40 °C |
| Strombelastbarkeit auf Kupfer @ΔT ≤ 20 K: | 130 A |
| Strombelastbarkeit auf Kupfer @ΔT ≤ 60 K: | 220 A |
| Federkraft bei Arbeitshub: | 35 N |
| Schnellwechselsystem: | nein |
| Strombelastbarkeit auf Aluminium @ΔT ≤ 20 K: | 65 A |
| Strombelastbarkeit auf Aluminium @ΔT ≤ 60 K: | 110 A |
| Durchgangswiderstand typisch max.: | |
| Kopfdurchmesser: | 11 mm |
| Maximaler Hub: | 7 mm |
| Temperatur max.: | 80 °C |
| Gesamtlänge: | 51 mm |
| Prüfling / Kontakt: | Cylindrical cells, Prismatic cells |
| Kopfform Oberfläche: | A Gold |
| Raster: | 14 mm |
| Verdrehgesichert: | ja |
| Anschlussart am Kontaktstift: | Gewindeanschluss |
| Kopfform Werkstoff: | 3 CuBe |
| Magnetisch: | ja |
| Durchgehender Kolben: | M 6 x 10,6 |
| Einbauart: | flansch |
| Stifthülsendurchmesser: | 13 mm |
| Einbauhöhe einstellbar: | nein |
Anmelden
Weitere Produkte dieser Baureihe:
Technische Daten
Allgemeine Daten
- Produktgruppe: Battery Contacting
- Baureihe: BCP-693
- Anwendung empf.: -
- Raster: 14 mm
- Prüfling / Kontakt: Prismatic cells, Cylindrical cells
- Magnetisch: ja
- Einbauart: flansch
- Schnellwechselsystem: nein
- Anschlussart am Kontaktstift: Gewindeanschluss
- Einbauhöhe einstellbar: nein
- Verdrehgesichert: ja
- Durchgehender Kolben: M 6 x 10,6
- Temperatur min.: -40 °C
- Temperatur max.: 80 °C
- RoHS-konform: ja
Mechanische Daten
- Gesamtlänge: 51 mm
- Stifthülsendurchmesser: 13 mm
- Maximaler Hub: 7 mm
- Federvorspannung: 15,75 N
- E-Maß / Kragenmaß: 04
- Federkraft bei Arbeitshub: 35 N
- Arbeitshub: 4,4 mm
Elektrische Daten
- Strombelastbarkeit / Nennstrom: 220 A
- Strombelastbarkeit auf Kupfer @ΔT ≤ 20 K: 130 A
- Strombelastbarkeit auf Kupfer @ΔT ≤ 60 K: 220 A
- Strombelastbarkeit auf Aluminium @ΔT ≤ 20 K: 65 A
- Strombelastbarkeit auf Aluminium @ΔT ≤ 60 K: 110 A
- Durchgangswiderstand typisch max.:

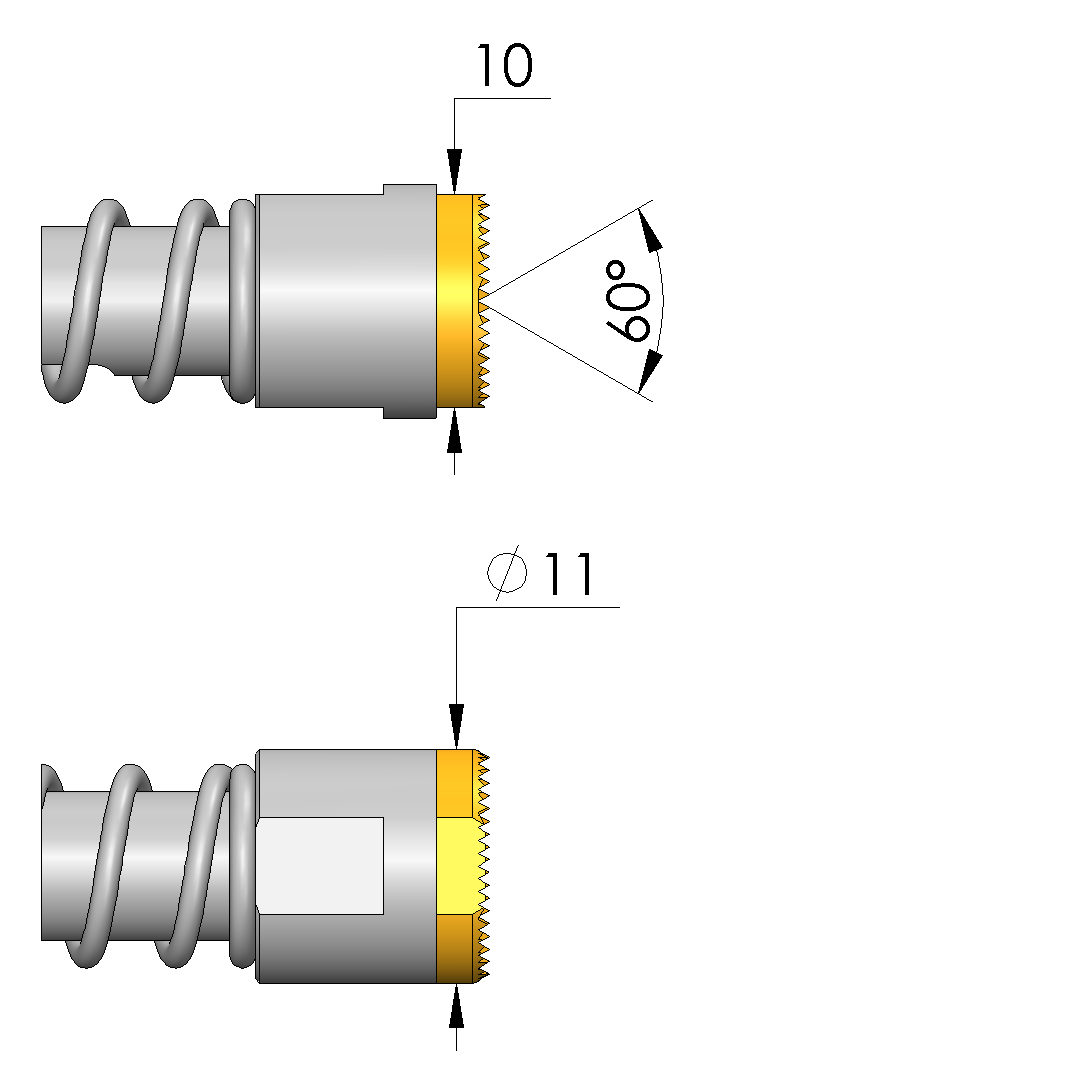

Daten zur Kopfform

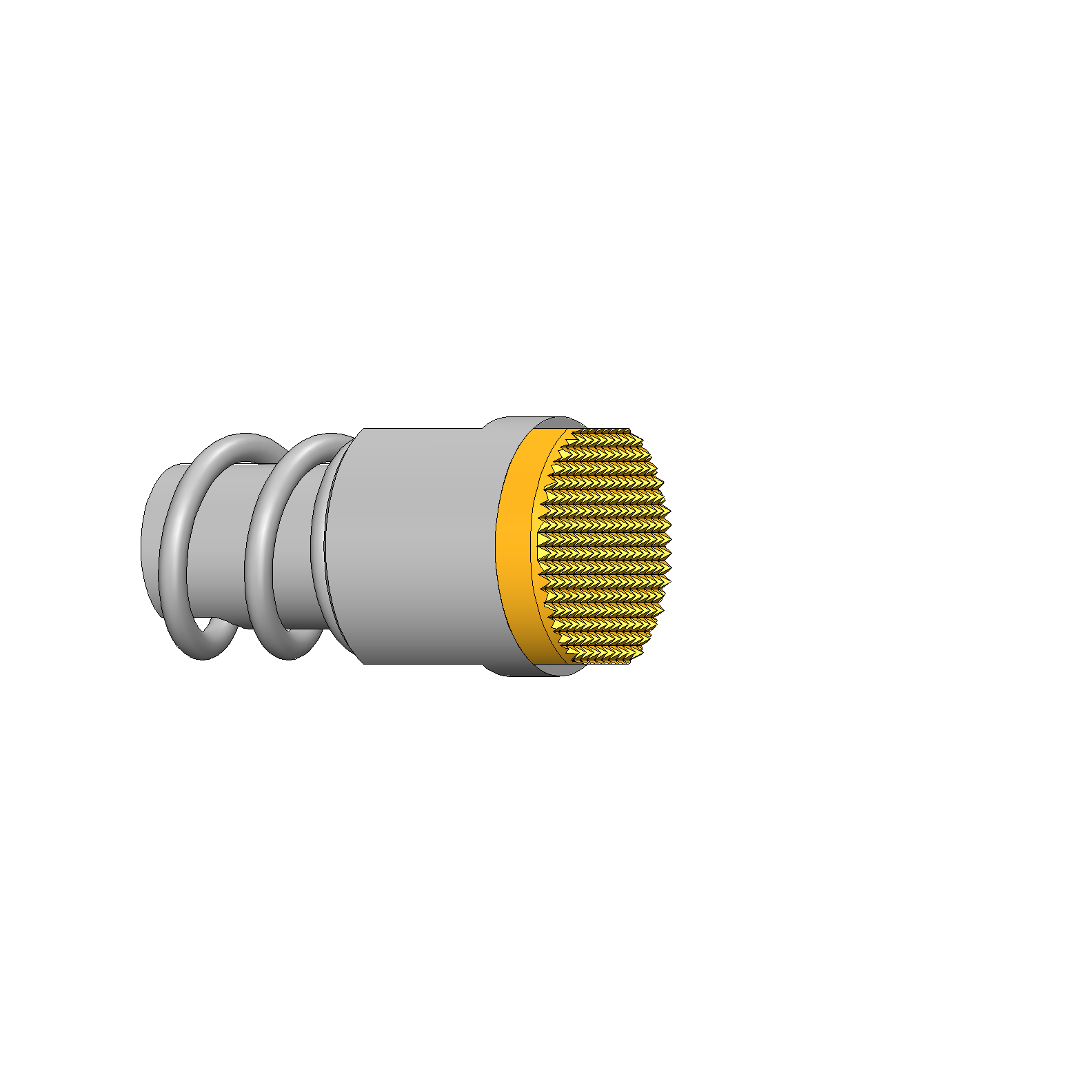

- Kopfform: 60 Waffel (Riffel) mit feiner Teilung
- Kopfdurchmesser: 11 mm
- Kopfform Oberfläche: A Gold
- Kopfform Werkstoff: 3 CuBe
