Produktinformationen "BCP-655 360 1800 A 100004M-53"
- Kontaktlösung für 4680 zylindrische Zellen und prismatische Zellen
- Geeignet für Ströme bis zu 125 A bei ΔT ≤ 20 K auf Aluminium
- Niederohmstift mit typischem Gesamtwiderstand < 0.5 mOhm
- Entwickelt für eine Vielzahl von Anwendungen, insbesondere für Formations- und andere End-of-Life-Tests (EOL)
- Unbewegliche Kabelverbindung
- Einfache Installation durch Einschrauben, sicherer Halt in Busbar
- Dipol-Design für präzise Spannungsmessung
- Einfacher Anschluss des Spannungssensors: sowohl Löten als auch Kabelschuhmontage möglich
| Arbeitshub: | 4,4 mm |
|---|---|
| Einschraubdrehmoment max.: | 2.000 cNm |
| Einschraubdrehmoment min.: | 1.500 cNm |
| Federvorspannung: | 47,6 N |
| RoHS-konform: | ja |
| Produktgruppe: | Battery Contacting, Dipol BCP / Vierpolklemmen |
| Unterproduktgruppe: | Dipol BCP / Vierpolklemmen |
| Baureihe: | BCP-655, BCP-655 M einschraubbar |
| E-Maß / Kragenmaß: | 04 |
| Kopfform: | 60 Waffel (Riffel) mit feiner Teilung |
| Strombelastbarkeit / Nennstrom: | 125 A |
| Temperatur min.: | -40 °C |
| Federkraft bei Arbeitshub: | 100 N |
| Schnellwechselsystem: | nein |
| Durchgangswiderstand typisch max.: | 1 mOhm |
| Kopfdurchmesser: | 18 mm |
| Maximaler Hub: | 7 mm |
| Temperatur max.: | 80 °C |
| Gesamtlänge: | 68 mm |
| Kopfform Oberfläche: | A Gold |
| Raster: | 30 mm |
| Verdrehgesichert: | nein |
| Anschlussart am Kontaktstift: | Gewindeanschluss |
| Kopfform Werkstoff: | 3 CuBe |
| Magnetisch: | ja |
| Einbauart: | einschraubbar |
| Stifthülsendurchmesser: | 18 mm |
| Einbauhöhe einstellbar: | nein |
Anmelden
Produkt Details
- Kontaktlösung für 4680 zylindrische Zellen und prismatische Zellen
- Geeignet für Ströme bis zu 125 A bei ΔT ≤ 20 K auf Aluminium
- Niederohmstift mit typischem Gesamtwiderstand < 0.5 mOhm
- Entwickelt für eine Vielzahl von Anwendungen, insbesondere für Formations- und andere End-of-Life-Tests (EOL)
- Unbewegliche Kabelverbindung
- Einfache Installation durch Einschrauben, sicherer Halt in Busbar
- Dipol-Design für präzise Spannungsmessung
- Einfacher Anschluss des Spannungssensors: sowohl Löten als auch Kabelschuhmontage möglich
Weitere Produkte dieser Baureihe:
Technische Daten
Mechanische Daten
- Gesamtlänge: 68 mm
- Stifthülsendurchmesser: 18 mm
- Maximaler Hub: 7 mm

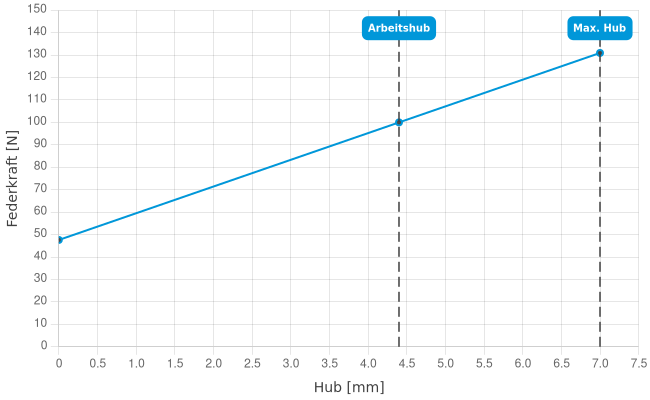

- Federvorspannung: 47,6 N
- E-Maß / Kragenmaß: 04
- Federkraft bei Arbeitshub: 100 N
- Arbeitshub: 4,4 mm
Allgemeine Daten
- Einschraubdrehmoment min.: 1.500 cNm
- Einschraubdrehmoment max.: 2.000 cNm
- Produktgruppe: Battery Contacting
- Produktgruppe: Dipol BCP / Vierpolklemmen
- Unterproduktgruppe: Dipol BCP / Vierpolklemmen
- Baureihe: BCP-655
- Baureihe: BCP-655 M einschraubbar
- Raster: 30 mm
- Magnetisch: ja
- Einbauart: einschraubbar
- Schnellwechselsystem: nein
- Anschlussart am Kontaktstift: Gewindeanschluss
- Einbauhöhe einstellbar: nein
- Verdrehgesichert: nein
- Temperatur min.: -40 °C
- Temperatur max.: 80 °C
- RoHS-konform: ja
Elektrische Daten
- Strombelastbarkeit / Nennstrom: 125 A
- Durchgangswiderstand typisch max.: 1 mOhm

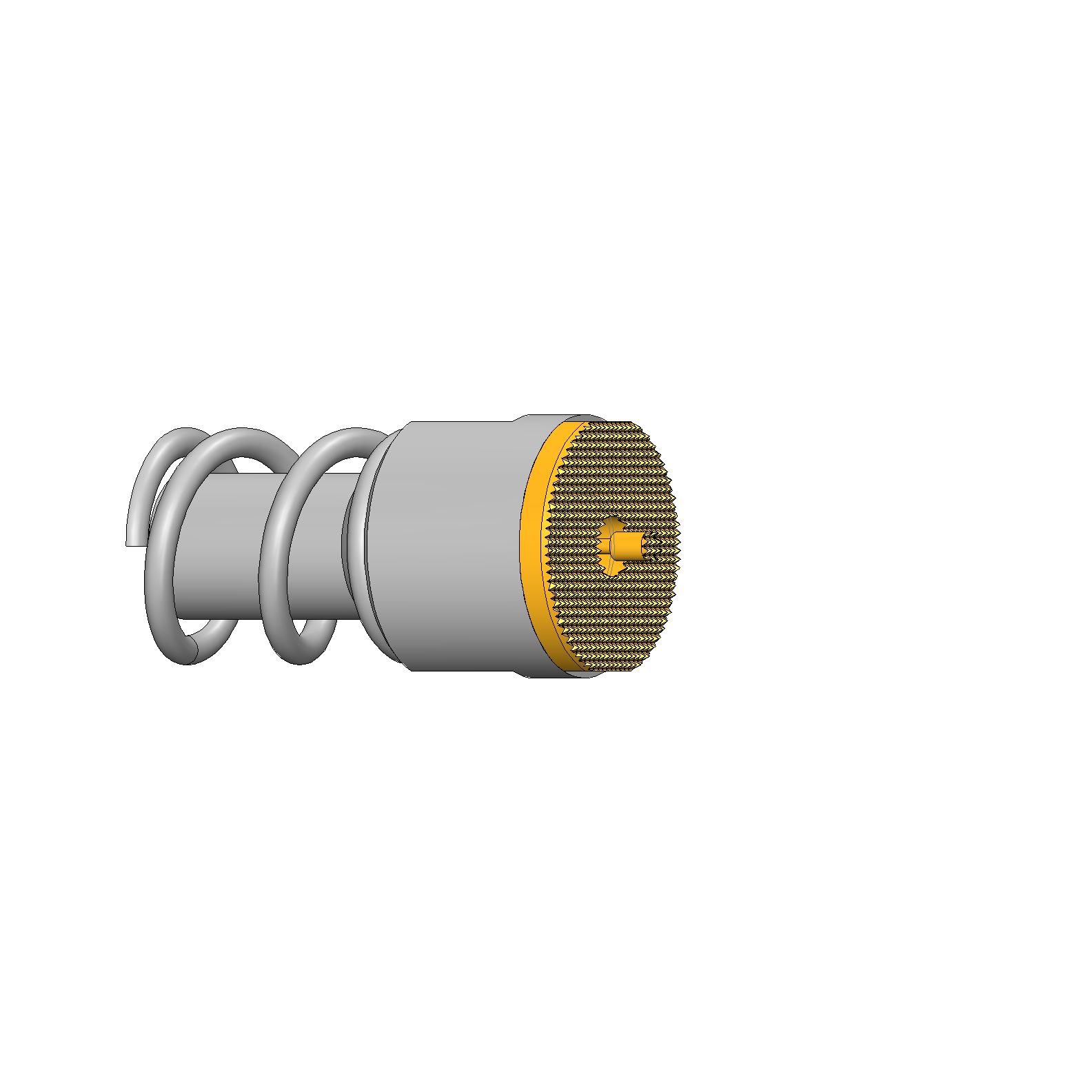

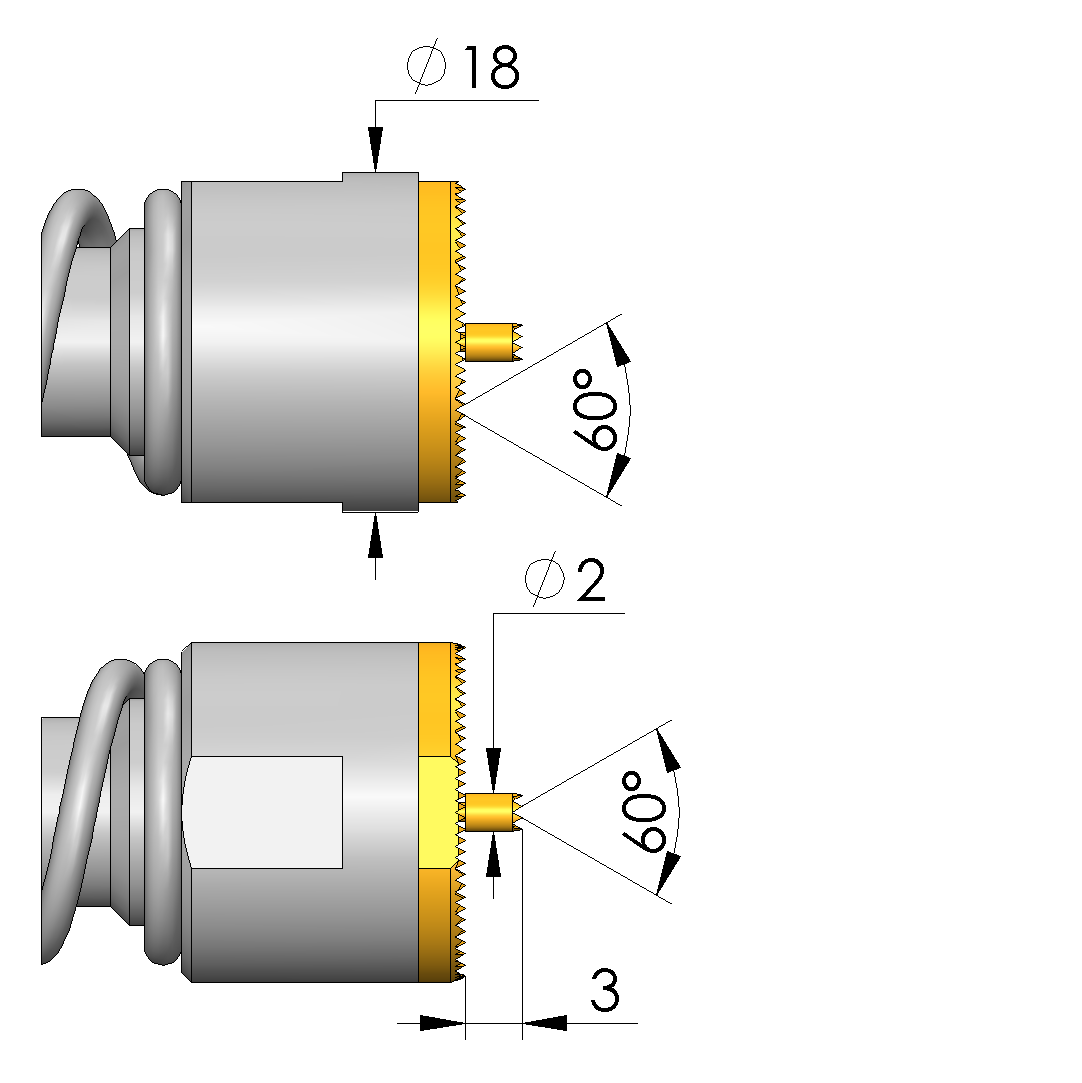

Daten zur Kopfform
- Kopfform: 60 Waffel (Riffel) mit feiner Teilung
- Kopfdurchmesser: 18 mm
- Kopfform Oberfläche: A Gold
- Kopfform Werkstoff: 3 CuBe
