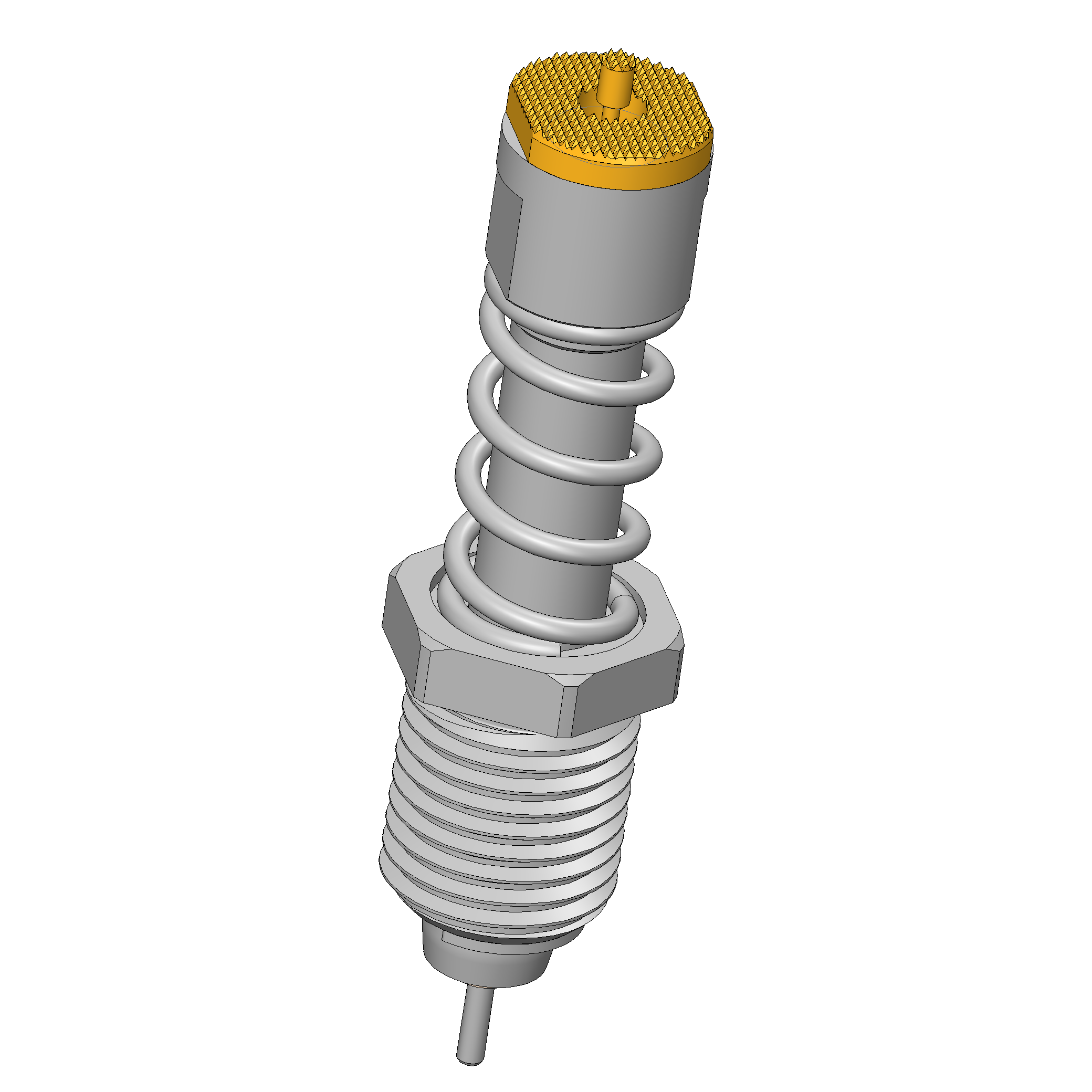

Produkt-Informationen "BCP-654 360 1250 A 45004 M-53"
- Kontaktlösung für zylindrische Zellen (46xx) und prismatische so wie Blade Zellen, Batteriemodule und -Packs
- Strombelastbarkeit bis zu 80 A auf Aluminium-DUT mit einem Temperaturanstieg dT ≤ 20 K ; maximale Strombelastbarkeit von 200 A auf hochleitfähigen Materialien wie Kupferlegierungen
- Ausgelegt für verschiedene Zellkontaktierungsanwendungen wie Formierung, das Laden und DC-IR Test
- Niederohmiger Kontaktstift mit einem typischem Innenwiderstand Ri < 1.5 mΩ
- Einfache Installation durch Schrauben direkt in Busbar ; Keine Verkabelung erforderlich
- Dipol-Ausführung mit Messkontakt für genaue Spannungsmessungen
- Einfacher Anschluss des Spannungssensors: sowohl Löten als auch Kabelschuhmontage möglich
| Anwendung empf.: | DC-IR, Fast Charging/High Current, Formation |
|---|---|
| Einschraubdrehmoment max.: | 2.000 cNm |
| Einschraubdrehmoment min.: | 1.500 cNm |
| Federvorspannung: | 22,75 N |
| RoHS-konform: | ja |
| Produktgruppe: | Battery Contacting, Dipol BCP / Vierpolklemmen |
| Unterproduktgruppe: | Dipol BCP / Vierpolklemmen |
| Baureihe: | BCP-654, BCP-654 M einschraubbar |
| Arbeitshub: | 4,4 mm |
| E-Maß / Kragenmaß: | 04 |
| Kopfform: | 60 Waffel (Riffel) mit feiner Teilung |
| Strombelastbarkeit / Nennstrom: | 200 A |
| Temperatur min.: | -40 °C |
| Strombelastbarkeit auf Kupfer @ΔT ≤ 20 K: | 100 A |
| Strombelastbarkeit auf Kupfer @ΔT ≤ 60 K: | 200 A |
| Federkraft bei Arbeitshub: | 45 N |
| Schnellwechselsystem: | nein |
| Strombelastbarkeit auf Aluminium @ΔT ≤ 20 K: | 80 A |
| Strombelastbarkeit auf Aluminium @ΔT ≤ 60 K: | 130 A |
| Durchgangswiderstand typisch max.: | 1,5 mOhm |

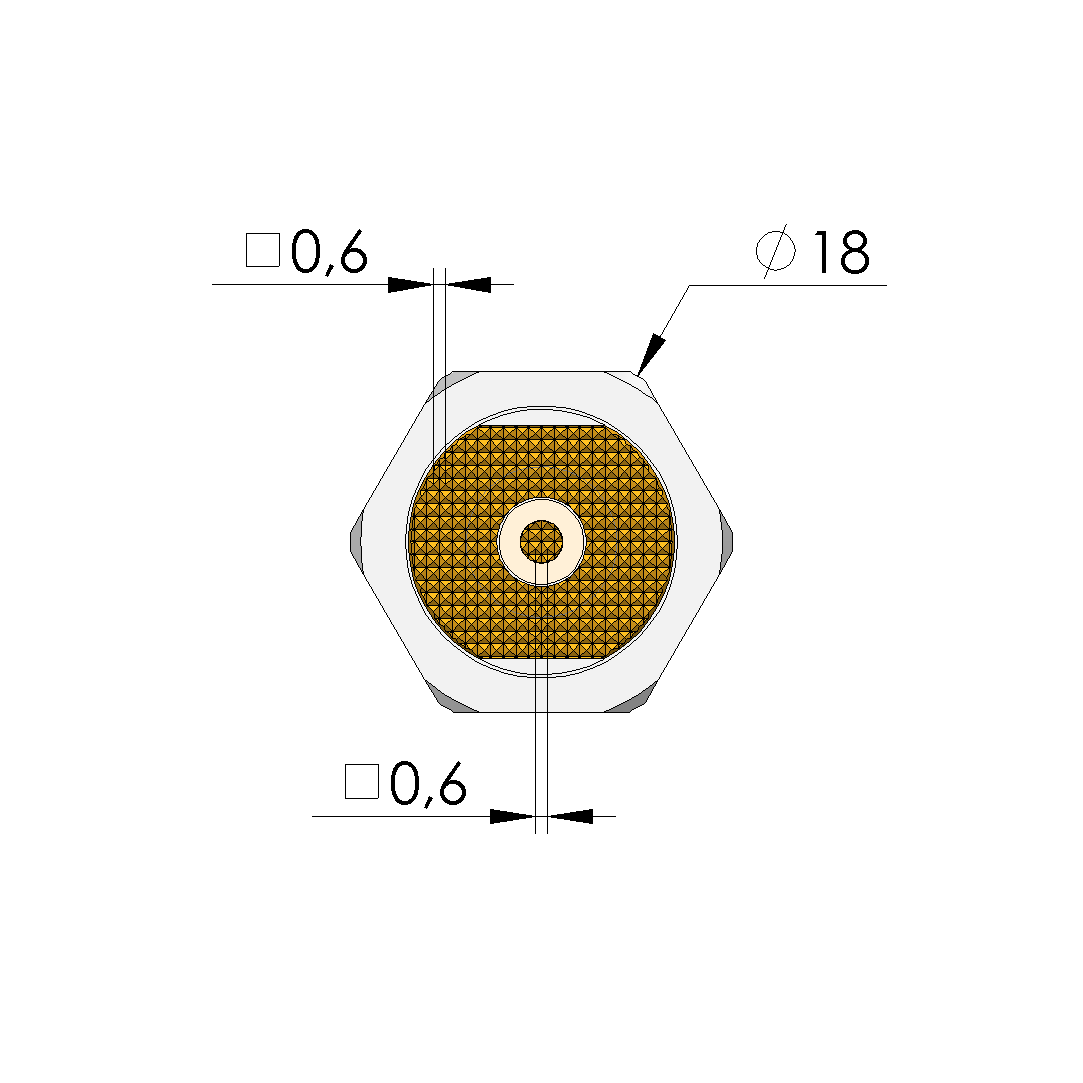

| Kopfdurchmesser: | 12,5 mm |
| Maximaler Hub: | 7 mm |
| Temperatur max.: | 80 °C |
| Gesamtlänge: | 68 mm |
| Prüfling / Kontakt: | Cylindrical cells, Prismatic cells |
| Kopfform Oberfläche: | A Gold |
| Raster: | 26 mm |
| Verdrehgesichert: | nein |
| Anschlussart am Kontaktstift: | Gewindeanschluss |
| Kopfform Werkstoff: | 3 CuBe |
| Magnetisch: | ja |
| Einbauart: | einschraubbar |
| Stifthülsendurchmesser: | 14 mm |
| Einbauhöhe einstellbar: | nein |
Anmelden
Produkt Details
- Kontaktlösung für zylindrische Zellen (46xx) und prismatische so wie Blade Zellen, Batteriemodule und -Packs
- Strombelastbarkeit bis zu 80 A auf Aluminium-DUT mit einem Temperaturanstieg dT ≤ 20 K ; maximale Strombelastbarkeit von 200 A auf hochleitfähigen Materialien wie Kupferlegierungen
- Ausgelegt für verschiedene Zellkontaktierungsanwendungen wie Formierung, das Laden und DC-IR Test
- Niederohmiger Kontaktstift mit einem typischem Innenwiderstand Ri < 1.5 mΩ
- Einfache Installation durch Schrauben direkt in Busbar ; Keine Verkabelung erforderlich
- Dipol-Ausführung mit Messkontakt für genaue Spannungsmessungen
- Einfacher Anschluss des Spannungssensors: sowohl Löten als auch Kabelschuhmontage möglich
Weitere Produkte dieser Baureihe:
Technische Daten
Mechanische Daten
- Gesamtlänge: 68 mm
- Stifthülsendurchmesser: 14 mm
- Maximaler Hub: 7 mm
- Federvorspannung: 22,75 N
- E-Maß / Kragenmaß: 04
- Federkraft bei Arbeitshub: 45 N
- Arbeitshub: 4,4 mm
Allgemeine Daten
- Einschraubdrehmoment min.: 1.500 cNm
- Einschraubdrehmoment max.: 2.000 cNm
- Produktgruppe: Battery Contacting, Dipol BCP / Vierpolklemmen
- Unterproduktgruppe: Dipol BCP / Vierpolklemmen
- Baureihe: BCP-654, BCP-654 M einschraubbar
- Anwendung empf.: Fast Charging/High Current, DC-IR, Formation
- Raster: 26 mm
- Prüfling / Kontakt: Prismatic cells, Cylindrical cells
- Magnetisch: ja
- Einbauart: einschraubbar
- Schnellwechselsystem: nein
- Anschlussart am Kontaktstift: Gewindeanschluss
- Einbauhöhe einstellbar: nein
- Verdrehgesichert: nein
- Temperatur min.: -40 °C
- Temperatur max.: 80 °C
- RoHS-konform: ja
Elektrische Daten
- Strombelastbarkeit / Nennstrom: 200 A
- Strombelastbarkeit auf Kupfer @ΔT ≤ 20 K: 100 A
- Strombelastbarkeit auf Kupfer @ΔT ≤ 60 K: 200 A
- Strombelastbarkeit auf Aluminium @ΔT ≤ 20 K: 80 A
- Strombelastbarkeit auf Aluminium @ΔT ≤ 60 K: 130 A
- Durchgangswiderstand typisch max.: 1,5 mOhm

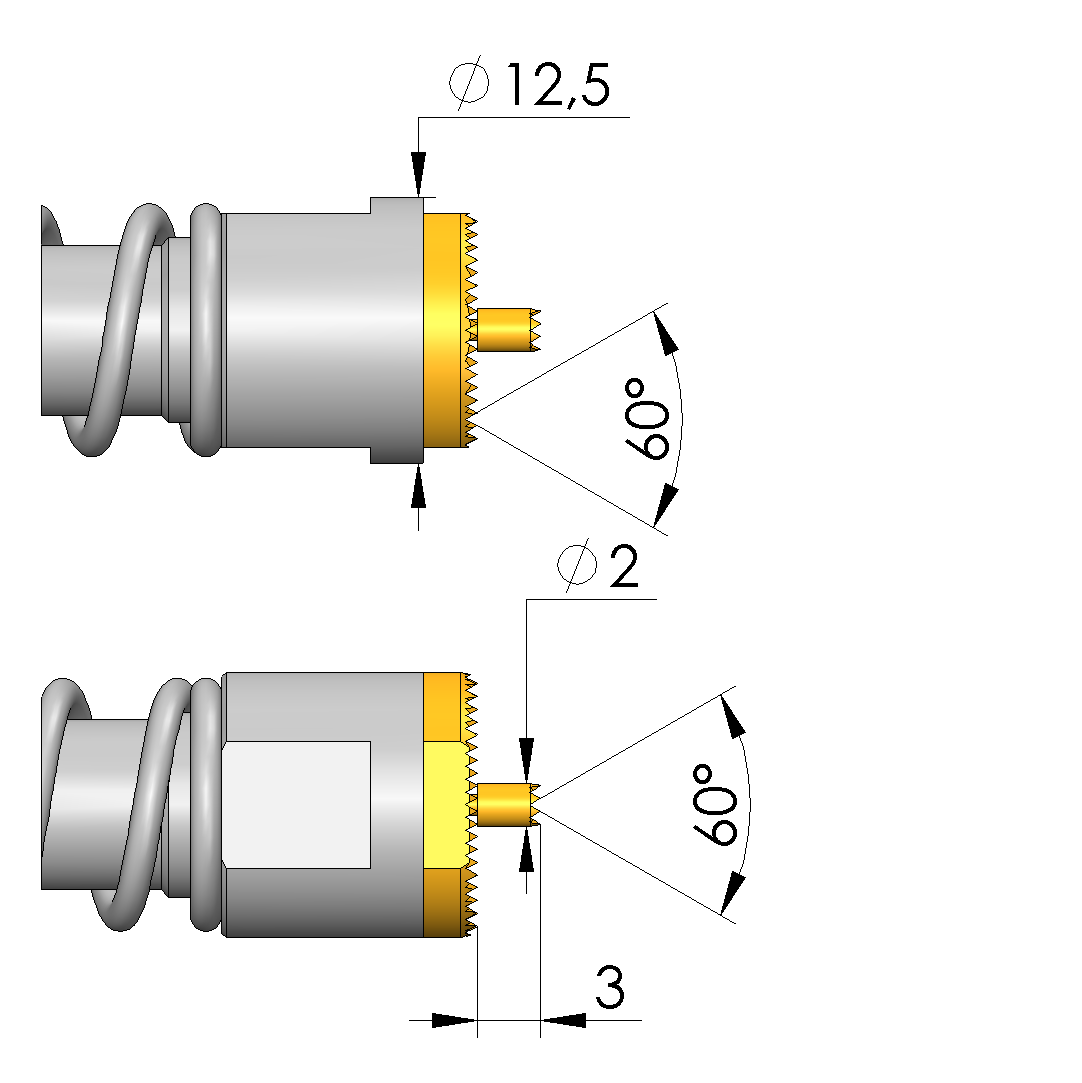

Daten zur Kopfform

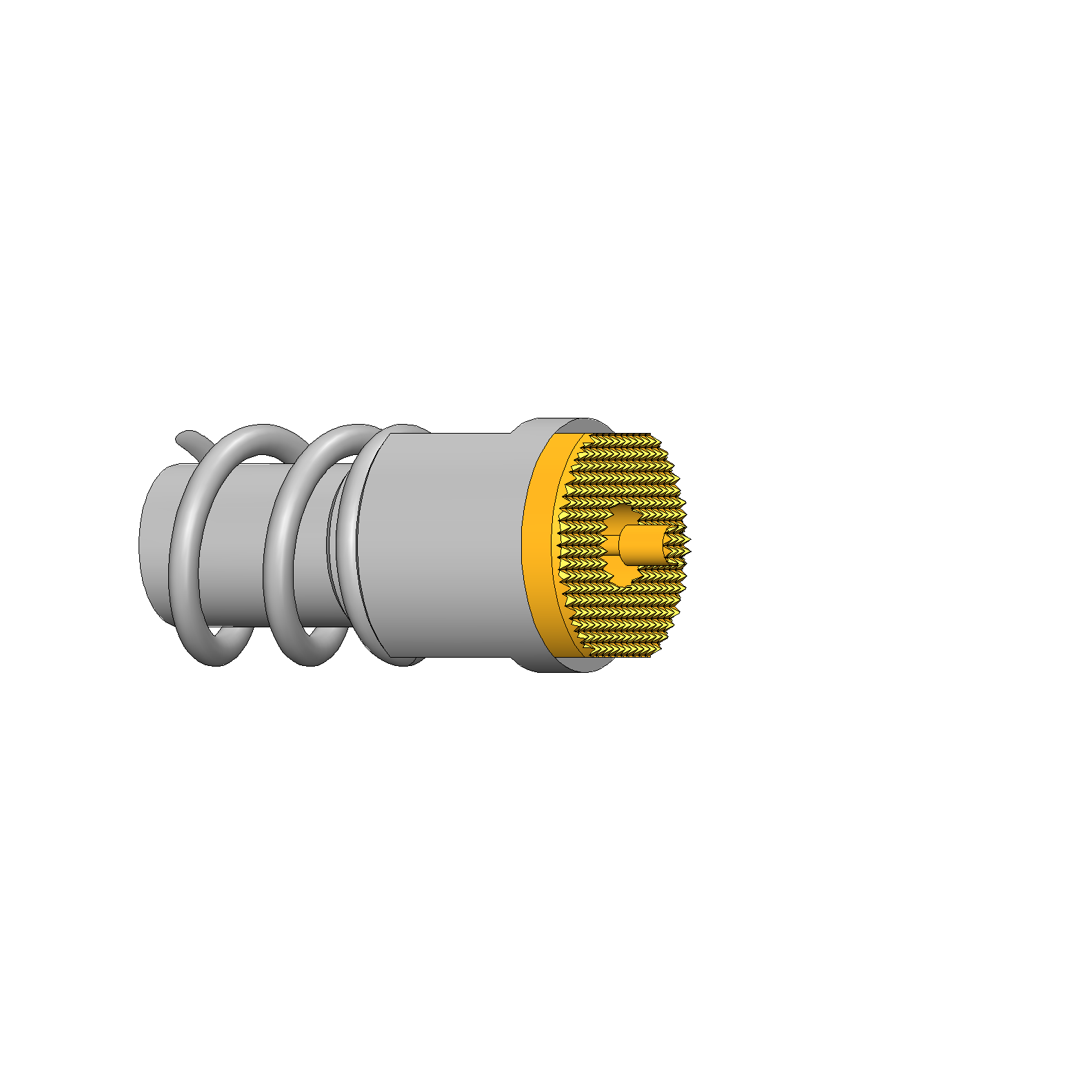

- Kopfform: 60 Waffel (Riffel) mit feiner Teilung
