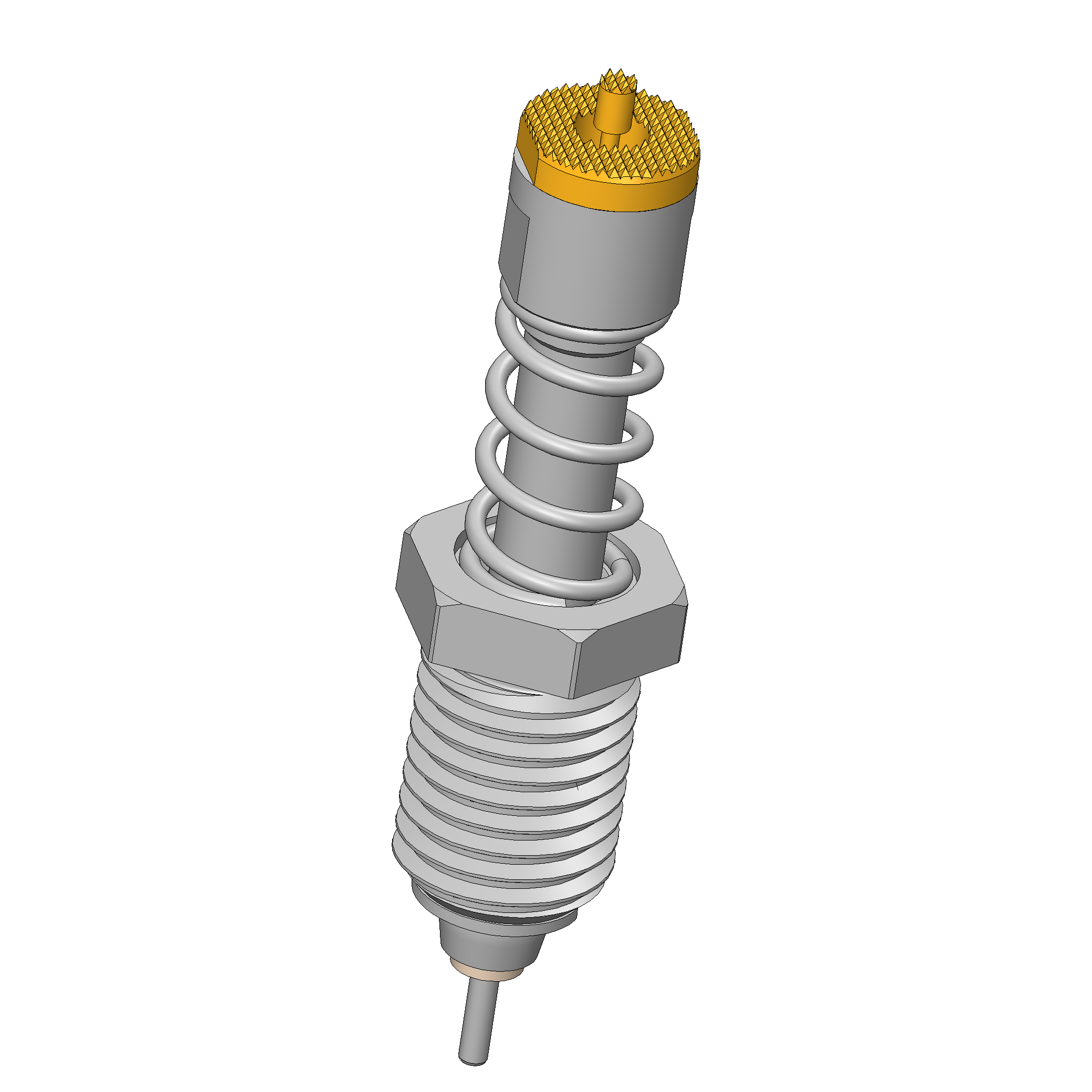

Produktinformationen "BCP-653 360 1000 A 28004 M-53"
- Kontaktlösung für 4680 zylindrische Zellen und prismatische Zellen
- Geeignet für Ströme bis zu 50 A bei ΔT ≤ 20 K auf Aluminium
- Niederohmstift mit typischem Gesamtwiderstand < 3 mOhm
- Entwickelt für eine Vielzahl von Anwendungen, insbesondere für Formations- und andere End-of-Life-Tests (EOL)
- Unbewegliche Kabelverbindung
- Einfache Installation durch Einschrauben, sicherer Halt in Busbar
- Dipol-Design für präzise Spannungsmessung
- Einfacher Anschluss des Spannungssensors: sowohl Löten als auch Kabelschuhmontage möglich
| Arbeitshub: | 4,4 mm |
|---|---|
| Einschraubdrehmoment max.: | 1.500 cNm |
| Einschraubdrehmoment min.: | 1.000 cNm |

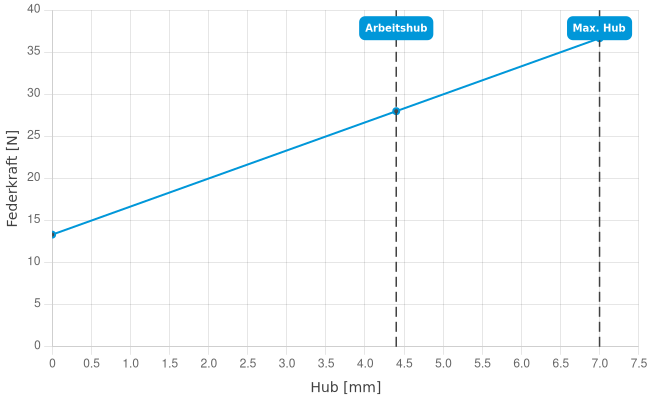

| Federvorspannung: | 13,3 N |
| RoHS-konform: | ja |
| Produktgruppe: | Battery Contacting, Dipol BCP / Vierpolklemmen |
| Unterproduktgruppe: | Dipol BCP / Vierpolklemmen |
| Baureihe: | BCP-653, BCP-653 M einschraubbar |
| E-Maß / Kragenmaß: | 04 |

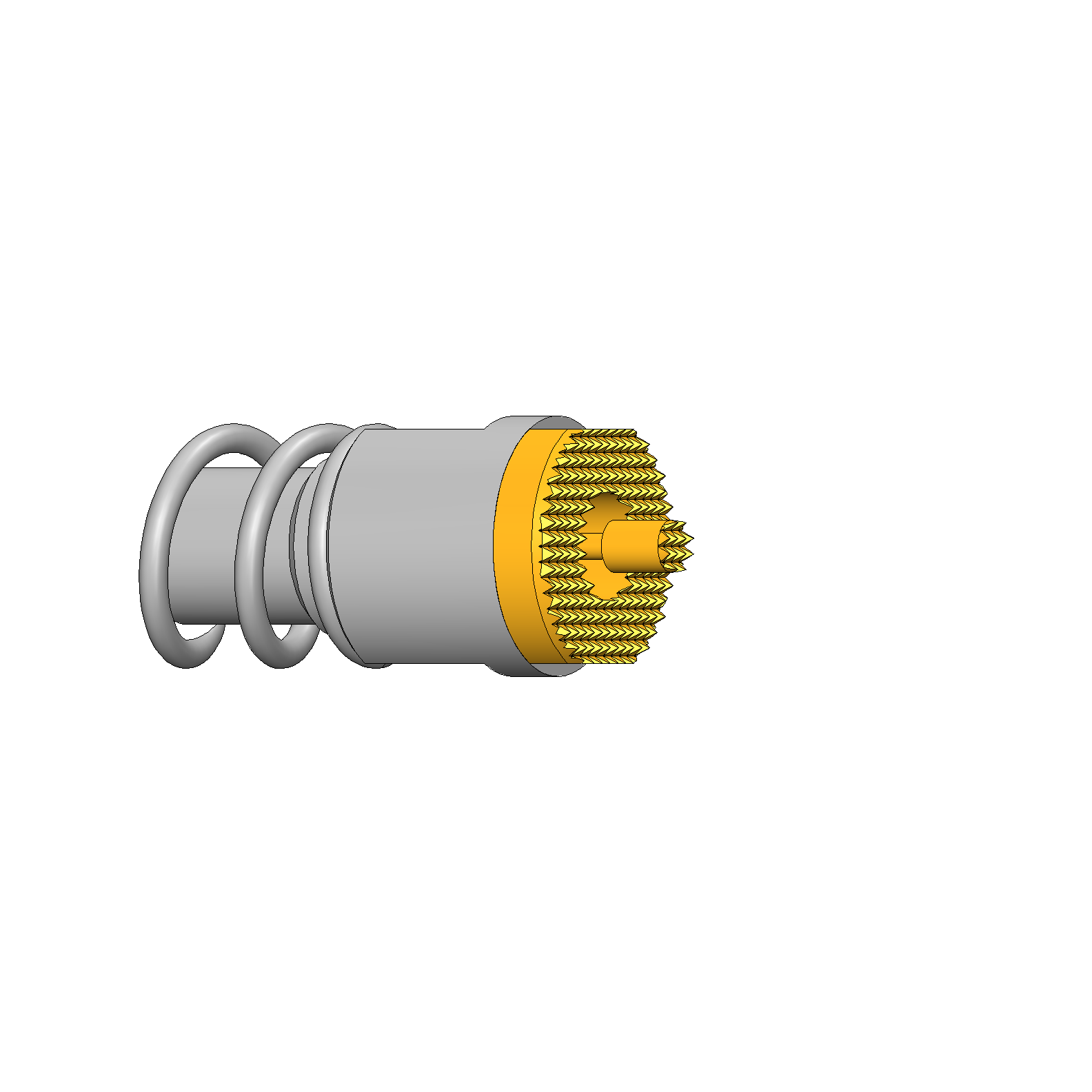

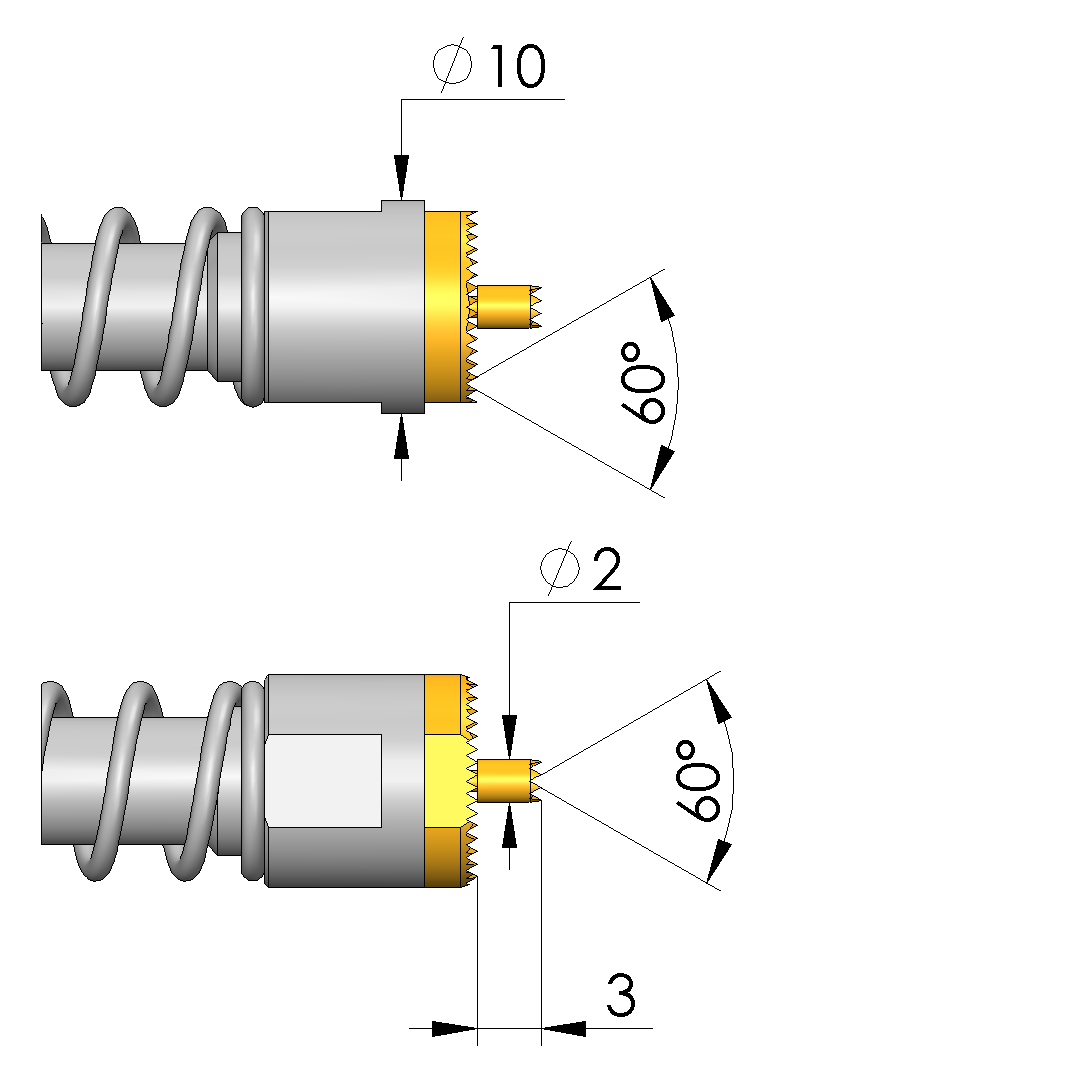

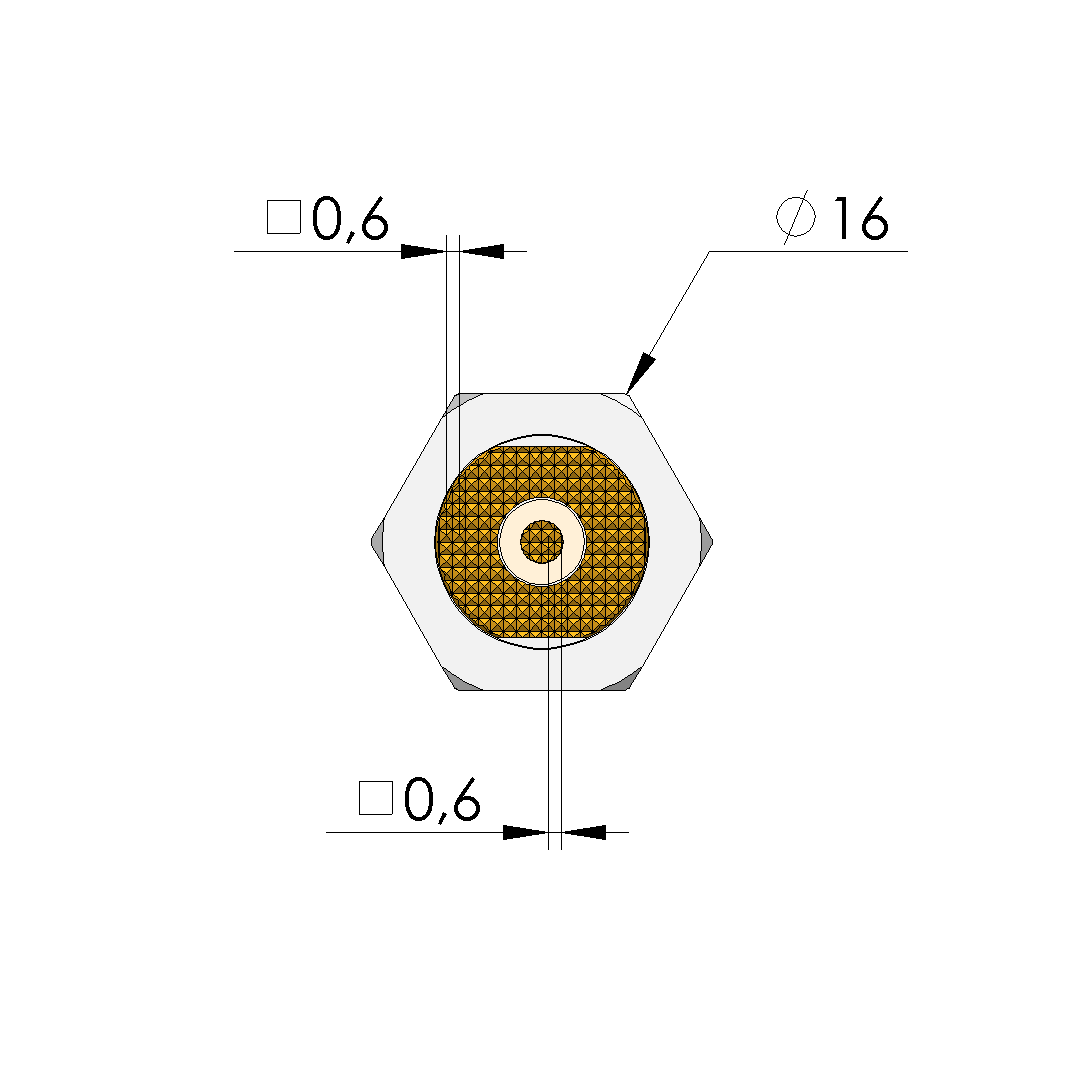

| Kopfform: | 60 Waffel (Riffel) mit feiner Teilung |
| Strombelastbarkeit / Nennstrom: | 50 A |
| Temperatur min.: | -40 °C |
| Federkraft bei Arbeitshub: | 28 N |
| Schnellwechselsystem: | nein |
| Durchgangswiderstand typisch max.: | 3 mOhm |
| Kopfdurchmesser: | 10 mm |
| Maximaler Hub: | 7 mm |
| Temperatur max.: | 80 °C |
| Gesamtlänge: | 61 mm |
| Kontaktierung von: | Bead, Pfosten, Pin |
| Kopfform Oberfläche: | A Gold |
| Raster: | 24 mm |
| Verdrehgesichert: | nein |
| Anschlussart am Kontaktstift: | Gewindeanschluss |
| Kopfform Werkstoff: | 3 CuBe |
| Magnetisch: | ja |
| Einbauart: | einschraubbar |
| Stifthülsendurchmesser: | 12 mm |
| Einbauhöhe einstellbar: | nein |
