Produktinformation
Produktinformationen "BCP-623 360 600 A 7002 M"
- Kontaktierlösung für zylindrische und prismatische Zellen
- Belastbar mit Strömen bis zu 25 A bei DeltaT ≤ 20 °K
- Niederohmstift mit Ri typisch: < 5 mOhm
- Entwickelt für eine Reihe von Anwendungen, einschließlich Vorladung, Formation, Messung des Innenwiderstands (IR), Bewertung der Leerlaufspannung (OCV) und End-of-Life (EOL)-Tests
- Sicherer Halt in der Kontaktsteckhülse durch Gewinde zum Einschrauben
| Arbeitshub: | 4,4 mm |
|---|---|
| Einschraubdrehmoment: | 40 cNm |
| Einschraubdrehmoment max.: | 40 cNm |
| Federvorspannung: | 3,86 N |
| Passende Kontaktsteckhülse: | KS-623 M |
| RoHS-konform: | ja |
| Produktgruppe: | Battery Contacting, Standard BCP (geschraubt) |
| Unterproduktgruppe: | Standard BCP (geschraubt) |
| Baureihe: | BCP-623, BCP-623 M einschraubbar |
| E-Maß / Kragenmaß: | 02 |
| Kopfform: | 60 Waffel (Riffel) mit feiner Teilung |
| Strombelastbarkeit / Nennstrom: | 100 A |
| Temperatur min.: | -100 °C |
| Federkraft bei Arbeitshub: | 7 N |
| Schnellwechselsystem: | ja |
| Durchgangswiderstand typisch max.: | 5 mOhm |
| Kopfdurchmesser: | 6 mm |
| Maximaler Hub: | 5,5 mm |
| Temperatur max.: | 200 °C |
| Gesamtlänge: | 52,1 mm |
| Kontaktierung von: | Bead, Pfosten, Pin |
| Kopfform Oberfläche: | A Gold |
| Raster: | 7,6 mm |
| Verdrehgesichert: | nein |
| Kopfform Werkstoff: | 3 CuBe |
| Magnetisch: | ja |
| Einbauart: | einschraubbar |
| Stifthülsendurchmesser: | 5,8 mm |
| Einbauhöhe einstellbar: | nein |
Anmelden
Produkt Details
- Kontaktierlösung für zylindrische und prismatische Zellen
- Belastbar mit Strömen bis zu 25 A bei DeltaT ≤ 20 °K
- Niederohmstift mit Ri typisch: < 5 mOhm
- Entwickelt für eine Reihe von Anwendungen, einschließlich Vorladung, Formation, Messung des Innenwiderstands (IR), Bewertung der Leerlaufspannung (OCV) und End-of-Life (EOL)-Tests
- Sicherer Halt in der Kontaktsteckhülse durch Gewinde zum Einschrauben
Weitere Produkte dieser Baureihe:
Technische Daten
Mechanische Daten
- Gesamtlänge: 52,1 mm
- Stifthülsendurchmesser: 5,8 mm
- Maximaler Hub: 5,5 mm
- Federvorspannung: 3,86 N
- E-Maß / Kragenmaß: 02
- Federkraft bei Arbeitshub: 7 N
- Arbeitshub: 4,4 mm
Allgemeine Daten
- Einschraubdrehmoment max.: 40 cNm
- Produktgruppe: Standard BCP (geschraubt)
- Produktgruppe: Battery Contacting
- Unterproduktgruppe: Standard BCP (geschraubt)
- Baureihe: BCP-623
- Baureihe: BCP-623 M einschraubbar
- Raster: 7,6 mm
- Kontaktierung von: Bead
- Kontaktierung von: Pin
- Kontaktierung von: Pfosten
- Magnetisch: ja
- Einbauart: einschraubbar
- Schnellwechselsystem: ja
- Einbauhöhe einstellbar: nein
- Verdrehgesichert: nein
- Einschraubdrehmoment: 40 cNm
- Passende Kontaktsteckhülse: KS-623 M
- Temperatur min.: -100 °C
- Temperatur max.: 200 °C
- RoHS-konform: ja
Daten zur Kopfform

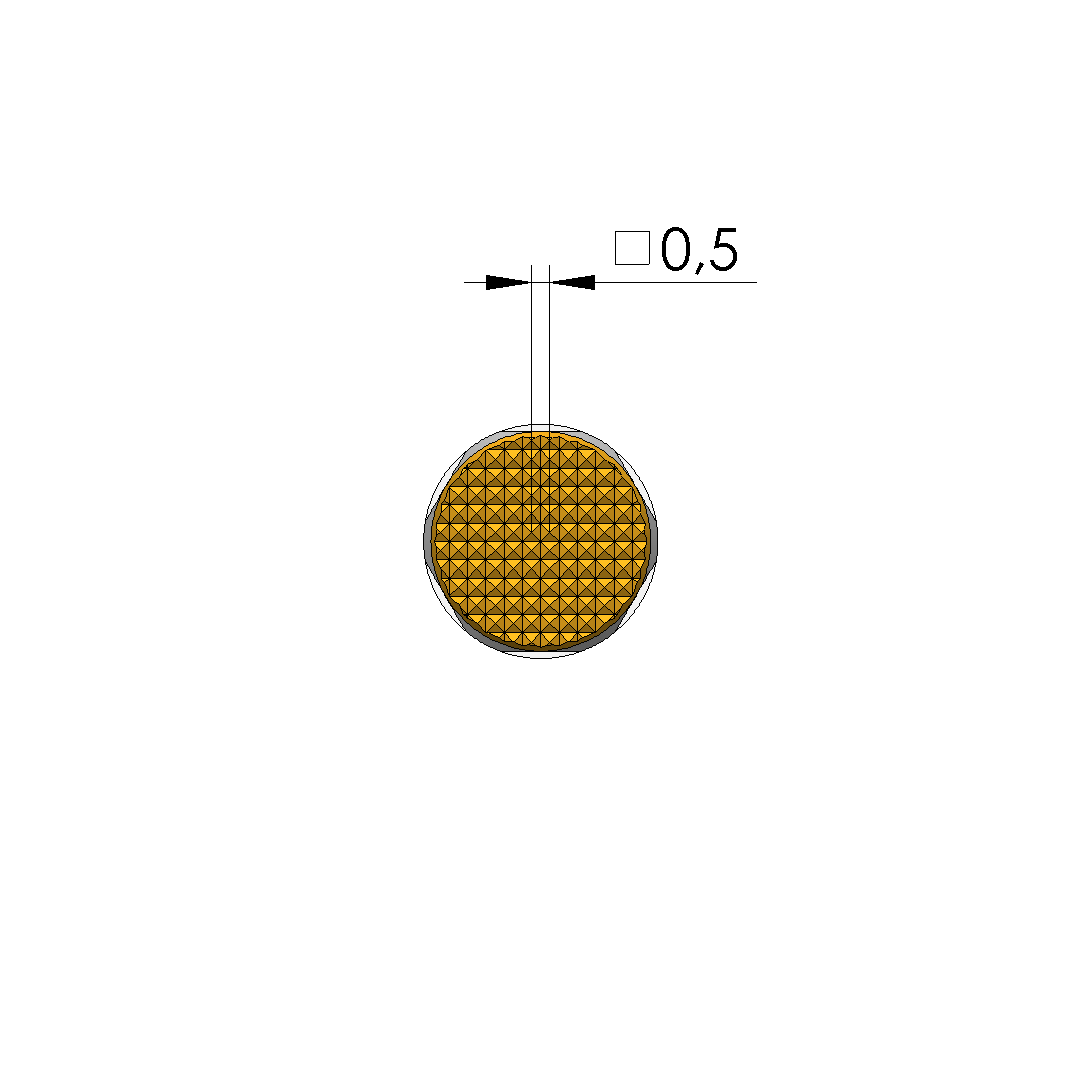

- Kopfform: 60 Waffel (Riffel) mit feiner Teilung
- Kopfdurchmesser: 6 mm
- Kopfform Oberfläche: A Gold
- Kopfform Werkstoff: 3 CuBe
Elektrische Daten
- Strombelastbarkeit / Nennstrom: 100 A
- Durchgangswiderstand typisch max.: 5 mOhm
