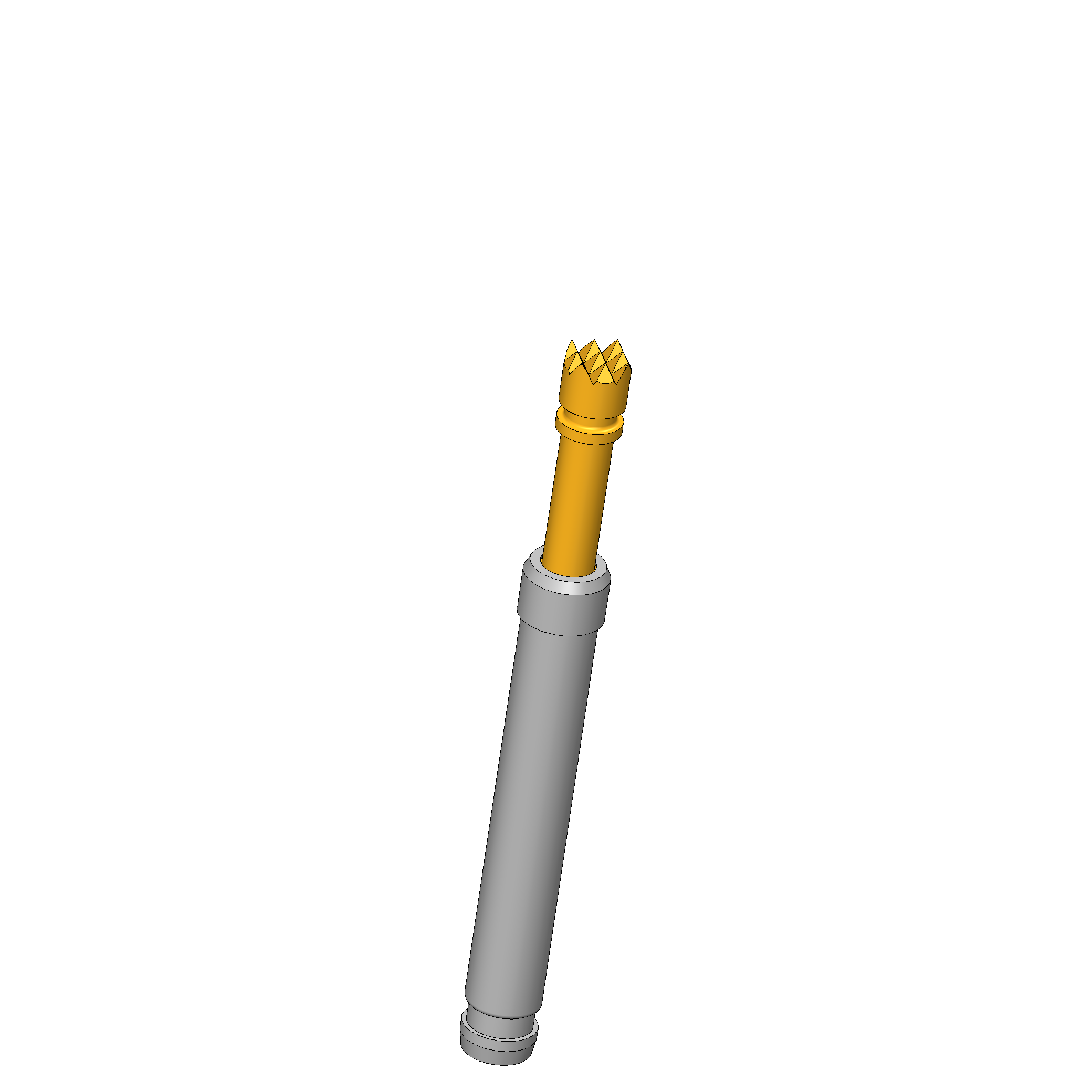

Produktinformationen "BCP-120 306 230 A 3002"
- Kontaktierlösung für zylindrische Zellen
- Belastbar mit Strömen bis zu 20 A bei DeltaT ≤ 20 °K
- Niederohmstift mit Ri typisch: < 10 mOhm
- Entwickelt für eine Reihe von Anwendungen, einschließlich Vorladung, Formation, Messung des Innenwiderstands (IR), Bewertung der Leerlaufspannung (OCV) und End-of-Life (EOL)-Tests
| Arbeitshub: | 4 mm |
|---|---|
| Federvorspannung: | 0,71 N |
| Passende Kontaktsteckhülse: | KS-113, KS-113 23 |
| RoHS-konform: | ja |
| Produktgruppe: | Battery Contacting, Standard BCP (gesteckt) |
| Unterproduktgruppe: | Standard BCP (gesteckt) |
| Baureihe: | BCP-120 |
| E-Maß / Kragenmaß: | 02 |
| Kopfform: | 06 Waffel (Riffel) |
| Strombelastbarkeit / Nennstrom: | 30 A |
| Temperatur min.: | -100 °C |
| Federkraft bei Arbeitshub: | 3 N |
| Schnellwechselsystem: | ja |
| Durchgangswiderstand typisch max.: | 10 mOhm |
| Kopfdurchmesser: | 2,3 mm |
| Maximaler Hub: | 5,3 mm |
| Temperatur max.: | 200 °C |
| Gesamtlänge: | 27,3 mm |
| Kontaktierung von: | Flachkontakt, Pfosten, Pin |
| Kopfform Oberfläche: | A Gold |
| Raster: | 4 mm |
| Verdrehgesichert: | nein |
| Kopfform Werkstoff: | 3 CuBe |
| Magnetisch: | ja |
| Einbauart: | steckbar |
| Stifthülsendurchmesser: | 2,65 mm |
| Einbauhöhe einstellbar: | nein |
Anmelden
Produkt Details
- Kontaktierlösung für zylindrische Zellen

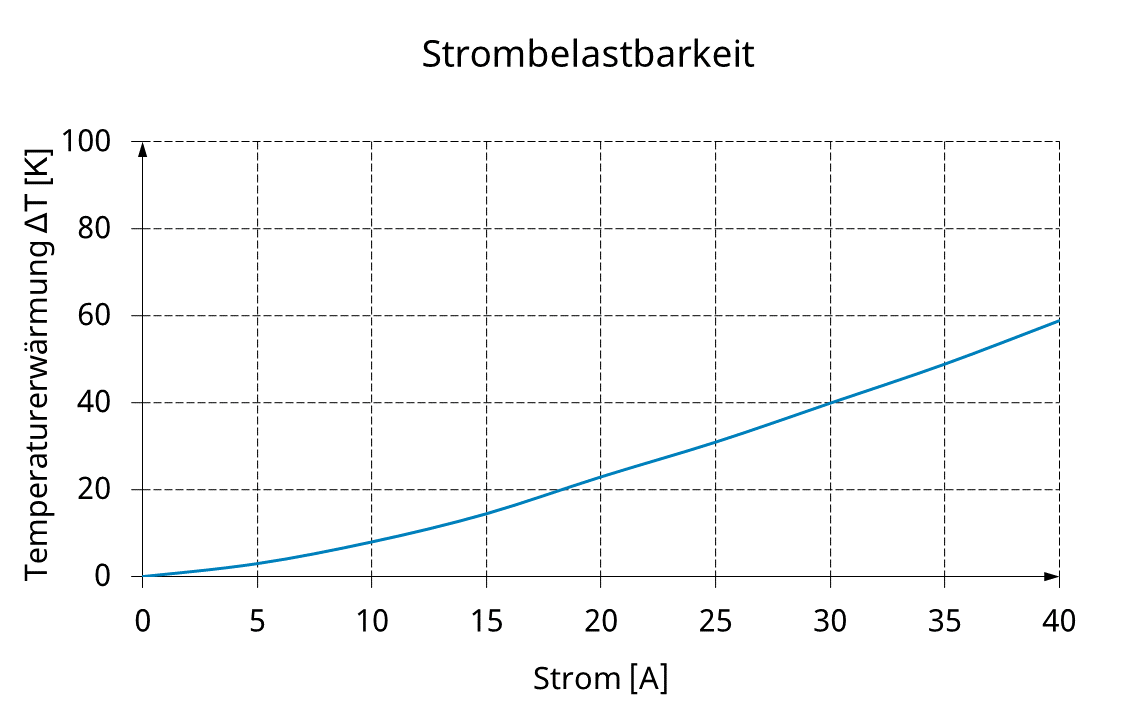

- Belastbar mit Strömen bis zu 20 A bei DeltaT ≤ 20 °K
- Niederohmstift mit Ri typisch: < 10 mOhm
- Entwickelt für eine Reihe von Anwendungen, einschließlich Vorladung, Formation, Messung des Innenwiderstands (IR), Bewertung der Leerlaufspannung (OCV) und End-of-Life (EOL)-Tests
Weitere Produkte dieser Baureihe:
Technische Daten
Allgemeine Daten
- Produktgruppe: Standard BCP (gesteckt)
- Produktgruppe: Battery Contacting
- Unterproduktgruppe: Standard BCP (gesteckt)
- Baureihe: BCP-120
- Raster: 4 mm
- Kontaktierung von: Pin
- Kontaktierung von: Flachkontakt
- Kontaktierung von: Pfosten
- Magnetisch: ja
- Einbauart: steckbar
- Schnellwechselsystem: ja
- Einbauhöhe einstellbar: nein
- Verdrehgesichert: nein
- Passende Kontaktsteckhülse: KS-113 23
- Passende Kontaktsteckhülse: KS-113

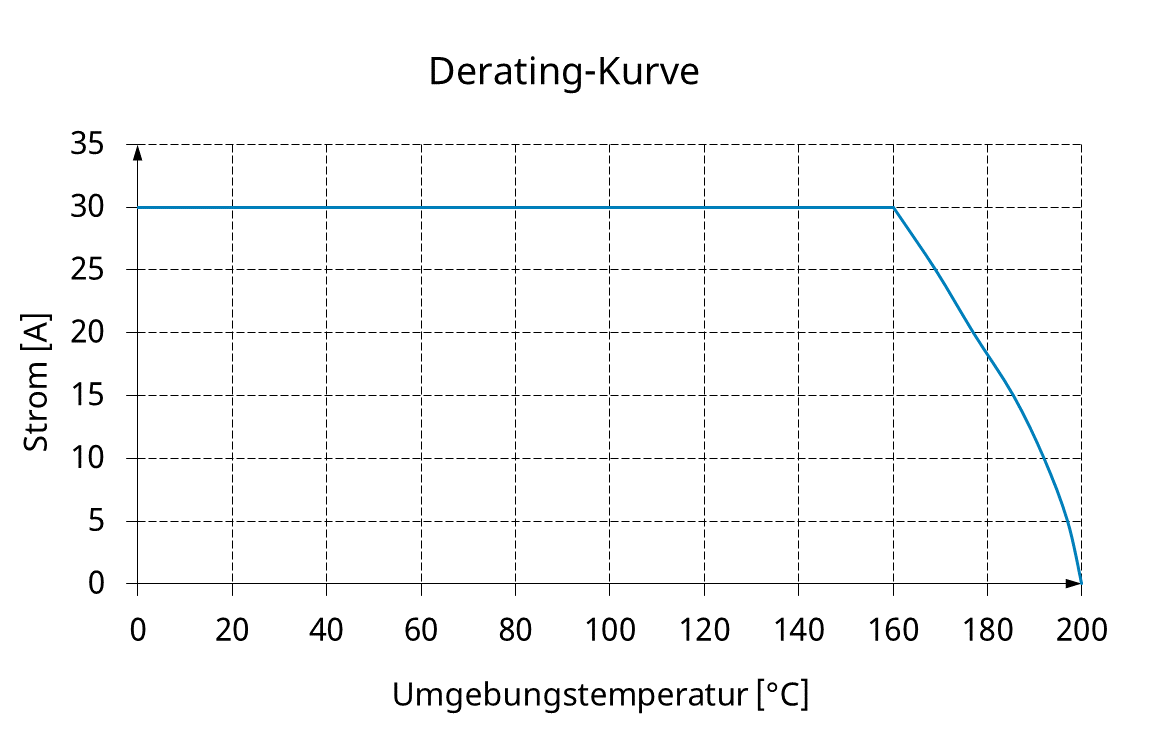

- Temperatur min.: -100 °C
- Temperatur max.: 200 °C
- RoHS-konform: ja

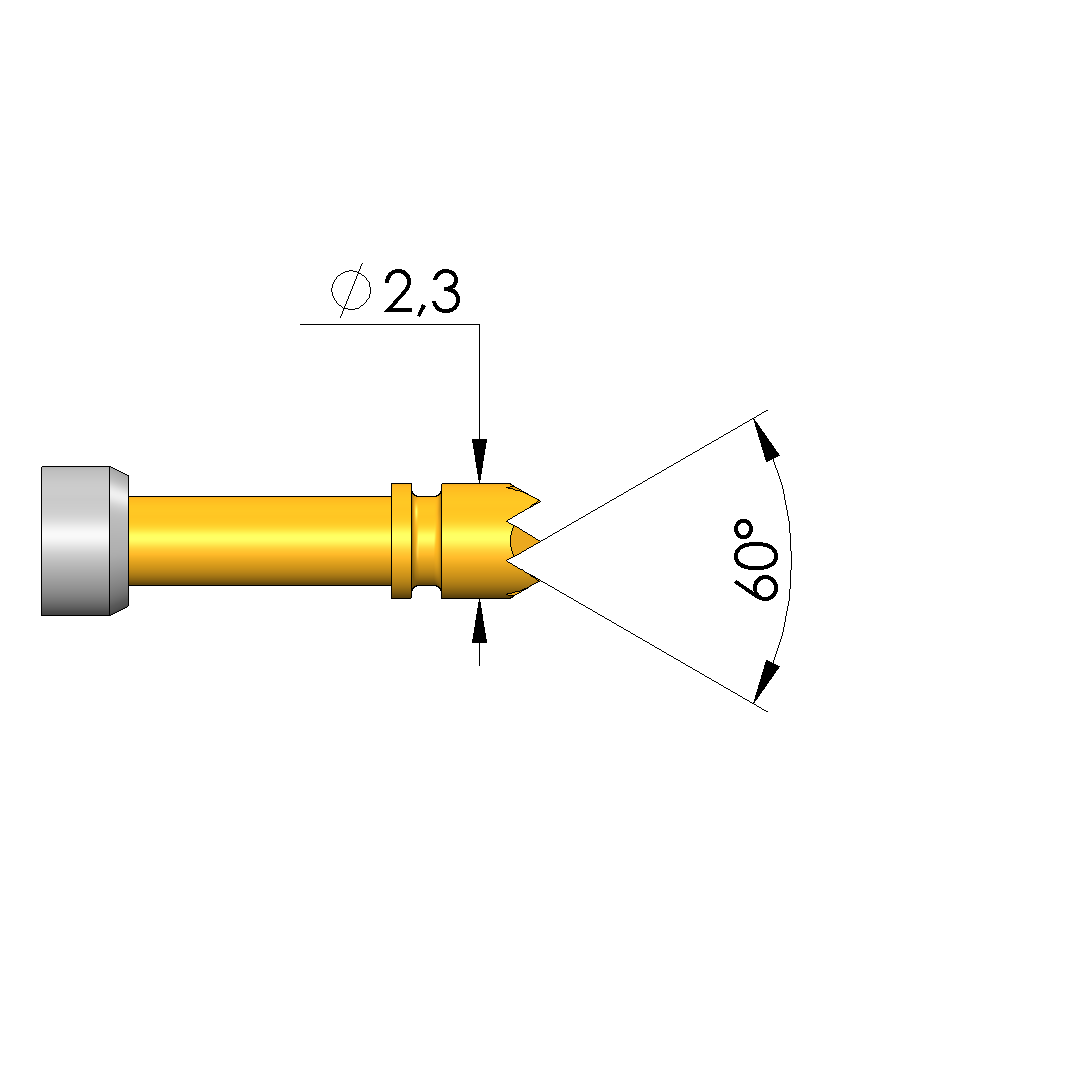

Daten zur Kopfform

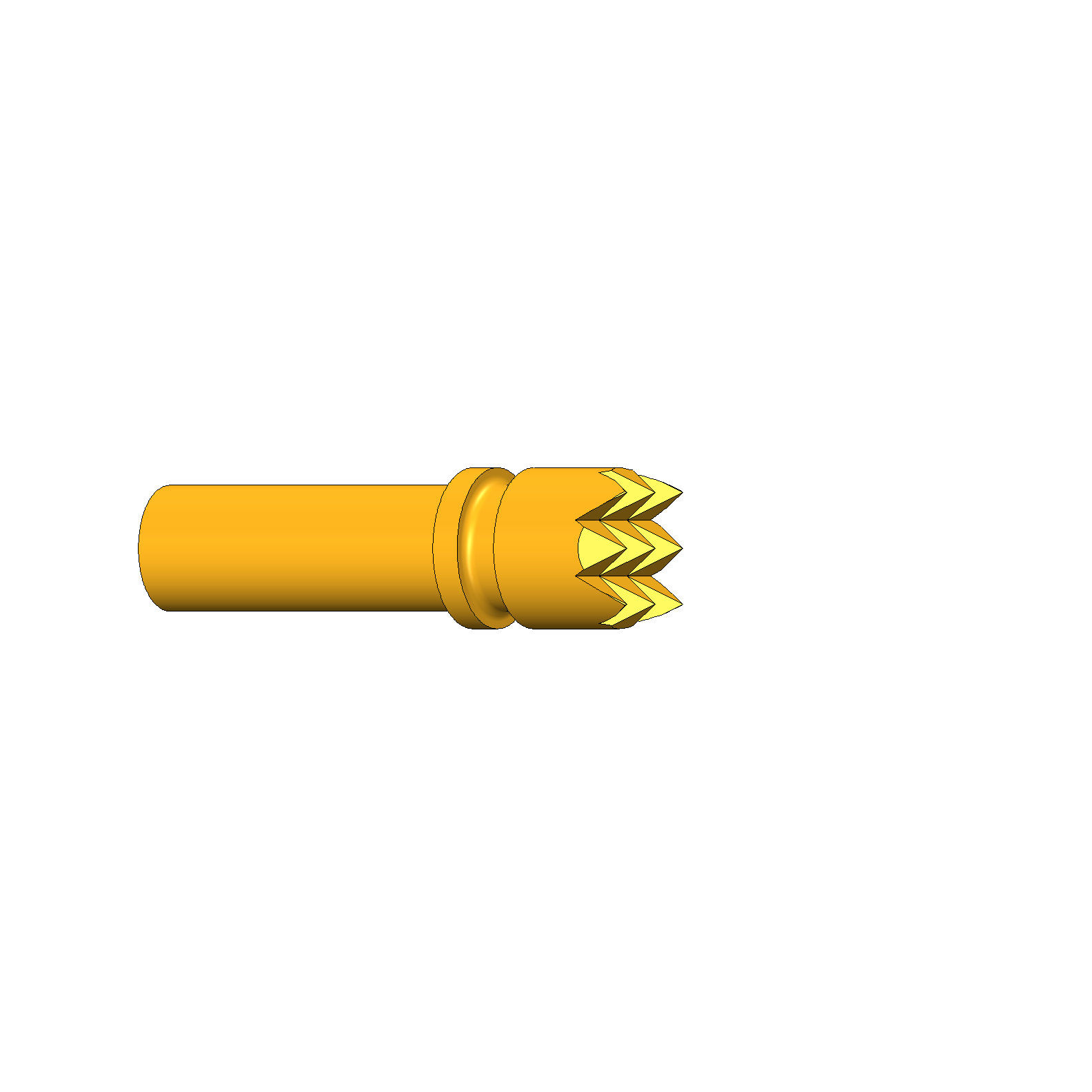

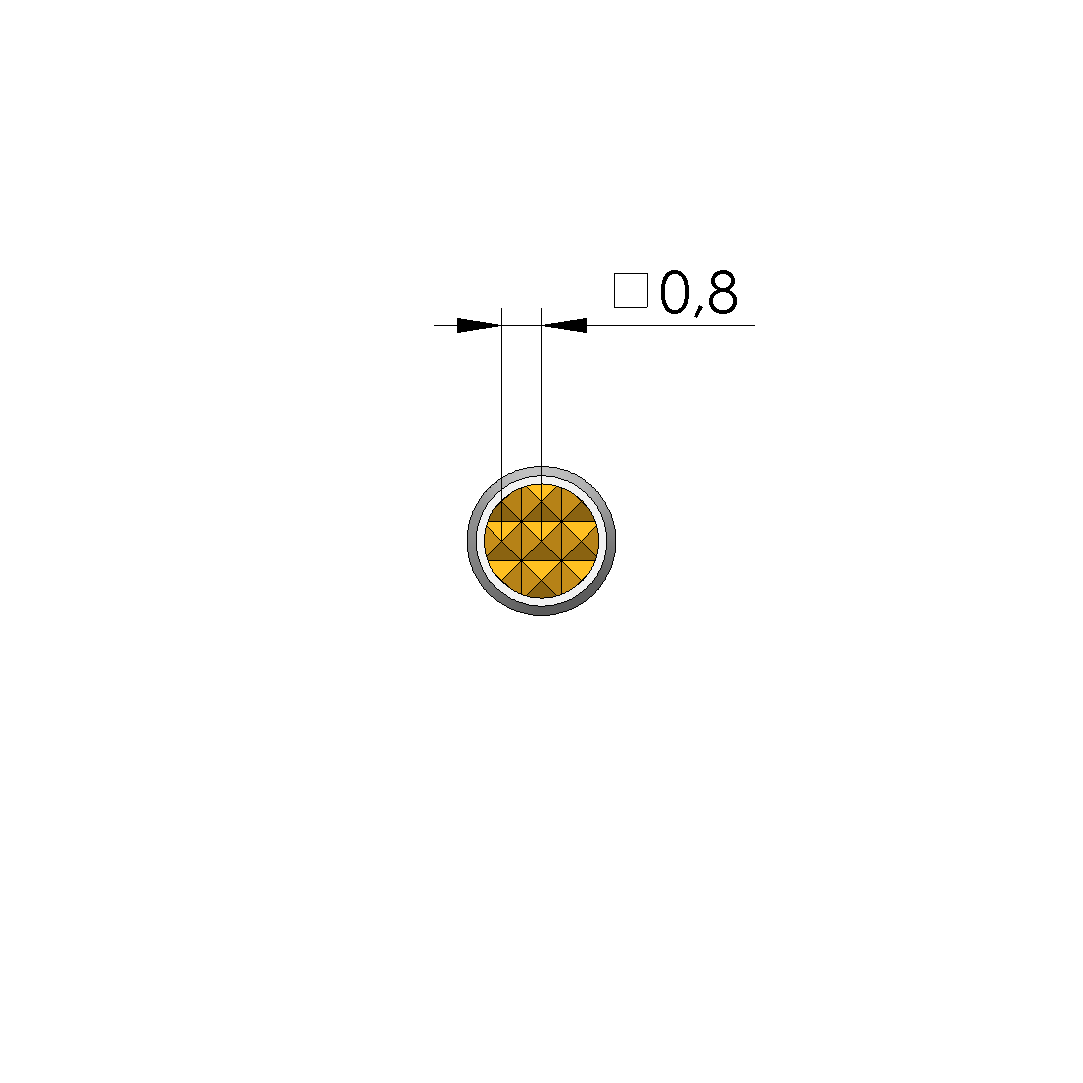

- Kopfform: 06 Waffel (Riffel)
- Kopfdurchmesser: 2,3 mm
- Kopfform Oberfläche: A Gold
- Kopfform Werkstoff: 3 CuBe
Mechanische Daten
- Gesamtlänge: 27,3 mm
- Stifthülsendurchmesser: 2,65 mm
- Maximaler Hub: 5,3 mm
- Federvorspannung: 0,71 N
- E-Maß / Kragenmaß: 02
- Federkraft bei Arbeitshub: 3 N
- Arbeitshub: 4 mm
Elektrische Daten
- Strombelastbarkeit / Nennstrom: 30 A
- Durchgangswiderstand typisch max.: 10 mOhm
