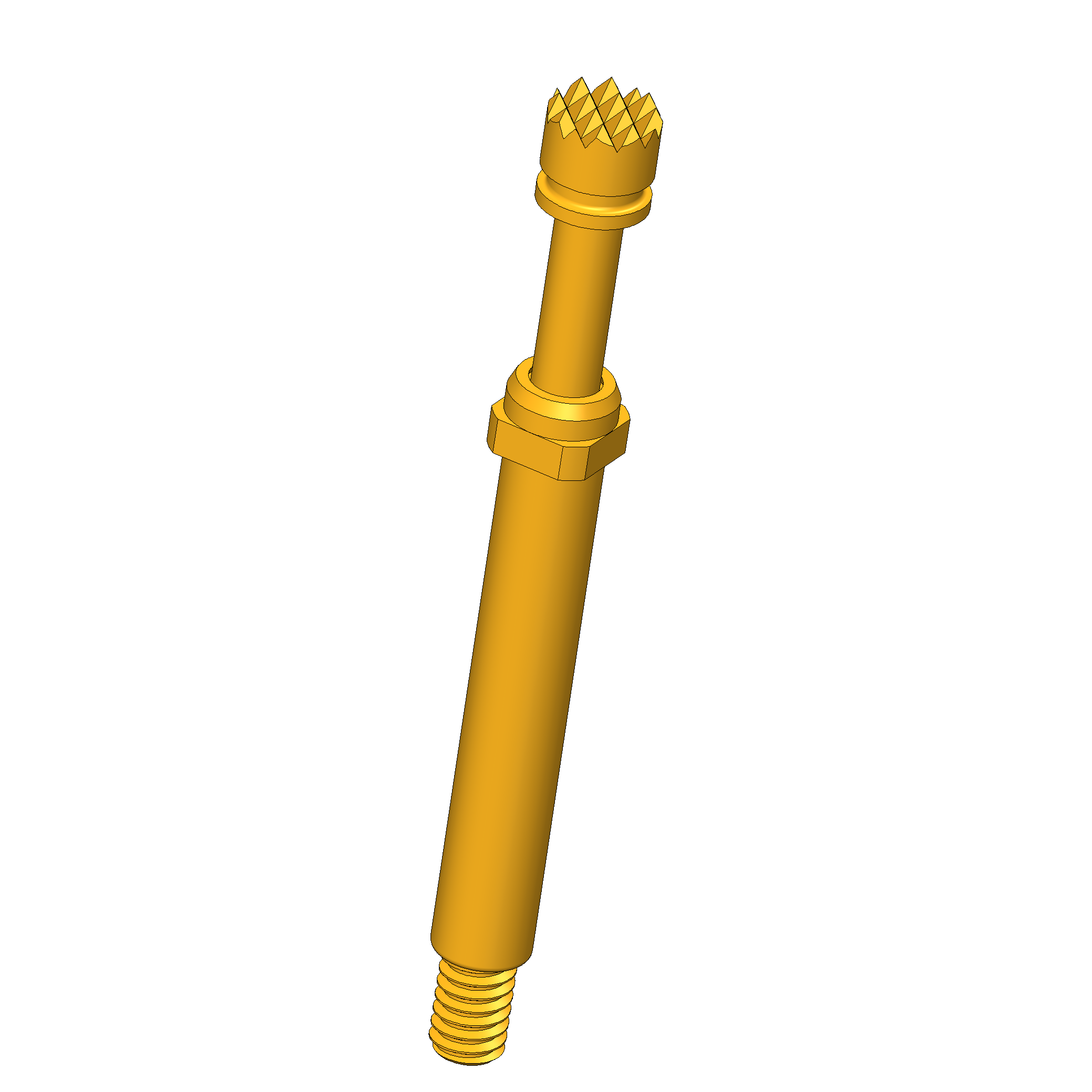

Produkt-Informationen "BCP-120 306 300 A 3002 M"
- Kontaktierungslösung für prismatische und zylindrische Zellen wie 18600, 21700 und 46xx sowie Knopfzellen
- Strombelastbarkeit bis zu 12 A auf Aluminium-DUT bei einem Temperaturanstieg dT ≤ 20 K; maximale Strombelastbarkeit von 30 A auf hochleitfähigen Materialien wie Kupferlegierungen
- Ausgelegt für verschiedene Zellkontaktierungsanwendungen wie Formierung, AC-IR, OCV (Open Circuit Voltage) measurement und End-of-Life-Tests (EOL)
- Niederohmiger Kontaktstift mit einem typischen Innenwiderstand Ri von < 10 mΩ
- Sicherer Halt in der Kontaktsteckhülse durch Gewinde zum Einschrauben
| Anwendung empf.: | EOL-Test, Formation, Hi-POT-Test/High voltage |
|---|---|
| Einschraubdrehmoment: | 10 – 20 cNm |
| Einschraubdrehmoment max.: | 20 cNm |
| Einschraubdrehmoment min.: | 10 cNm |
| Federvorspannung: | 0,71 N |
| Passende Kontaktsteckhülse: | KS-113 M |
| RoHS-konform: | ja |
| Produktgruppe: | Battery Contacting, Standard BCP (geschraubt) |
| Unterproduktgruppe: | Standard BCP (geschraubt) |
| Baureihe: | BCP-120, BCP-120 M einschraubbar |
| Arbeitshub: | 4 mm |
| E-Maß / Kragenmaß: | 02 |

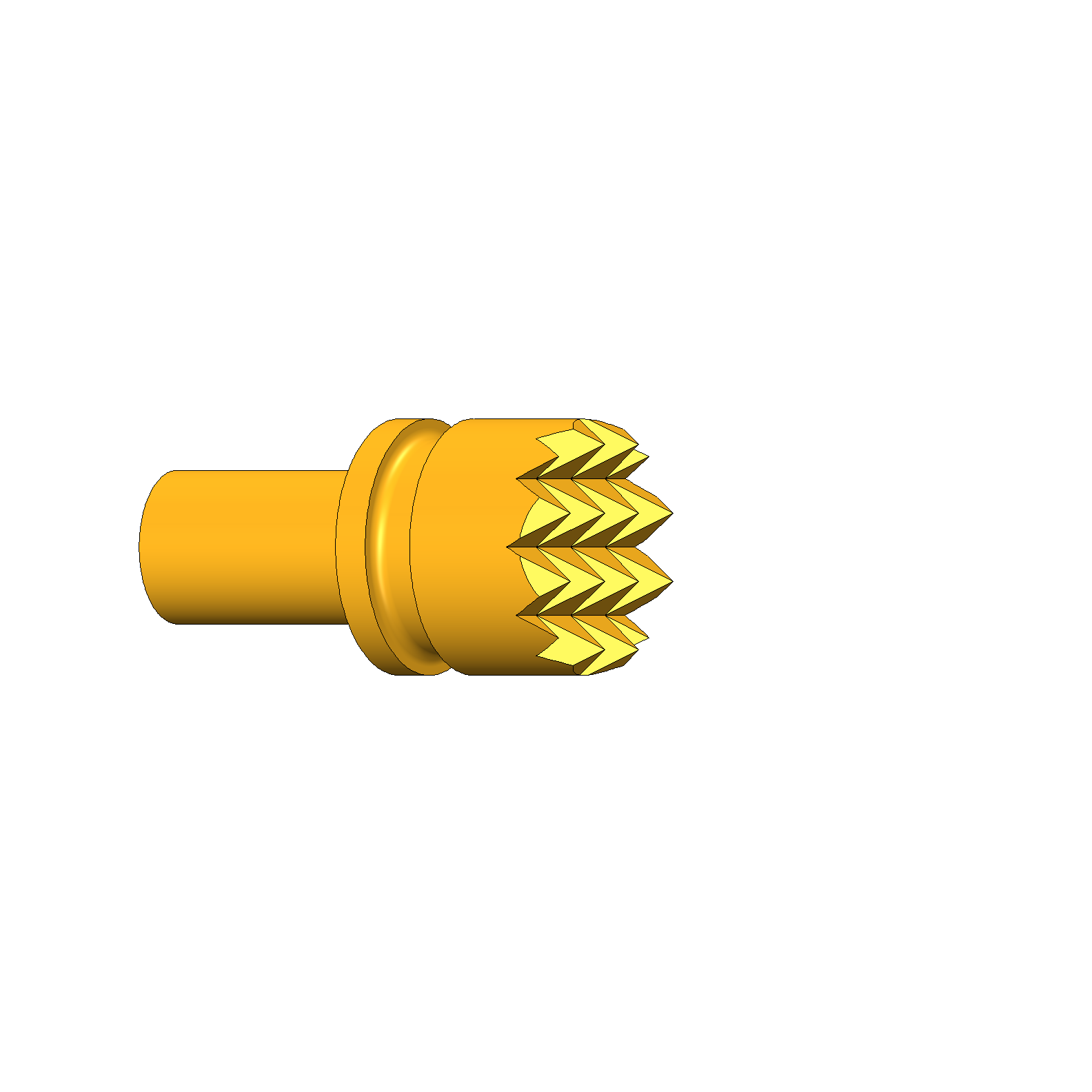

| Kopfform: | 06 Waffel (Riffel) |
| Strombelastbarkeit / Nennstrom: | 30 A |
| Temperatur min.: | -100 °C |
| Strombelastbarkeit ΔT ≤ 60 K: | 30 A |
| Strombelastbarkeit ΔT ≤ 20 K: | 20 A |
| Federkraft bei Arbeitshub: | 3 N |
| Schnellwechselsystem: | ja |
| Durchgangswiderstand typisch max.: | 10 mOhm |
| Kopfdurchmesser: | 3 mm |
| Maximaler Hub: | 5,3 mm |
| Temperatur max.: | 200 °C |
| Gesamtlänge: | 28,3 mm |
| Prüfling / Kontakt: | Cylindrical cells, Prismatic cells |
| Kopfform Oberfläche: | A Gold |
| Raster: | 4 mm |
| Verdrehgesichert: | nein |
| Kopfform Werkstoff: | 3 CuBe |
| Magnetisch: | ja |
| Einbauart: | einschraubbar |
| Stifthülsendurchmesser: | 2,65 mm |
| Einbauhöhe einstellbar: | nein |
Anmelden
Produkt Details
- Kontaktierungslösung für prismatische und zylindrische Zellen wie 18600, 21700 und 46xx sowie Knopfzellen
- Strombelastbarkeit bis zu 12 A auf Aluminium-DUT bei einem Temperaturanstieg dT ≤ 20 K; maximale Strombelastbarkeit von 30 A auf hochleitfähigen Materialien wie Kupferlegierungen
- Ausgelegt für verschiedene Zellkontaktierungsanwendungen wie Formierung, AC-IR, OCV (Open Circuit Voltage) measurement und End-of-Life-Tests (EOL)
- Niederohmiger Kontaktstift mit einem typischen Innenwiderstand Ri von < 10 mΩ
- Sicherer Halt in der Kontaktsteckhülse durch Gewinde zum Einschrauben
Weitere Produkte dieser Baureihe:
Technische Daten
Allgemeine Daten
- Einschraubdrehmoment min.: 10 cNm
- Einschraubdrehmoment max.: 20 cNm
- Produktgruppe: Standard BCP (geschraubt), Battery Contacting
- Unterproduktgruppe: Standard BCP (geschraubt)
- Baureihe: BCP-120, BCP-120 M einschraubbar
- Anwendung empf.: EOL-Test, Hi-POT-Test/High voltage, Formation
- Raster: 4 mm
- Prüfling / Kontakt: Prismatic cells, Cylindrical cells
- Magnetisch: ja
- Einbauart: einschraubbar
- Schnellwechselsystem: ja
- Einbauhöhe einstellbar: nein
- Verdrehgesichert: nein
- Einschraubdrehmoment: 10 – 20 cNm
- Passende Kontaktsteckhülse: KS-113 M
- Temperatur min.: -100 °C
- Temperatur max.: 200 °C
- RoHS-konform: ja

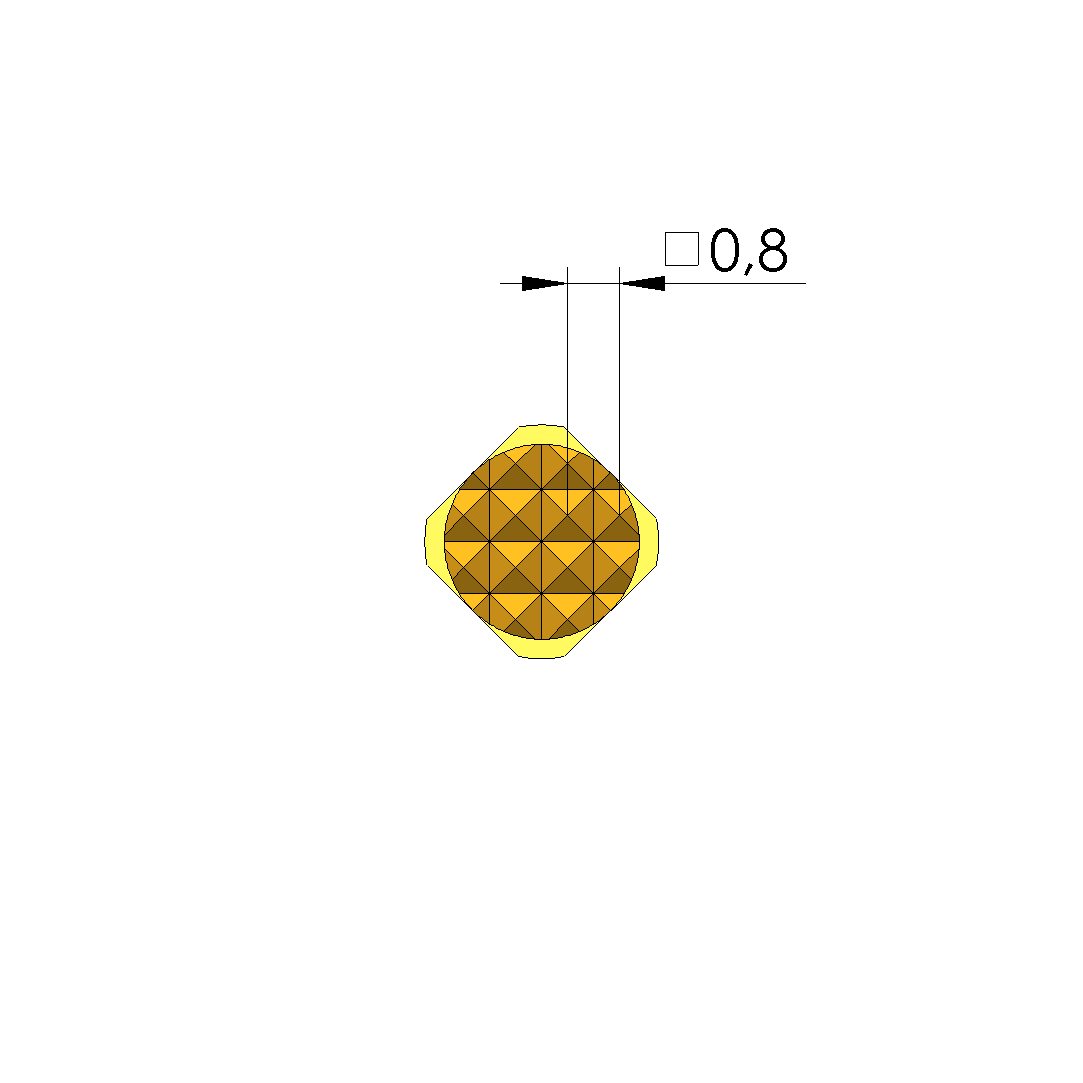

Daten zur Kopfform

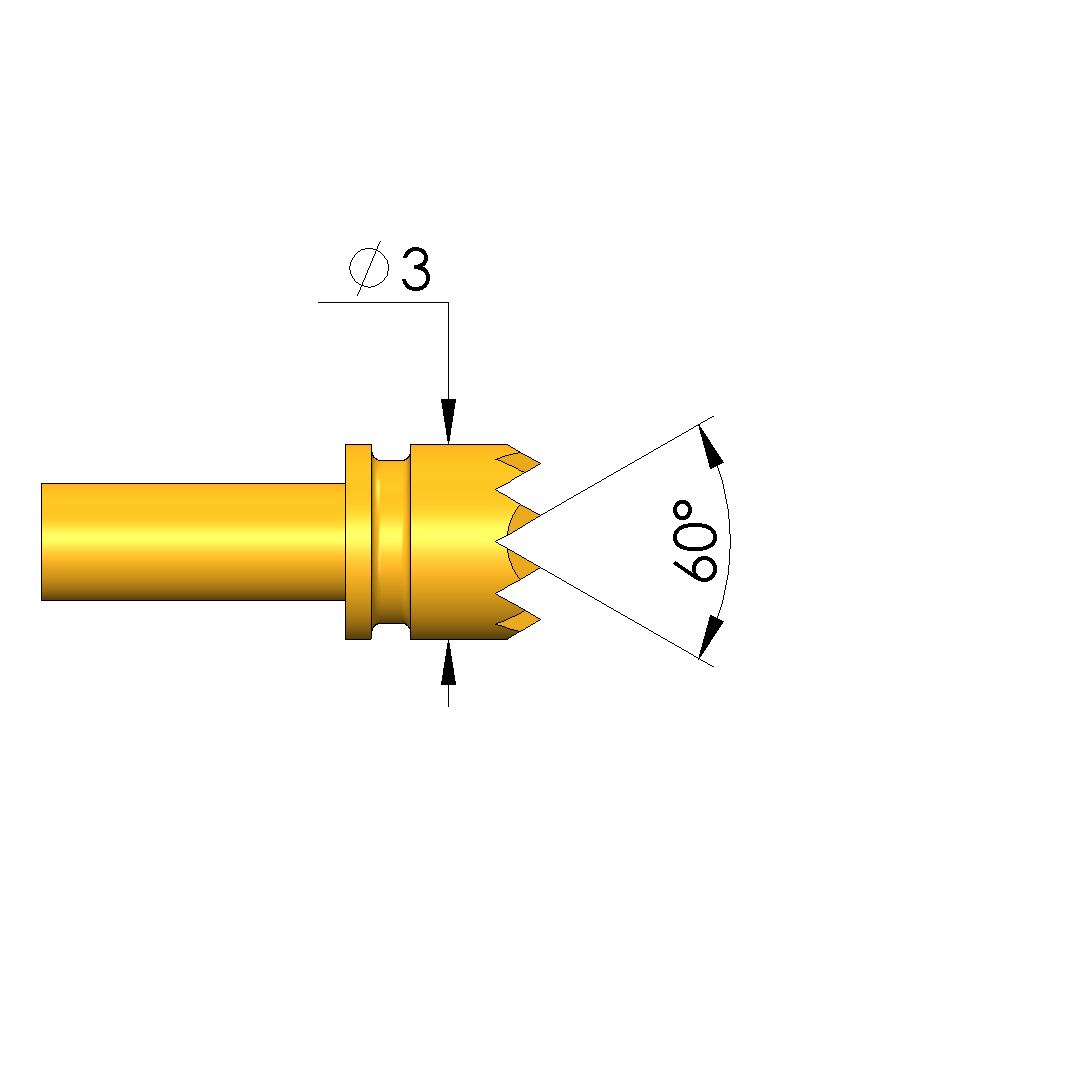

- Kopfform: 06 Waffel (Riffel)
- Kopfdurchmesser: 3 mm
- Kopfform Oberfläche: A Gold
- Kopfform Werkstoff: 3 CuBe
Mechanische Daten
- Gesamtlänge: 28,3 mm
- Stifthülsendurchmesser: 2,65 mm
- Maximaler Hub: 5,3 mm
- Federvorspannung: 0,71 N
- E-Maß / Kragenmaß: 02
- Federkraft bei Arbeitshub: 3 N
- Arbeitshub: 4 mm

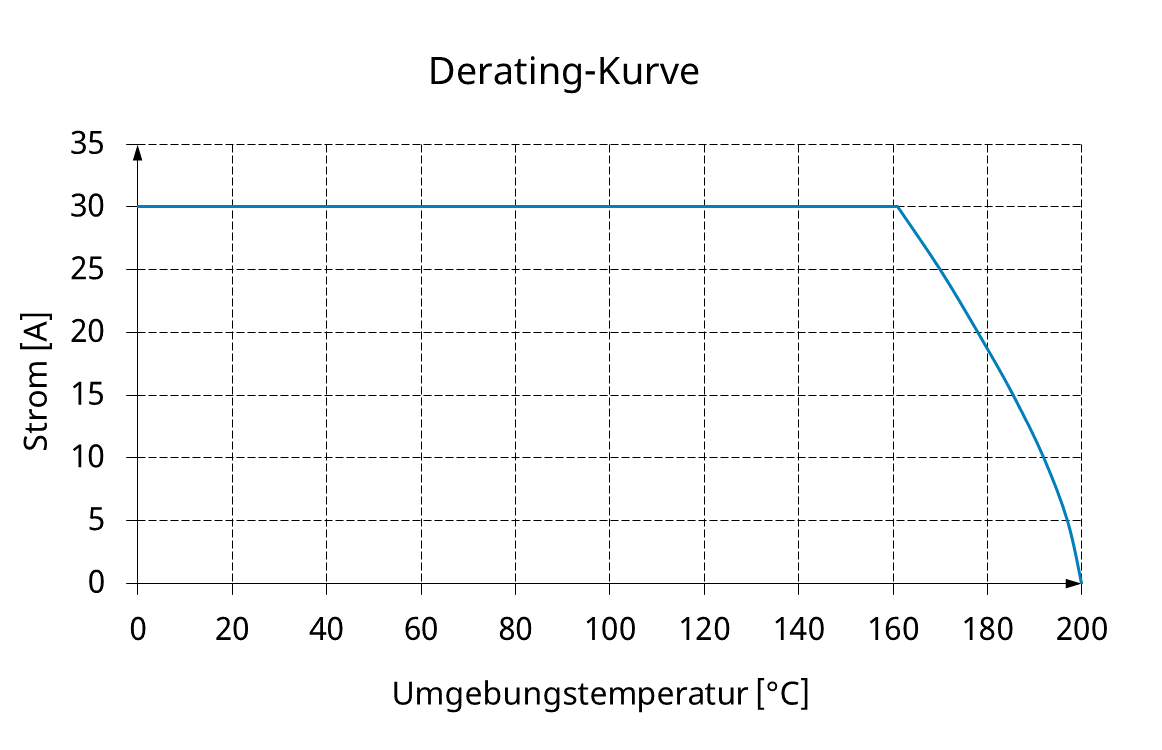

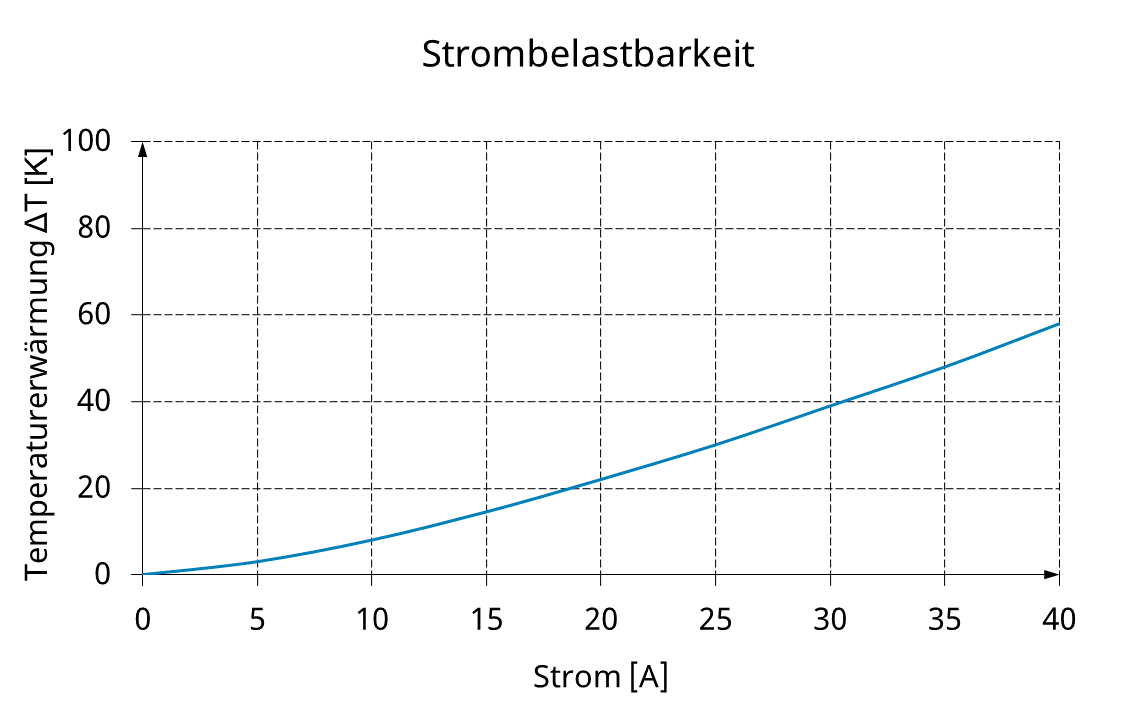

Elektrische Daten
- Strombelastbarkeit / Nennstrom: 30 A
- Strombelastbarkeit ΔT ≤ 20 K: 20 A
- Strombelastbarkeit ΔT ≤ 60 K: 30 A
- Durchgangswiderstand typisch max.: 10 mOhm
Passende Produkte und Zubehör
