Produktinformationen "BCP-118 314 130 A 2202 M"
| Arbeitshub: | 4 mm |
|---|---|
| Einschraubdrehmoment: | 3 – 5 cNm |
| Federvorspannung: | 0,61 N |
| Passende Kontaktsteckhülse: | KS-112 M |
| RoHS-konform: | ja |
| Produktgruppe: | Battery Contacting, Standard BCP (geschraubt) |
| Unterproduktgruppe: | Standard BCP (geschraubt) |

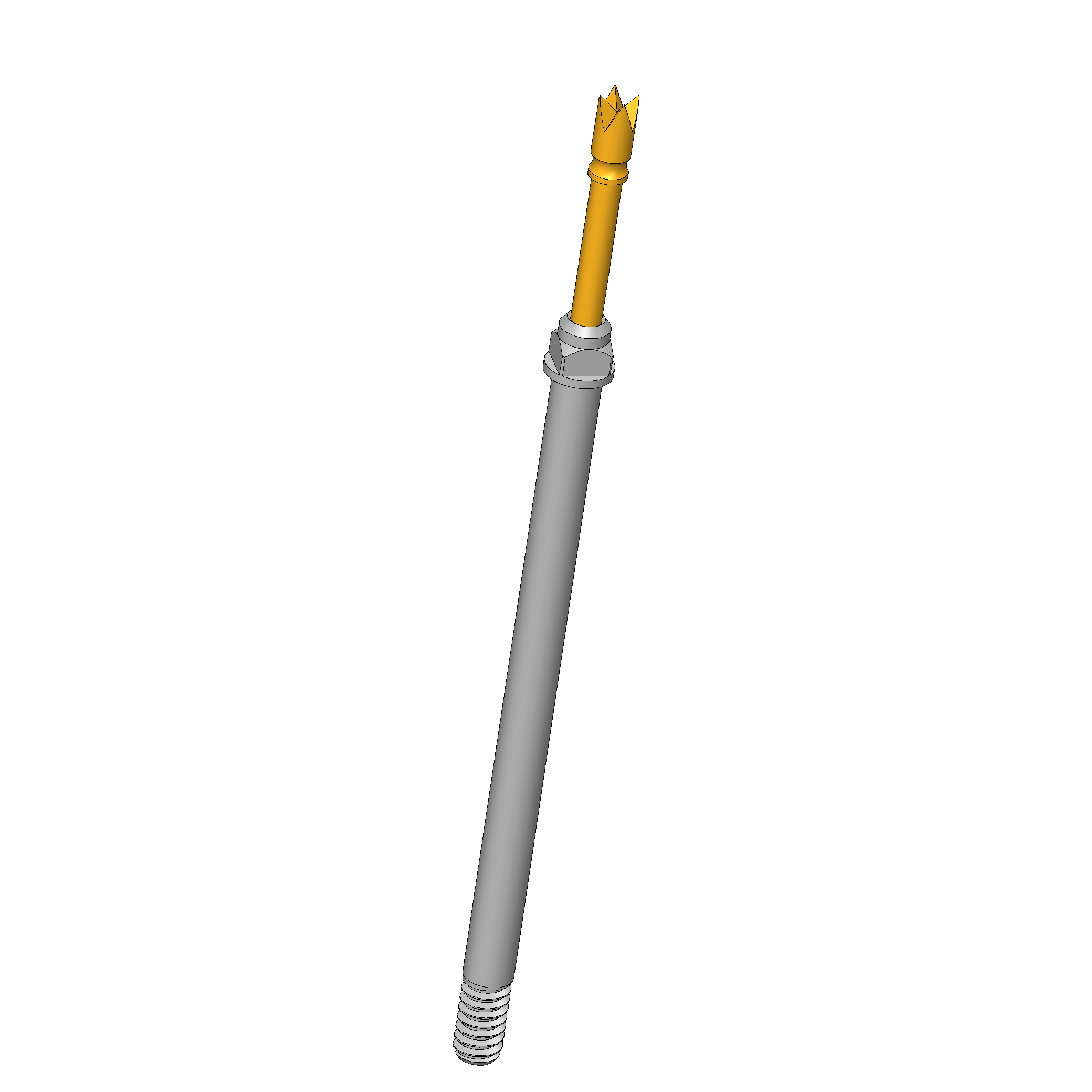

| Baureihe: | BCP-118, BCP-118 M einschraubbar |
| E-Maß / Kragenmaß: | 2 |
| Kopfform: | 14 Krone, 4-Zacken, selbstreinigend |

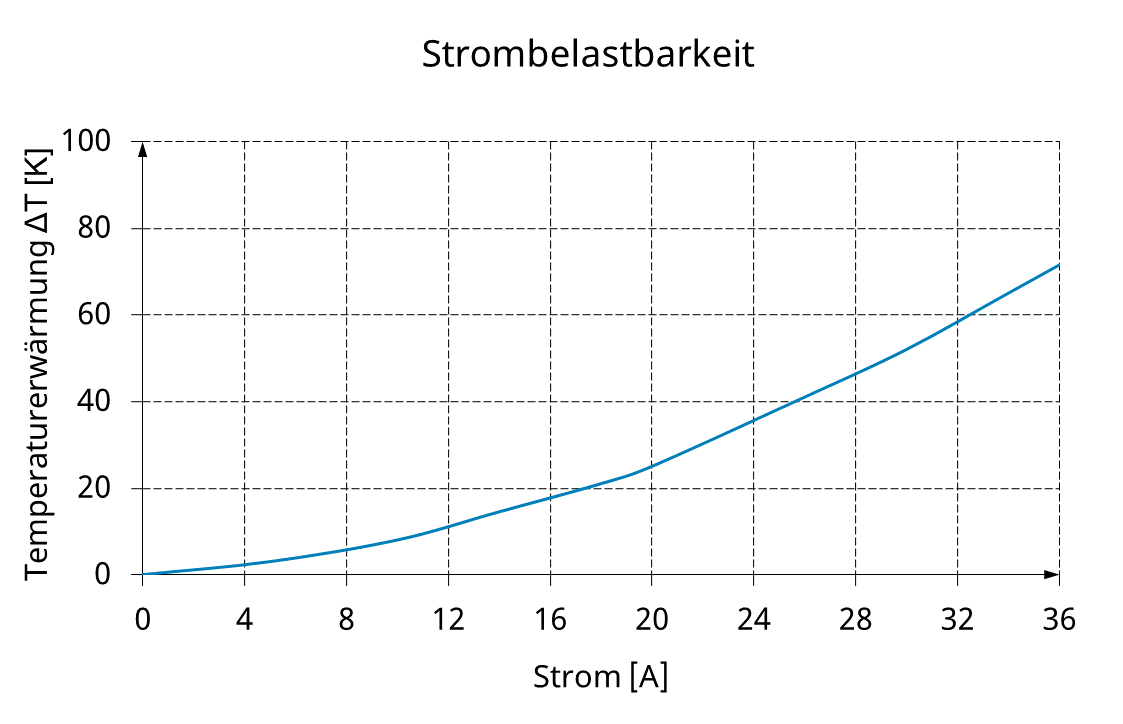

| Strombelastbarkeit / Nennstrom: | 20 A |
| Temperatur min.: | -100 °C |
| Federkraft bei Arbeitshub: | 2,25 N |
| Schnellwechselsystem: | ja |
| Durchgangswiderstand typisch max.: | 10 mOhm |

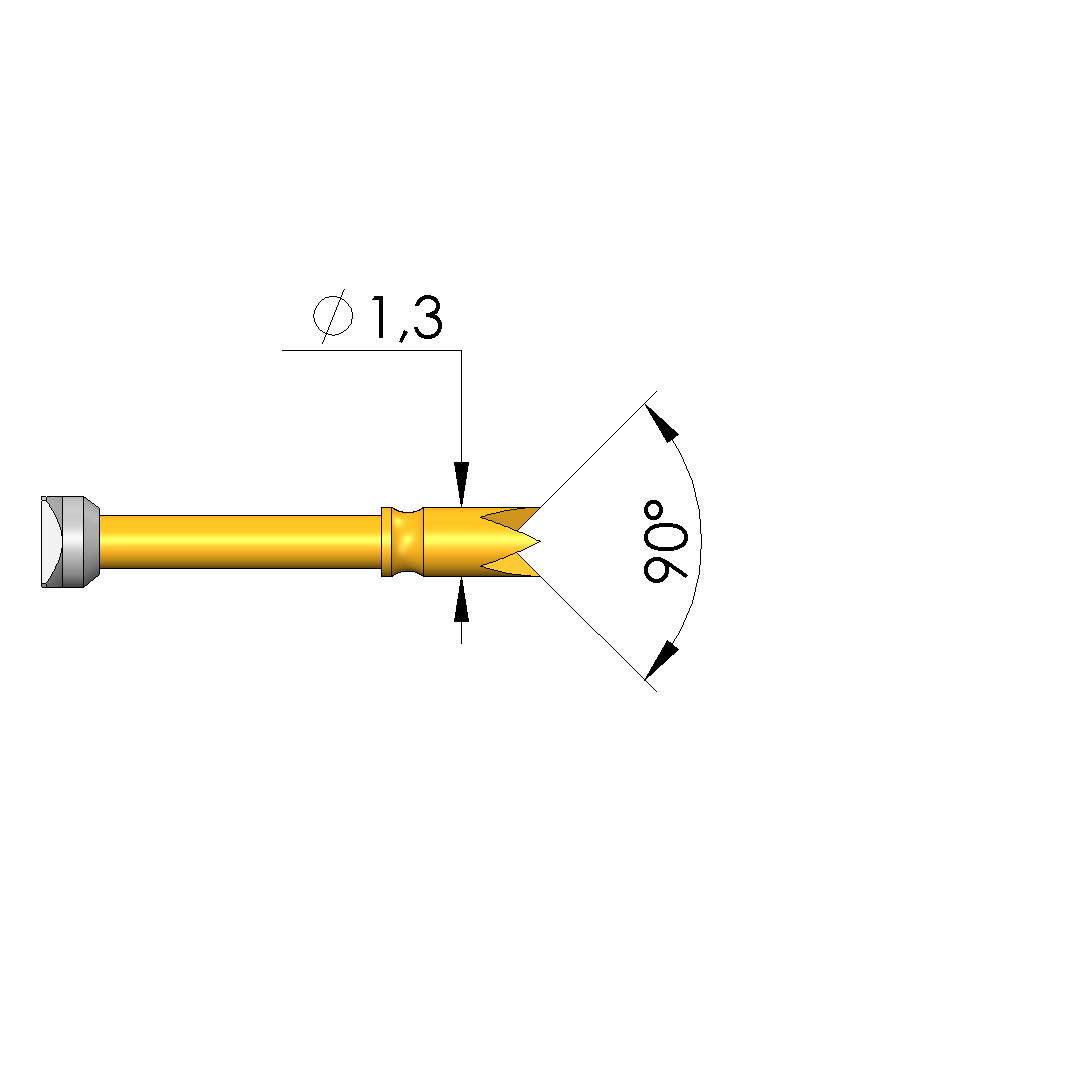

| Kopfdurchmesser: | 1,3 mm |
| Maximaler Hub: | 5,3 mm |
| Temperatur max.: | 200 °C |
| Gesamtlänge: | 35,8 mm |
| Kontaktierung von: | Pad, Pfosten, Pin |
| Kopfform Oberfläche: | A Gold |
| Raster: | 2,54 mm |
| Verdrehgesichert: | nein |
| Kopfform Werkstoff: | 3 CuBe |
| Magnetisch: | ja |
| Einbauart: | einschraubbar |
| Stifthülsendurchmesser: | 1,65 mm |
| Einbauhöhe einstellbar: | nein |
Anmelden
Weitere Produkte dieser Baureihe:
Technische Daten
Mechanische Daten
- Federkraft bei Arbeitshub: 2,25 N
- Federvorspannung: 0,61 N
- E-Maß / Kragenmaß: 2
- Maximaler Hub: 5,3 mm
- Stifthülsendurchmesser: 1,65 mm
- Gesamtlänge: 35,8 mm
- Arbeitshub: 4 mm
Allgemeine Daten
- Temperatur max.: 200 °C
- Temperatur min.: -100 °C
- Baureihe: BCP-118
- Kontaktierung von: Pin
- Verdrehgesichert: nein
- Einbauhöhe einstellbar: nein
- Produktgruppe: Standard BCP (geschraubt)
- Produktgruppe: Battery Contacting
- Raster: 2,54 mm
- RoHS-konform: ja
- Baureihe: BCP-118 M einschraubbar
- Passende Kontaktsteckhülse: KS-112 M
- Einbauart: einschraubbar
- Schnellwechselsystem: ja
- Kontaktierung von: Pfosten
- Magnetisch: ja
- Einschraubdrehmoment: 3 – 5 cNm
- Unterproduktgruppe: Standard BCP (geschraubt)
- Kontaktierung von: Pad
Daten zur Kopfform
- Kopfform Werkstoff: 3 CuBe
- Kopfdurchmesser: 1,3 mm

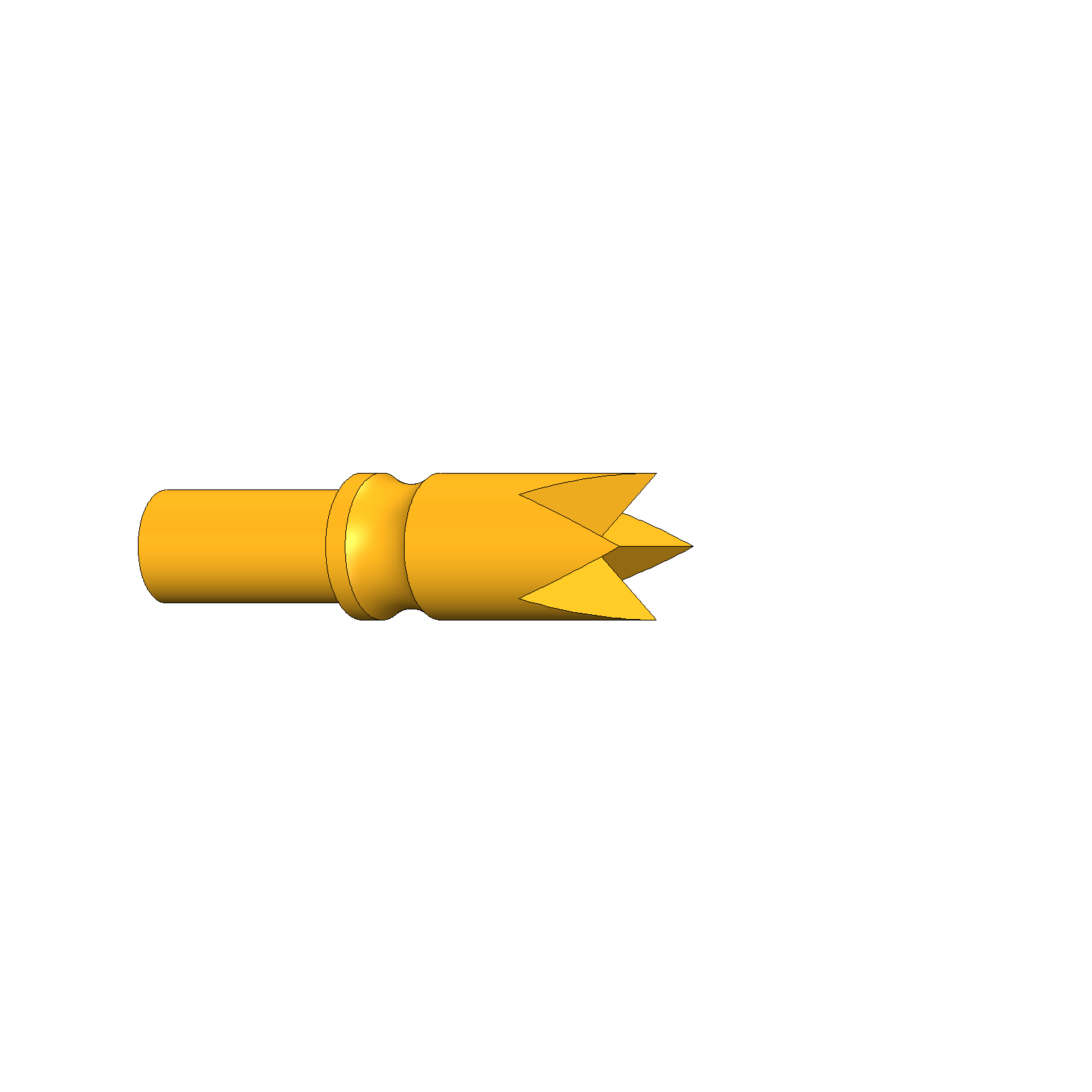

- Kopfform: 14 Krone, 4-Zacken, selbstreinigend
- Kopfform Oberfläche: A Gold
Elektrische Daten

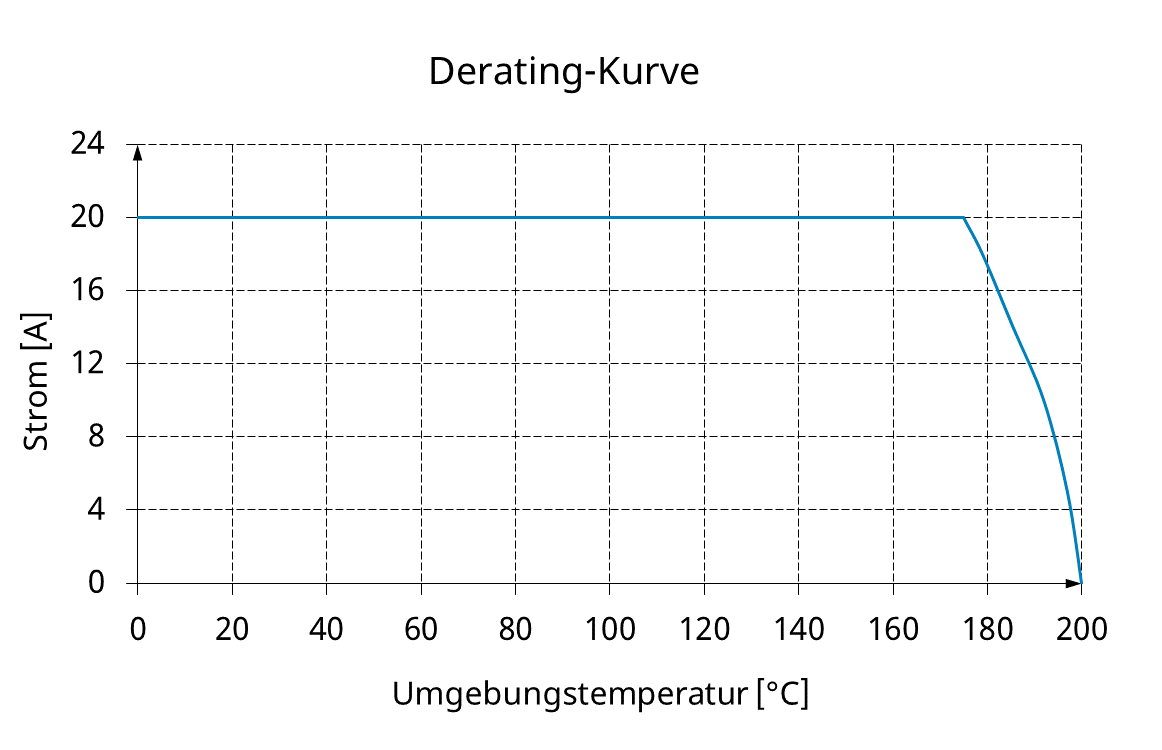

- Strombelastbarkeit / Nennstrom: 20 A
- Durchgangswiderstand typisch max.: 10 mOhm
