Produkt-Informationen "BCP-113 306 300 A 3002"
- Kontaktierungslösung für prismatische und zylindrische Zellen wie 18600, 21700 und 46xx sowie Knopfzellen
- Strombelastbarkeit bis zu 8A auf Aluminium-DUT bei einem Temperaturanstieg dT ≤ 20 K; maximale Strombelastbarkeit von 25 A auf hochleitfähigen Materialien wie Kupferlegierungen
- Ausgelegt für verschiedene Zellkontaktierungsanwendungen wie Formierung, AC-IR, OCV (Open Circuit Voltage) measurement und End-of-Life-Tests (EOL)
- Niederohmiger Kontaktstift mit einem typischen Innenwiderstand Ri von < 10 mΩ
| Anwendung empf.: | EOL-Test, Formation, Hi-POT-Test/High voltage |
|---|---|
| Federvorspannung: | 1,24 N |
| Passende Kontaktsteckhülse: | KS-113, KS-113 23 |
| RoHS-konform: | ja |
| Produktgruppe: | Battery Contacting, Standard BCP (gesteckt) |
| Unterproduktgruppe: | Standard BCP (gesteckt) |
| Baureihe: | BCP-113 |
| Arbeitshub: | 4 mm |
| E-Maß / Kragenmaß: | 02 |
| Kopfform: | 06 Waffel (Riffel) |
| Strombelastbarkeit / Nennstrom: | 25 A |
| Temperatur min.: | -100 °C |
| Federkraft bei Arbeitshub: | 3 N |
| Schnellwechselsystem: | ja |
| Durchgangswiderstand typisch max.: | 10 mOhm |
| Kopfdurchmesser: | 3 mm |
| Maximaler Hub: | 5,3 mm |
| Temperatur max.: | 200 °C |
| Gesamtlänge: | 27,3 mm |
| Kopfform Oberfläche: | A Gold |
| Raster: | 4 mm |
| Verdrehgesichert: | nein |
| Kopfform Werkstoff: | 3 CuBe |
| Magnetisch: | ja |
| Einbauart: | steckbar |
| Stifthülsendurchmesser: | 2,65 mm |
| Einbauhöhe einstellbar: | nein |
Anmelden
Produkt Details
- Kontaktierungslösung für prismatische und zylindrische Zellen wie 18600, 21700 und 46xx sowie Knopfzellen
- Strombelastbarkeit bis zu 8A auf Aluminium-DUT bei einem Temperaturanstieg dT ≤ 20 K; maximale Strombelastbarkeit von 25 A auf hochleitfähigen Materialien wie Kupferlegierungen
- Ausgelegt für verschiedene Zellkontaktierungsanwendungen wie Formierung, AC-IR, OCV (Open Circuit Voltage) measurement und End-of-Life-Tests (EOL)
- Niederohmiger Kontaktstift mit einem typischen Innenwiderstand Ri von < 10 mΩ
Weitere Produkte dieser Baureihe:
Technische Daten
Allgemeine Daten
- Produktgruppe: Standard BCP (gesteckt), Battery Contacting
- Unterproduktgruppe: Standard BCP (gesteckt)
- Baureihe: BCP-113
- Anwendung empf.: EOL-Test, Hi-POT-Test/High voltage, Formation
- Raster: 4 mm
- Magnetisch: ja
- Einbauart: steckbar
- Schnellwechselsystem: ja
- Einbauhöhe einstellbar: nein
- Verdrehgesichert: nein
- Passende Kontaktsteckhülse: KS-113 23, KS-113
- Temperatur min.: -100 °C
- Temperatur max.: 200 °C
- RoHS-konform: ja
Daten zur Kopfform

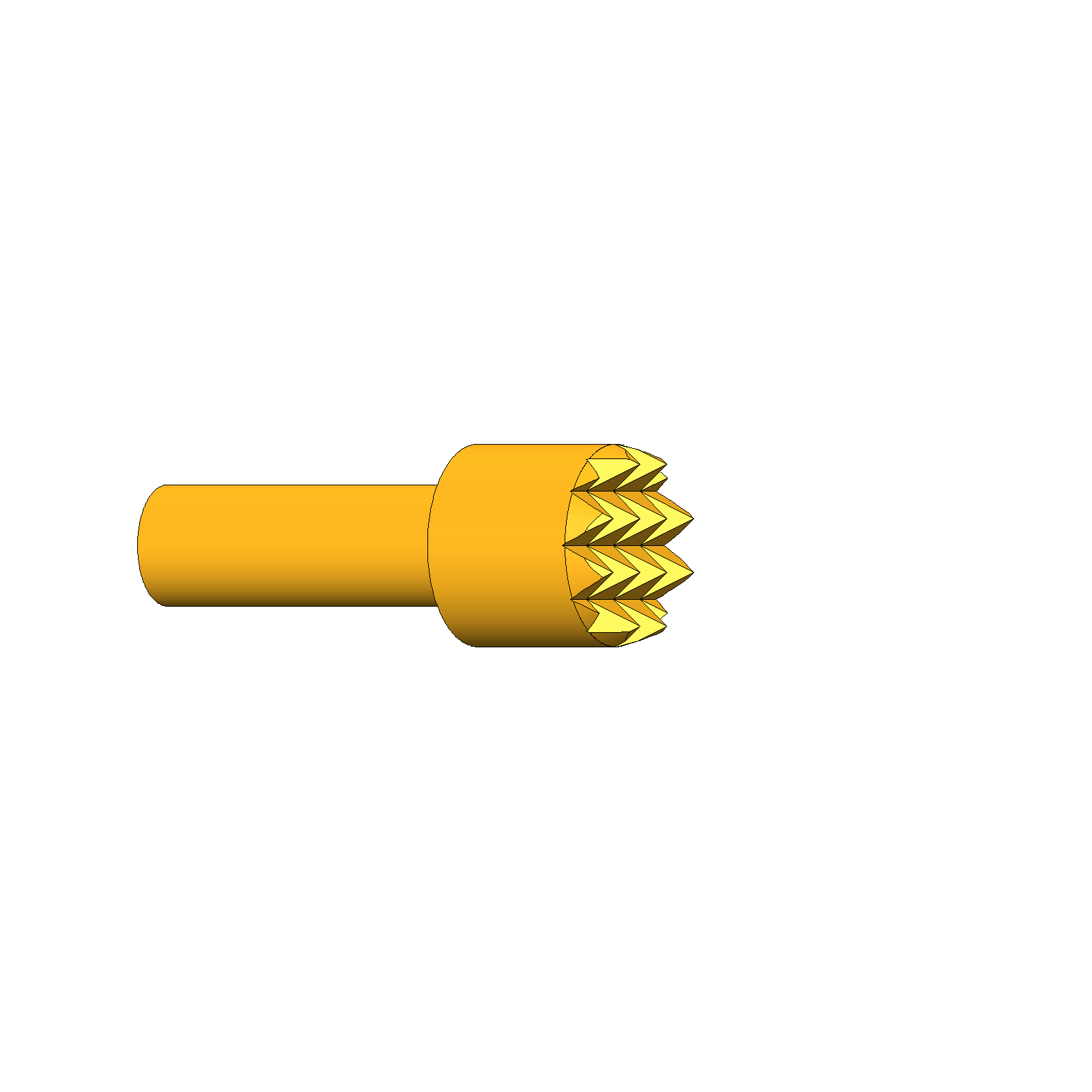

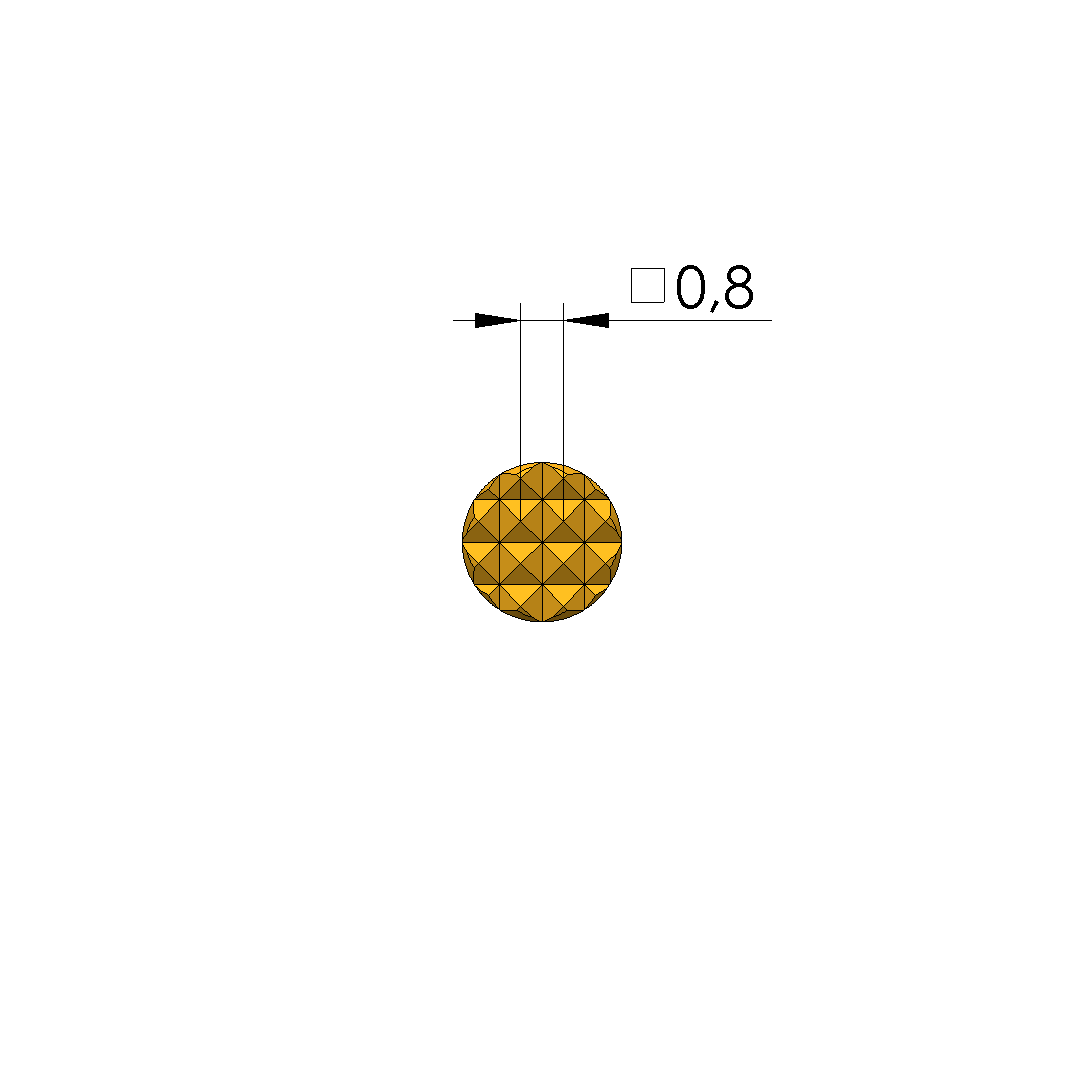

- Kopfform: 06 Waffel (Riffel)

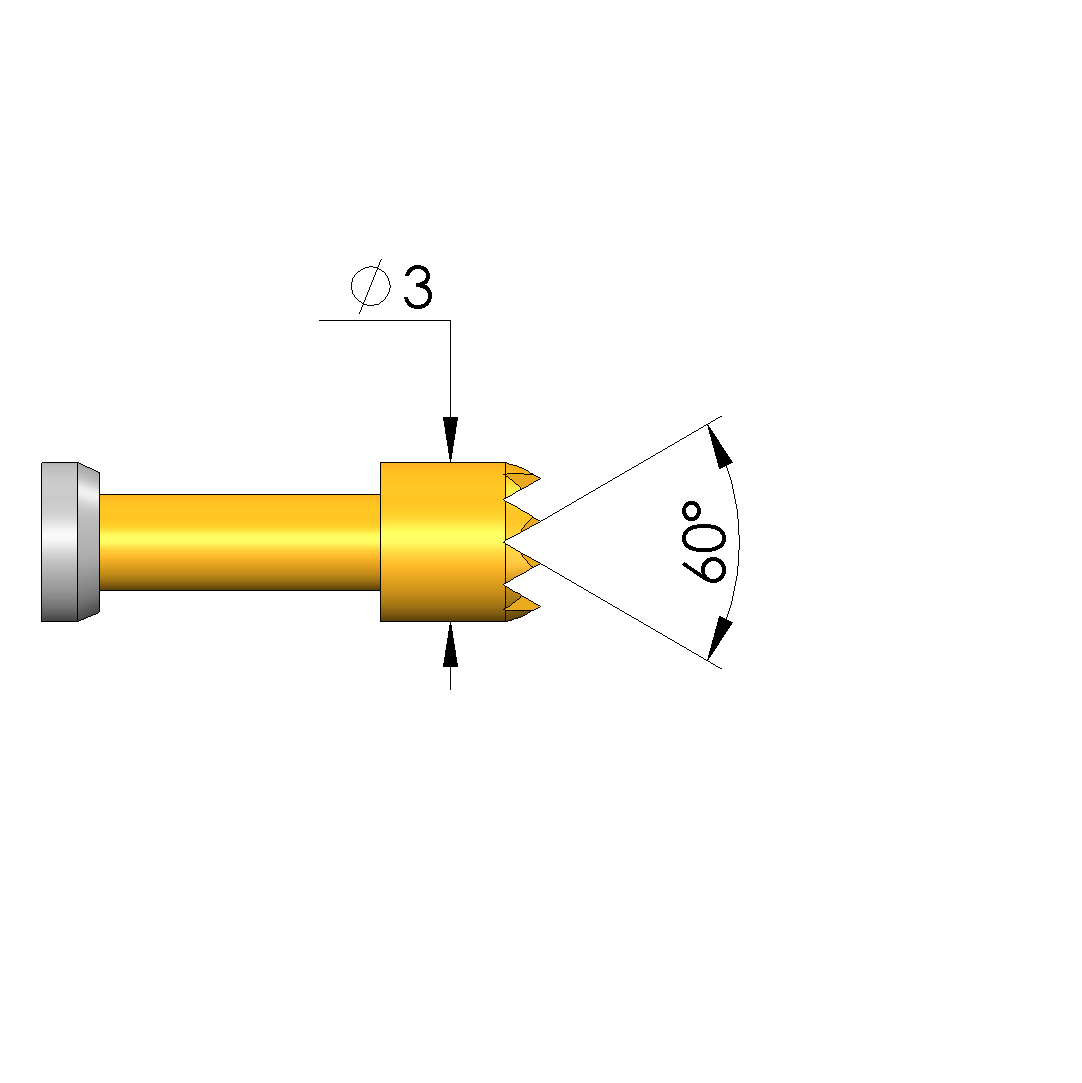

- Kopfdurchmesser: 3 mm
- Kopfform Oberfläche: A Gold
- Kopfform Werkstoff: 3 CuBe
Mechanische Daten
- Gesamtlänge: 27,3 mm
- Stifthülsendurchmesser: 2,65 mm
- Maximaler Hub: 5,3 mm
- Federvorspannung: 1,24 N
- E-Maß / Kragenmaß: 02
- Federkraft bei Arbeitshub: 3 N
- Arbeitshub: 4 mm
Elektrische Daten
- Strombelastbarkeit / Nennstrom: 25 A
- Durchgangswiderstand typisch max.: 10 mOhm
