Austauschsatz

ATS MA13/HF/AL/ESD

Produkt-Nr. 154013

Produkt verfügbar

Versandkosten

Bitte melden Sie sich an, um den Preis anzuzeigen!

Downloads
Datenblätter
INGUN_ATS_MA13_HF_AL_ESD_154013_Datasheet
DE 0.99MB pdf
Datenblätter
INGUN_ATS_MA13_HF_AL_ESD_154013_Datasheet
DE 0.99MB pdf
CAD-Daten
INGUN_154013.STEP
DE 11.82MB STEP
Datenblätter
DE 0.99MB pdf
INGUN_ATS_MA13_HF_AL_ESD_154013_Datasheet
Datenblätter
DE 0.99MB pdf
INGUN_ATS_MA13_HF_AL_ESD_154013_Datasheet
CAD-Daten
DE 11.82MB STEP
INGUN_154013.STEP

Produktinformationen "ATS MA13/HF/AL/ESD"

  • Prozesssichere, störsichere Hochfrequenz-Kontaktierung und Messung hochfrequenter Signale

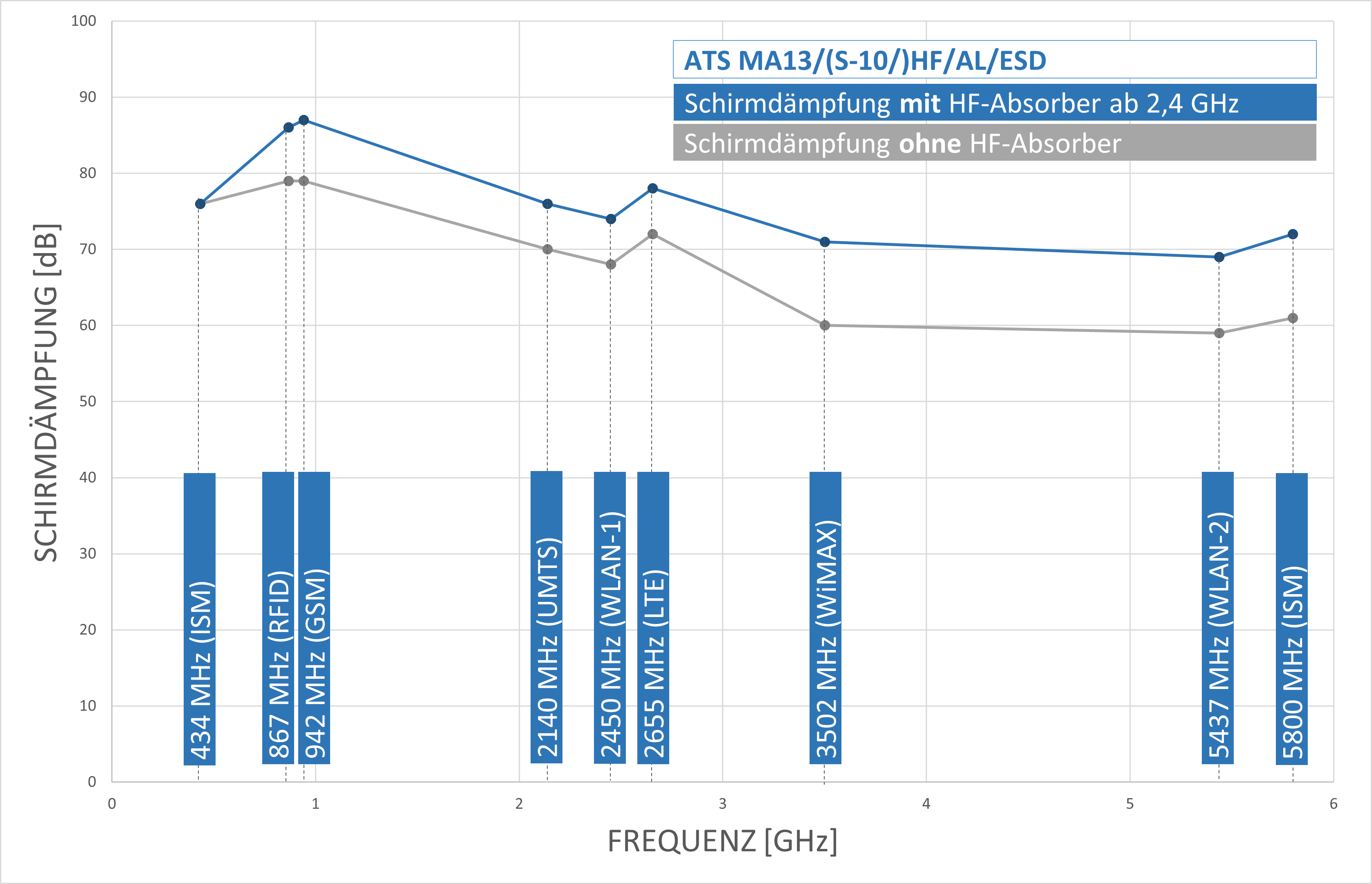

  • Herausragende Schirmdämpfung > 60 dB im Frequenzbereich bis 6 GHz
  • Hochfrequente und HF-gerechte Abschirmung vor von außen einwirkenden und von innen abstrahlenden Störsignalen
  • Sicher verwendbar in MA xxxx Grundgeräten
  • Schnell, werkzeuglos rüstbar und ohne Nachjustage einsatzbereit
Auslieferzustand: teilmontiert
Außenmaße (BxTxH): 506 x 383 x 258 mm
Beidseitige Kontaktierung: ja, mit passender Zusatzoption
Einbauhöhe Kontaktstift oben: 16 mm
Einbauhöhe Kontaktstift unten: 10,5 mm
Gewicht: 16 kg
Länge Niederhalterstempel: 60 mm
Niederspannung: nein
RoHS-konform: ja
Schnittstellenblöcke benötigt: nein
Produktgruppe: ATS manuelle Prüfadapter (MA)
Baureihe: ATS MA13
Ausführung: HF, ESD, ohne Schnittstelle
Interne Schnittstellenblöcke max.: no name
Manuelle Prüfadapter (MA): MA 2x13, MA 3213
Nutzfläche (BxT): 375 x 240 mm
Temperatur min.: 10 °C
Temperatur max.: 60 °C
Unterserie: ATS MAxx
Schnittstellen-Signale max.: no name, 1700
Interne Schnittstelle: nicht vorhanden
Freie Bauhöhe über Leiterplatte: 58 mm
2-Stufen-Kontaktierung: nein
Für Tandemadapter: nein

0 von 0 Bewertungen

Bewerten Sie dieses Produkt!

Teilen Sie Ihre Erfahrungen mit anderen Kunden.

Produkt Details
  • Prozesssichere, störsichere Hochfrequenz-Kontaktierung und Messung hochfrequenter Signale
  • Herausragende Schirmdämpfung > 60 dB im Frequenzbereich bis 6 GHz
  • Hochfrequente und HF-gerechte Abschirmung vor von außen einwirkenden und von innen abstrahlenden Störsignalen
  • Sicher verwendbar in MA xxxx Grundgeräten
  • Schnell, werkzeuglos rüstbar und ohne Nachjustage einsatzbereit

Weitere Produkte dieser Baureihe:

Technische Daten
  • Produktgruppe: ATS manuelle Prüfadapter (MA)
  • Unterserie: ATS MAxx
  • Baureihe: ATS MA13
  • Ausführung: HF, ESD, ohne Schnittstelle
  • Auslieferzustand: teilmontiert
  • Für Tandemadapter: nein
  • Schnittstellen-Signale max.: no name
  • Schnittstellen-Signale max.: 1700
  • Schnittstellenblöcke benötigt: nein
  • Interne Schnittstellenblöcke max.: no name
  • Interne Schnittstelle: nicht vorhanden
  • 2-Stufen-Kontaktierung: nein
  • Beidseitige Kontaktierung: ja, mit passender Zusatzoption
  • Gewicht: 16 kg
  • Temperatur min.: 10 °C
  • Temperatur max.: 60 °C
  • Niederspannung: nein
  • RoHS-konform: ja
  • Manuelle Prüfadapter (MA): MA 2x13
  • Manuelle Prüfadapter (MA): MA 3213
  • Länge Niederhalterstempel: 60 mm
  • Einbauhöhe Kontaktstift oben: 16 mm
  • Einbauhöhe Kontaktstift unten: 10,5 mm
  • Freie Bauhöhe über Leiterplatte: 58 mm
  • Nutzfläche (BxT): 375 x 240 mm
  • Außenmaße (BxTxH): 506 x 383 x 258 mm
