Austauschsatz

ATS MA12/HF/AL/ESD

Produkt-Nr. 154012

Produkt verfügbar

Versandkosten

Bitte melden Sie sich an, um den Preis anzuzeigen!

Downloads
Datenblätter
INGUN_ATS_MA12_HF_AL_ESD_154012_Datasheet
DE 0.98MB pdf
Datenblätter
INGUN_ATS_MA12_HF_AL_ESD_154012_Datasheet
DE 0.98MB pdf
CAD-Daten
INGUN_154012.STEP
DE 9.68MB STEP
Zertifikate
RoHS-Konformitätsbestätigung
DE 0.11MB pdf
Datenblätter
DE 0.98MB pdf
INGUN_ATS_MA12_HF_AL_ESD_154012_Datasheet
Datenblätter
DE 0.98MB pdf
INGUN_ATS_MA12_HF_AL_ESD_154012_Datasheet
CAD-Daten
DE 9.68MB STEP
INGUN_154012.STEP
Zertifikate
DE 0.11MB pdf
RoHS-Konformitätsbestätigung

Produktinformationen "ATS MA12/HF/AL/ESD"

  • Prozesssichere, störsichere Hochfrequenz-Kontaktierung und Messung hochfrequenter Signale

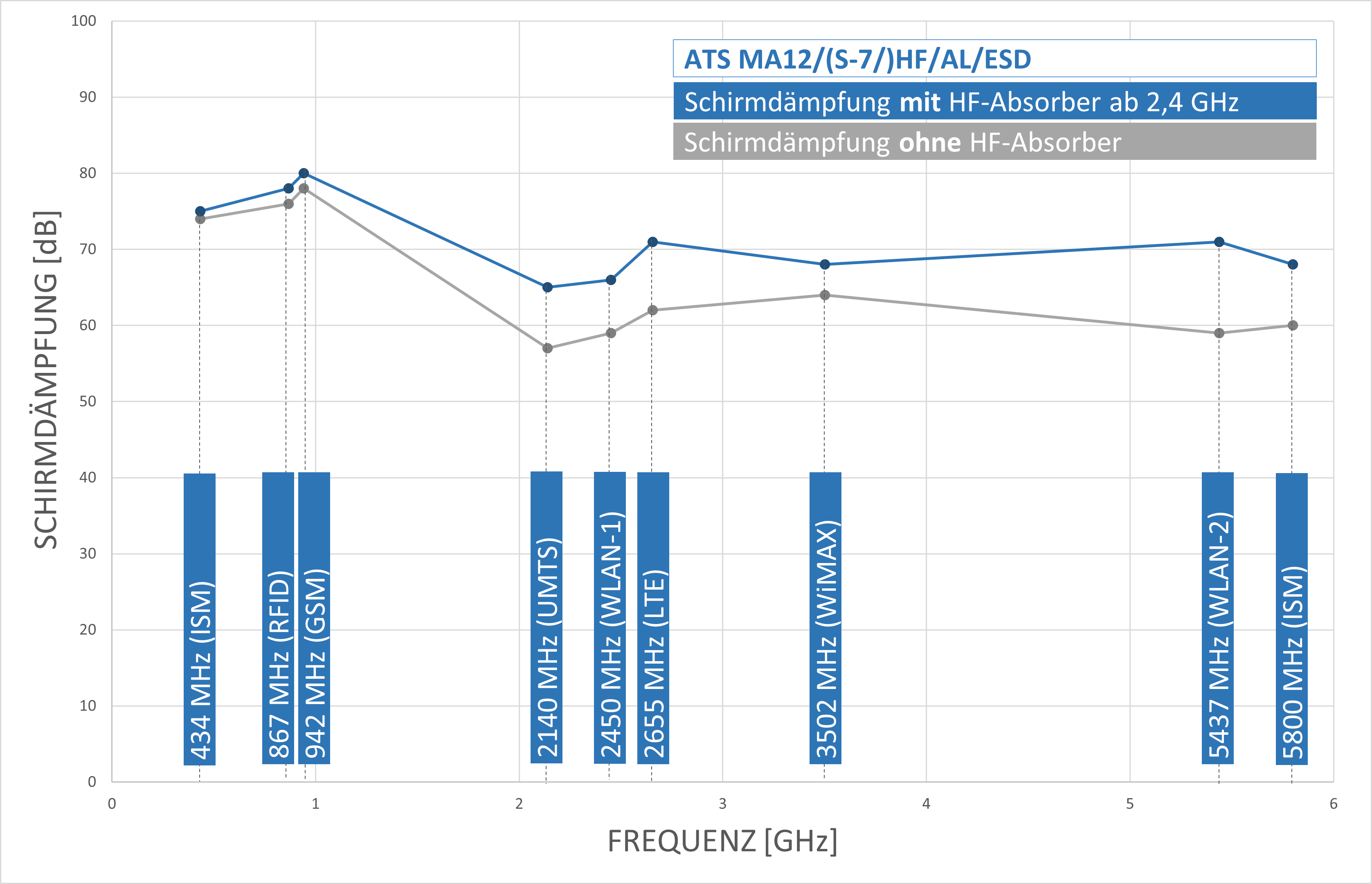

  • Herausragende Schirmdämpfung > 60 dB im Frequenzbereich bis 6 GHz
  • Hochfrequente und HF-gerechte Abschirmung vor von außen einwirkenden und von innen abstrahlenden Störsignalen
  • Sicher verwendbar in MA xxxx Grundgeräten
  • Schnell, werkzeuglos rüstbar und ohne Nachjustage einsatzbereit
Auslieferzustand: teilmontiert
Außenmaße (BxTxH): 350 x 313 x 255 mm
Beidseitige Kontaktierung: ja, mit passender Zusatzoption
Einbauhöhe Kontaktstift oben: 16 mm
Einbauhöhe Kontaktstift unten: 10,5 mm
Gewicht: 9,37 kg
Länge Niederhalterstempel: 60 mm
Niederspannung: nein
RoHS-konform: ja
Schnittstellenblöcke benötigt: nein
Produktgruppe: ATS manuelle Prüfadapter (MA)
Baureihe: ATS MA12
Ausführung: HF, ESD, ohne Schnittstelle
Interne Schnittstellenblöcke max.: no name
Manuelle Prüfadapter (MA): MA 2x12, MA 3212
Nutzfläche (BxT): 220 x 180 mm
Temperatur min.: 10 °C
Temperatur max.: 60 °C
Unterserie: ATS MAxx
Schnittstellen-Signale max.: no name, 1.190
Interne Schnittstelle: nicht vorhanden
Freie Bauhöhe über Leiterplatte: 58 mm
2-Stufen-Kontaktierung: nein
Für Tandemadapter: nein

0 von 0 Bewertungen

Bewerten Sie dieses Produkt!

Teilen Sie Ihre Erfahrungen mit anderen Kunden.

Produkt Details
  • Prozesssichere, störsichere Hochfrequenz-Kontaktierung und Messung hochfrequenter Signale
  • Herausragende Schirmdämpfung > 60 dB im Frequenzbereich bis 6 GHz
  • Hochfrequente und HF-gerechte Abschirmung vor von außen einwirkenden und von innen abstrahlenden Störsignalen
  • Sicher verwendbar in MA xxxx Grundgeräten
  • Schnell, werkzeuglos rüstbar und ohne Nachjustage einsatzbereit

Weitere Produkte dieser Baureihe:

Technische Daten
  • Interne Schnittstellenblöcke max.: no name
  • Temperatur max.: 60 °C
  • Schnittstellenblöcke benötigt: nein
  • 2-Stufen-Kontaktierung: nein
  • Auslieferzustand: teilmontiert
  • Niederspannung: nein
  • Schnittstellen-Signale max.: 1.190
  • Schnittstellen-Signale max.: no name
  • Unterserie: ATS MAxx
  • Beidseitige Kontaktierung: ja, mit passender Zusatzoption
  • Für Tandemadapter: nein
  • Ausführung: HF, ESD, ohne Schnittstelle
  • Temperatur min.: 10 °C
  • Baureihe: ATS MA12
  • Produktgruppe: ATS manuelle Prüfadapter (MA)
  • RoHS-konform: ja
  • Interne Schnittstelle: nicht vorhanden
  • Gewicht: 9,37 kg
  • Einbauhöhe Kontaktstift oben: 16 mm
  • Einbauhöhe Kontaktstift unten: 10,5 mm
  • Länge Niederhalterstempel: 60 mm
  • Freie Bauhöhe über Leiterplatte: 58 mm
  • Nutzfläche (BxT): 220 x 180 mm
  • Außenmaße (BxTxH): 350 x 313 x 255 mm
  • Manuelle Prüfadapter (MA): MA 2x12
  • Manuelle Prüfadapter (MA): MA 3212
