Austauschsatz

ATS MA11/S-5/HF/AL/ESD

Produkt-Nr. 154111

Produkt verfügbar

Versandkosten

Bitte melden Sie sich an, um den Preis anzuzeigen!

Downloads
Datenblätter
INGUN_ATS_MA11_S-5_HF_AL_ESD_154111_Datasheet
DE 0.92MB pdf
Datenblätter
INGUN_ATS_MA11_S-5_HF_AL_ESD_154111_Datasheet
DE 0.92MB pdf
CAD-Daten
INGUN_154111.STEP
DE 11.05MB STEP
Datenblätter
DE 0.92MB pdf
INGUN_ATS_MA11_S-5_HF_AL_ESD_154111_Datasheet
Datenblätter
DE 0.92MB pdf
INGUN_ATS_MA11_S-5_HF_AL_ESD_154111_Datasheet
CAD-Daten
DE 11.05MB STEP
INGUN_154111.STEP

Produktinformationen "ATS MA11/S-5/HF/AL/ESD"

  • Prozesssichere, störsichere Hochfrequenz-Kontaktierung und Messung hochfrequenter Signale

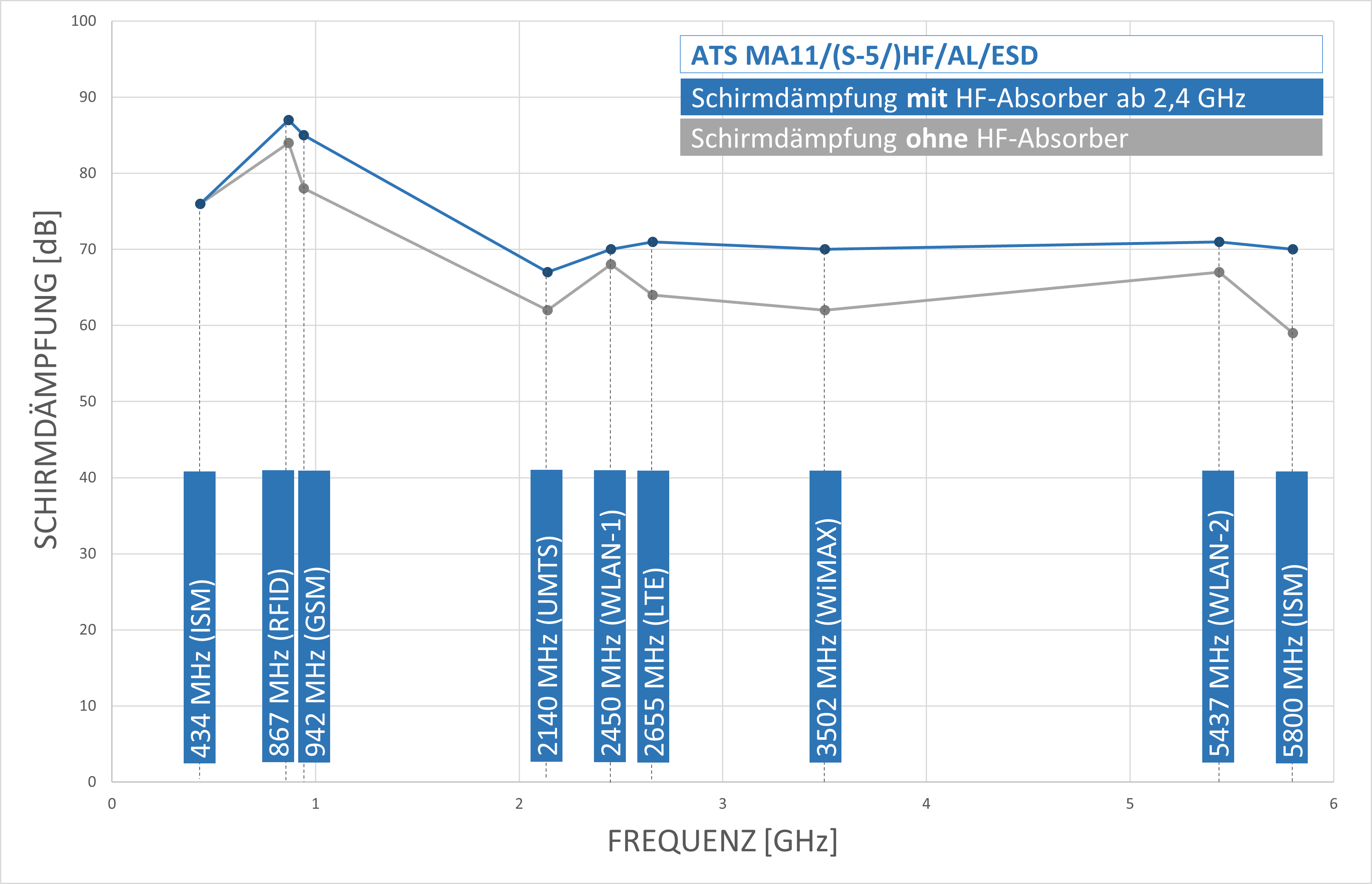

  • Herausragende Schirmdämpfung > 60 dB im Frequenzbereich bis 6 GHz
  • Hochfrequente und HF-gerechte Abschirmung vor von außen einwirkenden und von innen abstrahlenden Störsignalen
  • Sicher verwendbar in MA xxxx Grundgeräten
  • Schnell, werkzeuglos rüstbar und ohne Nachjustage einsatzbereit
Auslieferzustand: teilmontiert
Außenmaße (BxTxH): 210 x 313 x 255 mm
Beidseitige Kontaktierung: ja, mit passender Zusatzoption
Einbauhöhe Kontaktstift oben: 16 mm
Einbauhöhe Kontaktstift unten: 10,5 mm
Gewicht: 6,24 kg
Länge Niederhalterstempel: 60 mm
Niederspannung: nein
RoHS-konform: ja
Schnittstellenblöcke benötigt: Prüflingsseite
Produktgruppe: ATS manuelle Prüfadapter (MA)
Baureihe: ATS MA11
Ausführung: HF, ESD, mit Schnittstelle
Interne Schnittstellenblöcke max.: 5
Manuelle Prüfadapter (MA): MA 2x11, MA 2x13T, MA 3211, MA 3213T
Nutzfläche (BxT): 110 x 160 mm
Temperatur min.: 10 °C
Temperatur max.: 60 °C
Unterserie: ATS MAxx
Schnittstellen-Signale max.: 5, 850
Interne Schnittstelle: vorhanden
Freie Bauhöhe über Leiterplatte: 58 mm
2-Stufen-Kontaktierung: nein
Für Tandemadapter: ja

0 von 0 Bewertungen

Bewerten Sie dieses Produkt!

Teilen Sie Ihre Erfahrungen mit anderen Kunden.

Produkt Details
  • Prozesssichere, störsichere Hochfrequenz-Kontaktierung und Messung hochfrequenter Signale
  • Herausragende Schirmdämpfung > 60 dB im Frequenzbereich bis 6 GHz
  • Hochfrequente und HF-gerechte Abschirmung vor von außen einwirkenden und von innen abstrahlenden Störsignalen
  • Sicher verwendbar in MA xxxx Grundgeräten
  • Schnell, werkzeuglos rüstbar und ohne Nachjustage einsatzbereit

Weitere Produkte dieser Baureihe:

Technische Daten
  • Produktgruppe: ATS manuelle Prüfadapter (MA)
  • Unterserie: ATS MAxx
  • Baureihe: ATS MA11
  • Ausführung: HF, ESD, mit Schnittstelle
  • Auslieferzustand: teilmontiert
  • Für Tandemadapter: ja
  • Schnittstellen-Signale max.: 850
  • Schnittstellen-Signale max.: 5
  • Schnittstellenblöcke benötigt: Prüflingsseite
  • Interne Schnittstellenblöcke max.: 5
  • Interne Schnittstelle: vorhanden
  • 2-Stufen-Kontaktierung: nein
  • Beidseitige Kontaktierung: ja, mit passender Zusatzoption
  • Gewicht: 6,24 kg
  • Temperatur min.: 10 °C
  • Temperatur max.: 60 °C
  • Niederspannung: nein
  • RoHS-konform: ja
  • Manuelle Prüfadapter (MA): MA 3213T
  • Manuelle Prüfadapter (MA): MA 2x13T
  • Manuelle Prüfadapter (MA): MA 2x11
  • Manuelle Prüfadapter (MA): MA 3211
  • Länge Niederhalterstempel: 60 mm
  • Einbauhöhe Kontaktstift oben: 16 mm
  • Einbauhöhe Kontaktstift unten: 10,5 mm
  • Freie Bauhöhe über Leiterplatte: 58 mm
  • Nutzfläche (BxT): 110 x 160 mm
  • Außenmaße (BxTxH): 210 x 313 x 255 mm
