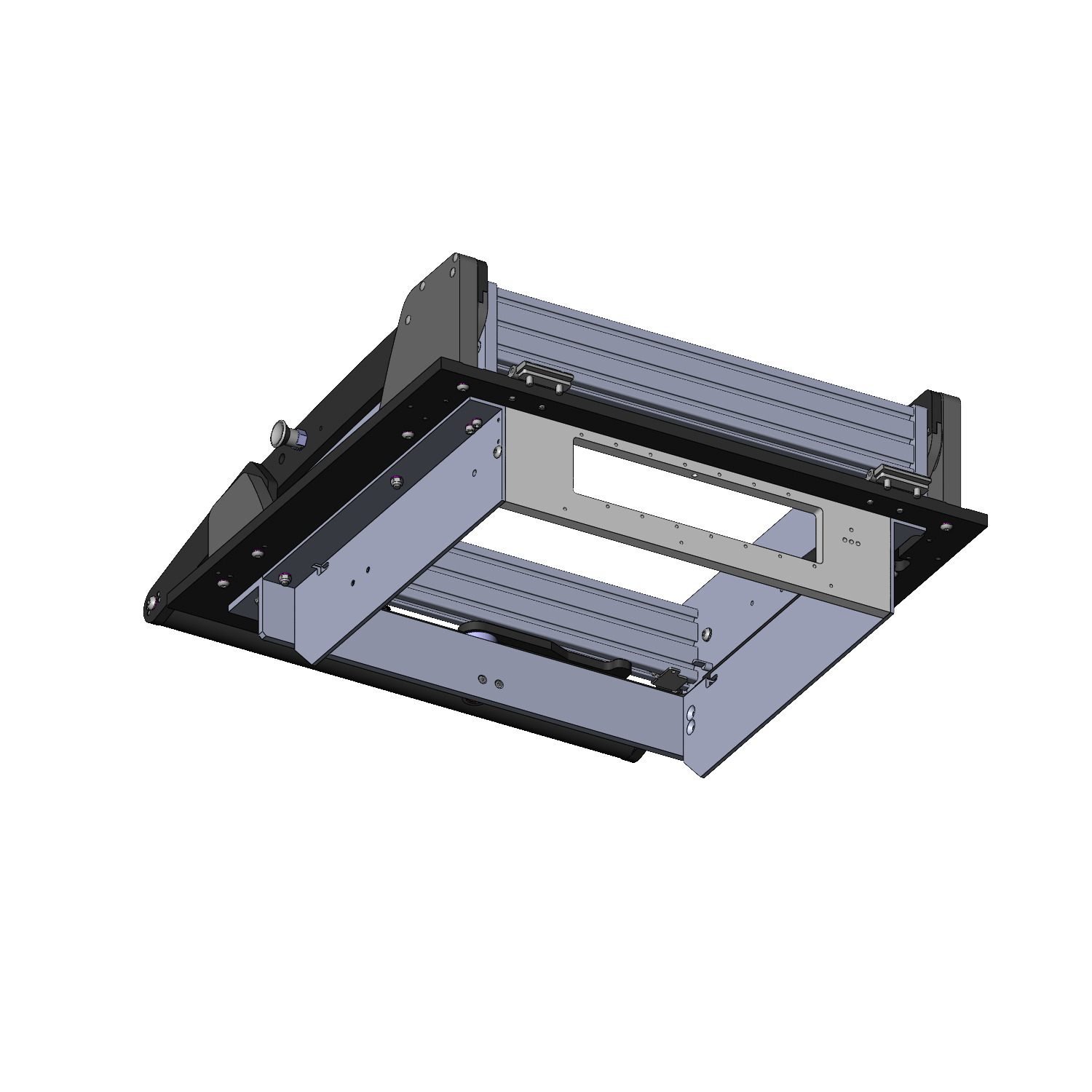

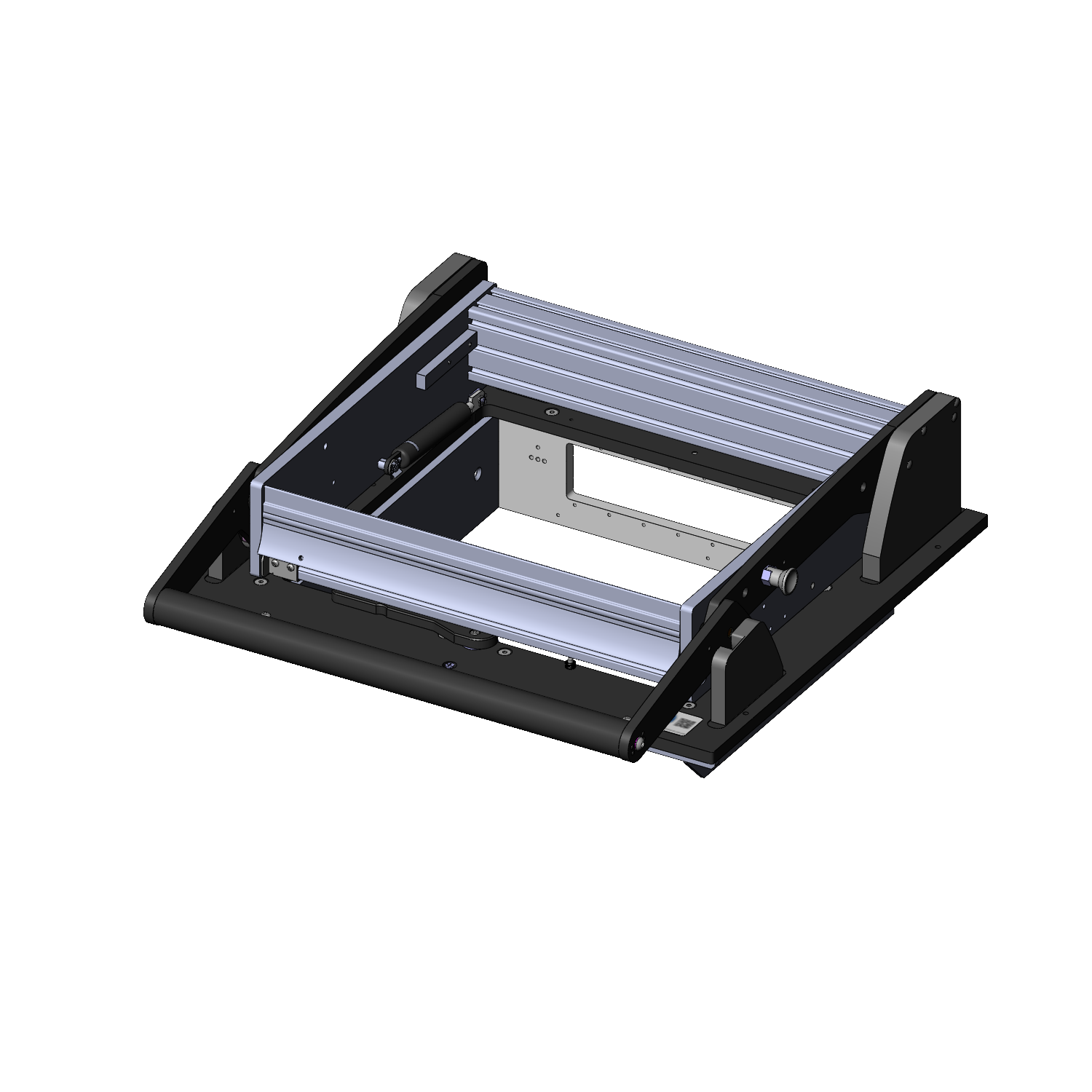

Produkt-Informationen "ATE MA3212"
- Parallel schließende Antriebseinheit mit Montageplatte, mit interner Schnittstelle
- Hohe Kontaktkraft
- Mit Schnittstellenblöcken modular konfigurierbare interne Schnittstelle
- Einfache, schnelle und passgenaue Montage
- Kraftsparende, endlagengedämpfte Öffnungsmechanik
- Flexibel einsetzbar
| Außenmaße geschlossen (BxTxH): | 460 x 500 x 190 mm |
|---|---|
| Außenmaße geöffnet (BxTxH): | 460 x 433,5 x 525 mm |
| Hauptserie: | ATE MAxxxx |
| Kraft Gasdruckfedern: | 300 N (100 N li. / 200 N re.) |
| Niederhalter-Schließkraft: | 70 N |
| Niederhalter-Öffnungswinkel: | 69 ° |
| RoHS-konform: | ja |
| Schnittstellenblöcke benötigt: | Testsystemseite |
| Produktgruppe: | Antriebseinheit, manuell |
| Baureihe: | ATE MA32xx |
| Interne Schnittstellenblöcke max.: | 7 |
| Prüfadaptertyp: | Mit Montageplatte |
| Temperatur min.: | 10 °C |
| Kontakthuberzeugung: | Manuell |
| Kontaktkraft max.: | 2000 N |
| Paralleler Kontakthub ca.: | 22 mm |
| Temperatur max.: | 60 °C |
| Unterserie: | ATE MA3xxx |
| Baugröße: | 3212 |
| Schnittstellen-Signale max.: | 7, 1190 |
Anmelden
Produkt Details
- Parallel schließende Antriebseinheit mit Montageplatte, mit interner Schnittstelle
- Hohe Kontaktkraft
- Mit Schnittstellenblöcken modular konfigurierbare interne Schnittstelle
- Einfache, schnelle und passgenaue Montage
- Kraftsparende, endlagengedämpfte Öffnungsmechanik
- Flexibel einsetzbar
Weitere Produkte dieser Baureihe:
Technische Daten
Technische Daten
- Kraft Gasdruckfedern: 300 N (100 N li. / 200 N re.)
- Niederhalter-Schließkraft: 70 N
- Niederhalter-Öffnungswinkel: 69 °
- Außenmaße geöffnet (BxTxH): 460 x 433,5 x 525 mm
- Außenmaße geschlossen (BxTxH): 460 x 500 x 190 mm
Allgemeine Daten
- Produktgruppe: Antriebseinheit, manuell
- Hauptserie: ATE MAxxxx
- Unterserie: ATE MA3xxx
- Baureihe: ATE MA32xx
- Baugröße: 3212
- Prüfadaptertyp: Mit Montageplatte
- Kontakthuberzeugung: Manuell
- Schnittstellen-Signale max.: 7, 1190
- Schnittstellenblöcke benötigt: Testsystemseite
- Interne Schnittstellenblöcke max.: 7
- Kontaktkraft max.: 2000 N
- Paralleler Kontakthub ca.: 22 mm
- Temperatur min.: 10 °C
- Temperatur max.: 60 °C
- RoHS-konform: ja
