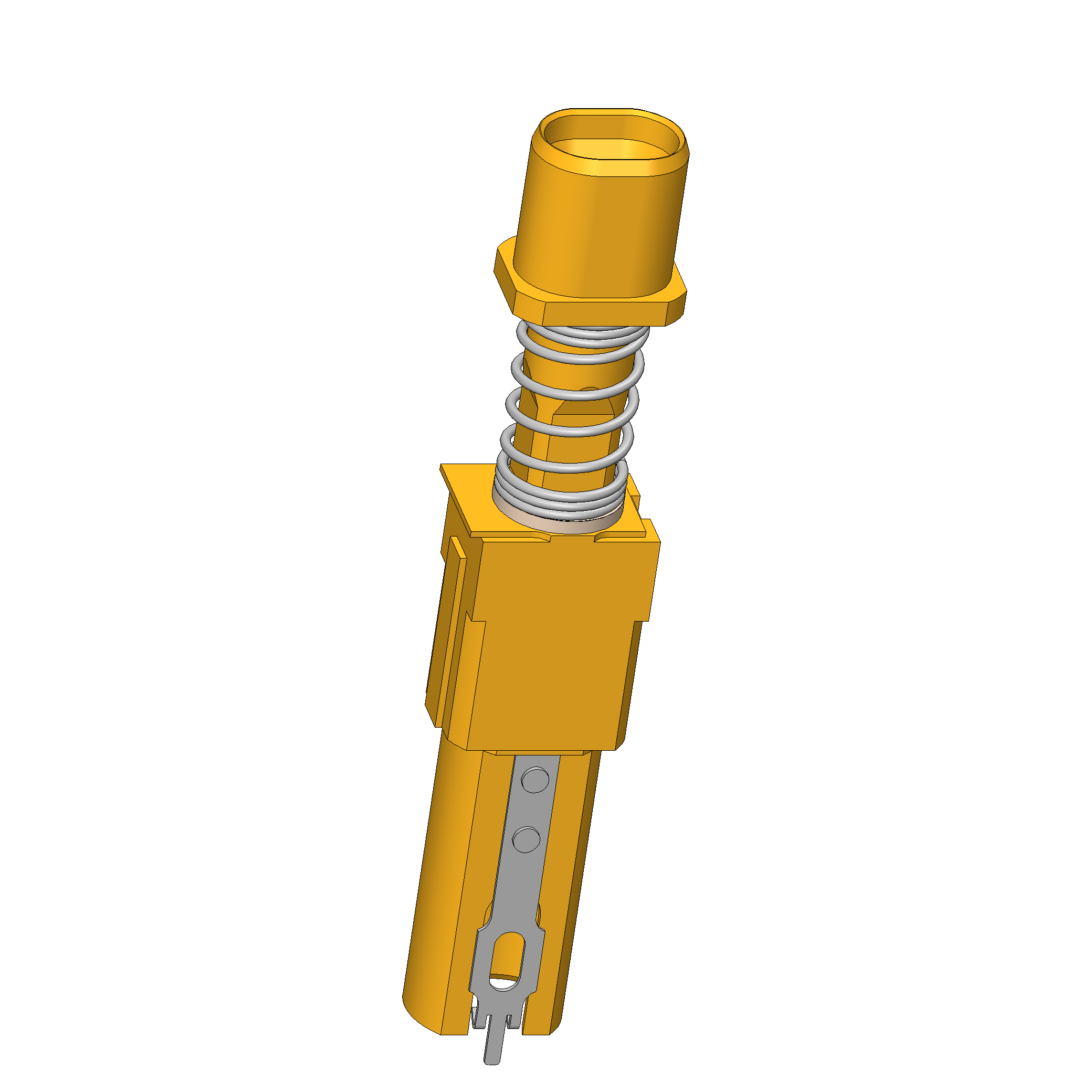

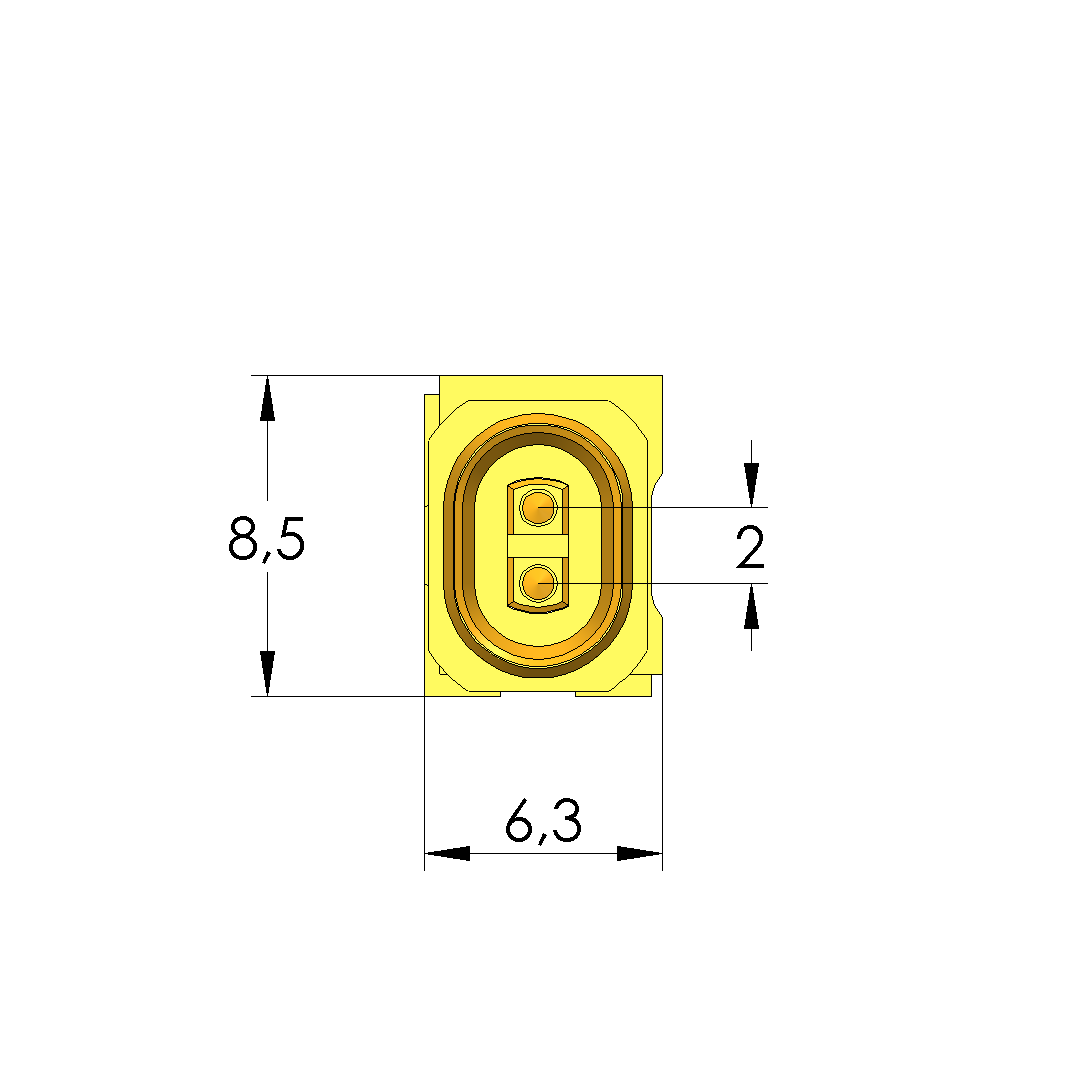

Hochfrequenzstift HFS-802 381 084 A 8042 HMTD-F Artikel HFS-802-0003

Utility
Model

Zum Testen von Differentialsteckverbindern (z.B. LV 214/USCAR)
Einsatz hauptsächlich bei Zukunftstechnologien des Automotive-Marktes (z.B. autonomes Fahren)
Beste Hochfrequenz-Performance für Datenübertragung
Modular aufbaubar, Kontaktstiftkombination für Single-, Double- oder Quad-Gehäuse
Kabel-Interface H-MTD

Hochfrequenzstift HFS-802 381 084 A 8042 HMTD-F Artikel HFS-802-0003

Bitte melden Sie sich an, um den Preis anzuzeigen! Anmelden

Die in der Staffel gelisteten Preise werden gerundet angezeigt, daher sind Abweichung im Gesamtpreis möglich. Versandkosten * Die Preise sind auf zwei Nachkommastellen gerundet.

Downloads

RoHS-Konformitätsbestätigung (DE|PDF)

CAD-Daten (INGUN_HFS-802_381_084_A_xx42_HMTD-F.STEP)

Produktdatenblatt (DE|pdf)

Direktauswahl

HFS-802 381 084 A 8042 HMTD-F (HFS-802-0003)

HFS-802 314 051 A 8042 HMTD-W (HFS-802-0002) HFS-802 381 084 A 8042 HMTD-F (HFS-802-0003) HFS-802 314 051 A 8042 HMTD (HFS-802-0001) INGUN SELECTION

Hier können Sie optional eine neue Variante konfigurieren:

Technische Daten

Allgemeine Daten
Produktgruppe :	HFS Hochfrequenz Kontaktstifte
Baureihe :	HFS-802
Unterbaureihe :	HFS-802
Raster :	20 mm
Prüfling / Kontakt :	H-MTD ® (Rosenberger) , Ve-NET ™(Amphenol),
Einbauart :	steckbar
Geschlecht Prüfling :	F Signalleiter weiblich / Buchse
Schwimmend gelagert :	ja
Verdrehgesichert :	ja
Durchgehender Kolben :	ja
Interface passendes Assembly :	HMTD-F
Geschlecht passendes Assembly :	F Signalleiter weiblich / Buchse
KS-Unterbaureihe :	KS-802 HMTD Steckversion
Temperatur min. :	- 40 °C
Temperatur max. :	+ 80 °C
RoHS-konform :	RoHS-3;6c

Daten zum Außenleiter

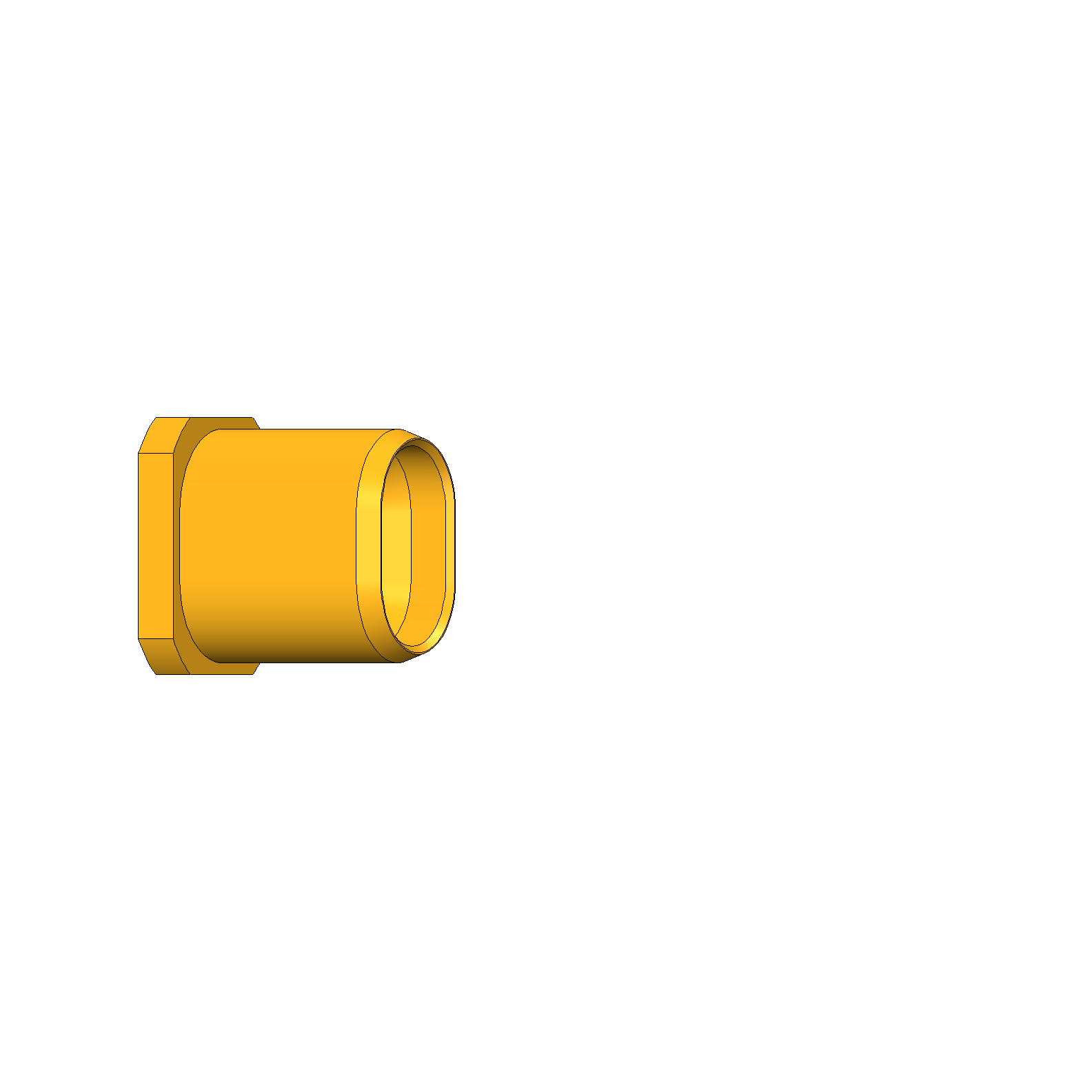

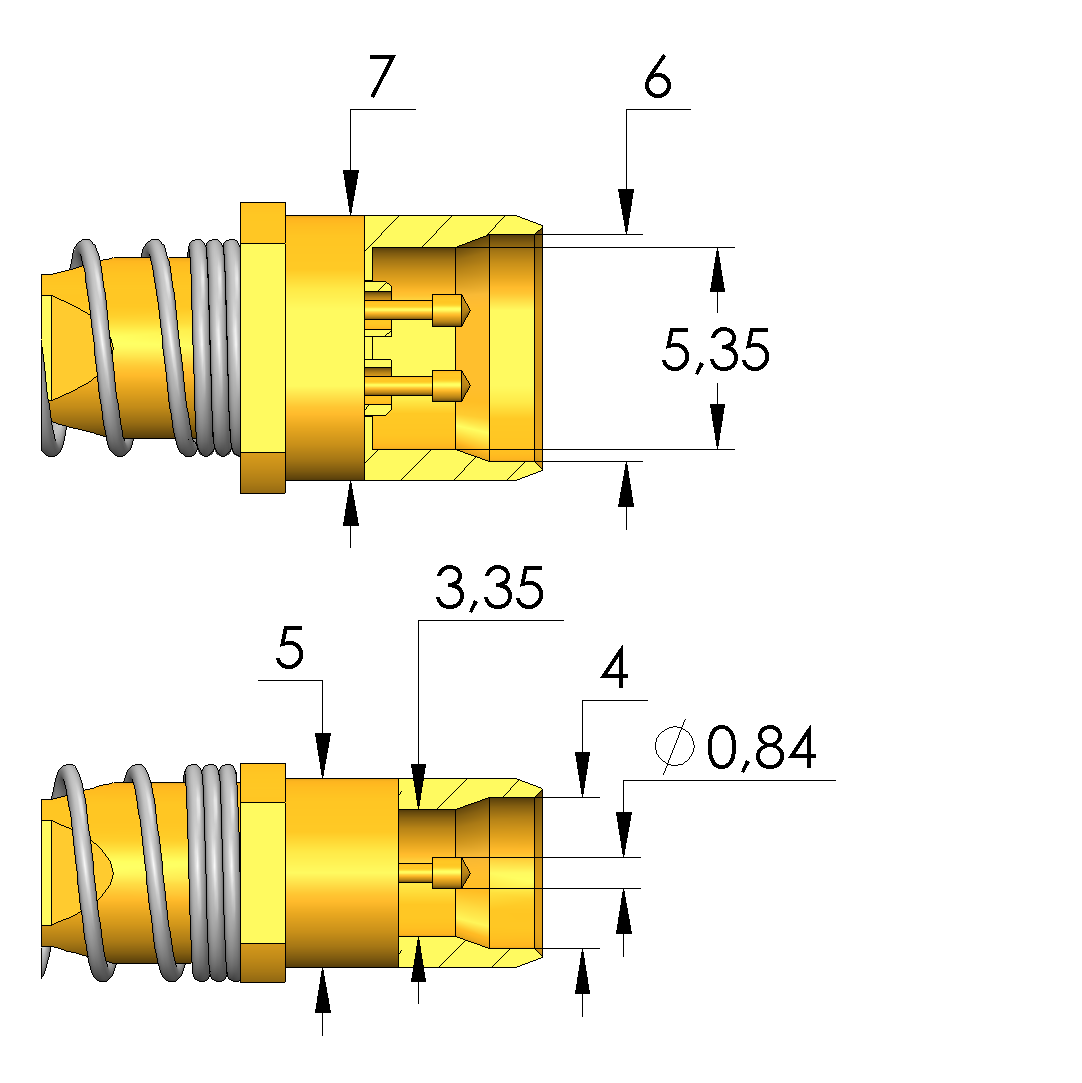

Kopfform Außenleiter :	42 Zentrierung Innenseite Steckverbinder
Kopfdurchmesser Außenleiter :	7.7 mm
Federkraft gesamt Außenleiter bei Arbeitshub :	6 N
Arbeitshub Außenleiter :	4 mm
Maximaler Hub Außenleiter :	5 mm
Außenleiter wechselbar :	nein
Max. Strombelastbarkeit Außenleiter :	10 A

Daten zum Signalleiter
Kopfform Signalleiter :	81 Kegel 120°
Kopfdurchmesser Signalleiter :	0.84 mm
Kopfform Signalleiter Werkstoff :	3 CuBe
Kopfform Signalleiter Oberfläche :	A Gold
Anzahl Signalleiter :	2 1 differentielles Paar
Signalleiter wechselbar :	nein
Arbeitshub Signalleiter :	1.5 mm
Federkraft je Signalleiter bei Arbeitshub :	1 N
Maximaler Hub Signalleiter :	1.9 mm
Max. Strombelastbarkeit Signalleiter :	2 A

Elektrische Daten
Frequenzbereich bis zu :	3 GHz
Impedanz :	100 Ohm

Mechanische Daten
Gesamtfederkraft bei Arbeitshub :	8 N
Gesamtlänge :	45.3 mm
Stifthülsendurchmesser :	8 mm
Einbauhöhe ohne Kontaktsteckhülse :	18.8 mm
