Info sui prodotti "GKS-427 303 200 A 2502 MC"
- Perni di contatto a vite con corsa breve per applicazioni con possibili vibrazioni o forze trasversali e longitudinali indesiderate (la migrazione del perno di contatto fuori dal manicotto di contatto viene impedita in modo sicuro)
- Utilizzando un cacciavite dinamometrico e un utensile a punta, il perno di contatto della vite viene saldamente installato nel KS. La coppia di serraggio necessaria viene introdotta tramite una squadra sul manicotto del perno.
- Varianti con molla in acciaio inossidabile disponibili per temperature da -100 °C a +200 °C
| Altezza di installazione regolabile: | no |
|---|---|
| Antirotativo: | no |
| Capacità di corrente / corrente nominale: | 8 A |
| Conforme a RoHS: | sì |
| Contatto tra: | Post, Pin |
| Coppia di avvitamento: | 3 – 5 cNm |
| Corsa massima: | 4,5 mm |
| Diametro della testina: | 2 mm |
| Diametro del manicotto di contatto: | 1,65 mm |
| Forma della testina materiale: | 3 CuBe |
| Forma della testina superficie: | A oro |
| Forza elastica con corsa di lavoro: | 2,5 N |
| Gruppo di prodotti: | GKS a vite, contatti a vite |
| Lunghezza totale: | 19,5 mm |
| Magnetico: | sì |
| Misura E / misura collare: | 2 |
| Precarico della molla: | 0,64 N |
| Presa di contatto adeguata: | KS-427 M |
| Resistenza (Ri) tipica: | 100 mOhm |
| Sistema di ricambio rapido: | sì |
| Sottogruppo di prodotti: | GKS a vite |
| Temperatura max.: | 200 °C |
| Temperatura min.: | -100 °C |
| Tipo di installazione: | avvitabile |
| corsa di espansione: | 3,5 mm |
| forma della testina: | 03 Cono interno |
| passo: | 2,54 mm |
| serie: | GKS-427, GKS-427 M a vite |
Login
Produkt Details
- Perni di contatto a vite con corsa breve per applicazioni con possibili vibrazioni o forze trasversali e longitudinali indesiderate (la migrazione del perno di contatto fuori dal manicotto di contatto viene impedita in modo sicuro)
- Utilizzando un cacciavite dinamometrico e un utensile a punta, il perno di contatto della vite viene saldamente installato nel KS. La coppia di serraggio necessaria viene introdotta tramite una squadra sul manicotto del perno.
- Varianti con molla in acciaio inossidabile disponibili per temperature da -100 °C a +200 °C
Direktauswahl:
Technische Daten
Dati generali
- Sottogruppo di prodotti: GKS a vite
- Temperatura max.: 200 °C
- Temperatura min.: -100 °C
- Contatto tra: Pin
- Antirotativo: no
- Gruppo di prodotti: GKS a vite
- Gruppo di prodotti: contatti a vite
- Altezza di installazione regolabile: no
- serie: GKS-427 M a vite
- passo: 2,54 mm
- Conforme a RoHS: sì
- Presa di contatto adeguata: KS-427 M
- serie: GKS-427
- Tipo di installazione: avvitabile
- Sistema di ricambio rapido: sì
- Contatto tra: Post
- Magnetico: sì
- Coppia di avvitamento: 3 – 5 cNm
Dati elettrici
- Resistenza (Ri) tipica: 100 mOhm
- Capacità di corrente / corrente nominale: 8 A
Dati meccanici
- Misura E / misura collare: 2

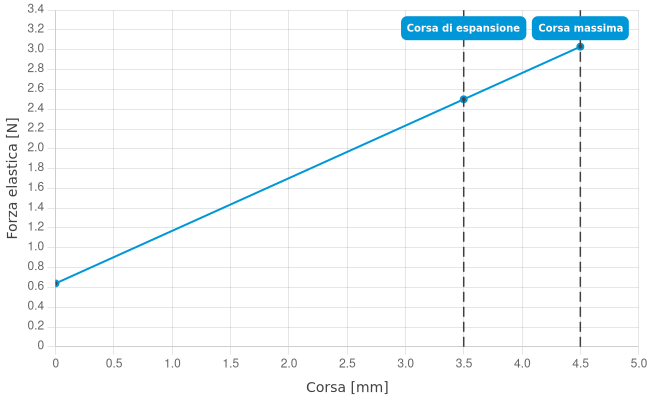

- Forza elastica con corsa di lavoro: 2,5 N
- Diametro del manicotto di contatto: 1,65 mm
- Lunghezza totale: 19,5 mm
- Precarico della molla: 0,64 N
- Corsa massima: 4,5 mm
- corsa di espansione: 3,5 mm
Dati sulla forma della testina
- forma della testina: 03 Cono interno
- Forma della testina materiale: 3 CuBe
- Diametro della testina: 2 mm
- Forma della testina superficie: A oro
