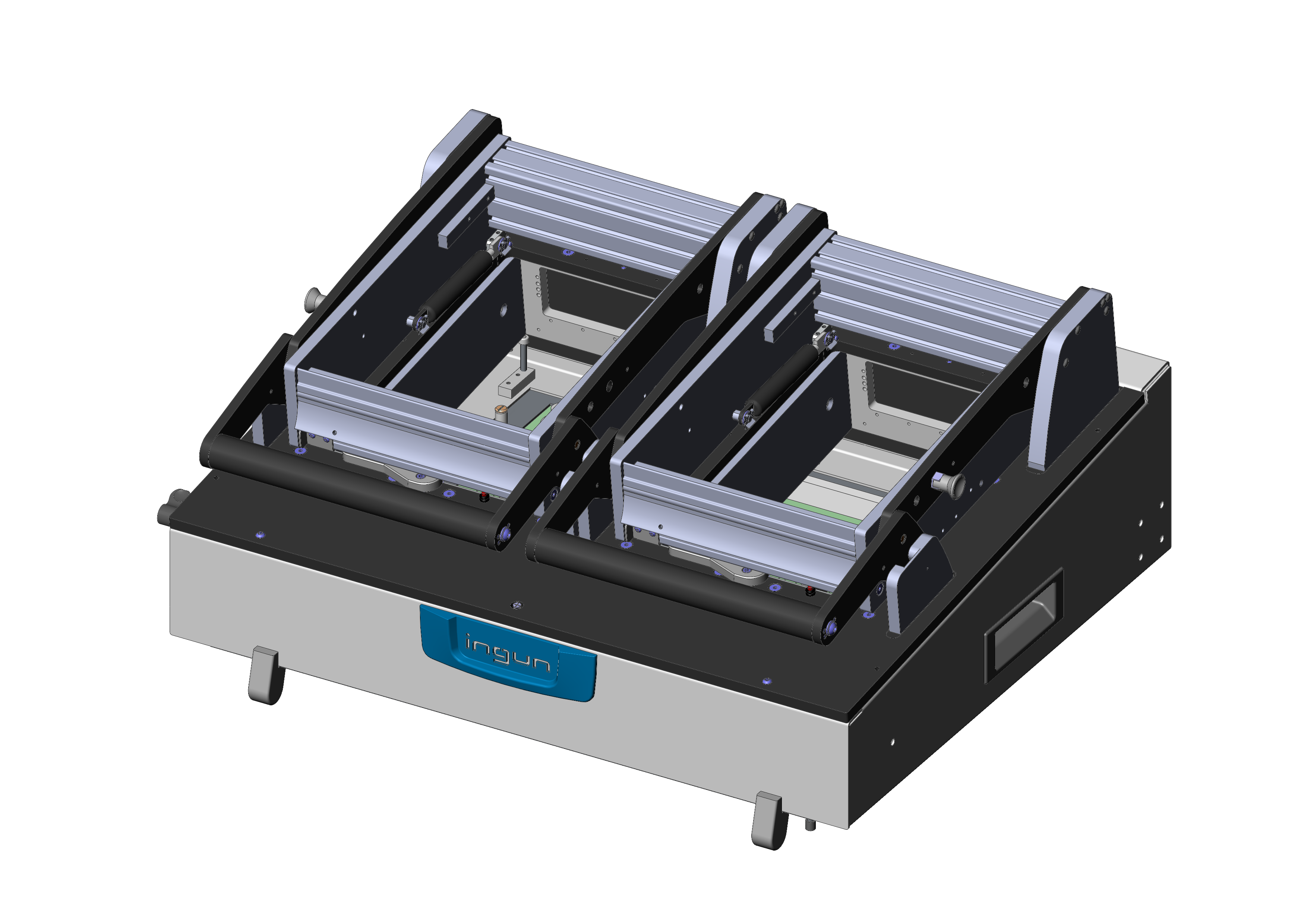

connettore di prova manuale MA 2113T/D/H/2xS-5/TD88xx-M Item 33440

Download
Dichiarazione di conformità RoHS (EN|PDF)
Dati CAD (INGUN_33440.STEP)
Scheda tecnica del prodotto (IT|pdf)
Dati CAD (INGUN_33440_open.STEP)
Selezionare la variante
MA 2113T/D/H/2xS-5/TD88xx-M (33440)
MA 2113T/D/H/2xS-5/HG (36666) MA 2113T/D/H/2xS-5/MTS300 (33380) MA 2113T/D/H/2xS-5/Pylon (33680) MA 2113T/D/H/2xS-5/VPC-G12x (57940) MA 2113T/D/H/2xS-5 (32300) MA 2113T/D/H/2xS-5/GR228x-15/7 (44630) MA 2113T/D/H/2xS-5/HG/VPC-G12 (46770) MA 2113T/D/H/2xS-5/TD88xx-S (33439) MA 2113T/D/H/2xS-5/VPC-G12 (46405) MA 2113T/D/H/2xS-5/GR2270/71 (33543) MA 2113T/D/H/2xS-5/RH (48850) MA 2113T/D/H/2xS-5/TD88xx-M (33440)
Qui è possibile configurare facoltativamente una nuova variante:
Dati tecnici
Dati generali
Gruppo di prodotti : connettori di prova manuali (MA)
Serie principale : MA xxxx
serie : MA 21xx
serie : MA 2113T
Dimensione costruttiva : xx13T
interfaccia del sistema di prova : Teradyne TD 88xx-M
Tipo di connettore di prova : Adattatore per kit intercambiabili in tandem
Generazione della corsa di contatto : manuale
Tipo di alloggiamento : alloggiamento della console
Segnali di interfaccia max. : 1700
Blocchi di interfaccia necessari : Lato del sistema di test
Blocchi di interfaccia interni max. : 2 x 5
Direzione di contatto : unilaterale (in basso)
Forza di contatto max. : 2000 N
Corsa di contatto parallela circa : 15 mm
Peso : 21.3 kg
Temperatura min. : + 10 °C
Temperatura max. : + 60 °C
Bassa tensione : sì, con un'opzione aggiuntiva adatta
conforme a ESD : sì, con kit di ricambio corrispondente
Dati tecnici
Altezza di installazione contatto a molla superiore : 16 mm
Altezza di installazione contatto a molla inferiore : 10.5 mm
Altezza di installazione contatto a molla inferiore a 2 stadi : 16 mm
Altezza libera sopra il circuito stampato : 58 mm
Force of gas pressure springs : 200 N (100 N sin. / 100 N des.)
Angolo di apertura del fermo : 75 °
Versione standard : sì, con kit di ricambio corrispondente
Area utile standard LxP) : je 150 x 240 mm
Versione ESD : sì, con kit di ricambio corrispondente
Area utile ESD (LxP) : je 150 x 240 mm
Versione alta frequenza : sì, con kit di ricambio corrispondente
Area utile alta frequenza (LxP) : je 100 x 160 mm
Versione con ago rigido : no
Versione a 2 stadi : sì, con un'opzione aggiuntiva adatta
Area utile a 2 stadi (LxP) : je 150 x 240 mm
Contatto supplementare in alto (ZSK) : sì, con un'opzione aggiuntiva adatta
Dimensioni esterne aperto (LxPxA) : 648 x 534 x 617 mm
Dimensioni esterne chiuso (LxPxA) : 648 x 534 x 295 mm

Kit di ricambio MA

kit di ricambio ATS MA11/S-5 Item 45898-KIT
  • Montaggio veloce e senza attrezzi, può essere utilizzato senza regolazione
  • Disponibile nelle versioni standard, ESD e RF, con e senza interfaccia interna
  • Interfaccia interna modularmente configurabile con blocchi d'interfaccia
  • Unità di fermo e piastra portacontatti possono essere avvitate insieme con viti di impilamento per formare un'unità con il letto ad ago protetto
  • Design robusto e durevole
  • Espandibile individualmente con moduli funzionali
  • Documenti di accompagnamento dettagliati (per esempio schema di ampliamento)
kit di ricambio ATS MA11 Item 45900-KIT
  • Montaggio veloce e senza attrezzi, può essere utilizzato senza regolazione
  • Disponibile nelle versioni standard, ESD e RF, con e senza interfaccia interna
  • Interfaccia interna modularmente configurabile con blocchi d'interfaccia
  • Unità di fermo e piastra portacontatti possono essere avvitate insieme con viti di impilamento per formare un'unità con il letto ad ago protetto
  • Design robusto e durevole
  • Espandibile individualmente con moduli funzionali
  • Documenti di accompagnamento dettagliati (per esempio schema di ampliamento)
kit di ricambio ATS MA11/ESD Item 46248-KIT
  • Montaggio veloce e senza attrezzi, può essere utilizzato senza regolazione
  • Disponibile nelle versioni standard, ESD e RF, con e senza interfaccia interna
  • Interfaccia interna modularmente configurabile con blocchi d'interfaccia
  • Unità di fermo e piastra portacontatti possono essere avvitate insieme con viti di impilamento per formare un'unità con il letto ad ago protetto
  • Design robusto e durevole
  • Espandibile individualmente con moduli funzionali
  • Documenti di accompagnamento dettagliati (per esempio schema di ampliamento)
kit di ricambio ATS MA11/HF/AL/ESD Item 154011
  • Kit di ricambio per alta frequenza con interfaccia ad alta frequenza e copertura di servizio integrati
  • Camere di precisione in alluminio per alta frequenza
  • Eccezionale efficacia di schermatura nella gamma di frequenze fino a 6 GHz
  • Montaggio veloce e senza attrezzi, può essere utilizzato senza regolazione
  • Assorbitore opzionale ad alta frequenza per la creazione di una rete radio interna
  • Trasmissioni opzionali ad alta frequenza conformi alle norme EMC per il collegamento dei segnali di misura
kit di ricambio ATS MA11/S-5/ESD Item 46026-KIT
  • Montaggio veloce e senza attrezzi, può essere utilizzato senza regolazione
  • Disponibile nelle versioni standard, ESD e RF, con e senza interfaccia interna
  • Interfaccia interna modularmente configurabile con blocchi d'interfaccia
  • Unità di fermo e piastra portacontatti possono essere avvitate insieme con viti di impilamento per formare un'unità con il letto ad ago protetto
  • Design robusto e durevole
  • Espandibile individualmente con moduli funzionali
  • Documenti di accompagnamento dettagliati (per esempio schema di ampliamento)
kit di ricambio ATS MA11/S-5/HF/AL/ESD Item 154111
  • Kit di ricambio per alta frequenza con interfaccia ad alta frequenza e copertura di servizio integrati
  • Camere di precisione in alluminio per alta frequenza
  • Eccezionale efficacia di schermatura nella gamma di frequenze fino a 6 GHz
  • Montaggio veloce e senza attrezzi, può essere utilizzato senza regolazione
  • Assorbitore opzionale ad alta frequenza per la creazione di una rete radio interna
  • Trasmissioni opzionali ad alta frequenza conformi alle norme EMC per il collegamento dei segnali di misura

moduli funzionali

Cablaggio del conduttore di protezione FB-SLV-MAxx13T Item 112475
  • Kit for protective earthing customisation with PE wiring and shock-proof protection
  • Can be used for single-stage and dual-stage contacting
  • Includes detailed installation instructions for professional installation
  • Includes proposed measurement protocol to record the measured values
  • Cable cross-section: inner cables 1.5 mm², outer cables 4.0 mm²
Ampliamento ESD FB-ESD-MAxx13T Item 113915
  • Kit completo per l'autoassemblaggio, per l’ampliamento ESD individuale e successivo
  • Compatible with MA xx13T test fixtures
  • Assemblaggio semplice e veloce, con minime regolazioni
  • Incluse istruzioni di montaggio dettagliate per un assemblaggio professionale
Ampliamento ESD su SLV FB-ESD-S-MAxx13T Item 113081
  • Kit di aggiornamento per aumentare la facilità d'uso, aumentare l'affidabilità dei test e ridurre i tempi di gestione
  • Disponibile per connettori di prova manuali e kit di ricambio
  • Ampia gamma di funzioni diverse
