Informations sur le produit "BCP-690 360 500 A 10002 M5"
- Ideal for end-of-line validation of cells and batteries - designed specifically for applications such as OCV, AC-IR, insulation measurement and Hi-Pot measurement
- Maximum process reliability – Large stroke compensates cell tolerances and process variations, ensuring a stable contact
- Designed for continuous operation (≥ 500k cycles) - Minimizes downtime and maintenance – ideal for high-volume battery cell production
- Stable, low contact resistance when contacting through oxide layers - due to aggressive and serrated tip and continuous plunger design
- Quick and secure installation - outer thread design for fast mounting
- Maximum integration flexibility - Multiple connection options (plug-in, threaded, soldering) enable seamless integration into any test setup
| Ampérage supportable / Intensité nominale: | 20 A |
|---|---|
| Application rec.: | EOL-Test, Formation |
| Conforme RoHS: | oui |
| Connecteur adapté: | SE-AWG20-0002 |
| Cote E / Cote de collet: | 02 |
| Couple de vissage: | 40 cNm |
| Course de travail: | 5 mm |
| Course maximale: | 10 mm |
| Diamètre de douille de pointe: | 4,1 mm |
| Diamètre de tête: | 5 mm |
| Douille de contact adaptée: | KS-690 M |
| Force de ressort en course de travail: | 10 N |
| Forme de tête: | 60 Plaquette (cannelée) à division fine |
| Forme de tête matériau: | 3 CuBe |
| Forme de tête surface: | A Or |
| Groupe de produits: | Mise en contact de batterie, BCP standard (vissé) |
| Hauteur d’incorporation réglable: | non |
| Longueur totale: | 44,5 mm |
| Magnétique: | oui |
| Précontrainte ressort: | 3,85 N |
| Screw-in torque max.: | 40 cNm |
| Sous-groupe de produits: | BCP standard (vissé) |
| Système de changement rapide: | non |
| Sécurisé antitorsion: | non |
| Série: | BCP-690, BCP-690 M einschraubbar |
| Température max.: | 200 °C |
| Température min.: | -100 °C |
| Trame: | 7 mm |
| Type de raccordement sur pointe de test: | Connecteur |
| Type d’incorporation: | vissable |
Connexion
Détails du produit
- Ideal for end-of-line validation of cells and batteries - designed specifically for applications such as OCV, AC-IR, insulation measurement and Hi-Pot measurement
- Maximum process reliability – Large stroke compensates cell tolerances and process variations, ensuring a stable contact
- Designed for continuous operation (≥ 500k cycles) - Minimizes downtime and maintenance – ideal for high-volume battery cell production
- Stable, low contact resistance when contacting through oxide layers - due to aggressive and serrated tip and continuous plunger design
- Quick and secure installation - outer thread design for fast mounting
- Maximum integration flexibility - Multiple connection options (plug-in, threaded, soldering) enable seamless integration into any test setup
Autres produits de cette série :
Données techniques
Données générales
- Screw-in torque max.: 40 cNm
- Groupe de produits: BCP standard (vissé), Mise en contact de batterie
- Sous-groupe de produits: BCP standard (vissé)
- Série: BCP-690, BCP-690 M einschraubbar
- Application rec.: EOL-Test, Formation
- Trame: 7 mm
- Magnétique: oui
- Type d’incorporation: vissable
- Système de changement rapide: non
- Type de raccordement sur pointe de test: Connecteur
- Hauteur d’incorporation réglable: non
- Sécurisé antitorsion: non
- Couple de vissage: 40 cNm
- Connecteur adapté: SE-AWG20-0002
- Douille de contact adaptée: KS-690 M
- Température min.: -100 °C
- Température max.: 200 °C
- Conforme RoHS: oui
Caractéristiques mécaniques
- Longueur totale: 44,5 mm
- Diamètre de douille de pointe: 4,1 mm
- Course maximale: 10 mm
- Précontrainte ressort: 3,85 N
- Cote E / Cote de collet: 02

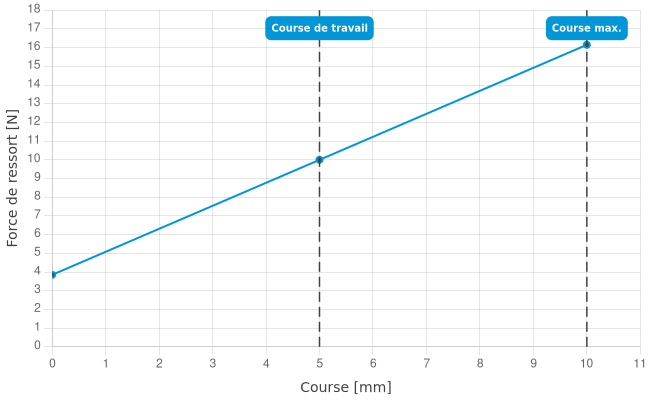

- Force de ressort en course de travail: 10 N
- Course de travail: 5 mm
Données sur la forme de tête
- Forme de tête: 60 Plaquette (cannelée) à division fine
- Diamètre de tête: 5 mm
- Forme de tête surface: A Or
- Forme de tête matériau: 3 CuBe
Caractéristiques électriques
- Ampérage supportable / Intensité nominale: 20 A
