Información sobre el producto "GKS-050 291 050 A 1500 LP"
- Puntas de prueba probadas por millones para conectar tarjetas PCB
- Para un contacto óptimo en los puntos de prueba (p. ej. PADs, VIAs, y PINs) están disponibles diferentes formas de cabezal en diferentes diámetros y terminados.
- Diversas fuerzas del resorte disponibles, así como variantes con resortes de acero inoxidable para altas temperaturas
- Para ajustar las proporciones de carrera óptimas en la fixtura pueden realizarse diferentes alturas de montaje a través de la combinación de la punta de prueba con el receptáculo
| Altura de montaje ajustable: | No |
|---|---|
| Capacidad de corriente / corriente nominal: | 2 A |
| Carrera de trabajo: | 4,3 mm |
| Carrera máxima: | 6,35 mm |
| Casquillo de contacto compatible: | KS-050 |
| Conforme RoHS: | Sí |
| Con sistema antigiro: | No |
| Contacto de: | PAD, Via |
| Diámetro de cabeza: | 0,5 mm |
| Diámetro de casquillo del perno: | 0,78 mm |
| Forma del cabezal: | 91 Daga de 40° (cuádruple), autolimpiante |

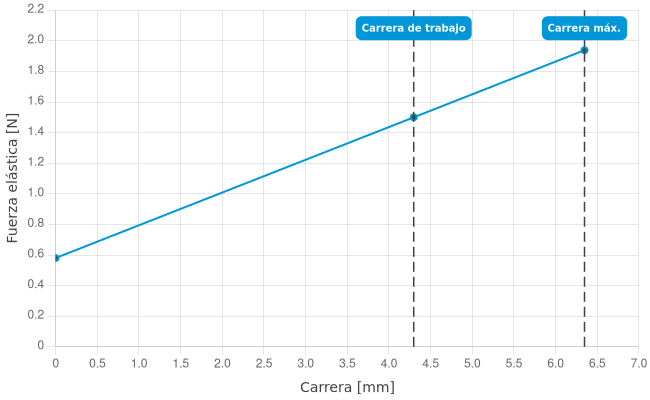

| Fuerza de resorte durante la carrera de trabajo: | 1,5 N |
| Grupo de productos: | ICT / FCT (Prueba Incircuit y de funcionamiento), GKS de carrera estándar |
| Longitud total: | 45,2 mm |
| Magnético: | Sí |
| Medida E / dimensión del cuello: | 00 |
| Modo de montaje: | Enchufable |
| Precarga de muelle: | 0,58 N |
| Rejilla: | 1,27 mm |
| Resistencia (Ri) típica: | 20 mOhm |
| Serie: | GKS-050, GKS-050 LP Versión larga |
| Sistema de cambio rápido: | Sí |
| Subgrupo de productos: | GKS de carrera estándar |
| Temperatura máx.: | 80 °C |
| Temperatura mín.: | -40 °C |
| Tipo de cabeza material: | 2 Acero |
| Tipo de cabeza superficie: | A Oro |
Iniciar sesión
Produkt Details
- Puntas de prueba probadas por millones para conectar tarjetas PCB
- Para un contacto óptimo en los puntos de prueba (p. ej. PADs, VIAs, y PINs) están disponibles diferentes formas de cabezal en diferentes diámetros y terminados.
- Diversas fuerzas del resorte disponibles, así como variantes con resortes de acero inoxidable para altas temperaturas
- Para ajustar las proporciones de carrera óptimas en la fixtura pueden realizarse diferentes alturas de montaje a través de la combinación de la punta de prueba con el receptáculo
Direktauswahl:
Technische Daten
Datos generales
- Grupo de productos: GKS de carrera estándar
- Grupo de productos: ICT / FCT (Prueba Incircuit y de funcionamiento)
- Subgrupo de productos: GKS de carrera estándar
- Serie: GKS-050
- Serie: GKS-050 LP Versión larga
- Rejilla: 1,27 mm
- Contacto de: PAD
- Contacto de: Via
- Magnético: Sí
- Modo de montaje: Enchufable
- Sistema de cambio rápido: Sí
- Altura de montaje ajustable: No
- Con sistema antigiro: No
- Casquillo de contacto compatible: KS-050
- Temperatura mín.: -40 °C
- Temperatura máx.: 80 °C
- Conforme RoHS: Sí
Datos mecánicos
- Longitud total: 45,2 mm
- Diámetro de casquillo del perno: 0,78 mm
- Carrera máxima: 6,35 mm
- Precarga de muelle: 0,58 N
- Medida E / dimensión del cuello: 00
- Fuerza de resorte durante la carrera de trabajo: 1,5 N
- Carrera de trabajo: 4,3 mm
Datos sobre el tipo de cabeza
- Forma del cabezal: 91 Daga de 40° (cuádruple), autolimpiante
- Diámetro de cabeza: 0,5 mm
- Tipo de cabeza superficie: A Oro
- Tipo de cabeza material: 2 Acero
Datos eléctricos
- Capacidad de corriente / corriente nominal: 2 A
- Resistencia (Ri) típica: 20 mOhm
