Información sobre el producto "BCP-692 360 750 A 15029-59"
- Solución de contacto para celdas cilíndricas y prismáticas
- Cargable con corrientes de hasta 65 A a un DeltaT ≤ 20 °K
- Conector con resistencia eléctrica típica: < 5 mOhm
- Diseñado para una amplia gama de aplicaciones, entre las que se incluyen la precarga, la formación, la medición de la resistencia interna (IR), la evaluación de la tensión en circuito abierto (OCV) y las pruebas de fin de vida útil (EOL)
- Montaje sencillo por fijación con brida
- Versión con contacto de medición para mediciones precisas de la tensión
| Altura de montaje ajustable: | No |
|---|---|
| Capacidad de corriente / corriente nominal: | 100 A |
| Carrera de trabajo: | 8 mm |
| Carrera máxima: | 10 mm |
| Conforme RoHS: | Sí |
| Con sistema antigiro: | No |
| Contacto de: | Bead, Poste, Pin |
| Diámetro de cabeza: | 7,5 mm |
| Diámetro de casquillo del perno: | 6,6 mm |
| Forma del cabezal: | 60 Acanalada/reticular con división fina |

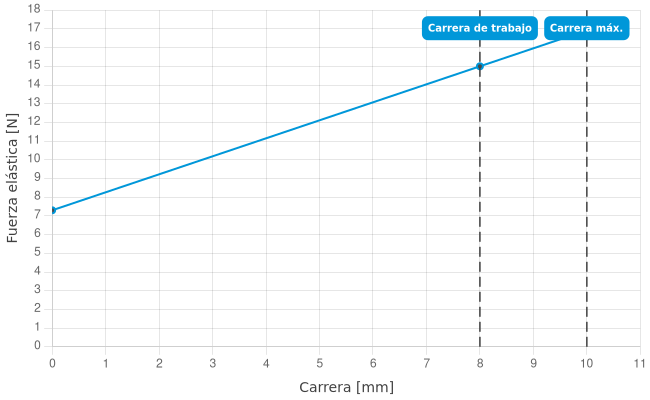

| Fuerza de resorte durante la carrera de trabajo: | 15 N |
| Grupo de productos: | Puesta en contacto de la batería, Dipolo BCP / bornes tetrapolares |
| Longitud total: | 102 mm |
| Magnético: | Sí |
| Medida E / dimensión del cuello: | 29 |
| Modo de conexión en la punta de contacto: | Conexión roscada |
| Modo de montaje: | Brida |
| Precarga de muelle: | 7,3 N |
| Rejilla: | 11 mm |
| Resistencia (Ri) típica: | 5 mOhm |
| Serie: | BCP-692 |
| Sistema de cambio rápido: | No |
| Subgrupo de productos: | Dipolo BCP / bornes tetrapolares |
| Temperatura máx.: | 200 °C |
| Temperatura mín.: | -100 °C |
| Tipo de cabeza material: | 3 CuBe |
| Tipo de cabeza superficie: | A Oro |
Iniciar sesión
Produkt Details
- Solución de contacto para celdas cilíndricas y prismáticas
- Cargable con corrientes de hasta 65 A a un DeltaT ≤ 20 °K
- Conector con resistencia eléctrica típica: < 5 mOhm
- Diseñado para una amplia gama de aplicaciones, entre las que se incluyen la precarga, la formación, la medición de la resistencia interna (IR), la evaluación de la tensión en circuito abierto (OCV) y las pruebas de fin de vida útil (EOL)
- Montaje sencillo por fijación con brida
- Versión con contacto de medición para mediciones precisas de la tensión
Direktauswahl:
Technische Daten
Datos mecánicos
- Diámetro de casquillo del perno: 6,6 mm
- Medida E / dimensión del cuello: 29
- Carrera máxima: 10 mm
- Precarga de muelle: 7,3 N
- Fuerza de resorte durante la carrera de trabajo: 15 N
- Carrera de trabajo: 8 mm
- Longitud total: 102 mm
Datos generales
- Contacto de: Bead
- Temperatura máx.: 200 °C
- Temperatura mín.: -100 °C
- Contacto de: Pin
- Modo de conexión en la punta de contacto: Conexión roscada
- Con sistema antigiro: No
- Altura de montaje ajustable: No
- Grupo de productos: Puesta en contacto de la batería
- Serie: BCP-692
- Modo de montaje: Brida
- Conforme RoHS: Sí
- Rejilla: 11 mm
- Contacto de: Poste
- Magnético: Sí
- Subgrupo de productos: Dipolo BCP / bornes tetrapolares
- Grupo de productos: Dipolo BCP / bornes tetrapolares
- Sistema de cambio rápido: No
Datos sobre el tipo de cabeza
- Tipo de cabeza material: 3 CuBe
- Diámetro de cabeza: 7,5 mm
- Forma del cabezal: 60 Acanalada/reticular con división fina
- Tipo de cabeza superficie: A Oro
Datos eléctricos
- Resistencia (Ri) típica: 5 mOhm
- Capacidad de corriente / corriente nominal: 100 A
