Produktinformationen "VF25-229 193 A 100"
| Arbeitshub: | 5 mm |
|---|---|
| Federvorspannung: | 3,33 N |
| Passende Kontaktsteckhülse: | KS-VF25 |
| RoHS-konform: | ja |
| Produktgruppe: | Schraubkontaktstifte, Verrastnadeln |
| Unterproduktgruppe: | Verrastnadeln |

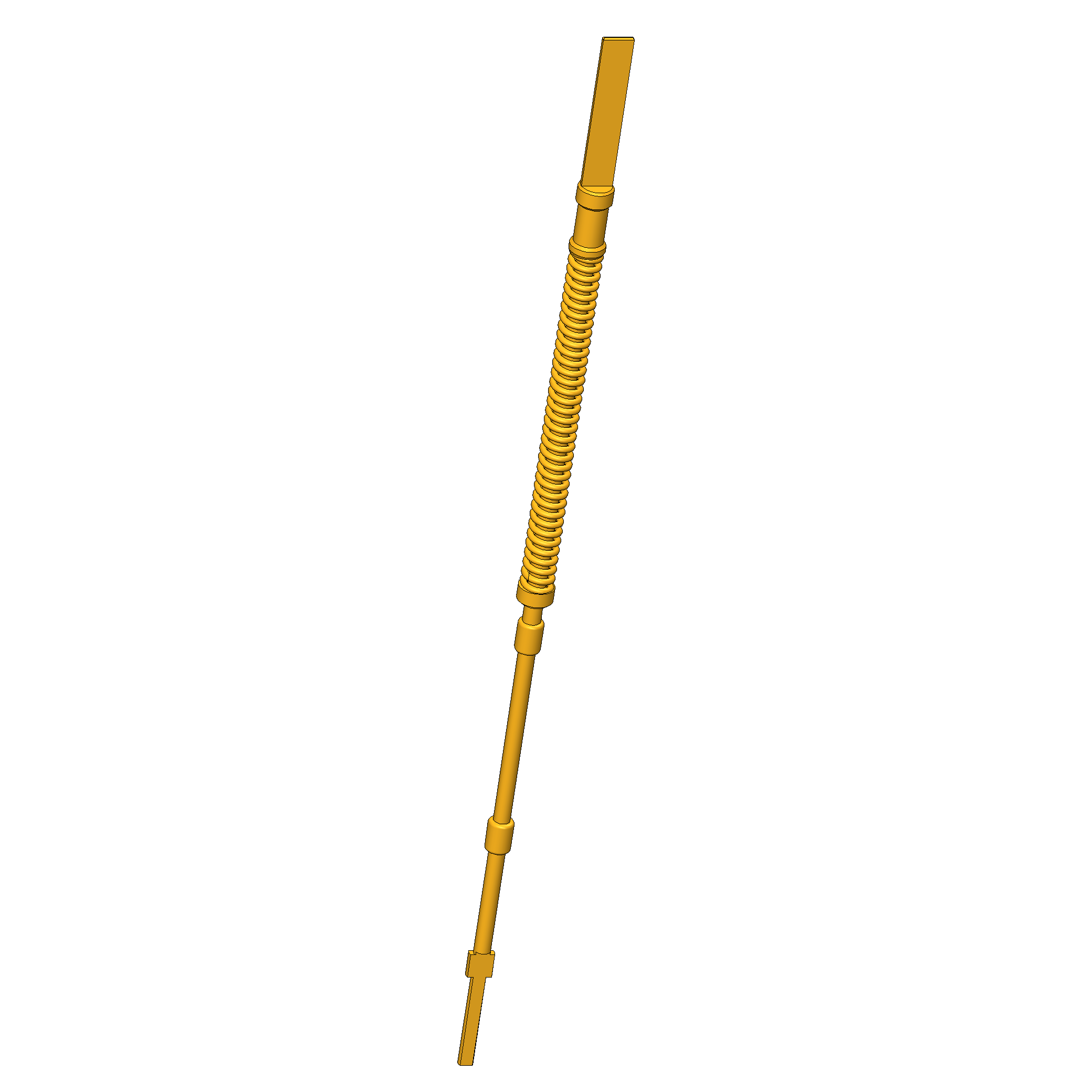

| Baureihe: | VF25 |
| Kopfform: | 29 Spatel, flach, stirnseitig plan |
| Strombelastbarkeit / Nennstrom: | 5 A |
| Temperatur min.: | -40 °C |
| Federkraft bei Arbeitshub: | 10 N |
| Schnellwechselsystem: | ja |
| Durchgangswiderstand typisch max.: | 50 mOhm |
| Kopfdurchmesser: | 1,9 mm |
| Maximaler Hub: | 6 mm |
| Temperatur max.: | 80 °C |
| Gesamtlänge: | 69,5 mm |
| Kontaktierung von: | Weiblicher Konnektor |
| Kopfform Oberfläche: | A Gold |
| Raster: | 2,54 mm |
| Verdrehgesichert: | ja |
| Kopfform Werkstoff: | 2 Stahl |
| Magnetisch: | ja |
| Durchgehender Kolben: | ø0,9 x 0,5 x 7,5 |
| Einbauart: | Bayonet |
| Stifthülsendurchmesser: | 2 mm |
| Spatelbreite: | 0,3 mm |
| Spatellänge: | 10 mm |
| Einbauhöhe einstellbar: | nein |
Anmelden
Weitere Produkte dieser Baureihe:
Technische Daten
Allgemeine Daten
- Produktgruppe: Schraubkontaktstifte
- Produktgruppe: Verrastnadeln
- Unterproduktgruppe: Verrastnadeln
- Baureihe: VF25
- Raster: 2,54 mm
- Kontaktierung von: Weiblicher Konnektor
- Magnetisch: ja
- Einbauart: Bayonet
- Schnellwechselsystem: ja
- Einbauhöhe einstellbar: nein
- Verdrehgesichert: ja
- Durchgehender Kolben: ø0,9 x 0,5 x 7,5
- Passende Kontaktsteckhülse: KS-VF25
- Temperatur min.: -40 °C
- Temperatur max.: 80 °C
- RoHS-konform: ja
Mechanische Daten
- Gesamtlänge: 69,5 mm
- Stifthülsendurchmesser: 2 mm
- Maximaler Hub: 6 mm
- Federvorspannung: 3,33 N
- Federkraft bei Arbeitshub: 10 N
- Arbeitshub: 5 mm
Elektrische Daten
- Strombelastbarkeit / Nennstrom: 5 A
- Durchgangswiderstand typisch max.: 50 mOhm

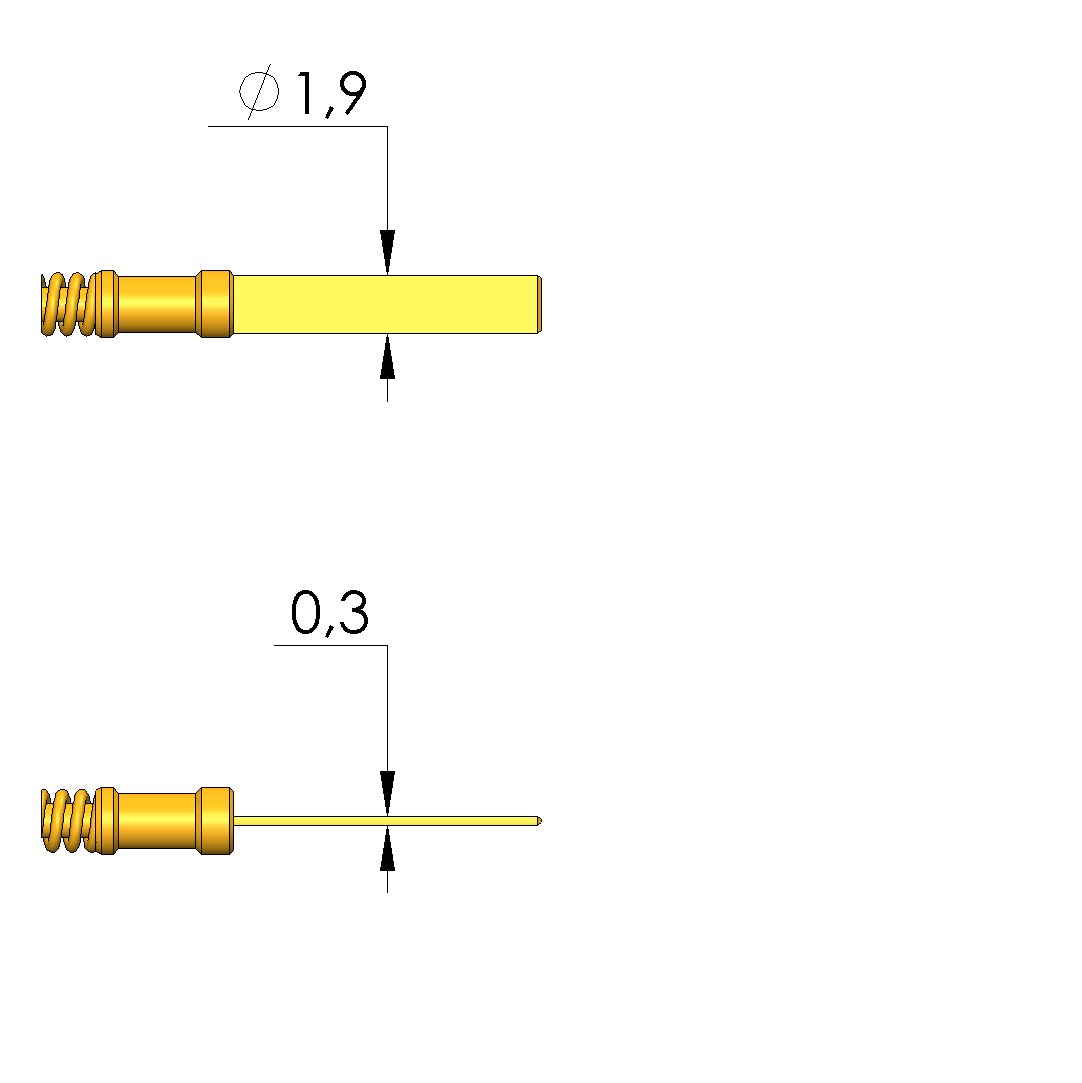

Daten zur Kopfform

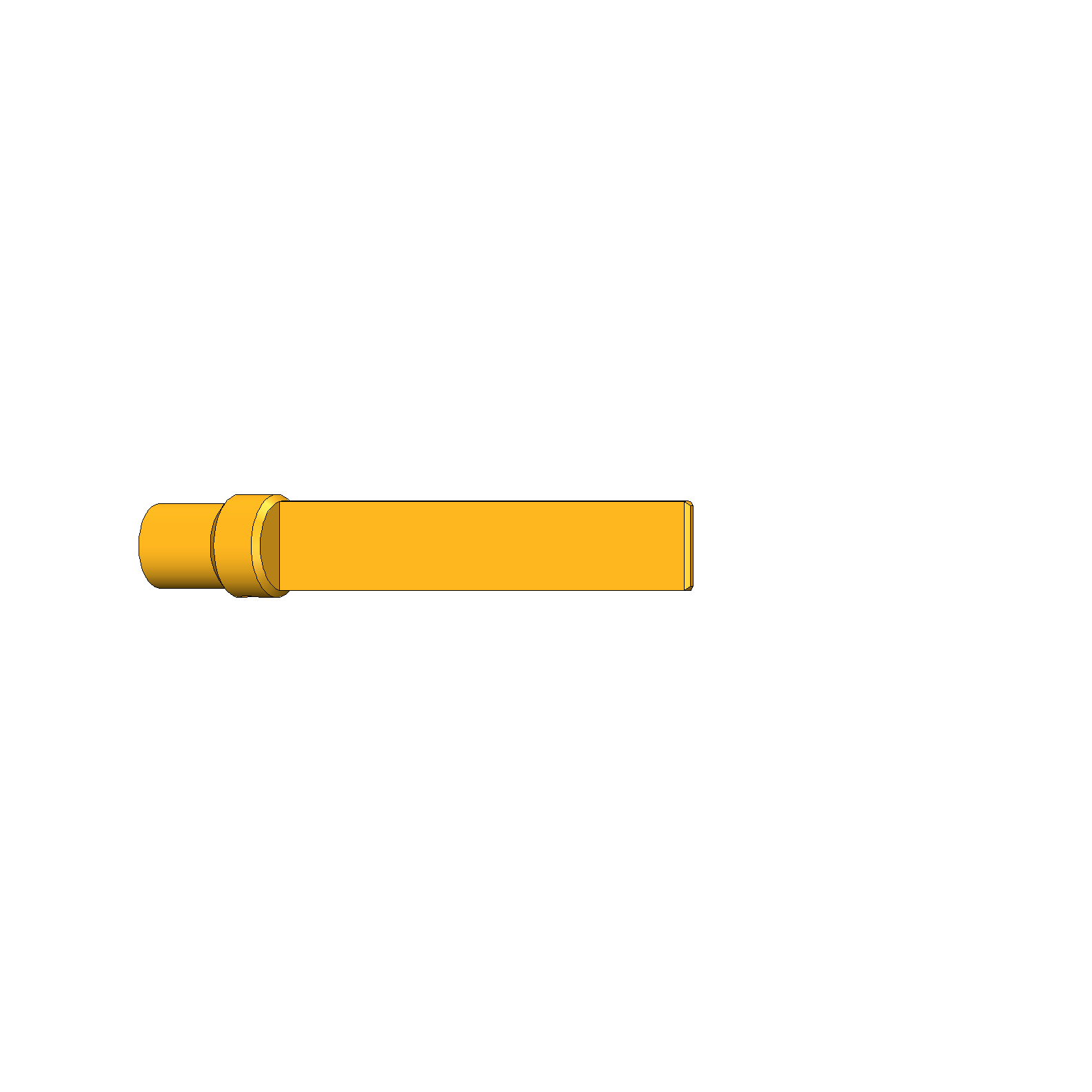

- Kopfform: 29 Spatel, flach, stirnseitig plan
- Kopfdurchmesser: 1,9 mm
- Kopfform Oberfläche: A Gold
- Kopfform Werkstoff: 2 Stahl
- Spatelbreite: 0,3 mm
- Spatellänge: 10 mm
