Produktinformationen "HFS-840 308 080 A 5342 ZE"
- Lange Standardbaureihe
- Bis 4 GHz
- Kabel-Interface MCX
- Zum Einstecken
- Kontaktsteckhülse KS-810, KS-810 R, KS-810 F
| Anzahl Signalleiter: | 1 |
|---|---|
| Arbeitshub Außenleiter: | 4 mm |
| Arbeitshub Signalleiter: | 2 mm |
| Außenleiter wechselbar: | KO-810342600A-ZE |
| Federkraft gesamt Außenleiter bei Arbeitshub: | 4 N |
| Federkraft je Signalleiter bei Arbeitshub: | 1,3 N |
| KS-Unterbaureihe: | KS-810 Steckversion |

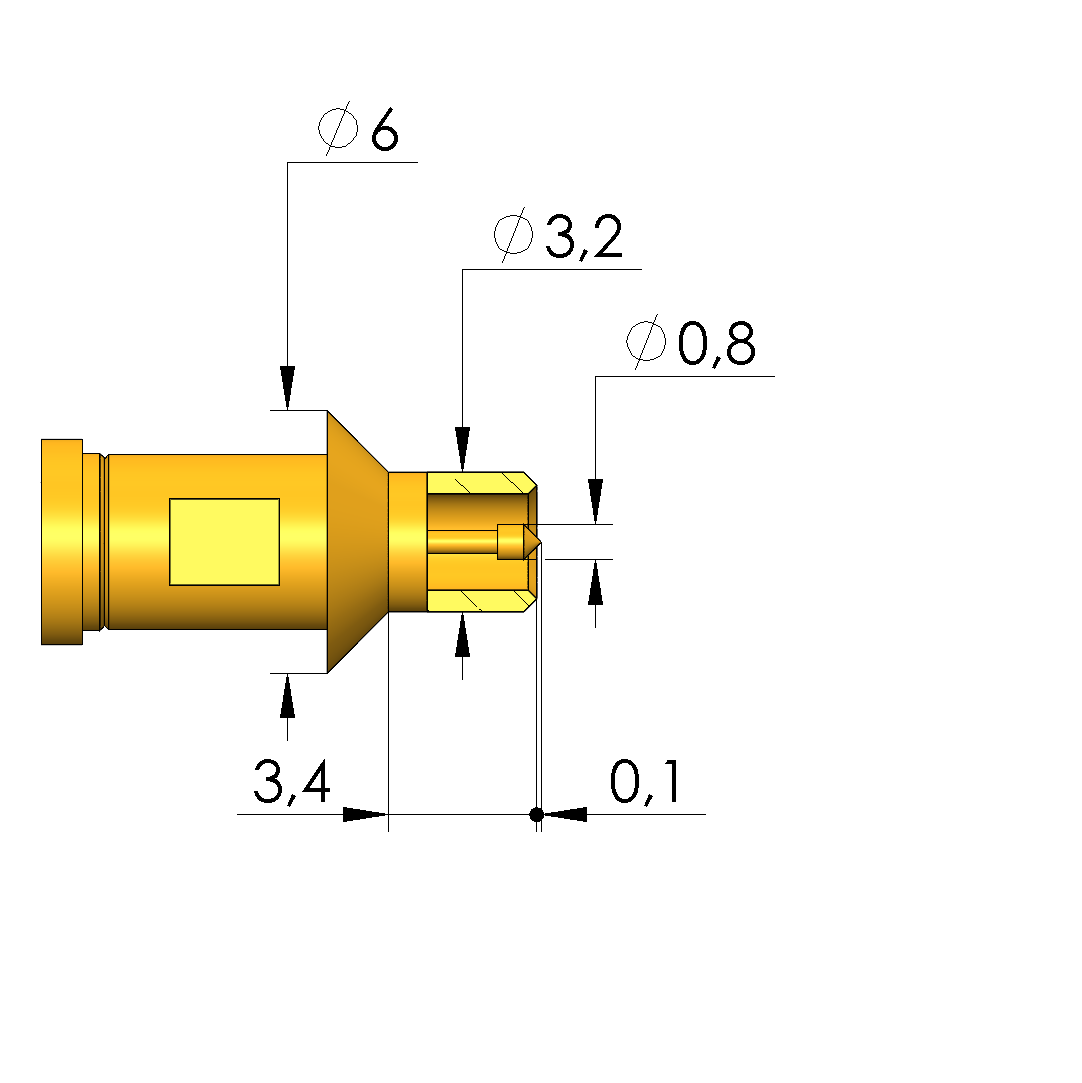

| Kopfdurchmesser Außenleiter: | 6 mm |
| Kopfdurchmesser Signalleiter: | 0,8 mm |

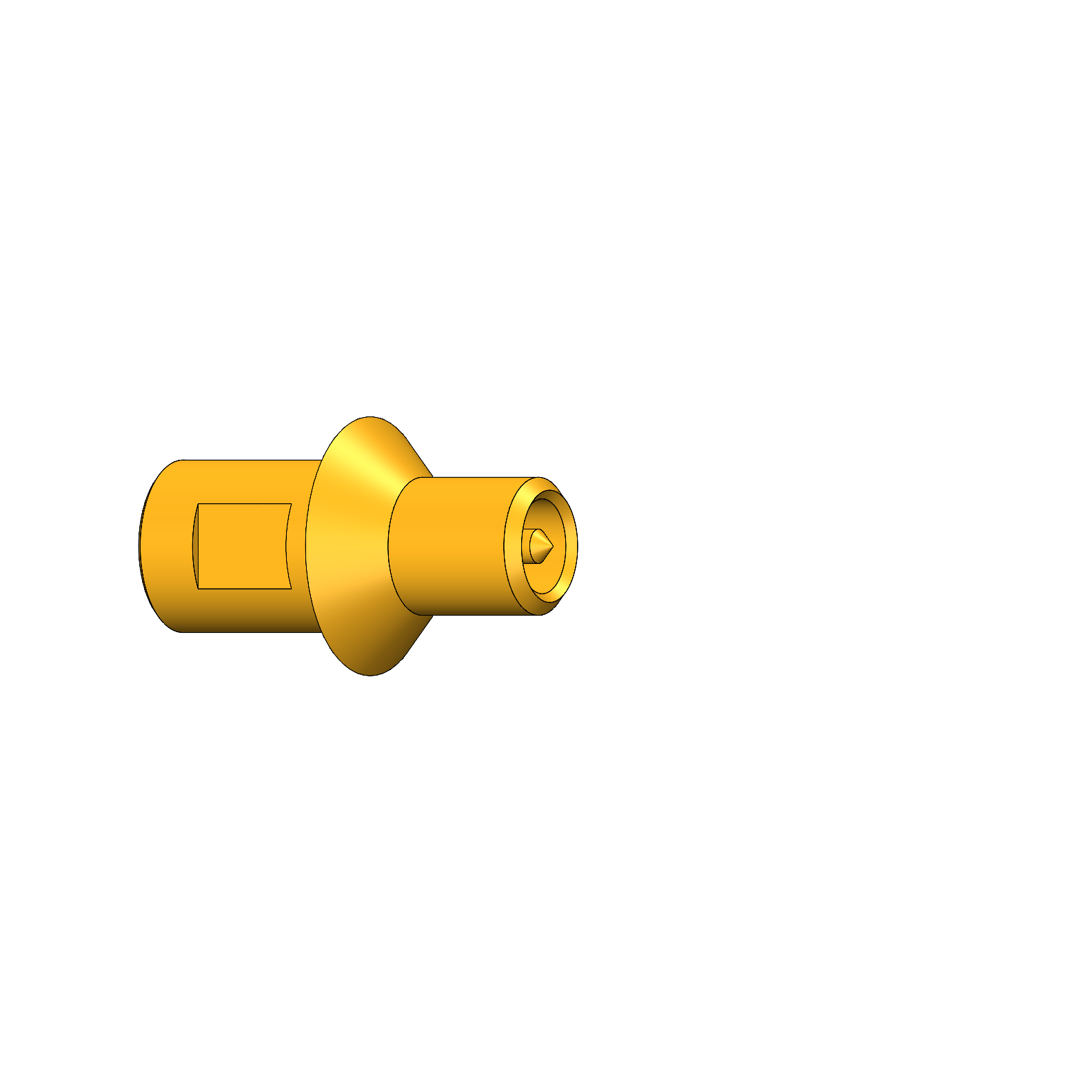

| Kopfform Außenleiter: | 42 Zentrierung Innenseite Steckverbinder |
| Kopfform Signalleiter: | 08 Kegel 90°, selbstreinigend |
| Kopfform Signalleiter Oberfläche: | A Gold |
| Kopfform Signalleiter Werkstoff: | 3 CuBe |
| Max. Strombelastbarkeit Außenleiter: | 10 A |
| Max. Strombelastbarkeit Signalleiter: | 3 A |
| Maximaler Hub Außenleiter: | 5 mm |
| Maximaler Hub Signalleiter: | 3,7 mm |
| RoHS-konform: | ja |
| Schwimmend gelagert: | nein |
| Signalleiter wechselbar: | GKS-051-0003 |
| Produktgruppe: | HFS Hochfrequenz Kontaktstifte |
| Baureihe: | HFS-840 |
| Unterbaureihe: | HFS-840 |
| Frequenzbereich bis zu: | 4 GHz |
| Gesamtfederkraft bei Arbeitshub: | 5,3 N |
| Interface passendes Assembly: | MCX 50 Ohm |
| Temperatur min.: | -40 °C |
| Geschlecht passendes Assembly: | M Signalleiter männlich / Stecker |
| Impedanz: | 50 Ohm |
| Temperatur max.: | 80 °C |
| Gesamtlänge: | 43 mm |
| Prüfling / Kontakt: | SMB |
| Einbauhöhe ohne Kontaktsteckhülse: | 11,4 mm |
| Geschlecht Prüfling: | F Signalleiter weiblich / Buchse |
| Raster: | 6,5 mm |
| Verdrehgesichert: | ja |
| Durchgehender Kolben: | ja |
| Einbauart: | steckbar |
| Stifthülsendurchmesser: | 4,5 mm |
Anmelden
Produkt Details
- Lange Standardbaureihe
- Bis 4 GHz
- Kabel-Interface MCX
- Zum Einstecken
- Kontaktsteckhülse KS-810, KS-810 R, KS-810 F
Weitere Produkte dieser Baureihe:
Technische Daten
Allgemeine Daten
- Verdrehgesichert: ja
- Einbauart: steckbar
- Prüfling / Kontakt: SMB
- Temperatur max.: 80 °C
- Durchgehender Kolben: ja
- Produktgruppe: HFS Hochfrequenz Kontaktstifte
- Schwimmend gelagert: nein
- Interface passendes Assembly: MCX 50 Ohm
- KS-Unterbaureihe: KS-810 Steckversion
- Geschlecht passendes Assembly: M Signalleiter männlich / Stecker
- Raster: 6,5 mm
- RoHS-konform: ja
- Geschlecht Prüfling: F Signalleiter weiblich / Buchse
- Baureihe: HFS-840
- Unterbaureihe: HFS-840
- Temperatur min.: -40 °C
Elektrische Daten
- Frequenzbereich bis zu: 4 GHz
- Impedanz: 50 Ohm
Daten zum Signalleiter
- Anzahl Signalleiter: 1
- Kopfform Signalleiter: 08 Kegel 90°, selbstreinigend
- Kopfform Signalleiter Werkstoff: 3 CuBe
- Kopfdurchmesser Signalleiter: 0,8 mm
- Arbeitshub Signalleiter: 2 mm
- Kopfform Signalleiter Oberfläche: A Gold
- Signalleiter wechselbar: GKS-051-0003
- Maximaler Hub Signalleiter: 3,7 mm
- Federkraft je Signalleiter bei Arbeitshub: 1,3 N
- Max. Strombelastbarkeit Signalleiter: 3 A
Daten zum Außenleiter
- Außenleiter wechselbar: KO-810342600A-ZE
- Maximaler Hub Außenleiter: 5 mm
- Kopfform Außenleiter: 42 Zentrierung Innenseite Steckverbinder
- Kopfdurchmesser Außenleiter: 6 mm
- Max. Strombelastbarkeit Außenleiter: 10 A
- Federkraft gesamt Außenleiter bei Arbeitshub: 4 N
- Arbeitshub Außenleiter: 4 mm
Mechanische Daten

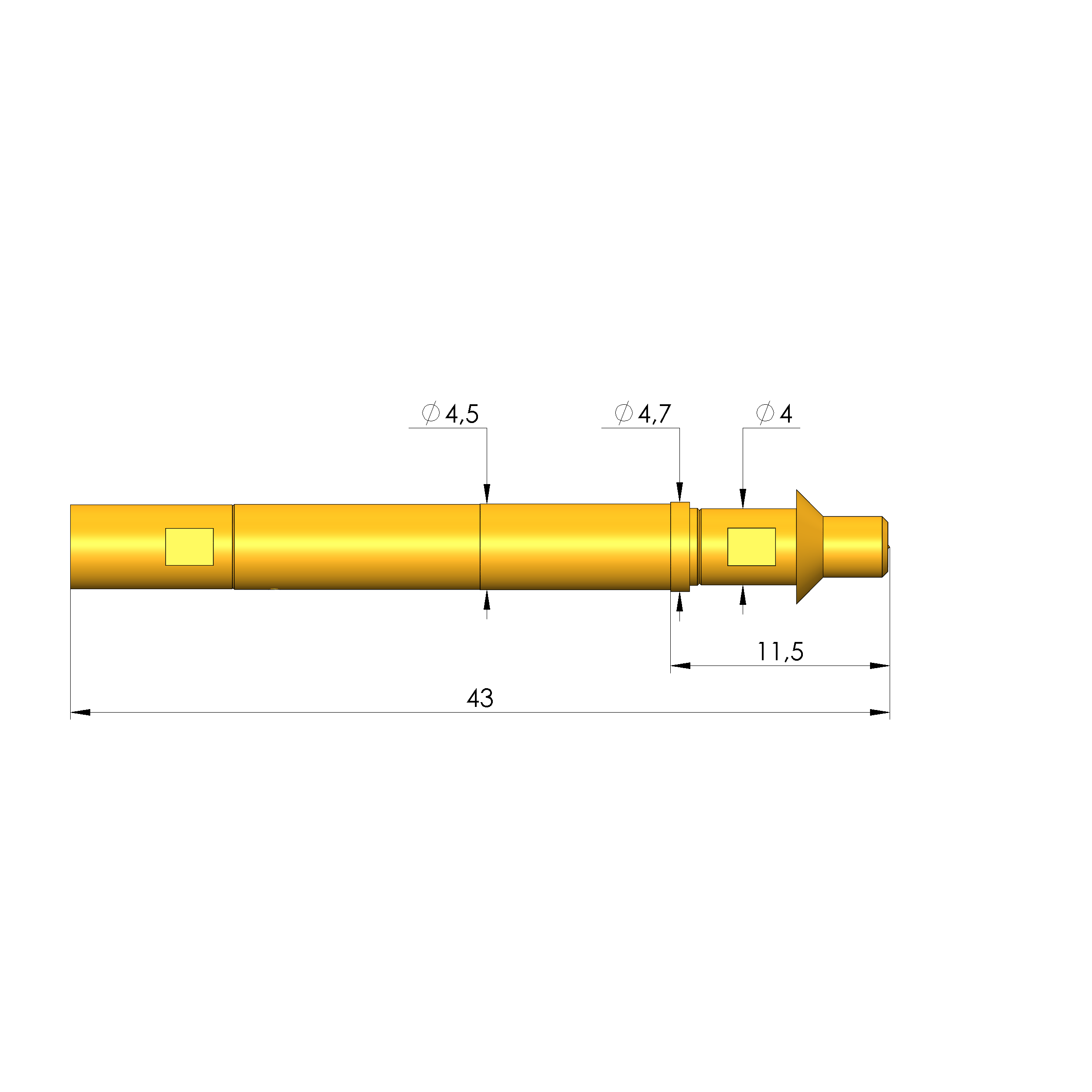

- Gesamtlänge: 43 mm
- Gesamtfederkraft bei Arbeitshub: 5,3 N
- Stifthülsendurchmesser: 4,5 mm
- Einbauhöhe ohne Kontaktsteckhülse: 11,4 mm
