Gefederter Kontaktstift

GKS-100 307 150 A 3000 C

Produkt-Nr. GKS-100-1024

Produkt verfügbar

Versandkosten

Bitte melden Sie sich an, um den Preis anzuzeigen!

Downloads
Datenblätter
INGUN_GKS-100_307_150_A_3000_C_GKS-100-1024_Datasheet
DE 0.32MB pdf
Datenblätter
INGUN_GKS-100_307_150_A_3000_C_GKS-100-1024_Datasheet
DE 0.32MB pdf
CAD-Daten
INGUN_GKS-100_307_150_A_xx00.STEP
DE 0.42MB STEP
Zertifikate
RoHS-Konformitätsbestätigung
DE 0.11MB pdf
Datenblätter
DE 0.32MB pdf
INGUN_GKS-100_307_150_A_3000_C_GKS-100-1024_Datasheet
Datenblätter
DE 0.32MB pdf
INGUN_GKS-100_307_150_A_3000_C_GKS-100-1024_Datasheet
CAD-Daten
DE 0.42MB STEP
INGUN_GKS-100_307_150_A_xx00.STEP
Zertifikate
DE 0.11MB pdf
RoHS-Konformitätsbestätigung

Produktinformationen "GKS-100 307 150 A 3000 C"

  • Millionenfach bewährte Kontaktstifte zur Kontaktierung von PCBs
  • Für einen optimalen Kontakt an den Prüfpunkten (z.B. PADs, VIAs, und PINs) stehen verschiedene Kopfformen in unterschiedlichen Durchmessern und Veredelungen zur Auswahl.
  • Diverse Federkräfte verfügbar sowie Varianten mit Edelstahlfeder für hohe Temperaturen
  • Zur Einstellung der optimalen Hubverhältnisse im Prüfadapter können durch Kombination von Kontaktstift und Kontaktsteckhülse unterschiedliche Einbauhöhen realisiert werden
Arbeitshub: 4,3 mm
Federvorspannung: 1,05 N
Passende Kontaktsteckhülse: KS-100
RoHS-konform: ja
Produktgruppe: Schnittstellen Kontaktstifte, Zubehör (GKS / ADA)
Unterproduktgruppe: Schnittstellen Kontaktstifte

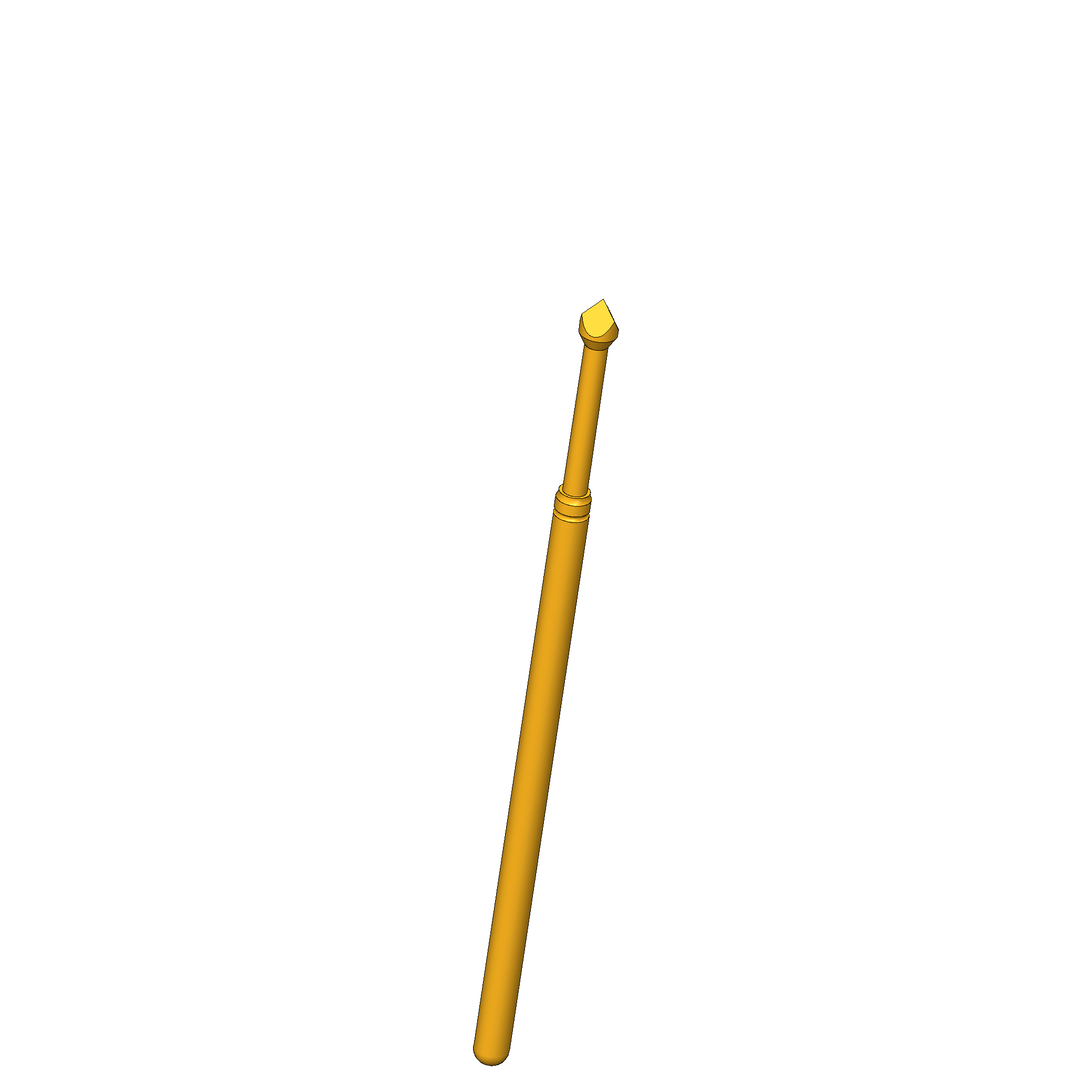

Baureihe: GKS-100
E-Maß / Kragenmaß: no name

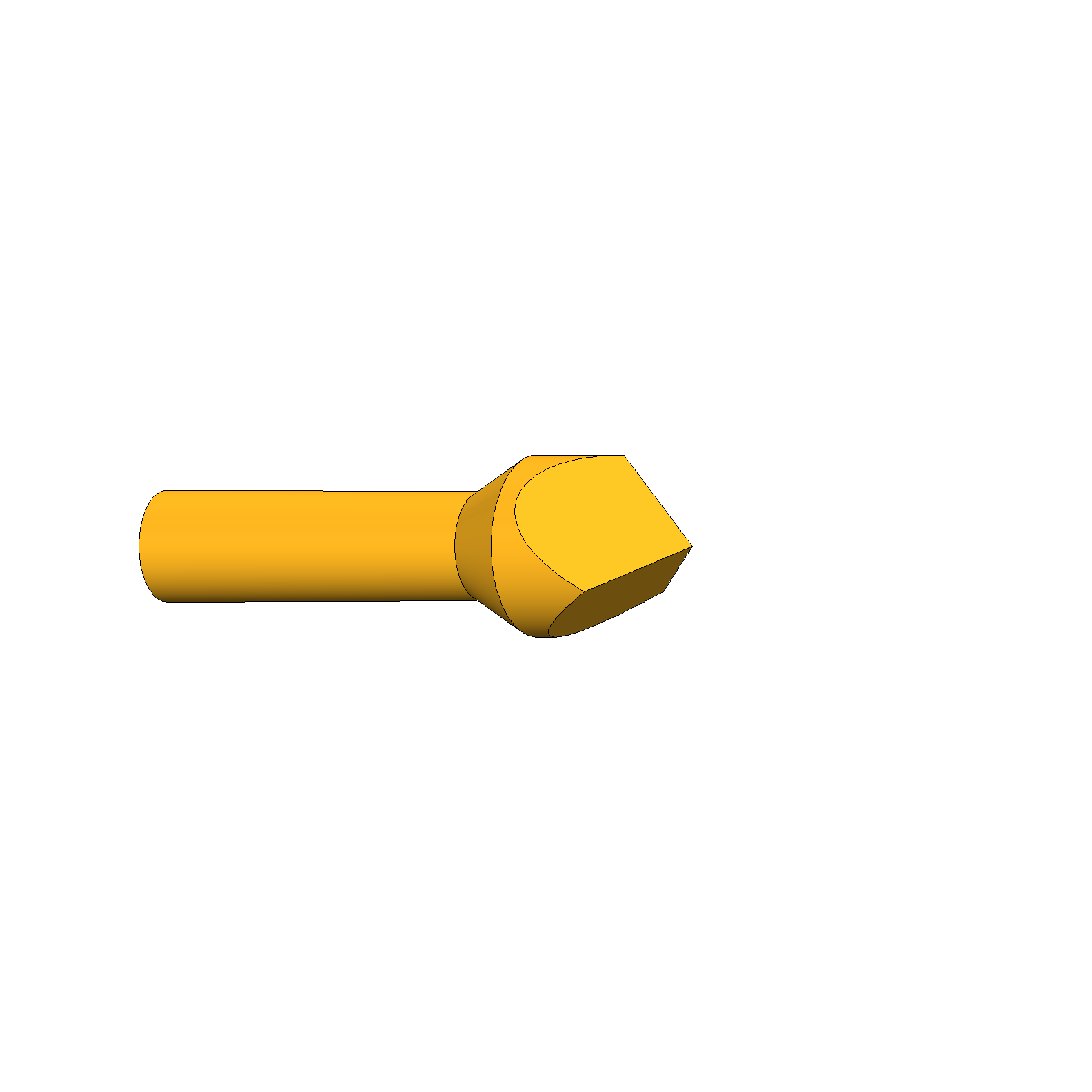

Kopfform: 07 Dreikant, Winkel 30°, selbstreinigend
Strombelastbarkeit / Nennstrom: 8 A
Temperatur min.: -100 °C
Federkraft bei Arbeitshub: 3 N
Schnellwechselsystem: ja
Durchgangswiderstand typisch max.: 100 mOhm

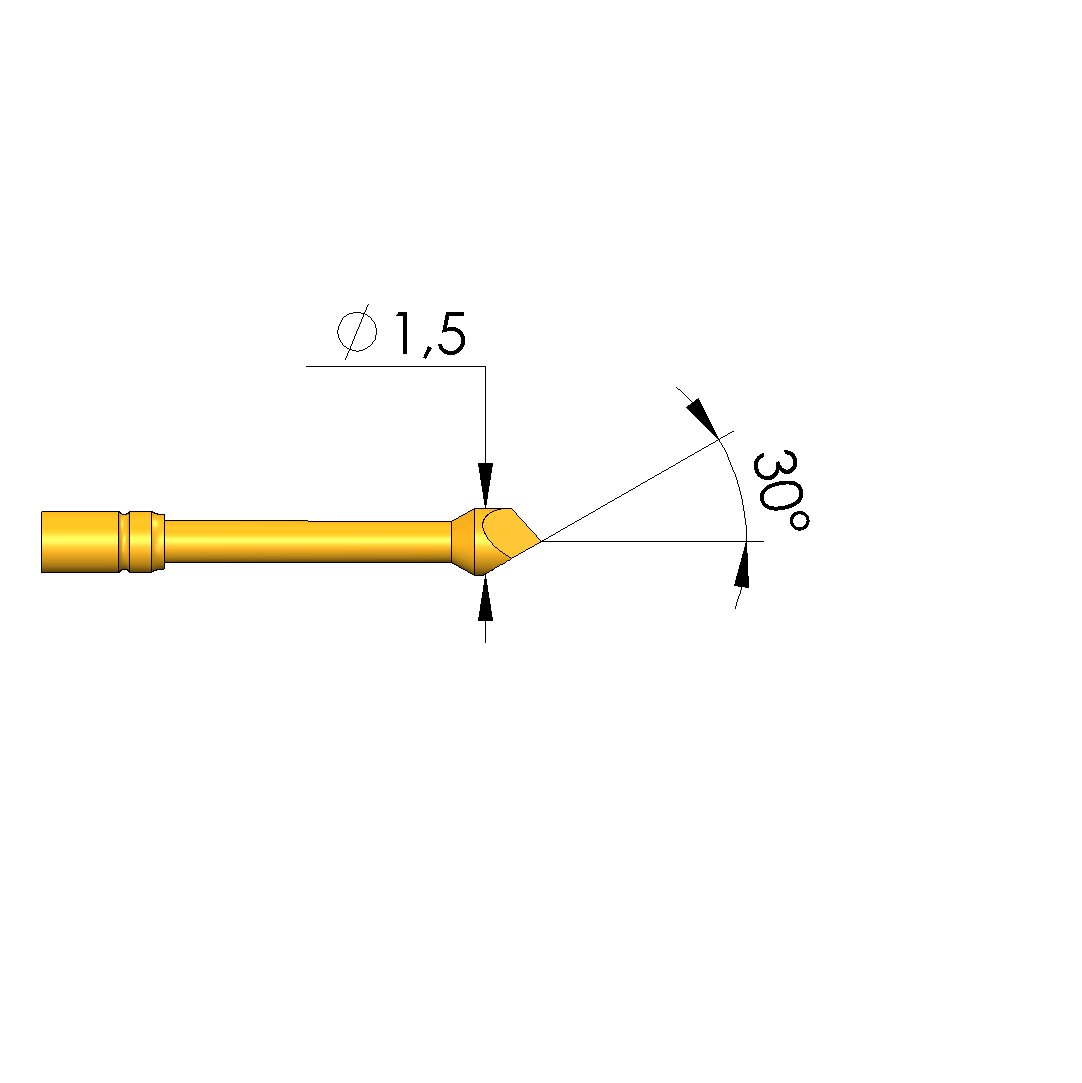

Kopfdurchmesser: 1,5 mm
Maximaler Hub: 6,35 mm
Temperatur max.: 200 °C
Gesamtlänge: 33,4 mm
Kontaktierung von: Pad, Via
Kopfform Oberfläche: A Gold
Raster: 2,54 mm
Verdrehgesichert: nein
Kopfform Werkstoff: 3 CuBe
Magnetisch: ja
Einbauart: steckbar
Stifthülsendurchmesser: 1,37 mm
Einbauhöhe einstellbar: nein

0 von 0 Bewertungen

Bewerten Sie dieses Produkt!

Teilen Sie Ihre Erfahrungen mit anderen Kunden.

Produkt Details
  • Millionenfach bewährte Kontaktstifte zur Kontaktierung von PCBs
  • Für einen optimalen Kontakt an den Prüfpunkten (z.B. PADs, VIAs, und PINs) stehen verschiedene Kopfformen in unterschiedlichen Durchmessern und Veredelungen zur Auswahl.
  • Diverse Federkräfte verfügbar sowie Varianten mit Edelstahlfeder für hohe Temperaturen
  • Zur Einstellung der optimalen Hubverhältnisse im Prüfadapter können durch Kombination von Kontaktstift und Kontaktsteckhülse unterschiedliche Einbauhöhen realisiert werden

Weitere Produkte dieser Baureihe:

product-description-image-test-probes_1
Technische Daten
  • Einbauart: steckbar
  • Temperatur max.: 200 °C
  • Produktgruppe: Schnittstellen Kontaktstifte
  • Temperatur min.: -100 °C
  • Unterproduktgruppe: Schnittstellen Kontaktstifte
  • Baureihe: GKS-100
  • Verdrehgesichert: nein
  • Einbauhöhe einstellbar: nein
  • Passende Kontaktsteckhülse: KS-100
  • Raster: 2,54 mm
  • RoHS-konform: ja
  • Schnellwechselsystem: ja
  • Magnetisch: ja
  • Produktgruppe: Zubehör (GKS / ADA)
  • Kontaktierung von: Pad
  • Kontaktierung von: Via
  • Maximaler Hub: 6,35 mm
  • Gesamtlänge: 33,4 mm
  • Federkraft bei Arbeitshub: 3 N
  • E-Maß / Kragenmaß: no name
  • Stifthülsendurchmesser: 1,37 mm
  • Arbeitshub: 4,3 mm
  • Federvorspannung: 1,05 N
  • Durchgangswiderstand typisch max.: 100 mOhm
  • Strombelastbarkeit / Nennstrom: 8 A
  • Kopfform Werkstoff: 3 CuBe
  • Kopfform: 07 Dreikant, Winkel 30°, selbstreinigend
  • Kopfform Oberfläche: A Gold
  • Kopfdurchmesser: 1,5 mm
