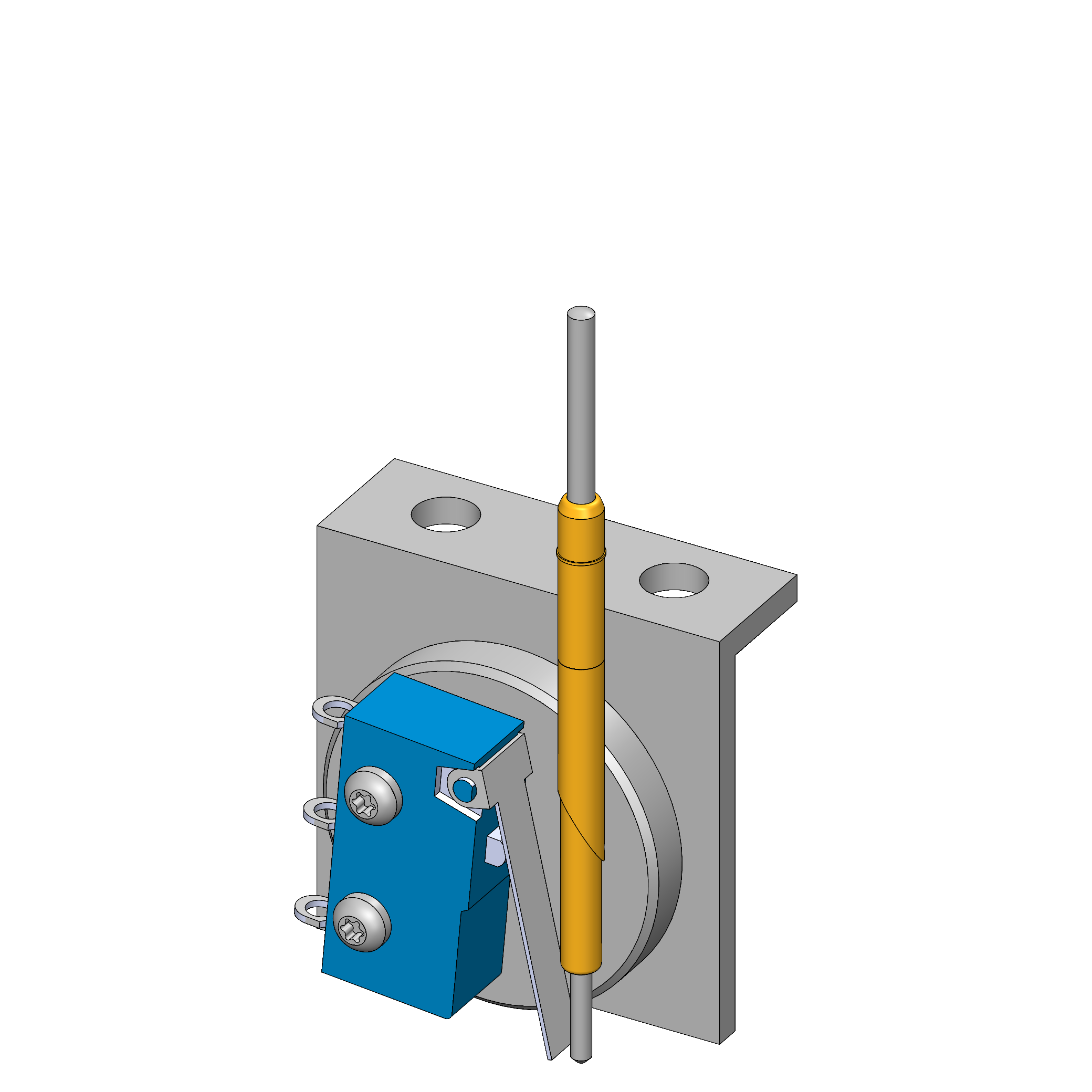

Produktinformationen "FB-ABF-K-HMK-ATSMAxx"
- Abfrage Leiterplatte kontaktiert
- Prozesssichere Statusabfrage
- Einfache, schnelle Montage
| Anschluss: | Lötauge |
|---|---|
| Auslieferzustand: | Schalter inkl. GKS-504-0004 |
| Außenmaße (BxTxH): | 22 x 30 x 56,2 mm |
| Breite: | 22 mm |
| Gewicht: | 0,02 kg |
| Hub: | 11 mm |
| Höhe: | 56,2 mm |
| Kraft: | 1 N |
| Länge: | 30 mm |
| RoHS-konform: | ja |
| Spannung max.: | 12 V |
| Strom max.: | 1 A |
| Produktgruppe: | Funktionsbaugruppen |
| Baureihe: | FB-ATSMAxx |
| Ausführung: | Hubmeldekontakt |
| Manuelle Prüfadapter (MA): | MA 2009, MA 2011, MA 2012, MA 2013, MA 2013T, MA 2014 |
| Temperatur min.: | 10 °C |
| Temperatur max.: | 60 °C |
| Typ: | Abfrage kontaktiert |
| Zubehörtyp: | Zusatzfunktion |
| Anzahl Pole: | 3 |
| Montage: | Bohrung D4,5 |
| Austauschsätze Ausführung: | keine Einschränkungen |
| Austauschsätze MA (ATS MA): | ATS MAxx, ATS MAxxx |
Anmelden
Produkt Details
- Abfrage Leiterplatte kontaktiert
- Prozesssichere Statusabfrage
- Einfache, schnelle Montage
Weitere Produkte dieser Baureihe:
Technische Daten
Technische Daten
- Hub: 11 mm
- Anschluss: Lötauge
- Kraft: 1 N
- Strom max.: 1 A
- Montage: Bohrung D4,5
- Spannung max.: 12 V
- Anzahl Pole: 3
- Länge: 30 mm
- Außenmaße (BxTxH): 22 x 30 x 56,2 mm
Passend für
- Austauschsätze Ausführung: keine Einschränkungen
- Manuelle Prüfadapter (MA): MA 2014
- Manuelle Prüfadapter (MA): MA 2009
- Manuelle Prüfadapter (MA): MA 2013
- Manuelle Prüfadapter (MA): MA 2011
- Manuelle Prüfadapter (MA): MA 2013T
- Manuelle Prüfadapter (MA): MA 2012
- Austauschsätze MA (ATS MA): ATS MAxxx
- Austauschsätze MA (ATS MA): ATS MAxx
Allgemeine Daten
- Produktgruppe: Funktionsbaugruppen
- Baureihe: FB-ATSMAxx
- Typ: Abfrage kontaktiert
- Ausführung: Hubmeldekontakt
- Zubehörtyp: Zusatzfunktion
- Auslieferzustand: Schalter inkl. GKS-504-0004
- Breite: 22 mm
- Höhe: 56,2 mm
- Gewicht: 0,02 kg
- Temperatur min.: 10 °C
- Temperatur max.: 60 °C
- RoHS-konform: ja
