Produktinformationen "E-050 297 050 A 2000"
- Höchste Kontaktsicherheit bei herausfordernden Prüfbedingungen ohne den Prüfling zusätzlich zu stressen: bis zu 25% größere Kontaktoberfläche zwischen Kontaktstift und Prüfling
- Beim Auftreffen auf die Prüfoberfläche steht eine bis zu 100% höhere Federkraft zur Verfügung, im Arbeitshub jedoch die gleiche Federkraft wie ein Standard-GKS.
- Voll kompatibel mit den Standard-GKS-Baureihen
| Arbeitshub: | 4,3 mm |
|---|---|
| Federvorspannung: | 1,09 N |
| Passende Kontaktsteckhülse: | KS-050 |
| RoHS-konform: | ja |
| Produktgruppe: | ICT / FCT (Incircuit- und Funktionstest), INGUN E-TYPE® |
| Unterproduktgruppe: | INGUN E-TYPE® |
| Baureihe: | E-050 |
| E-Maß / Kragenmaß: | 00 |
| Kopfform: | 97 Dolch 90° (4-fach), selbstreinigend |
| Strombelastbarkeit / Nennstrom: | 2 A |
| Temperatur min.: | -40 °C |
| Federkraft bei Arbeitshub: | 2 N |
| Schnellwechselsystem: | ja |
| Durchgangswiderstand typisch max.: | 20 mOhm |
| Kopfdurchmesser: | 0,5 mm |
| Maximaler Hub: | 6,35 mm |
| Temperatur max.: | 80 °C |
| Gesamtlänge: | 43,2 mm |
| Kontaktierung von: | Pad, Via |
| Kopfform Oberfläche: | A Gold |
| Raster: | 1,27 mm |
| Verdrehgesichert: | nein |
| Kopfform Werkstoff: | 2 Stahl |
| Magnetisch: | ja |
| Einbauart: | steckbar |
| Stifthülsendurchmesser: | 0,78 mm |
| Einbauhöhe einstellbar: | nein |
Anmelden
Produkt Details
- Höchste Kontaktsicherheit bei herausfordernden Prüfbedingungen ohne den Prüfling zusätzlich zu stressen: bis zu 25% größere Kontaktoberfläche zwischen Kontaktstift und Prüfling
- Beim Auftreffen auf die Prüfoberfläche steht eine bis zu 100% höhere Federkraft zur Verfügung, im Arbeitshub jedoch die gleiche Federkraft wie ein Standard-GKS.
- Voll kompatibel mit den Standard-GKS-Baureihen
Weitere Produkte dieser Baureihe:
Technische Daten
Allgemeine Daten
- Produktgruppe: INGUN E-TYPE®
- Produktgruppe: ICT / FCT (Incircuit- und Funktionstest)
- Unterproduktgruppe: INGUN E-TYPE®

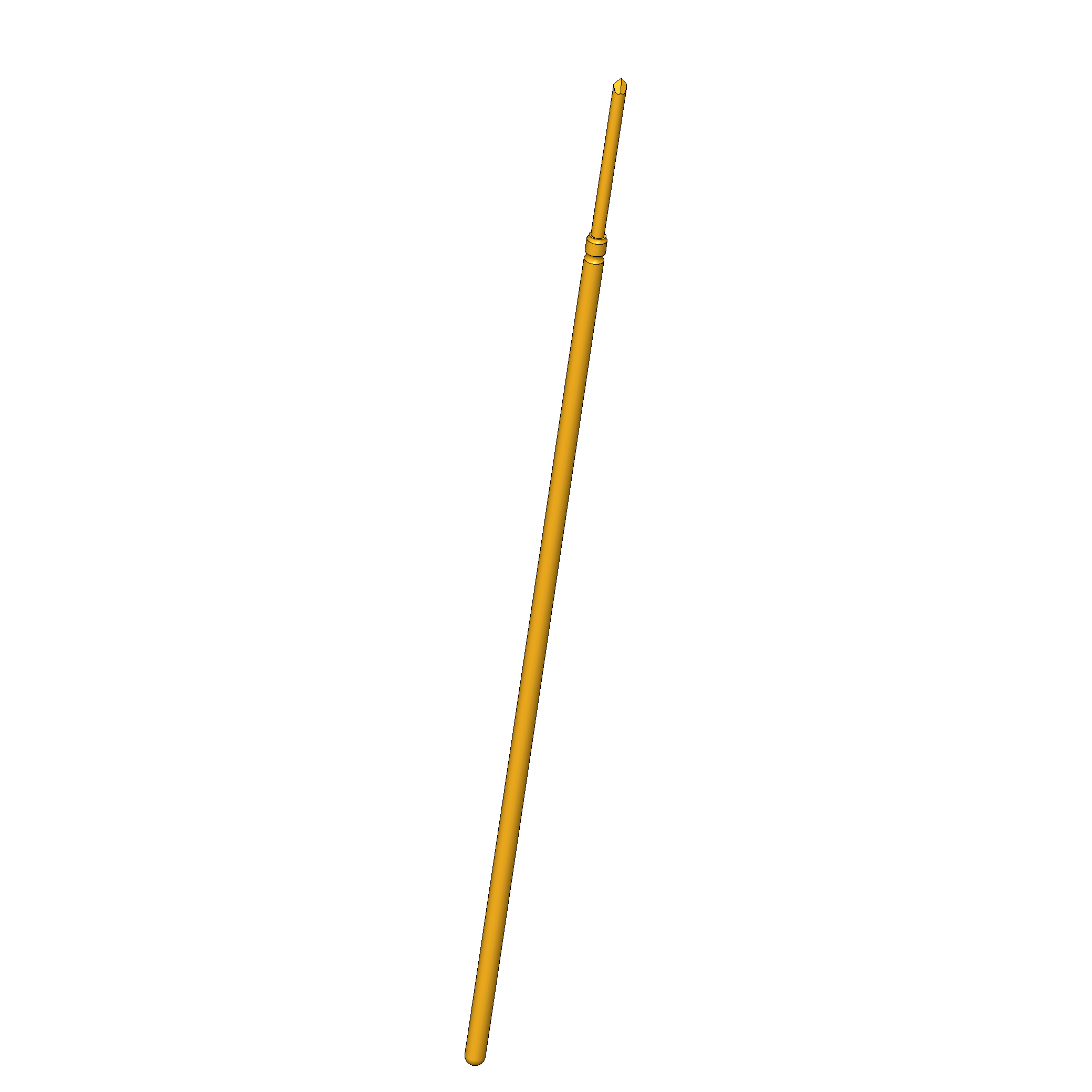

- Baureihe: E-050
- Raster: 1,27 mm
- Kontaktierung von: Pad
- Kontaktierung von: Via
- Magnetisch: ja
- Einbauart: steckbar
- Schnellwechselsystem: ja
- Einbauhöhe einstellbar: nein
- Verdrehgesichert: nein
- Passende Kontaktsteckhülse: KS-050
- Temperatur min.: -40 °C
- Temperatur max.: 80 °C
- RoHS-konform: ja
Mechanische Daten
- Gesamtlänge: 43,2 mm
- Stifthülsendurchmesser: 0,78 mm
- Maximaler Hub: 6,35 mm

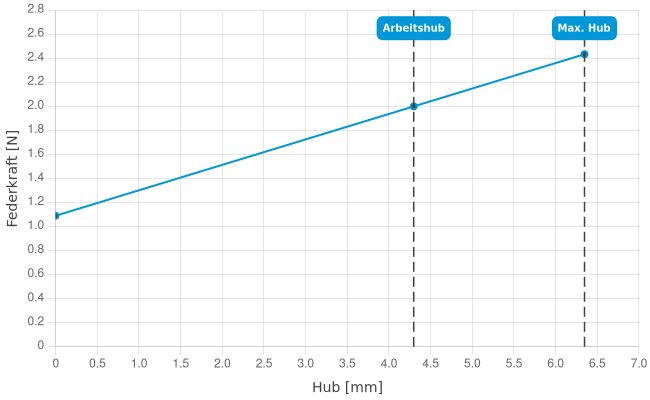

- Federvorspannung: 1,09 N
- E-Maß / Kragenmaß: 00
- Federkraft bei Arbeitshub: 2 N
- Arbeitshub: 4,3 mm
Elektrische Daten
- Strombelastbarkeit / Nennstrom: 2 A
- Durchgangswiderstand typisch max.: 20 mOhm
Daten zur Kopfform

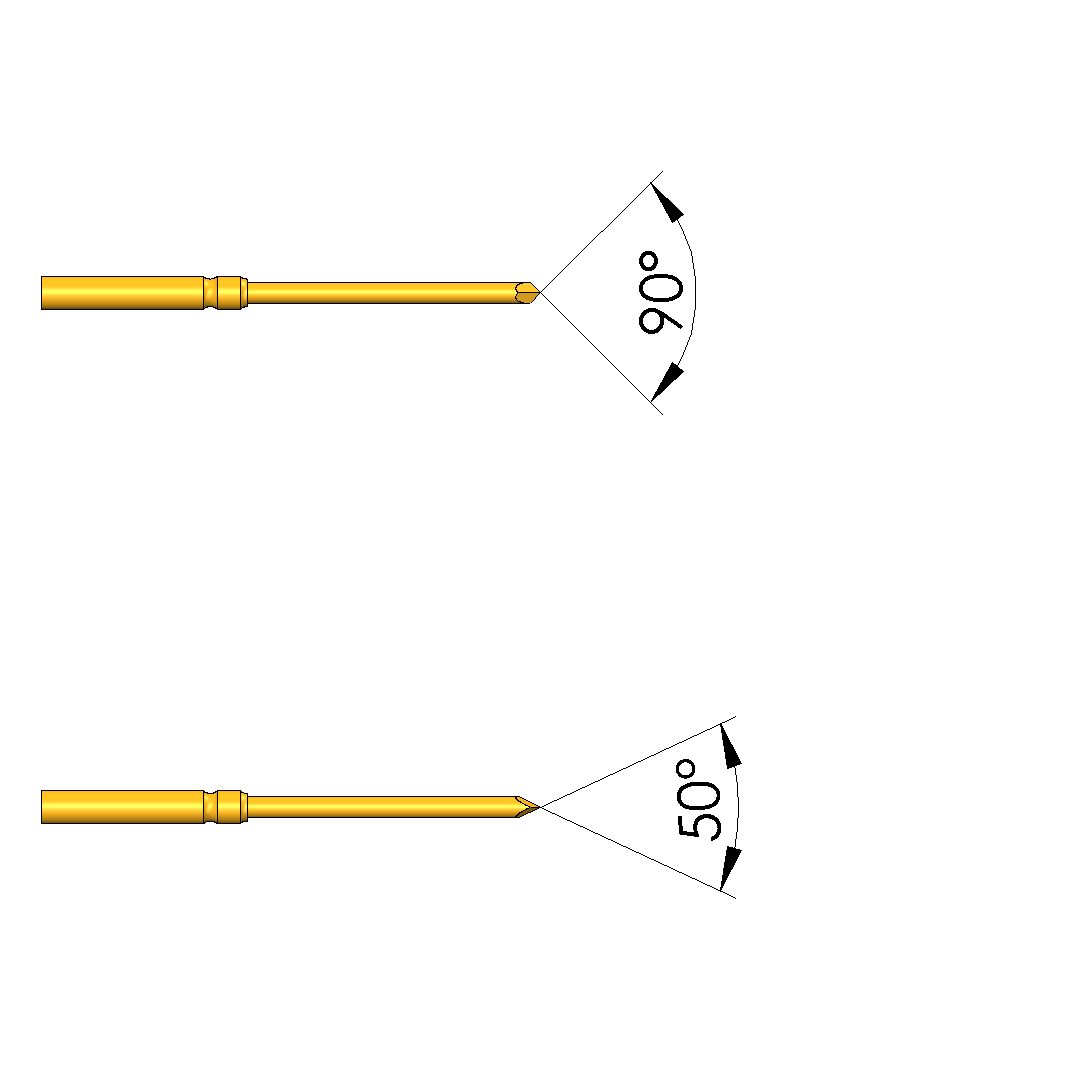

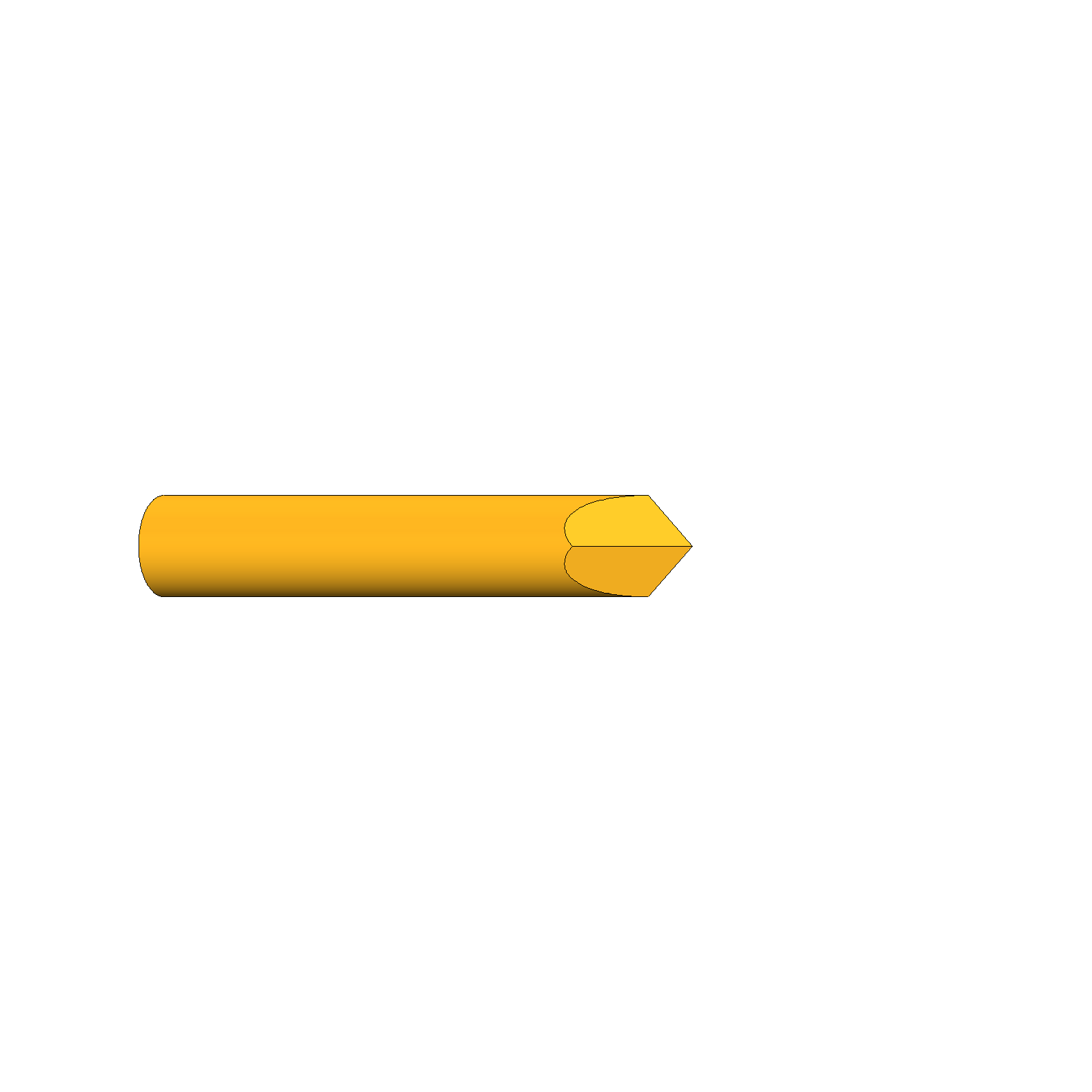

- Kopfform: 97 Dolch 90° (4-fach), selbstreinigend
- Kopfdurchmesser: 0,5 mm
- Kopfform Oberfläche: A Gold
- Kopfform Werkstoff: 2 Stahl
