Produktinformationen "BCP-692 360 750 A 15029-59"
- Kontaktierlösung für zylindrische und prismatische Zellen
- Belastbar mit Strömen bis zu 65 A bei DeltaT ≤ 20 °K
- Niederohmstift mit Ri typisch: < 5 mOhm
- Entwickelt für eine Reihe von Anwendungen, einschließlich Vorladung, Formation, Messung des Innenwiderstands (IR), Bewertung der Leerlaufspannung (OCV) und End-of-Life (EOL)-Tests
- einfach Montage über Flanschbefestigung
- Ausführung mit Messkontakt für genaue Spannungsmessungen
| Arbeitshub: | 8 mm |
|---|---|
| Federvorspannung: | 7,3 N |
| RoHS-konform: | ja |
| Produktgruppe: | Battery Contacting, Dipol BCP / Vierpolklemmen |
| Unterproduktgruppe: | Dipol BCP / Vierpolklemmen |

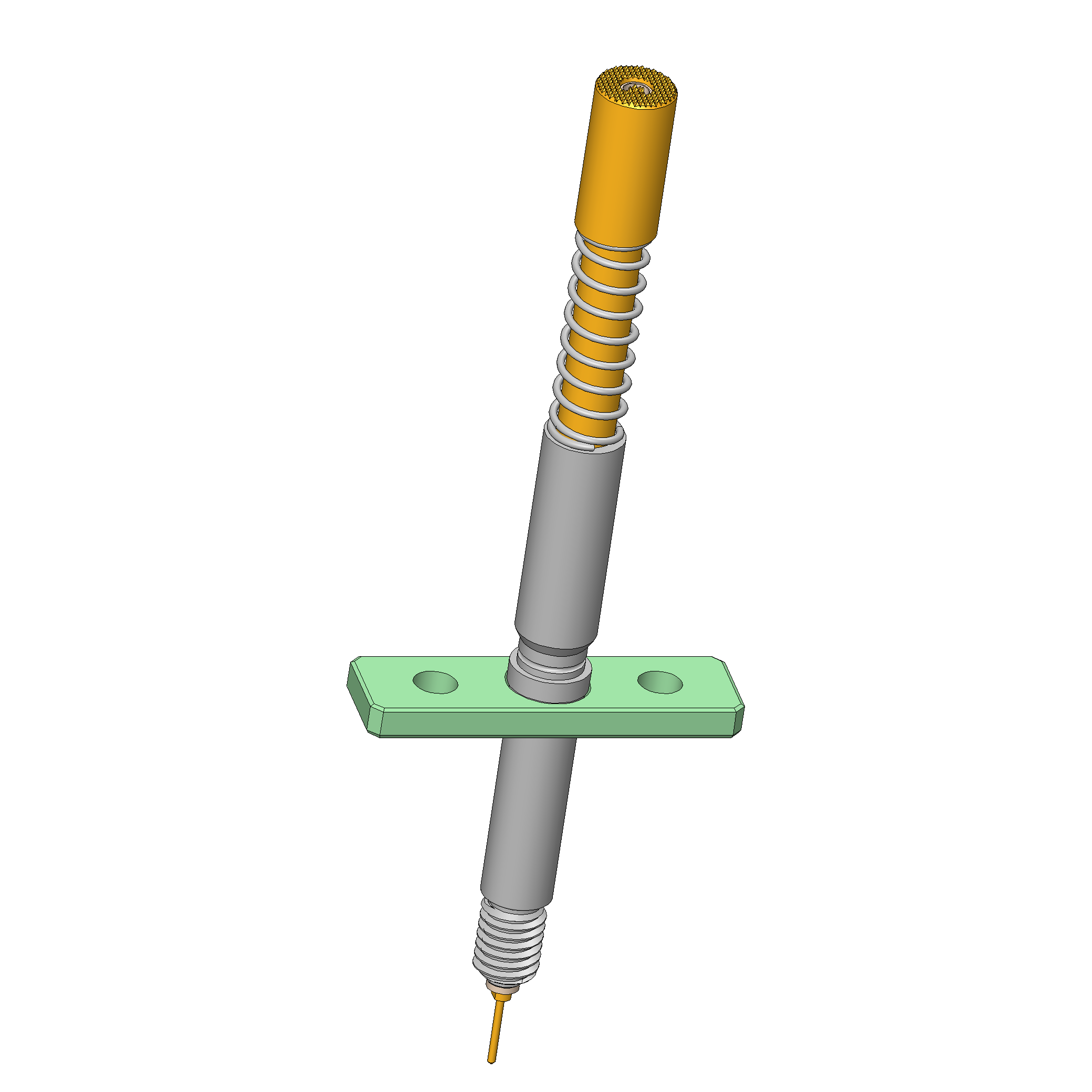

| Baureihe: | BCP-692 |
| E-Maß / Kragenmaß: | 29 |

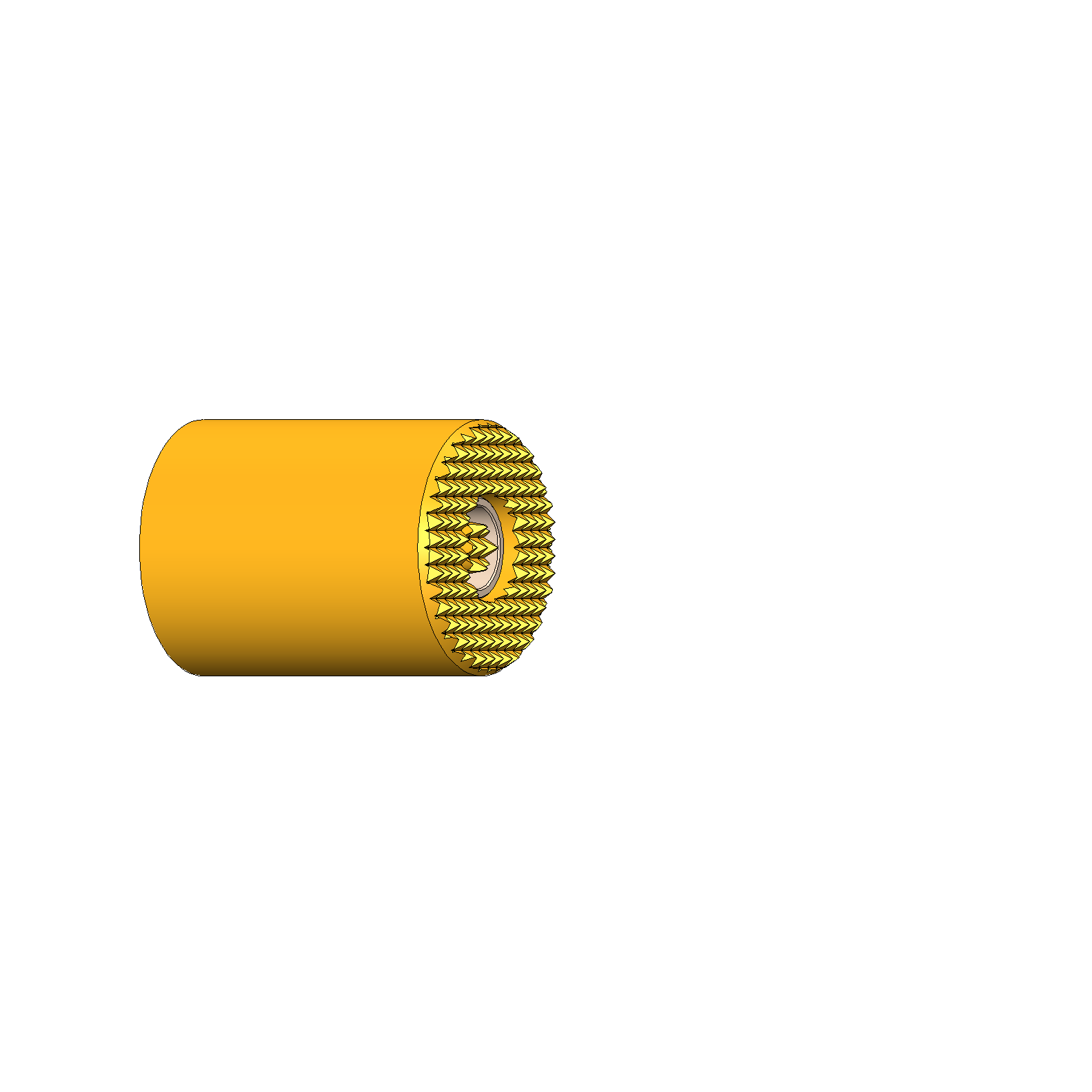

| Kopfform: | 60 Waffel (Riffel) mit feiner Teilung |
| Strombelastbarkeit / Nennstrom: | 100 A |
| Temperatur min.: | -100 °C |
| Federkraft bei Arbeitshub: | 15 N |
| Schnellwechselsystem: | nein |
| Durchgangswiderstand typisch max.: | 5 mOhm |
| Kopfdurchmesser: | 7,5 mm |
| Maximaler Hub: | 10 mm |
| Temperatur max.: | 200 °C |
| Gesamtlänge: | 102 mm |
| Kontaktierung von: | Bead, Pfosten, Pin |
| Kopfform Oberfläche: | A Gold |
| Raster: | 11 mm |
| Verdrehgesichert: | nein |
| Anschlussart am Kontaktstift: | Gewindeanschluss |
| Kopfform Werkstoff: | 3 CuBe |
| Magnetisch: | ja |

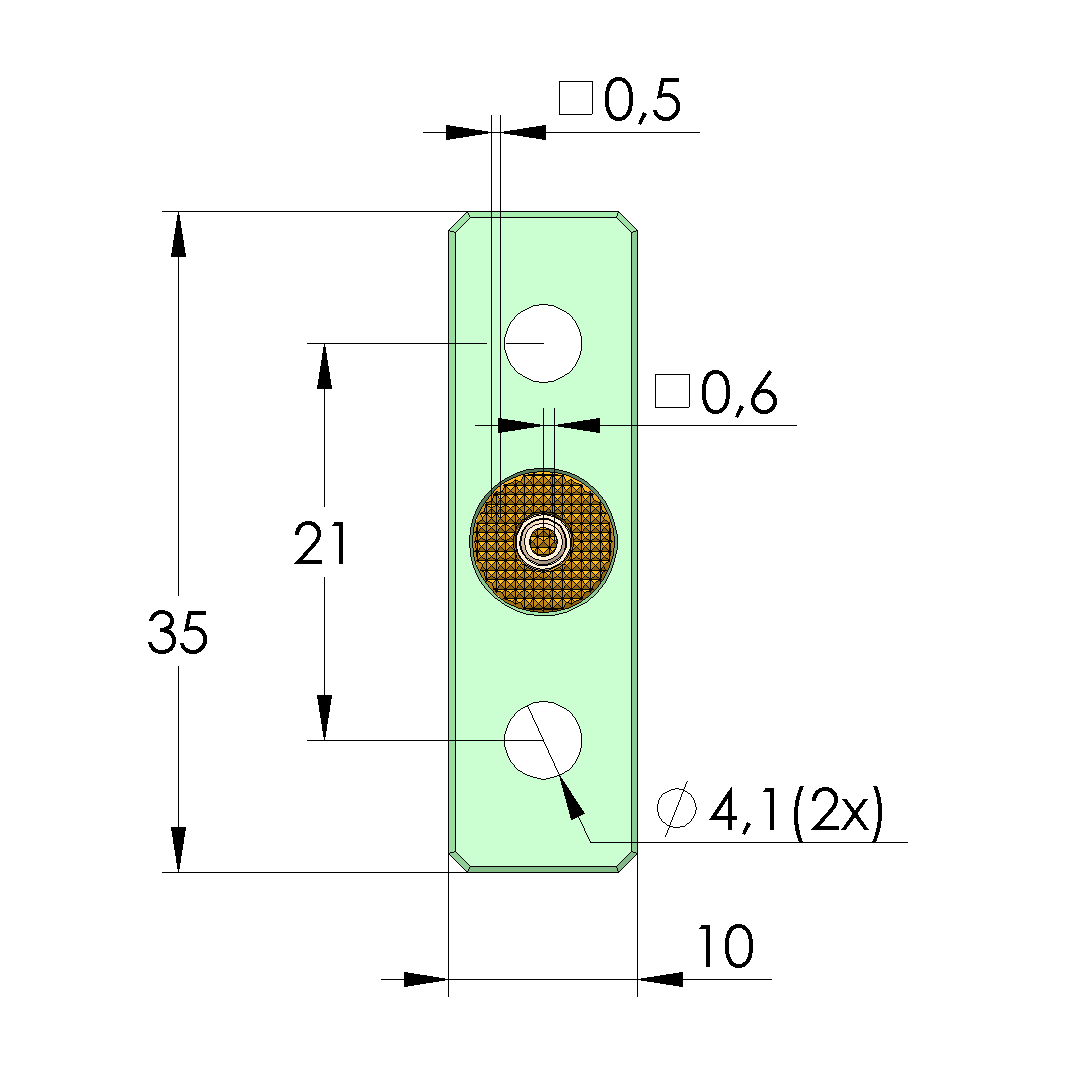

| Einbauart: | flansch |
| Stifthülsendurchmesser: | 6,6 mm |
| Einbauhöhe einstellbar: | nein |
Anmelden
Produkt Details
- Kontaktierlösung für zylindrische und prismatische Zellen
- Belastbar mit Strömen bis zu 65 A bei DeltaT ≤ 20 °K
- Niederohmstift mit Ri typisch: < 5 mOhm
- Entwickelt für eine Reihe von Anwendungen, einschließlich Vorladung, Formation, Messung des Innenwiderstands (IR), Bewertung der Leerlaufspannung (OCV) und End-of-Life (EOL)-Tests
- einfach Montage über Flanschbefestigung
- Ausführung mit Messkontakt für genaue Spannungsmessungen
Weitere Produkte dieser Baureihe:
Technische Daten

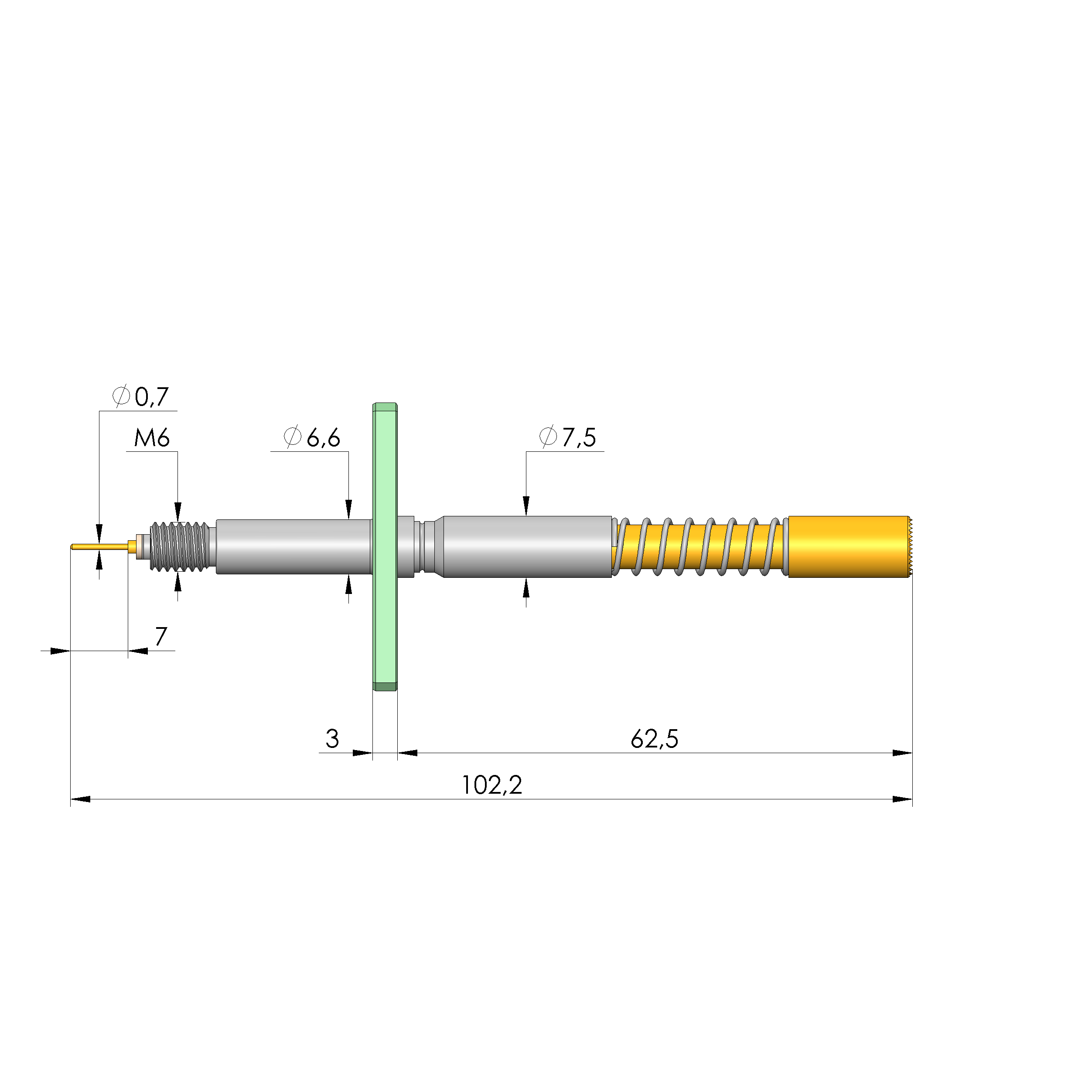

Mechanische Daten
- Stifthülsendurchmesser: 6,6 mm
- E-Maß / Kragenmaß: 29
- Maximaler Hub: 10 mm
- Federvorspannung: 7,3 N
- Federkraft bei Arbeitshub: 15 N
- Arbeitshub: 8 mm
- Gesamtlänge: 102 mm
Allgemeine Daten
- Kontaktierung von: Bead
- Temperatur max.: 200 °C
- Temperatur min.: -100 °C
- Kontaktierung von: Pin
- Anschlussart am Kontaktstift: Gewindeanschluss
- Verdrehgesichert: nein
- Einbauhöhe einstellbar: nein
- Produktgruppe: Battery Contacting
- Baureihe: BCP-692
- Einbauart: flansch
- RoHS-konform: ja
- Raster: 11 mm
- Kontaktierung von: Pfosten
- Magnetisch: ja
- Unterproduktgruppe: Dipol BCP / Vierpolklemmen
- Produktgruppe: Dipol BCP / Vierpolklemmen
- Schnellwechselsystem: nein

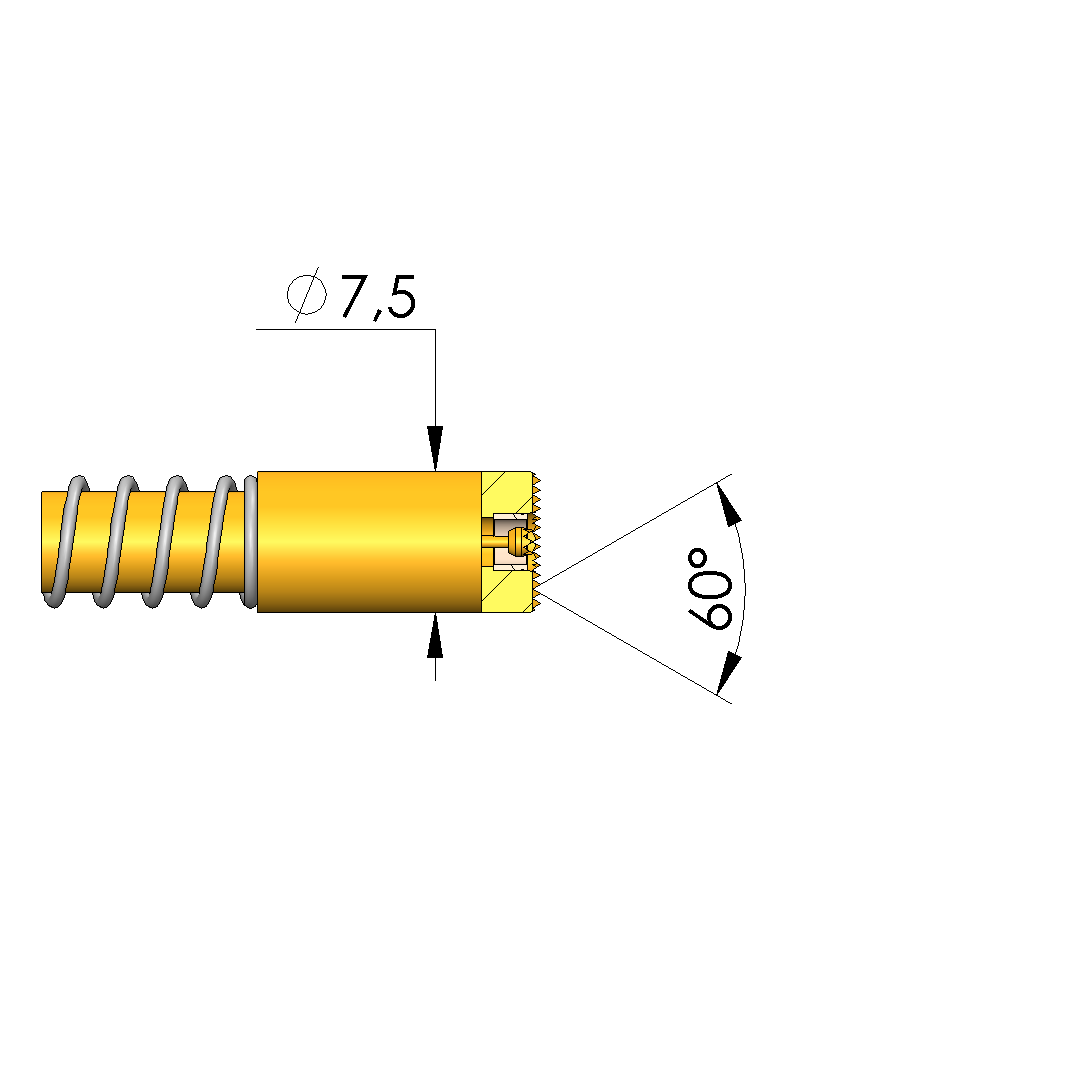

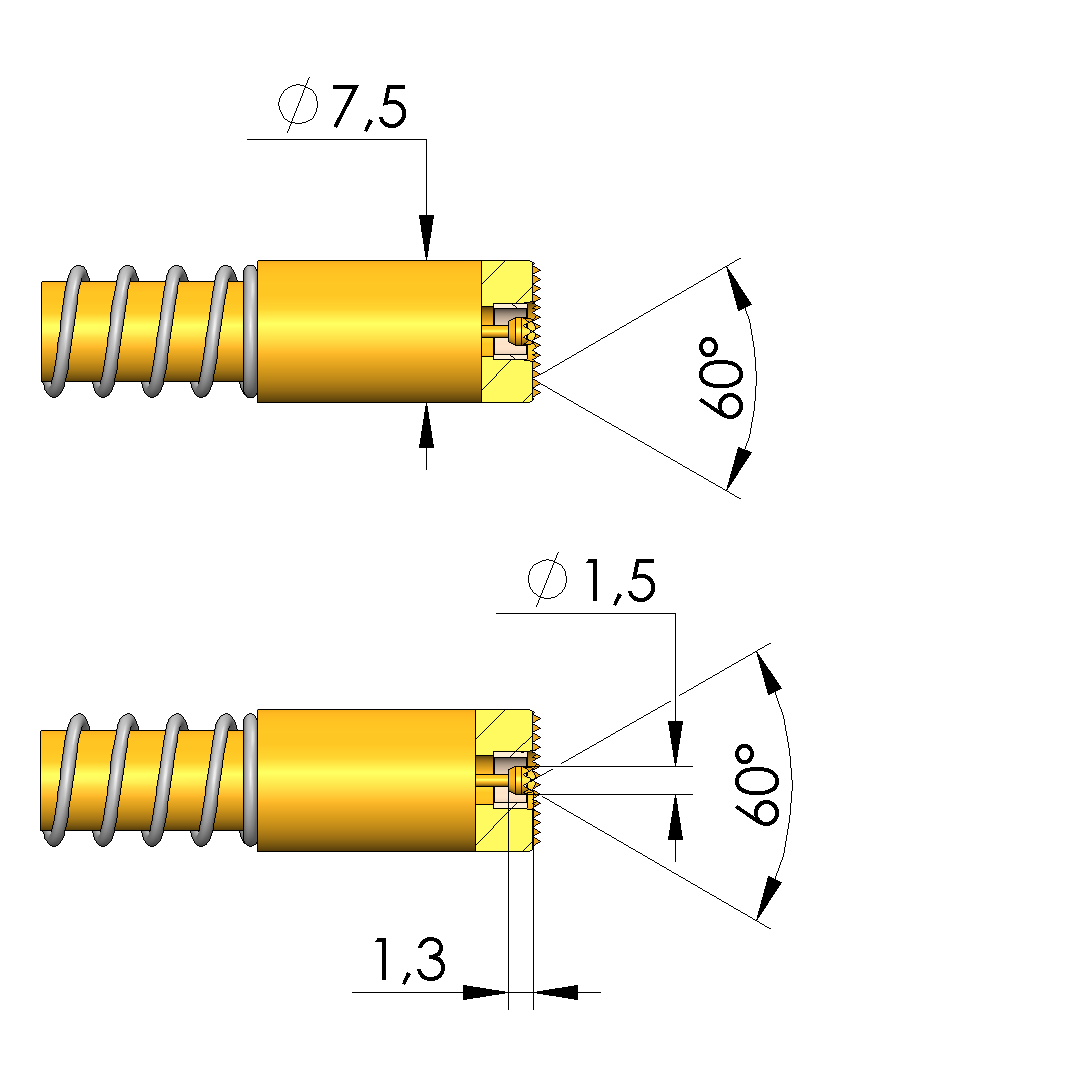

Daten zur Kopfform
- Kopfform Werkstoff: 3 CuBe
- Kopfdurchmesser: 7,5 mm
- Kopfform: 60 Waffel (Riffel) mit feiner Teilung
- Kopfform Oberfläche: A Gold
Elektrische Daten
- Durchgangswiderstand typisch max.: 5 mOhm
- Strombelastbarkeit / Nennstrom: 100 A
